机械识图的基础知识1、机械图样的概念(1)工程图样:工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样,简称图样。
◆工程图样可分为:机械图样、建筑图样、水利工程图样等。
(2)机械图样:是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件;是设计、制造、检验、装配产品的依据;是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图,还有加工制造所需的尺寸和技术要求。
2、投影(1)投影的基本概念◆用灯光或日光照射物体,在地面或墙面上就会产生影子,这种现象就叫投影。
◆正投影:当投射线互相平行,并与投影面垂直时,物体在投影面上所得的投影叫正投影。
(2)三面视图:指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图:表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图:表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图:表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角(1)视角定义图样的画法:两种形式:“第一视角”和“第三视角”◆ISO国际标准规定:在表达机件结构中,第一角和第三角投影法同等有效。
我国则侧重第一角画法(英国、德国等),我们公司则侧重第三角画法,(美国、日本及港资台资企业)◆视角定义第一视角:是按人(观察者)--物(机件)--面(投影面)的相对位置,作正投影所得的图形的方法。
第三视角:是按人--面--物的相对位置关系,作正投影所得的图形的方法。
(2)视角举例识别◆第一视角:◆第三视角:(3)第三角投影的视图◆第三角投影法的各投影面展开时,同第一角投影法相同,规定V面不动,将其它投影面旋转到与V面成一个平面。
◆展开后的顶视图位于前视图的上方,右视图位于前视图的右方。
◆用第三角投影法得到的六个基本视图的名称是:前视图、顶视图、右视图、后视图、底视图、和左视图。
机械识图,制图一.制图的基本知识。
1.基本本制图标准。
.图纸幅面和格式。
纸基本幅面和代号A0 841*1189A1 594*841A2 420*594A3 297*420A4 210*2972比例原值比例1:1放大比例n:1缩小比例1:n3图纸;粗实线宽度b 用于表可见轮廓线细实线宽度b/3 用于尺寸线,尺寸界线,剖面线虚线宽度b/3 用于不可见轮廓线细点画线宽度b/3 用于轴线,中心线双点画线宽度b/3 用于相邻辅助零件的轮廓线,极限位置的轮廓线粗点画线宽度b 用于有特殊要求的线和表面双折线宽度b/3 用于断裂处的边界波浪线宽度b/3 用于断裂处的界线,视图和剖视的分界线4.尺寸的基本规则1)机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关;2)图样上的尺寸以毫米为单位,不需标注计量单位的代号或名称,如采用其它单位,则必须注明相应的计量单位的代号或名称;3)机件的每一个尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上;4)标注尺寸时,应尽可能使用符号和缩写词,如:直径φ半径R球直径Sφ球半径SR厚度t 正方形450倒角 C 深度沉孔或锪平埋头孔均布EQS 同一类型数TYP。
n参考Ref5.组成6。
标注方法及简化标注(附图)7.弧连接斜度2)锥度 222dD tg C -==α二. 投影的基本特性.5)中心投影法:光源较近6)平行投影法:投射中心无限运①正投影:投影方向与投影平面垂直②斜投影:投影方向与投影平面成一定的倾斜角2.1)立视图:正面,正立投影面V2)俯视图:水平面,水平投影面H3)侧视面:侧面,侧立投影面W4)投影轴:投影面之交线,OX、OY、OZ5)原点:三根投影轴相互垂直交为一点2、视图的“三等”规律:长对正、交平齐、高相等。
3、视图与物体之关系。
(第一角投影)1)主视图反映物体的上、下和左、右2)俯视图反映物体的左、右和前、后3)左视图反映物体的上、下和前、后4、投影的特性1)相拟性2)积聚性5、物体的截交线几何体被平面(称为截平面)截切,在其表面上产生的交线1)截交线是截平面与被截立体表面的共有线2)截交线是一个闭合的平面图形6、几何体的尺寸注法1)平面立体,一般标注长、宽、高三方面的尺寸2)正棱柱、正棱锥、标注高度及底部的外接圆直线3)圆柱、圆台,则标出高度和底圆直径4)球只标注其直径或半径7、轴测图1)概念:a.轴测图;b.轴测轴;c.轴间角;d.轴向伸缩系数2)正等测图①、三轴类角为1200②、伸缩系数为0.82,实际作图时取为13)斜二测图①、OX与OZ夹角为900,伸缩系数为1②、OY与OZ平角及DY与OX夹角为135°,伸缩系数为0.5③、图在OXY面上一中心线与OX夹角7°1ˊ8、组合体正形体分析法1)组合形式:①、叠加a.堆积(平面与平面)b.相切(平面、圆与圆)c.相贯(相交)②、切割③、综合(即有叠加,又有切割)2)组合体的画法①、三视图a.形体分析b.选择主视图(主要特征及正常位置)c.选比例定图幅d.布置视图e.绘制底稿1②、轴测图叠加法a.切割法3)组合体的尺寸注法①、定形尺寸,确定形状②、定位尺寸,确定相应位置③、总体尺寸,总体的长、宽、高④、合尺寸,与其它零件的配合情况4)尺寸基准①、定义:标注尺寸的起点②、确定:可选组合体的对称平面、底面、重要的端面以及回转体的轴线5)标注尺寸注意事项①、透彻分析结构形状,明确各组成部分之相对位置②、尺寸尽量集中,不要分散③、尺寸注在特征明显的视图上,并尽量避免注在虚线上④、避免尺寸、数字及轮廓相交,与两视图有关的尺寸最好注在面视图之间,便于看图。

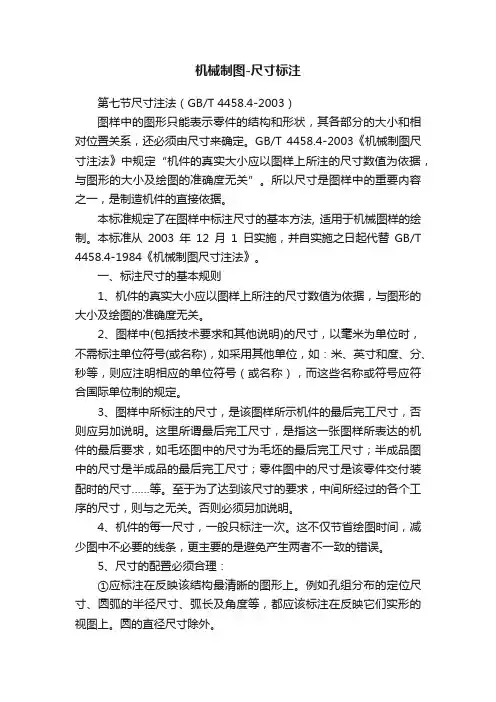

机械制图-尺寸标注第七节尺寸注法(GB/T 4458.4-2003)图样中的图形只能表示零件的结构和形状,其各部分的大小和相对位置关系,还必须由尺寸来确定。
GB/T 4458.4-2003《机械制图尺寸注法》中规定“机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关”。
所以尺寸是图样中的重要内容之一,是制造机件的直接依据。
本标准规定了在图样中标注尺寸的基本方法, 适用于机械图样的绘制。
本标准从2003年12月1日实施,并自实施之日起代替GB/T 4458.4-1984《机械制图尺寸注法》。
一、标注尺寸的基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
2、图样中(包括技术要求和其他说明)的尺寸,以毫米为单位时,不需标注单位符号(或名称),如采用其他单位,如:米、英寸和度、分、秒等,则应注明相应的单位符号(或名称),而这些名称或符号应符合国际单位制的规定。
3、图样中所标注的尺寸,是该图样所示机件的最后完工尺寸,否则应另加说明。
这里所谓最后完工尺寸,是指这一张图样所表达的机件的最后要求,如毛坯图中的尺寸为毛坯的最后完工尺寸;半成品图中的尺寸是半成品的最后完工尺寸;零件图中的尺寸是该零件交付装配时的尺寸……等。
至于为了达到该尺寸的要求,中间所经过的各个工序的尺寸,则与之无关。
否则必须另加说明。
4、机件的每一尺寸,一般只标注一次。
这不仅节省绘图时间,减少图中不必要的线条,更主要的是避免产生两者不一致的错误。
5、尺寸的配置必须合理:①应标注在反映该结构最清晰的图形上。
例如孔组分布的定位尺寸、圆弧的半径尺寸、弧长及角度等,都应该标注在反映它们实形的视图上。
圆的直径尺寸除外。
②同一要素的尺寸应尽量集中在同一处,如孔的直径和深度、槽的宽度和深度等。
③加工工序不同的尺寸应尽量分别排列;为减少看图时的麻烦,较快地找到加工该工序时所需的尺寸,除应将有关尺寸尽量集中在一起外,不要混杂在一起。
出入加工现场,各种繁杂的加工工序图纸,你是否都看得懂?为客户设计加工方案,有木有因为尺寸的标注产生疑问?这次给大家带来不一样的经典——机械设计中尺寸标注类知识!再也不用担心看不懂图纸啦!1、常见结构的尺寸注法常见孔的尺寸注法(盲孔、螺纹孔、沉孔、锪平孔);倒角的尺寸注法。
❖盲孔❖螺纹孔❖沉孔❖锪平孔❖倒角2、零件上的机械加工结构❖退刀槽和砂轮越程槽在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。
车削外圆时的退刀槽,其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。
磨削外圆或磨削外圆和端面时的砂轮越程槽。
❖钻孔结构用钻头钻出的盲孔,在底部有一个120°的锥角,钻孔深度指的是圆柱部分的深度,不包括锥坑。
在阶梯形钻孔的过渡处,也存在锥角120°圆台,其画法及尺寸注法。
用钻头钻孔时,要求钻头轴线尽量垂直于被钻孔的端面,以保证钻孔准确和避免钻头折断。
三种钻孔端面的正确结构。
❖凸台和凹坑零件上与其他零件的接触面,一般都要加工。
为了减少加工面积,并保证零件表面之间有良好的接触,常常在铸件上设计出凸台,凹坑。
螺栓连接的支撑面凸台或支撑面凹坑的形式;为了减少加工面积,而做成凹槽结构。
3、常见零件结构❖轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11(见A-A断面)等。
这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。
而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。
机械制图基础知识:尺寸注法,标注尺寸的基本方法在生产实际当中要用到图纸,图纸上的图形表达了零部件的形状,图纸上的尺寸表示了零部件的大小。
完整的图纸必须要有尺寸。
尺寸是加工制造零件的主要依据。
如果尺寸标注错误、不完整或不合理,则会给生产加工、检验、装配等工作带来困难,甚至产生废品造成经济损失,所以在机械制图学习过程中,必须重视尺寸的标注,尺寸的标注要符合国家标准,遵守国家标准的相关规定。
可参见尺寸注法(GB/T4458.4——2003)。
零件尺寸标注一、标注尺寸的基本要求1、正确:要符合国家标准的有关规定。
2、完整:要标注制造零件所需要的全部尺寸,不遗漏,不重复。
3、清晰:尺寸布置要整齐、清晰,便于阅读。
4、合理:标注的尺寸要符合设计要求及工艺要求。
二、尺寸标注的基本原则1、机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
真实尺寸原则2、图样中的尺寸凡以毫米(mm)为单位时,不需要标注其计量单位的代号或名称;如采用其他单位,则必须注明相应的计量单位的代号或名称。
单位原则3、图样中所注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明。
完整原则4、机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。
一次性原则5、在保证不致引起误解和不产生理解多义性的前提下,力求简化标注。
尺寸配置合理。
三、尺寸标注的要素一个完整的尺寸包括:尺寸界线、尺寸线、尺寸线终端和尺寸数字。
尺寸标注要素1、尺寸界线尺寸界线要求尺寸界线是表示尺寸范围的线。
有关尺寸界线的规定:A、用细实线绘制;B、由图形的轮廓线、轴线或对称中心线处引出,也可以直接利用这些线作为尺寸界线;C、尺寸界线一般应与尺寸线垂直;D、在光滑过渡处标注尺寸时,必须用细实线将轮廓延长,从它们的交点处引出尺寸界线;E、尺寸界线应超出尺寸线2~5mm左右。
2、尺寸线尺寸线要求A、必须用细实线绘制;B、不能画在其它图线的延长线上;C、线性尺寸的尺寸线应与所标注尺寸线段平行;D、尺寸线与尺寸线之间或尺寸线与尺寸界线之间应尽量避免相交;尺寸标注要求参考3、尺寸线终端形式尺寸线终端形式4、尺寸数字任何图线不能通过尺寸数字线性尺寸的表示方法A、线性尺寸的数字通常注写在尺寸线的上方或中断处;B、角度尺寸数字必须水平书写;C、尺寸数字不允许被任何图线所通过,否则,需将图线断开或引出标注;中心线断开D、线性尺寸数字的注写方向为:水平方向的尺寸数字字头向上,垂直方向的尺寸数字字头向左,倾斜方向的尺寸数字字头偏向斜上方;避免在30°范围内标注尺寸;注意点四、常见的尺寸注法⒈、角度尺寸⑴ 尺寸线应画成圆弧,其圆心是该角的顶点。
机械识图基础知识在现代工业生产中,机械识图是一项非常重要的技术。
通过机械识图,机器可以准确地解读和理解绘图纸上的几何形状、尺寸、符号和标记等信息,从而进行精确的加工和制造。
本文将介绍机械识图的基础知识,包括常见的符号与标记、尺寸标注、视图投影和常见的几何形状等内容。
符号与标记是机械识图中非常重要的组成部分。
在绘图纸上,我们可以看到很多不同的符号和标记,它们代表着不同的意义和功能。
比如,平面图上的圆代表着孔的位置,箭头表示尺寸的方向和引导线等。
熟悉这些符号与标记是理解和解读绘图纸的基础。
尺寸标注是机械识图中另一个重要的内容。
通过尺寸标注,我们可以了解到物体的各个方面的尺寸信息。
在绘图纸上,尺寸标注通常采用直线标注或者点线标注的形式。
直线标注是通过直线将尺寸标注在绘图纸上,点线标注则是通过圆点和虚线将尺寸标注在绘图纸上。
在进行尺寸标注时,需要遵循一定的规则和约定,例如尺寸标注应该清晰、准确,不应该有重复或混淆。
视图投影是机械识图中非常重要的一环。
通过视图投影,我们可以将三维实体的形状和尺寸投影到二维的绘图纸上。
常见的视图投影方法包括正投影和斜投影。
正投影是将物体的各个面沿水平、竖直和前后三个方向投影到绘图纸上,得到平面图、立面图和前视图。
斜投影是将物体的各个面按一定的角度投影到绘图纸上,得到斜视图。
通过这些视图,我们可以清晰地了解物体的各个方面的细节。
除了符号与标记、尺寸标注和视图投影之外,机械识图还涉及到一些常见的几何形状。
其中,常见的几何形状包括直线、圆、椭圆、曲线、多边形等。
了解这些几何形状的性质和特点对于理解和解读绘图纸非常重要。
例如,直线是由两个端点确定的,圆是由一个圆心和半径确定的,椭圆是由两个焦点和长短轴确定的。
通过对这些几何形状的认识,我们可以更好地理解和解读绘图纸上的几何图形。
综上所述,机械识图是一项非常重要的技术,在现代工业生产中发挥着重要作用。
通过学习机械识图的基础知识,我们可以有效地读懂和解读绘图纸上的几何形状、尺寸标注、符号与标记等信息,从而进行精确的加工和制造。
机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环,尺寸标注的准确性直接关系到机械制品的尺寸精度。
在本篇文档中,我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。
一、尺寸标注的基本原则在机械制图中,尺寸标注应该遵循以下基本原则:1.合理布局:尺寸标注应该合理布局,使其清晰易读,方便加工和检验;2.统一标准:尺寸标注的文字大小、字形、字距、标点等应该统一规范,以便统一管理;3.准确无误:尺寸标注必须准确无误,应该遵循尽量少标注、标注到位的原则;4.简明扼要:尺寸标注应该简明扼要,不要出现重复和冗余的标注。
二、尺寸标注的常用方法在机械制图中,尺寸标注的常用方法有以下几种。
1. 直线标注法直线标注法是尺寸标注中最常用的一种方法,其基本原则是:将尺寸标注线与对象的轮廓线或者中心线平行,并且标注线的方向与轮廓线或者中心线保持一致。
具体方法如下:1.在需要标注的对象上标出轮廓线或者中心线;2.选择合适的标注位置,画出标注线,并在标注线上书写尺寸标注值;3.将标注箭头指向被标注的对象。
直线标注法示意图如下:____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法,特别适用于需要标注多个尺寸的情况。
其基本原则是:利用一条基准线作为所有尺寸标注线的参考线,标注线垂直于基准线,标注的尺寸值位于标注线的右侧或者左侧。
具体方法如下:1.在需要标注的对象上标出轮廓线或者中心线;2.选择一条适合的基准线,基准线的位置可以在上、中、下三个区域任选;3.在标注线上书写尺寸标注值,并把标注箭头指向被标注的对象。
基准线标注法示意图如下:12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。
其基本原则是:在两条相交的轮廓线上进行标注,标注线分别垂直于两条轮廓线。
具体方法如下:1.在需要标注的对象上找到直角处,相交的两条轮廓线分别作为尺寸的参考线;2.在两条轮廓线上方便标注的位置处,画出相应的标注线,并在标注线上标注尺寸值;3.将标注箭头指向被标注的对象。
机械识图基础知识
山东伊莱特重工有限公司跟您一起探讨零件图上的尺寸标注:
一、尺寸基准的选择
尺寸基准一般选择零件上的一些面和线。
面基准常选择零件上较大的加工面、两零件的结合面、零件的对称面、重要端面和轴肩等。
1、设计基准:是根据零件的结构和设计要求而选定的尺寸起始点。
2、工艺基准:工艺基准是根据零件在加工、测量、安装时的要求而选定的尺寸起始点。
任何零件总有长、宽、高三个方向的尺寸。
因此,至少有三个基准,当零件结构复杂时,同一方向上尺寸基准可能有几个,其中决定零件主要尺寸的基准称为主要基准,为加工和测量方便而附加的基准称为辅助基准。
一、尺寸标注形式:
1、链式标注法:尺寸依次分段注写,无统一基准,如图(a)所
示。
每段尺寸的精
度只由本段加工误差决定,不受相邻段加工误差的影响。
2、坐标式标注法:尺寸以一边端面为基准,分层注写,如图(b)
所示。
每段尺寸的精度只由本段实际尺寸决定。
相邻端面之间的尺寸误差取决于与此两端面有关的两个尺寸的误差。
3、综合式标注法:尺寸采用链式和坐标式两种方法标注,如图(c)所示。
综合式标注尺寸是最常用的一种标注方法,能灵活地适用零件各部分结构对尺寸精度的不同要求。
附录习题册部分参考答案第一章制图基本规定三、尺寸标注2.找出图中尺寸注法的错误之处,并在另一图中正确注出。
第二章正投影作图一、三视图1.正投影与三视图。
(1)投射线图形(2)中心投影法平行投影法正投影法斜投影法(3)形状和大小度量性好作图方便、准确(4)反映实长真实性积聚为一点积聚性变短类似性(5)反映实形真实性积聚为一条直线积聚性变小、投影的形状与原来的形状类似类似性(6)正主视水平俯视侧左视(7)投影轴长度(左、右)宽度(前、后)高度(上、下)(8)基准俯视左视(9)长对正高平齐宽相等(10)左右上下左右前后前后上下2.略。
3.略。
4.用彩色笔描出线段AB、BC和平面P、Q在三视图中的投影,并填空(真实性、积聚性、类似性)。
(1)真实性积聚性积聚性;类似性类似性类似性;类似性类似性真实性;真实性积聚性真实性。
(2)类似性类似性积聚性;积聚性类似性类似性;类似性类似性类似性;类似性类似性真实性。
5.观察物体的三视图,在立体图中找出对应的物体,并填写对应的序号。
答:从左到右依次为:(2)(1);(5)(6);(4)(3)。
6.补图并填空。
(1)前、后(2)上、下7.根据轴测图画三视图(尺寸从轴测图中量取并取整数)。
(1)(2)8.根据两视图补画第三视图。
(1)(2)(3)(4)9.补画视图中的缺线。
(1)(2)(3)(4)二、基本体1.棱柱。
(1)(2)(3)(4)2.棱锥。
(1)(2)(3)(4)3.圆柱。
(1)(2)(3)(4)4.圆锥。
(1)(2)(3)(4)5.圆球。
(1)(2)选择正确的左视图(②)(3)(4)6.识读基本体三视图,写出基本体的名称(1)六棱柱(2)三棱柱(3)三棱柱(4)四棱台(5)圆柱(6)圆锥(7)圆台(8)圆球三、圆柱的截割与相贯1.分析两面视图,想象出截交线的形状,补画第三面视图。
(1)(2)(3)(4)2.根据两面视图,想象出相贯线的形状,补画第三面视图(1)(2)(3)(4)四、轴测图1.根据三视图,画正等轴测图(1)(2)2.根据两视图,画斜二测图。
