第六章 尺寸注法(1)

第6章组合体由两个或两个以上的基本体组成的类似机件的形体称为组合体。

本章着重研究组合体视图的画法、看图方法和尺寸标注，为今后学习零件图奠定基础。

6.1组合体的形体分析和组合形式6.1.1 组合体的形体分析任何复杂的物体都可以看成是由若干个基本几何体组合而成。

这些基本体可以是完整的，也可以是经过钻孔、切槽等加工。

如图6-1a所示的支座，可看成由圆筒、底板、肋板、耳板和凸台组合而成，如图6-1b所示。

在绘制组合体视图时，应首先将组合体分解成若干简单的基本体，并按各部分的位置关系和组合形式画出各基本几何体的投影，综合起来，即得到整个组合体视图。

这种假想把复杂的组合体分解成若干个基本形体，分析它们的形状、组合形式、相对位置和表面连接关系，使复杂问题简单化的思维方法称为形体分析法。

它是组合体的画图、尺寸标注和看图的基本方法。

a）图6-1b支座的形体分析圆筒肋板底板凸台耳板a）直观图b ）分解图6.1.2组合体的组合形式及表面连接关系1.组合体的组合形式组合体可分为叠加和切割两种基本组合形式，或者是两种组合形式的综合。

叠加是将各基本体以平面接触相互堆积、叠加后形成的组合形体，如图6-2a 所示。

切割是在基本体上进行切块、挖槽、穿孔等切割后形成的组合体，如图6-2b所示。

图6-2c所示的组合体则是叠加和切割二种形式的综合。

a） b ） c ）图6-2 组合体的组合形式a）叠加式组合体 b ）切割式组合体 c ）综合式组合体2.组合体的表面连接关系组合体表面连接关系有平齐、相交和相切三种形式。

弄清组合体表面连接关系，对画图和看图都很重要。

(1)当组合体中两基本体的表面平齐 (共面)时，在视图中不应画出分界线，如图6-3所示。

6.2组合体视图的画法画组合体的视图时， 首先要运用形体分析法将组合体合理地分解为若干个基本形体， 并按照各基本形体的形状、组合形式、形体间的相对位置和表面连接关系，逐步地进行作图。

下面结合实例，介绍组合体视图的画法。

第六章组合体的视图及尺寸标注由基本立体组合而成的立体称为组合体。

本章将学习组合体三视图的投影特性，组合体画图和读图和基本方法以及组合体的尺寸标注。

第一节组合体的三视图一、三视图的形成二、三视图的投影规律主、俯视图------长对正主、左视图------高平齐俯、左视图------宽相等第二节组合体的构形一、组合体的组合方式大多数机器零件均可看作是由一些基本形体组合而成的组合体，这些基本体可以是完整的几何形体，如棱柱、棱锥、圆柱、圆锥、圆球等，也可以是不完整的几何体或它们简单的组合体,见图6-1。

组合体的组合形式可分为堆叠和挖切两种形式，而常见为两种形式之综合,见图6-2。

（1）堆叠构成组合体各基本体相互堆积。

（2）挖切从基本形体中切去较小的基本形体。

（3）综合既有堆叠又有挖切。

二、各形体邻接表面间的相对位置关系（1）平齐与不平齐，见图6-3。

①两基本体表面不平齐，连接处应有线隔开。

②两基本体表面间平齐，连接处不应有线隔开。

（2）相交当两基本体表面相交时，其相交处交线一定要画出来，如图6-4所示，（3）相切当两基本体表面相切时，其相切处是圆滑过渡，应不画线，如图6-5所示，图中底板前端平面与圆弧面相切其平面上的棱线末端应画至切点为止。

切点位置由投影关系确定，相切处无线。

第三节组合体视图的画法一、形体分析画组合体视图之前，应对组合体进行形体分析，了解组合体的各基本体的形状、组合形式、相对位置以及在某个方向上是否对称，以便对组合体的整体形状有个概念，为画图做准备。

(a) 轴承座(b) 形体分析图6-6 画组合体视图从图6-6中可以看出，该组合体由四棱柱底板、空心圆柱体、等腰梯形柱的支承板、直角梯形柱和四棱柱叠合的肋板组成。

支承板与空心圆柱体外表面相切，叠放在底板上，它与底板后面平齐。

肋板叠放在底板上，其上与圆筒外面相结合，后面与支承板紧靠，两侧面与圆柱面相交。

整个组合体左右对称。

注意：画图时不要把组合体看成是由各零散的基本体“拼接”而成。

工程制图基础哈尔滨工业大学习题答案课后答案网第一章 制图的基本知识第二章 点、直线和平面的投影第三章 立体第四章 平面与曲面立体相交、两曲面立体相交第五章 轴测图第六章 组合体第七章 机件的表达方法第八章 标准件与常用件第九章 零件图课后答案网第一章 制图的基本知识习题 1-6习题 1-7习题 1-8习题 1-9返回习题 1-10习题 1-11课后答案网第一章 制图的基本知识1-6 尺寸注法。

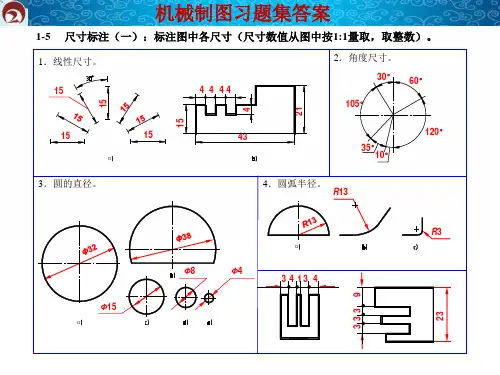

（1）注出各方向的尺寸（2）注出角度（3）注出直径（4）注出半径课后答案网1-7 尺寸注法（按1：1测量取整数）。
