第十章第十章水利工程图表达水工建筑物及其施工过程的图样称为水利工程图，简称水工图。
水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料。
第一节水工图的一般分类水利工程的兴建一般需要经过勘测、规划、设计和施工、验收等几个阶段,每个阶段都要绘制出相应的图样，水工图主要有工程位置图（包括流域规划图和灌区规划图)、枢纽布置图、结构图、施工图和竣工图。
一、工程位置图工程位置图主要表示水利枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要的建筑物和居民区等。
工程位置图的特点是：表示范围大，图形比例小,一般采用比例为1：5000～1:10000甚至更小,建筑物则一般用示意图表示。
图10-1 工程位置图二、枢纽布置图枢纽布置图主要表示整个水利枢纽在平面和立面的布置情况。
它的主要作用是:作为各建筑物定位、施工放线、土石方施工以及绘制施工总平面图的依据。
枢纽布置图一般包括以下内容：（１）水利枢纽所在地区的地形、河流名称及流向、地理方位（指北针）、测量坐标网和方要建筑物的控制点坐标、绘图比例等。
（２）（２）各建筑物的平面形状、相应位置关系及对外交通.（３）（３）建筑物与地面的交线、填挖方坡边线。
（４）（４）建筑物的主要高程和主要轮廓尺寸。
枢纽布置图的特点:（１）（１）枢纽布置图必须画在地形图上。
（２）（２)为了使图形主次分明，结构上的细部构造和次要轮廓线一般均省略不画，或采用示意图表示这些构造的位置、种类和作用。
（３）（３）图中尺寸一般只标注建筑物的外形轮廓尺寸以及定位尺寸、主要部位的高程、填挖方坡度等。
图10—2 枢纽布置图三、建筑物结构图建筑物结构图是表达建筑物物形状、大小、结构及建筑材料的工程图样。
建筑物结构图一般包括以下内容：（１）（１)建筑物整体和各组成部分的结构、形状、尺寸和材料。
（２）（２）建筑物基础的地质情况及建筑物与地基的连接方式。
（３）(３)建筑物的工作条件,如上下游设计水位、水面曲线等。
尺寸注法

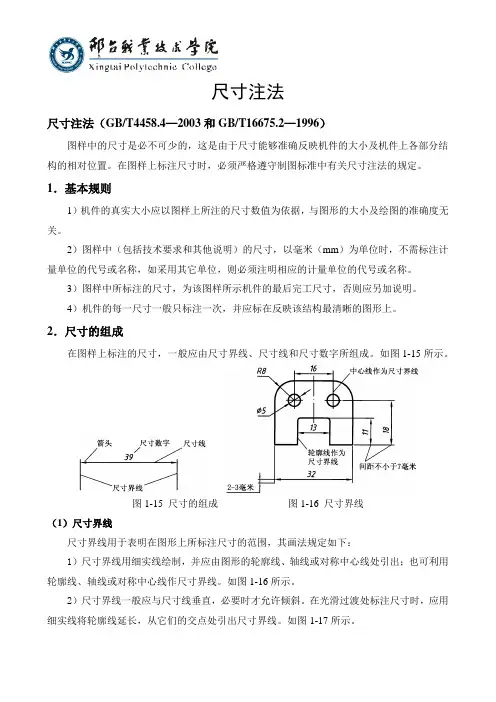

尺寸注法（GB/T4458.4—2003和GB/T16675.2—1996）
图样中的尺寸是必不可少的，这是由于尺寸能够准确反映机件的大小及机件上各部分结构的相对位置。
在图样上标注尺寸时，必须严格遵守制图标准中有关尺寸注法的规定。
1．基本规则
1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2）图样中（包括技术要求和其他说明）的尺寸，以毫米（mm ）为单位时，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称。
3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
4）机件的每一尺寸一般只标注一次，并应标在反映该结构最清晰的图形上。
2．尺寸的组成

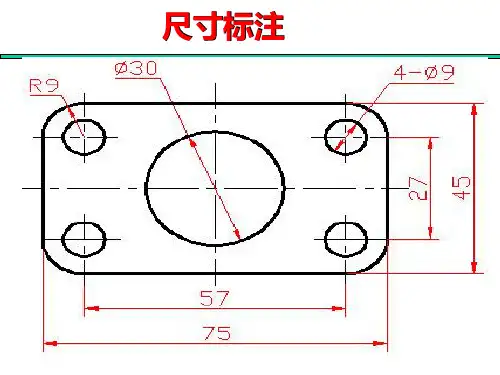

在图样上标注的尺寸，一般应由尺寸界线、尺寸线和尺寸数字所组成。
如图1-15所示。
图1-15 尺寸的组成 图1-16 尺寸界线
（1）尺寸界线
尺寸界线用于表明在图形上所标注尺寸的范围，其画法规定如下： 1）尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出；也可利用轮廓线、轴线或对称中心线作尺寸界线。
如图1-16所示。
2）尺寸界线一般应与尺寸线垂直，必要时才允许倾斜。
在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。
如图1-17所示。
