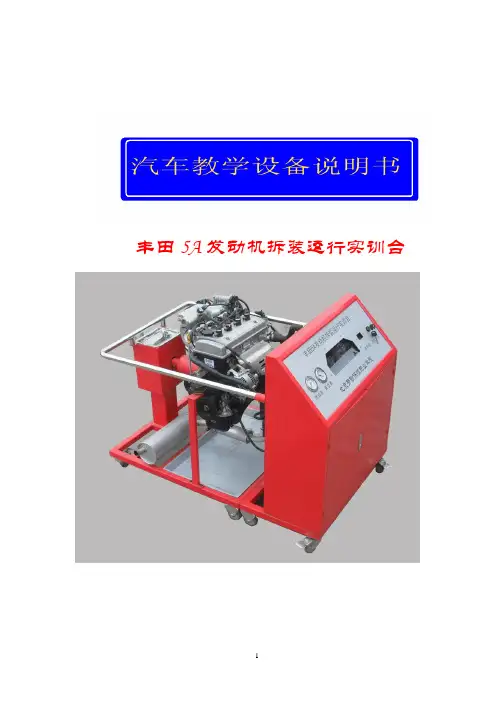

丰田5A发动机拆装运行实训台第一章实训台的使用一、电控发动机实训台简介：电控发动机实训台，是根据教育需求和职业教育需要，设计制作的汽车教学设备。
其特点如下：1.我们设计制造的发动机拆卸翻转架率先改变了传统的前、后端支撑方式，采用侧支撑。
使发动机的拆卸工作更为便捷、更为人性化。
改变了前、后端支撑拆卸不便、费力，甚至在翻转架上不能完全完成拆卸任务的弊病。
同时采用足够输出转矩、可加注润滑油式减速器，改变了翻转困难的状况。
机架采用优质国标钢材经氩弧焊接，坚固耐用，表面喷塑处理，光泽耐磨。
配以转向脚轮可轻便移动。
2.选用原厂主机及配件，按原车配置装备，按原车线路布线。
发动机运转稳定，加速响应性好，各部数据与原车相同。
3.教学功能强大，即可用于拆卸实践教学又可做运行试验，以检验学员的操作能力，为教学提供了丰富多彩的素材。
4.实训台由控制台、发动机拆卸翻转架、两部分组成。
5. 发动机教学实训台适用于不同学员的学习，即：初级学员对发动机及其控制系统的实际认识。
中级学员对发动机电控系统的实践性操作及故障诊断。
高级学员对发动机电控系统的研究性数据采集、波形分析等实验。
6.为确保安全教学实验台设有防护栏二、电控发动机实训台各部功能：1.控制台：由中央控制部分、检测显示部分组成。
1）中央控制部分由点火开关、保险继电器盒、发动机控制电脑及线束组成。
其功用是起动发动向发动机基本电路和控制电路供电，并控制各功况。
2）检测显示部分由组合仪表、真空表、燃油表、诊断座组成。
通过组合仪表、真空表、燃油表、显示发动机工况。
控制检测台上装有与发动机控制系统相同的测试孔，通过测试孔与测试设备相接，可测试传感器工作状态，结合电路图分析控制系统故障。
发动机控制系统配有OBD-‖诊断座，利用专用发动机诊断仪可进行故障诊断，数据流读取清除故障码等诊断工作。
2. 发动机拆卸翻转架发动机拆卸翻转架结构及技术参数减速器采用蜗轮、结构蜗杆。
速比：60比1 输出转矩：59N.m 润滑油:中国石油HD-320。
