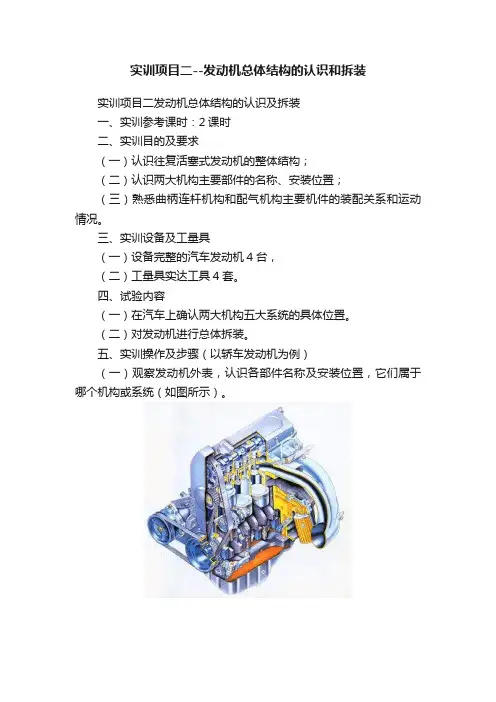

实训项目二--发动机总体结构的认识和拆装实训项目二发动机总体结构的认识及拆装一、实训参考课时：2课时二、实训目的及要求（一）认识往复活塞式发动机的整体结构；（二）认识两大机构主要部件的名称、安装位置；（三）熟悉曲柄连杆机构和配气机构主要机件的装配关系和运动情况。
三、实训设备及工量具（一）设备完整的汽车发动机4台，（二）工量具实达工具4套。
四、试验内容（一）在汽车上确认两大机构五大系统的具体位置。
（二）对发动机进行总体拆装。
五、实训操作及步骤（以轿车发动机为例）（一）观察发动机外表，认识各部件名称及安装位置，它们属于哪个机构或系统（如图所示）。
（二）发动机拆装步骤1、拆卸曲轴前端皮带轮、水泵皮带轮、正时齿形带罩盖，松开张紧轮，取下正时齿形带。
观察正时齿形带的传动。
2、拆卸进、排气管。
3、拆卸气门室罩盖。
4、拆卸汽缸盖。
按由四周向中心顺序旋松缸盖螺栓，以防缸盖变形。
拆下缸盖螺栓，用橡皮锤锤松缸盖，取下缸盖。
5、拆卸油底壳。
6、拆卸机油泵。
7、拆卸活塞连杆组。
旋松连杆大头紧固螺母，取下螺母，取下连杆头轴承座。
用锤柄轻击连杆大头螺栓，顶出活塞，将连杆大头、轴承座装在一起，做好缸序标记。
观察活塞和连杆的方向标记。
注意：将活塞连杆组按顺序摆放好，以便下一次复装。
8、拆卸曲轴正时齿形带轮。
9、拆卸曲轴前后油封盖。
10、拆卸曲轴主轴承盖。
按由两端向中间的顺序进行拆卸主轴承盖，观察安装位置和方向标记。
注意：不要跌落轴瓦，将轴承盖按顺序摆放好。
11、观察各机件的结构，为后续学习做好准备。
12、按照相反顺序对发动机进行装配。
要求：（1）安装曲轴主轴承盖时，注意安装方向、顺序。
紧固主轴承盖螺栓时，按由中间向两端的顺序进行，拧紧一道主轴承盖螺栓，应转动曲轴，防止拧紧力矩过大，造成曲轴无法转动。
直至全部螺栓紧固完毕，曲轴应能转动自如。
（2）安装活塞连杆组时，应注意安装方向，切忌装反。
（3）安装气缸盖时，应将一缸活塞位于上止点，将气缸垫放好，再将气缸盖放上。
