化工设备基础知识1. 引言化工设备是化学工业生产过程中的核心部分，它们扮演着将原料转化成产品的重要角色。

了解化工设备的基础知识对理解化学工业生产过程以及维护和管理化工设备都十分关键。

本文将介绍化工设备的基本概念、常见类型以及其工作原理和应用。

化工设备是指用于进行化学反应、混合物分离、质量传递或能量传递的设备。

它包括了各种容器、管道、反应器、分离器、换热器以及其他配套设备。

化工设备通常由耐腐蚀的材料制成，如不锈钢、玻璃钢和塑料等。

3.1 反应器反应器是进行化学反应的核心设备，可以用于合成新化合物、转化原料或达到其他化学目的。

常见的反应器类型包括：•批量反应器：适用于小规模实验室研究以及小批量生产。

•连续流动反应器：适用于大规模连续生产，具有高效性和稳定性。

•固定床反应器：反应物在固定的催化剂床上进行反应。

•搅拌式反应器：通过搅拌装置将反应物混合并提供充分的反应接触。

3.2 分离器分离器用于将混合物中的组分分离出来。

常见的分离器类型包括：•蒸馏塔：利用不同组分的沸点差异，通过蒸馏将混合物分离成纯组分。

•萃取塔：利用不同组分在溶剂中的溶解度差异，通过溶剂的流动将混合物分离。

•结晶器：通过调节温度和压力，使溶液中的某些组分结晶从而分离出来。

•过滤器：通过过滤设备将固体颗粒从流体中分离出来。

3.3 换热器换热器用于将热能从一个介质传递到另一个介质。

常见的换热器类型包括：•管壳式换热器：具有管束和外壳两部分，通过管道将热能传递给另一个介质。

•板式换热器：由一系列平行的金属板组成，通过板间流动的介质进行热量交换。

•空气冷却器：利用空气对介质进行冷却，常用于冷却剂回收或冷却过程中的热量排放。

4. 化工设备的工作原理和应用化工设备的工作原理和应用与其类型密切相关。

以下是一些常见化工设备的工作原理和应用举例。

4.1 批量反应器的工作原理和应用批量反应器是一种适用于小规模化学反应的设备。

它的工作原理是将反应物加入到反应器中，然后进行反应，最后将产物取出。

反应器选型与设计一、反应器类型反应器设备种类很多，按结构型式分，大致可分为釜式反应器、管式反应器、塔式反应器、固定床反应器、流化床反应器等。

1.1釜式反应器：反应器中物料浓度和温度处处相等，并且等于反应器出口物料的浓度和温度。

物料质点在反应器内停留时间有长有短，存在不同停留时间物料的混合，即返混程度最大。

应器内物料所有参数，如浓度、温度等都不随时间变化，从而不存在时间这个自变量。

优点：适用范围广泛，投资少，投产容易，可以方便地改变反应内容。

缺点：换热面积小，反应温度不易控制，停留时间不一致。

绝大多数用于有液相参与的反应，如：液液、液固、气液、气液固反应等。

1.2 管式反应器①由于反应物的分子在反应器内停留时间相等，所以在反应器内任何一点上的反应物浓度和化学反应速度都不随时间而变化，只随管长变化。

②管式反应器具有容积小、比表面大、单位容积的传热面积大，特别适用于热效应较大的反应。

③由于反应物在管式反应器中反应速度快、流速快，所以它的生产能力高。

④管式反应器适用于大型化和连续化的化工生产。

⑤和釜式反应器相比较，其返混较小，在流速较低的情况下，其管内流体流型接近与理想流体。

⑥管式反应器既适用于液相反应，又适用于气相反应。

用于加压反应尤为合适。

1.3 固定床反应器固定床反应器的优点是：①返混小，流体同催化剂可进行有效接触，当反应伴有串联副反应时可得较高选择性。

②催化剂机械损耗小。

③结构简单。

固定床反应器的缺点是：①传热差，反应放热量很大时，即使是列管式反应器也可能出现飞温（反应温度失去控制，急剧上升，超过允许范围）。

②操作过程中催化剂不能更换，催化剂需要频繁再生的反应一般不宜使用，常代之以流化床反应器或移动床反应器。

固定床反应器中的催化剂不限于颗粒状，网状催化剂早已应用于工业上。

目前，蜂窝状、纤维状催化剂也已被广泛使用。

1. 4 流化床反应器（1）流化床反应器的优点①由于可采用细粉颗粒，并在悬浮状态下与流体接触，流固相界面积大（可16400m2/m3），有利于非均相反应的进行，提高了催化剂的利用率。

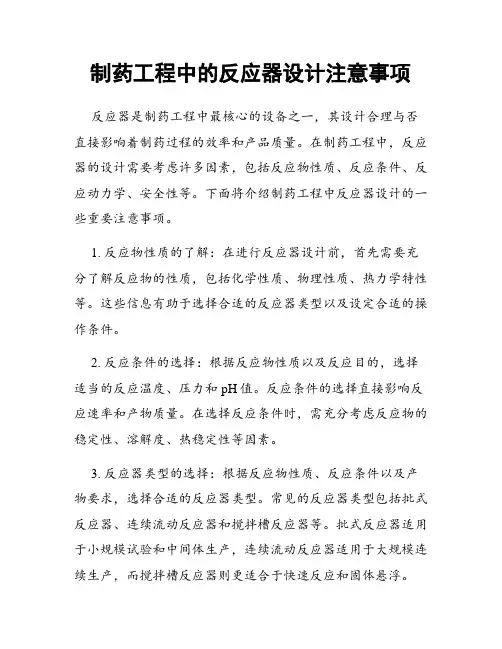

制药工程中的反应器设计注意事项反应器是制药工程中最核心的设备之一，其设计合理与否直接影响着制药过程的效率和产品质量。

在制药工程中，反应器的设计需要考虑许多因素，包括反应物性质、反应条件、反应动力学、安全性等。

下面将介绍制药工程中反应器设计的一些重要注意事项。

1. 反应物性质的了解：在进行反应器设计前，首先需要充分了解反应物的性质，包括化学性质、物理性质、热力学特性等。

这些信息有助于选择合适的反应器类型以及设定合适的操作条件。

2. 反应条件的选择：根据反应物性质以及反应目的，选择适当的反应温度、压力和pH值。

反应条件的选择直接影响反应速率和产物质量。

在选择反应条件时，需充分考虑反应物的稳定性、溶解度、热稳定性等因素。

3. 反应器类型的选择：根据反应物性质、反应条件以及产物要求，选择合适的反应器类型。

常见的反应器类型包括批式反应器、连续流动反应器和搅拌槽反应器等。

批式反应器适用于小规模试验和中间体生产，连续流动反应器适用于大规模连续生产，而搅拌槽反应器则更适合于快速反应和固体悬浮。

4. 反应器尺寸的确定：根据反应物的反应动力学以及所需的产量，确定反应器的尺寸。

反应器尺寸的选择需要考虑热量和物质传递的效率，以及操作和维护的便利性。

过大或过小的反应器将影响反应效果，并会增加生产成本。

5. 搅拌系统的设计：搅拌系统在反应器设计中起着关键作用，它能够提供充足的反应物和反应物之间的混合，从而加速反应速率。

因此，搅拌系统的设计需要考虑搅拌速度、搅拌方式以及搅拌器的形状。

合理设计搅拌系统可以提高反应效率并确保均匀的反应物分布。

6. 热量平衡与冷却系统：反应过程中常常会产生大量热量，因此，反应器设计需要充分考虑热量平衡和冷却系统的设计。

合理的冷却系统可以有效地控制反应温度，确保反应的顺利进行，并保护反应器不过热。

7. 安全性的考虑：制药工程中的反应器设计必须注重安全性。

防爆装置、溢流阀、温度、压力和液位监测器等安全设备的配置对于预防事故和保护操作人员至关重要。

化工行业设备化工行业设备是指用于化工生产过程中的各类设备，包括反应器、分离器、蒸馏塔、干燥机、加热器、冷却器、搅拌器等等。

化工行业设备在化学反应的过程中扮演着重要的角色，不仅能够提高反应效率，还能保证反应质量和产品性能。

下面从以下五个方面详细介绍化工行业设备的特点和应用。

1. 反应器反应器是进行化学反应必不可少的设备。

化工行业中常见的反应器类型有批量反应器、连续反应器、半连续反应器等等。

批量反应器是最常见的反应器类型，适合小批量生产，而连续反应器适合大规模生产，能够持续进行反应。

反应器的材料通常选择不锈钢，可以防止反应器受到腐蚀。

2. 分离器分离器用于将化学反应后生成的不同物质分离开来。

化工行业中常见的分离器有萃取塔、萃取柱、膜分离器等等。

例如，蒸汽蒸馏是常用的分离技术，它可以用来分离液体混合物中的各种组分。

3. 干燥机干燥机主要用于将物料中的水分或其它液态溶剂等挥发出去，以达到要求的干燥水平。

常见的干燥机有气流干燥机、真空干燥机、喷雾干燥机等等。

干燥机的选择应该根据物料性质、设备成本、生产规模等因素来进行。

4. 蒸馏塔蒸馏塔是一种可以分离混合物中不同组分的设备，广泛应用于化工、制药等行业。

常见的蒸馏塔包括板式蒸馏塔、填料式蒸馏塔等等。

蒸馏塔可以使用不同的工作原理，如真空蒸馏、吸附蒸馏、气相色谱蒸馏等。

5. 搅拌器搅拌器通常用于将反应物混合均匀，促进化学反应的进行。

搅拌器种类繁多，有机械搅拌器、气体搅拌器、超声波搅拌器等。

选择合适的搅拌器应该根据反应需求、物料特性、设备维护成本等因素来进行。

总结起来，化工行业设备种类繁多，不同的设备具有不同的特点和应用范围。

化学反应的进行离不开这些设备的支持，同时他们的合理使用也能够提高反应效率、保证产品质量，从而为化工行业的发展带来更大的推动力。

随着社会不断进步，人们生活水平持续提高，人们对于产品的要求也在不断提高。

而在化工医药领域连续流反应器可以通过强化化工生产过程来实现更高效、优质、环保的的生产。

一、微反应器类型微反应器有多种分类方法，按操作模式可分为问歇微反应器、半连续微反应器和连续微反应器，其中间歇微反应器的报道较少，而半连续微反应器未见有报道；按用途可分为试验用微反应器和生产用微反应器，其中试验用微反应器主要用在药物筛选、催化剂性能测试及工艺开发优化等；按反应物的相态可分为液液相微反应器、气液相微反应器、气固相催化微反应器和气液固三相微反应器。

1、管式反应器一种呈管状、长径比很大的连续操作反应器。

这种反应器可以很长，如丙烯二聚的反应器管长以公里计。

反应器的结构可以是单管，也可以是多管并联；可以是空管，如管式裂解炉，也可以是在管内填充颗粒状催化剂的填充管，以进行多相催化反应，如列管式固定床反应器。

通常，反应物流处于湍流状态时，空管的长径比大于50；填充段长与粒径之比大于100(气体)或200(液体)，物料的流动可近似地视为平推流(见流动模型)(见彩图)。

管式反应器返混小，因而容积效率(单位容积生产能力)高，对要求转化率较高或有串联副反应的场合尤为适用。

此外，管式反应器可实现分段温度控制。

其主要缺点是，反应速率很低时所需管道过长，工业上不易实现。

2、固定床反应器又称填充床反应器，装填有固体催化剂或固体反应物用以实现多相反应过程的一种反应器。

固体物通常呈颗粒状，粒径2~15mm左右，堆积成一定高度(或厚度)的床层。

床层静止不动，流体通过床层进行反应。

它与流化床反应器及移动床反应器的区别在于固体颗粒处于静止状态。

固定床反应器主要用于实现气固相催化反应，如氨合成塔、二氧化硫接触氧化器、烃类蒸汽转化炉等。

用于气固相或液固相非催化反应时，床层则填装固体反应物。

涓流床反应器也可归属于固定床反应器，气、液相并流向下通过床层，呈气液固相接触。

二、微反应器适合的类型有研究表明，在精细化工领域只有约30%的有机反应可以通过采用微反应器，在收率、选择性或安全性等方面得到提高。

反应器类型管式反应器、固定床,流化床1、管式反应器一种呈管状、长径比很大的连续操作反应器。

这种反应器可以很长,如丙烯二聚的反应器管长以公里计。

反应器的结构可以就是单管,也可以就是多管并联;可以就是空管,如管式裂解炉,也可以就是在管内填充颗粒状催化剂的填充管,以进行多相催化反应,如列管式固定床反应器。

通常,反应物流处于湍流状态时,空管的长径比大于50;填充段长与粒径之比大于100(气体)或200(液体),物料的流动可近似地视为平推流(见流动模型)(见彩图)。

管式反应器返混小,因而容积效率(单位容积生产能力)高,对要求转化率较高或有串联副反应的场合尤为适用。

此外,管式反应器可实现分段温度控制。

其主要缺点就是,反应速率很低时所需管道过长,工业上不易实现。

管式反应器与釜式反应器还就是有差异的,至于就是否可以换回还要瞧您的反应的工艺要求与反应过程如何,一般的说,管式反应器属于平推流反应器,釜式反应器属于全混流反应器,您的反应过程对平推流与全混流的反应有无具体的要求？管式反应器的停留时间一般要短一些,而釜式反应器的停留时间一般要长一些,从移走反应热来说,管式反应器要难一些,而釜式反应器容易一些,可以在釜外设夹套或釜内设盘管解决,您的这种情况,能否可以考虑管式加釜的混合反应进行,即釜式反应器底部出口物料通过外循环进入管式反应器再返回到釜式反应器,可以在管式反应器后设置外循环冷却器来控制温度,反应原料从管式反应器的进口或外循环泵的进口进入,反应完成后的物料从釜式反应器的上部溢流出来,这样两种反应器都用了进去。

2、固定床反应器又称填充床反应器,装填有固体催化剂或固体反应物用以实现多相反应过程的一种反应器。

固体物通常呈颗粒状,粒径2～15mm左右,堆积成一定高度(或厚度)的床层。

床层静止不动,流体通过床层进行反应。

它与流化床反应器及移动床反应器的区别在于固体颗粒处于静止状态。

固定床反应器主要用于实现气固相催化反应,如氨合成塔、二氧化硫接触氧化器、烃类蒸汽转化炉等。

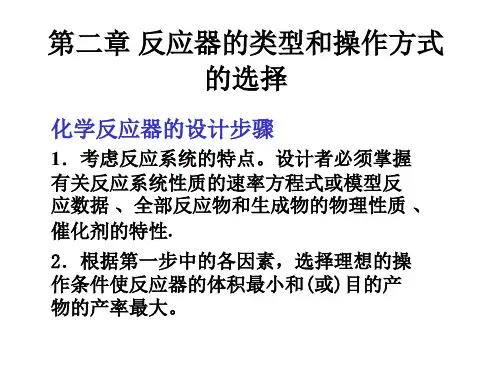

反应器选型与设计完结版反应器是化工过程的核心装置，其选型与设计对于实现优质产品的生产、提高生产效率、降低能耗都具有重要的意义。

本文将综合考虑反应器的物理、化学性质以及工艺需求，通过对比现有的反应器类型，从而进行反应器的选型与设计。

首先，选型与设计的第一步是确定所需的反应器类型。

常见的反应器类型包括批式反应器、连续流动反应器和循环流化床反应器等。

选择合适的反应器类型需要考虑以下几个因素：1.反应物特性：反应物的物理性质（如粘度、密度）和化学性质（如反应速率、反应热）是选择反应器类型的重要因素。

例如，如果反应速率较慢，可以选择批式反应器或连续流动反应器；如果反应热较高且需要快速热量传递，可以选择循环流化床反应器。

2.反应条件：反应器的设计还需要考虑反应条件，例如压力和温度。

一些反应需要高压和高温条件，这就需要选择能够承受这些条件的反应器类型。

3.反应产物：反应产物的形态和纯度要求对反应器类型的选择也有影响。

如有些反应需要较长的停留时间以产生高纯度产物，这时可以选择连续流动反应器。

在确定反应器类型后，下一步是进行反应器的设计。

反应器设计主要包括确定反应器的尺寸、热量和质量传递、流动性和混合性等。

以下是设计反应器的一些关键考虑因素：1.尺寸：反应器的尺寸会影响反应系统的总体投资和运行成本。

需要考虑的因素包括反应物的进料量、反应的停留时间、反应系统的能耗等。

2.热量和质量传递：热量和质量传递是一个有效反应的关键因素。

反应器的设计需要考虑如何实现高效的传热和传质，以达到理想的反应速率和产物纯度。

3.流动性和混合性：流动性和混合性对于反应物在反应器中的均匀性和反应效果有重要影响。

设计反应器时需要考虑如何实现良好的流动性和混合性，以确保反应物质在反应器中均匀分布，从而提高反应效率。

除了上述考虑因素之外，反应器的选型与设计还需考虑其他一些因素，如安全性、操作性和维护性等。

在选型与设计完结后，需要进行反应器的生产、安装和调试等工作。

流化床反应器的类别流化床反应器是一种广泛应用于化工领域的反应器，根据不同的反应类型和要求，可以分为多种不同的类别。

本文将介绍几种常见的流化床反应器类别，包括催化剂流化床反应器、液固两相流化床反应器、生物质流化床反应器和气固两相流化床反应器。

一、催化剂流化床反应器催化剂流化床反应器是指在反应床中使用催化剂来催化反应的流化床反应器。

它具有催化剂与反应物之间接触面积大、传质速度快、反应效率高的特点。

催化剂流化床反应器广泛应用于石油化工、化学制药、环保等领域。

例如，在石油化工中，催化剂流化床反应器常用于催化裂化、加氢、脱氢等反应过程中。

二、液固两相流化床反应器液固两相流化床反应器是指在反应床中同时存在液体和固体两相的流化床反应器。

液固两相流化床反应器常用于液相催化反应、氧化反应、水解反应等。

它具有传质速度快、反应效率高、携带液体催化剂方便等优点。

在化工生产中，液固两相流化床反应器广泛应用于酯化、醚化、氧化等反应过程中。

三、生物质流化床反应器生物质流化床反应器是指在反应床中利用生物质作为原料进行反应的流化床反应器。

生物质流化床反应器主要用于生物质能源转化和生物质化学品的生产。

生物质流化床反应器具有能源效率高、废弃物资源化利用等优点。

在生物质能源领域，生物质流化床反应器被广泛应用于生物质燃烧、生物质气化等过程中。

四、气固两相流化床反应器气固两相流化床反应器是指在反应床中同时存在气体和固体两相的流化床反应器。

气固两相流化床反应器常用于气相催化反应、气体分离、吸附等。

它具有气体和固体之间传质速度快、反应效率高、易于分离固体产物等优点。

在化工生产中，气固两相流化床反应器广泛应用于合成氨、裂解氨、高分子聚合等过程中。

总结：流化床反应器是一种重要的反应器，在化工领域具有广泛的应用。

根据不同的反应类型和要求，流化床反应器可以分为催化剂流化床反应器、液固两相流化床反应器、生物质流化床反应器和气固两相流化床反应器等类别。

每种类别的流化床反应器都有其独特的特点和应用领域。

反应器类型
反应器类型
1、管式反应器
由长径比较大的空管或填充管构成，可用于实现气相反应和液相反应。

2、釜式反应器
由长径比较小的圆筒形容器构成，常装有机械搅拌或气流搅拌装置，可用于液相单相反应过程和液液相、气液相、气液固相等多相反应过程。

用于气液相反应过程的称为鼓泡搅拌釜（见鼓泡反应器）；用于气液固相反应过程的称为搅拌釜式浆态反应器。

3、有固体颗粒床层的反应器
气体或（和）液体通过固定的或运动的固体颗粒床层以实现多相反应。

反应器的温度低于正常温度：反应不完全, 其未反应的生煤将进入后续单元, 给后续单元造成更大的操作负荷和难度;反应器的温度过高：则容易使液化油气化, 导致操作不稳定, 油收率降低, 也容易导致反应器结焦, 减少了反应器的有效体积和物料在反应器内的停留时间, 甚至导致反应中断。

反应器的类型：自从1913年德国的Berg ius发明煤直接液化技术以来, 德国、美国、日本、前苏联等国家已经相继开发了几十种煤液化工艺, 所采用的反应器的结构也各不一样。

总的来说, 迄今为止, 经过中试和小规模工业化的反应器主要有3种类型:鼓泡式反应器鼓泡床反应器结构简单, 其外形为细长的圆筒, 其长径比一般为18~ 30, 里面除必要的管道进出口外, 无其他多余的构件。

为达到足够的停留时间,同时有利于物料的混合和反应器的制造, 通常用几个反应器串联。

氢气和煤浆从反应器底部进入, 反应后的物料从上部排出。

由于反应器内物料的流动形式为平推流(即活塞流) , 理论上完全排除了返混现象, 实际应用中大直径的鼓泡床反应器液相有轻微的返混, 因此也有称该种反应器为活塞流反应器。

日本液化工艺和德国液化工艺鼓泡床反应器是典型的液化鼓泡床反应器, 其结构如图1和图2所示。

德国在二战前的工艺( IG ) 和新工艺( IGOR )、日本的NEDOL工艺、美国的SRC和EDS以及俄罗斯的低压加氢工艺等都采用了这种反应器。

相对而言它是3种反应器中最为成熟的一种。

日本新能源开发机构组织了10家公司合作开发了NEDOL液化工艺, 在日本鹿岛建成了150t /d中试厂[ 8 ] 。

该厂于1996 年7 月投入运行, 至1998年完成了1个印尼煤种和1个日本煤种的连续运行试验。

NEDOL 工艺反应器底部为半球形,由于长期运转后, 反应器底部有大颗粒的沉积现象, 因此反应器底部有定期排渣口, 定期排除沉积物。

德国IG 公司二战前通过工业试验发现, 用某些褐煤做液化试验时, 第一反应器运行几个星期后, 反应器就会因为堵塞而停下来, 里面积聚了大量的2~ 4 mm 的固体。
