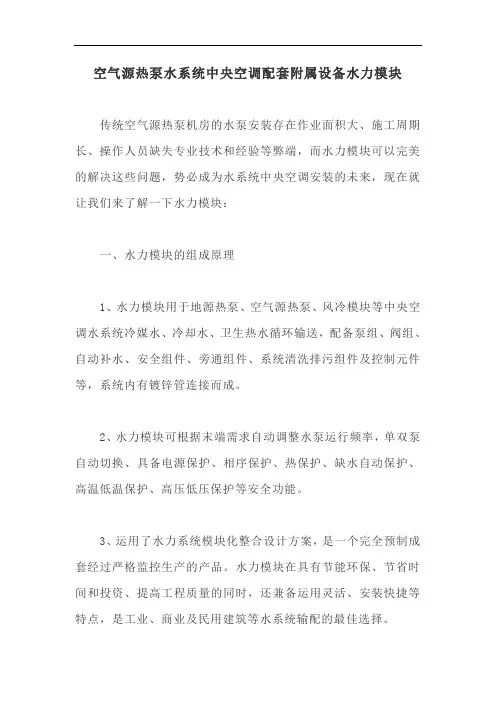

空气源热泵水系统中央空调配套附属设备水力模块传统空气源热泵机房的水泵安装存在作业面积大、施工周期长、操作人员缺失专业技术和经验等弊端，而水力模块可以完美的解决这些问题，势必成为水系统中央空调安装的未来，现在就让我们来了解一下水力模块：一、水力模块的组成原理1、水力模块用于地源热泵、空气源热泵、风冷模块等中央空调水系统冷媒水、冷却水、卫生热水循环输送，配备泵组、阀组、自动补水、安全组件、旁通组件、系统清洗排污组件及控制元件等，系统内有镀锌管连接而成。
2、水力模块可根据末端需求自动调整水泵运行频率，单双泵自动切换、具备电源保护、相序保护、热保护、缺水自动保护、高温低温保护、高压低压保护等安全功能。
3、运用了水力系统模块化整合设计方案，是一个完全预制成套经过严格监控生产的产品。
水力模块在具有节能环保、节省时间和投资、提高工程质量的同时，还兼备运用灵活、安装快捷等特点，是工业、商业及民用建筑等水系统输配的最佳选择。
水力模块主要组成二、水力模块的应用水力模块就是把水泵、阀件、过滤器、定压补水装置、水泵控电控柜等等（几乎是除了主机以外所有的东西）集成在一个箱子里面，在安装的时候，只有主机和水力模块两个整体设备，管路也非常简单，就是将这两个设备连接起来再把负载侧和源侧管道接到相应位置就可以了。
这样做的目的一是减少机房的占地面积，二是增加机房的美观程度，三是安装方便，可以在工厂定制，在现场只需要简单的组装即可。
水力模块适用于中央空调水系统空调水、冷却水、卫生热水循环输送及其它水介质的输送。
可与任何水循环中央空调机组配套使用，单台最大推配套制冷量高达360KW，超出可多台并接供应。
适用于地源热泵、空气源热泵、分体太阳能、燃气锅炉和常规清水、供水领域等暖通空调产品的配套应用。
安装水力模块机房对比三、水力模块的特点1、系统整合、节省空间水力模块集水泵，阀门，安全组件，自动补水，旁通补水，系统清洗排污组件及控制一体，屏弃原有复杂的机房和繁琐的控制系统，紧凑型设计，单台机组占地面积仅1-2m2。

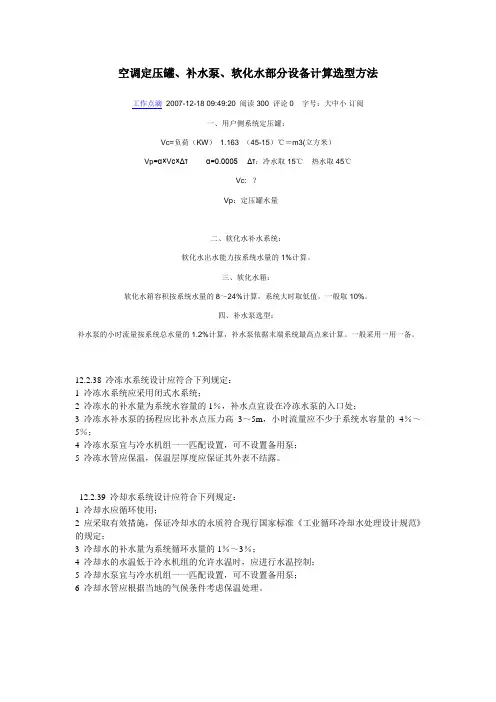

空调定压罐、补水泵、软化水部分设备计算选型方法
工作点滴2007-12-18 09:49:20 阅读300 评论0 字号：大中小订阅
一、用户侧系统定压罐：
Vc=负荷（KW）÷1.163÷（45-15）℃＝m3(立方米）
Vp=α×Vc×Δτα=0.0005Δτ：冷水取15℃热水取45℃
Vc: ？
Vp：定压罐水量
二、软化水补水系统：
软化水出水能力按系统水量的1%计算。
三、软化水箱：
软化水箱容积按系统水量的8～24%计算，系统大时取低值。
一般取10%。
四、补水泵选型：
补水泵的小时流量按系统总水量的1.2%计算，补水泵依据末端系统最高点来计算。
一般采用一用一备。
12.2.38 冷冻水系统设计应符合下列规定：
1 冷冻水系统应采用闭式水系统；
2 冷冻水的补水量为系统水容量的1％，补水点宜设在冷冻水泵的入口处；
3 冷冻水补水泵的扬程应比补水点压力高3～5m，小时流量应不少于系统水容量的4％～5％；
4 冷冻水泵宜与冷水机组一一匹配设置，可不设置备用泵；
5 冷冻水管应保温，保温层厚度应保证其外表不结露。
12.2.39 冷却水系统设计应符合下列规定：
1 冷却水应循环使用；
2 应采取有效措施，保证冷却水的永质符合现行国家标准《工业循环冷却水处理设计规范》的规定；
3 冷却水的补水量为系统循环水量的1％～3％；
4 冷却水的水温低于冷水机组的允许水温时，应进行水温控制；
5 冷却水泵宜与冷水机组一一匹配设置，可不设置备用泵；
6 冷却水管应根据当地的气候条件考虑保温处理。
水系统中央空调验收标准一、系统设备检查1.主机设备：主机设备应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
2.冷却塔：冷却塔应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，冷却效果满足设计要求，运行时无异常声响和震动。
3.冷却水泵：冷却水泵应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
4.冷冻水泵：冷冻水泵应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
5.膨胀水箱：膨胀水箱应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，液位控制准确，补水系统正常运行。
6.空调末端设备：空调末端设备如风机盘管、空气处理机组等应按照设计要求进行选型和安装，型号、规格、品牌等符合设计要求，运行稳定、无异常声响和震动。
二、系统安装质量检查1.管道连接：管道连接应牢固、密封性好，无泄漏现象。
2.支架安装：支架安装应牢固、稳定，无明显变形或位移。
3.阀门安装：阀门安装应正确、灵活，无卡涩现象。
4.仪表安装：仪表安装应正确、灵敏，显示准确。
5.水压试验：水压试验应按照相关规定进行，无泄漏、无变形。
6.管道清洁：管道清洁度应符合相关规定，无杂物、无堵塞。
三、系统调试与运行测试1.系统调试：系统调试应按照设计要求进行，各设备运行稳定、无异常声响和震动。
2.运行测试：运行测试应包括制冷量测试、制热量测试、送风量测试等，各项指标均应符合设计要求。
3.水系统平衡：水系统平衡调试应按照设计要求进行，各设备运行稳定、无水锤等现象。
4.能耗测试：能耗测试应按照相关规定进行，能耗指标应符合设计要求。
5.噪音测试：噪音测试应按照相关规定进行，噪音指标应符合设计要求。
6.空气品质测试：空气品质测试应按照相关规定进行，室内空气品质应符合设计要求。
四、验收文件与记录1.系统设备清单及检查记录。
在冷冻水环路中，驱动水进行循环流动的装置。
我们知道，空调房间内的末端（如风机盘管，空气处理机组等）需要冷水机组提供的冷水，但是冷冻水由于阻力的限制不会自然流动，这就需要水泵驱动冷冻水进行循环以达到换热的目的。
在冷却水环路中驱动水进行循环流动的装置。
我们知道，冷却水在进入冷水机组后带走制冷剂一部分热量，而后流向冷却塔将这部分热量释放掉。
而冷却水泵就是负责驱动冷却水在机组与冷却塔这个闭合环路中进行循环。
外形同冷冻水泵。
空调补水所用装置，负责将处理后的软化水打入系统中。
外形同上水泵。
常用的水泵有卧式离心泵和立式离心泵，它们都可以用在冷冻水系统，冷却水系统和补水系统中。
对于机房面积大的地方可以用卧式离心泵，对于机房面积较小的地方可以考虑使用立式离心泵。
水泵并联运行情况：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故建议：1）选用多台水泵时，要考虑流量的衰减，一般附加5%～10%的余量。
2）水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。
3）大中型工程应分别设置冷,热水循环泵。
一般，冷冻水泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般按照一用一备的原则选取，以保证系统可靠的补水。
1）冷冻水冷却水泵流量计算公式：L（m3/h=Q(Kw)×(1.15~1.2)/(5℃×1.163)式中：Q--制冷主机的制冷量，Kw；L--冷冻冷却水泵的流量，m3/h。
2）补给水泵的流量：正常补给水量为系统循环水量的1%～2%，但是选择补给水泵时，补给水泵的流量除应满足上述水系统的正常补水量外，还应考虑发生事故时所增加的补给水量，因此，补给水泵的流量通常不小于正常补水量的4倍。
补给水箱的有效容积可按1～1.5h 的正常补水量考虑。
1）冷冻水泵扬程的组成：制冷机组蒸发器水阻力：一般为5~7mH2O；末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O （具体值可参看产品样本）；回水过滤器，二通调节阀等的阻力：一般为3~5mH2O；分水器、集水器水阻力：一般一个为3mH2O；制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
