中央空调工程设计(氟系统及水系统)

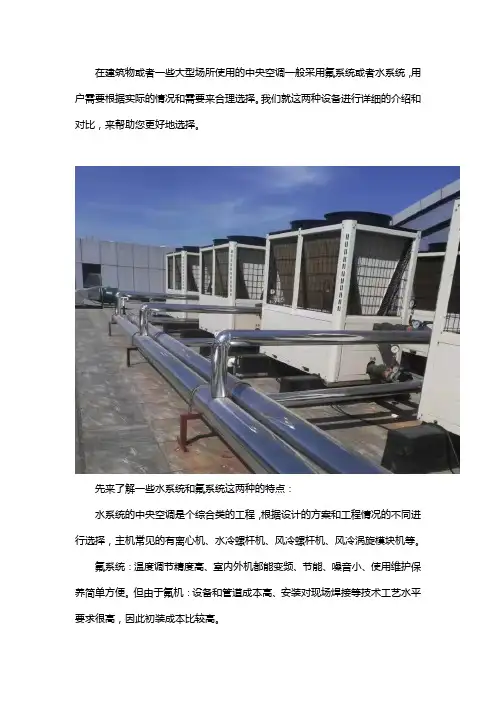

在建筑物或者一些大型场所使用的中央空调一般采用氟系统或者水系统，用户需要根据实际的情况和需要来合理选择。

我们就这两种设备进行详细的介绍和对比，来帮助您更好地选择。

先来了解一些水系统和氟系统这两种的特点：水系统的中央空调是个综合类的工程，根据设计的方案和工程情况的不同进行选择，主机常见的有离心机、水冷螺杆机、风冷螺杆机、风冷涡旋模块机等。

氟系统：温度调节精度高、室内外机都能变频、节能、噪音小、使用维护保养简单方便。

但由于氟机：设备和管道成本高、安装对现场焊接等技术工艺水平要求很高，因此初装成本比较高。

具体差别如下：a.初投资方面：水系统初投资少，氟系统初投资多。

b.后期运行费用方面：水系统运行费用低，氟系统运行费用高。

c.施工难易程度：水系统施工复杂，氟系统施工简单。

d.运行方面：水系统运行稳定，氟系统运行故障率高。

e.人体舒适度方面：水系统舒适，氟系统出风过于凉。

f.故障率方面：水系统故障率低，氟系统故障率高。

通过详细地对比帮助您进一步了解这两种系统的差别：一、水系统运行比较稳定多联机：多联机系统内外机之间的管道内为制冷剂，换热方式为直接蒸发式。

由于制冷剂在管道内的物态变化（液态变气态/气态变液态）比较复杂且频繁，容易造成有的房间过冷而有的房间却不够冷。

水系统内外机之间的管道内为循环冷冻水，换热方式为二次换热。

由于水的传热性比较稳定，所以整个系统运行比较稳定。

二、除湿量，人体舒适度多联机系统：多联机系统的直接蒸发式换热和家用空调的其实是同一种换热方式，容易造成室内机除湿很厉害，人在其中工作容易疲乏不适。

水系统：水系统的二次换热，室内机换热式无需过度除湿，可以让房间内保证比较适宜的湿度，人体舒适度也很好。

三、节能多联机系统：多联机系统只要外机关机，室内机就不能再进行制冷或者制热；水系统：水系统中由于水的传热性有一定滞后，所以在下班前半小时或者一小时提前关闭主机，只保证水泵循环，都能满足室内需求。

四、容易查找故障点多联机：多联机系统一旦系统有漏点，整个系统中的制冷剂都会全部挥发，影响整个系统使用，而且漏点很难查找。

中央空调系统设计方案概述中央空调系统是一种集中调节和控制空气温度、湿度、流量、净化和压力等综合功能的空调系统。

本文档提供了一个中央空调系统的设计方案，包括系统结构、组成部分和工作原理等方面的内容。

系统结构中央空调系统主要由以下组成部分构成： 1. 冷源系统：包括制冷机组、冷却塔和冷冻水系统等，用于提供冷却水。

2. 空气处理系统：包括空气处理设备、风机和空气配送系统等，用于处理和分发冷却水。

3. 控制系统：包括传感器、控制器和执行器等，用于监测和控制系统的运行。

组成部分冷源系统冷源系统是中央空调系统的核心组成部分，主要用于提供制冷剂和冷却水。

具体包括以下设备： - 制冷机组：采用压缩机、冷凝器、蒸发器等组件，通过压缩和膨胀制冷剂实现制冷效果。

- 冷却塔：用于散热，将制冷机组产生的热量传递给外界空气。

- 冷冻水系统：包括冷冻水管道、泵站和冷冻水贮备等，用于输送和贮存冷却水。

空气处理系统空气处理系统主要用于处理空气，使其具备适宜的温度和湿度。

具体包括以下设备： - 空气处理设备：包括空气净化器、加湿器、除湿器和换热器等，用于净化、调节和换热。

- 风机：负责将处理后的空气送至各个房间或区域。

- 空气配送系统：包括风管、风口和调节阀等，用于分发和调节送风量。

控制系统控制系统是中央空调系统的智能化管理和控制中心，用于实现自动调节和运行控制。

具体包括以下设备： - 传感器：用于感知环境参数，如温度、湿度和压力等。

- 控制器：根据传感器数据和预设的参数，控制制冷机组、空气处理设备和风机等的运行。

- 执行器：接收控制信号，执行相应的操作，如开启或关闭设备。

工作原理1.冷源系统工作原理：–制冷机组通过压缩和膨胀制冷剂实现制冷效果。

压缩机将低温低压的制冷剂吸入，经过压缩后变为高温高压的制冷剂，通过冷凝器散热后变为高温低压的制冷剂，最后通过膨胀阀膨胀后变为低温低压的制冷剂，完成制冷循环。

–冷却塔将制冷机组产生的热量传递给外界空气。

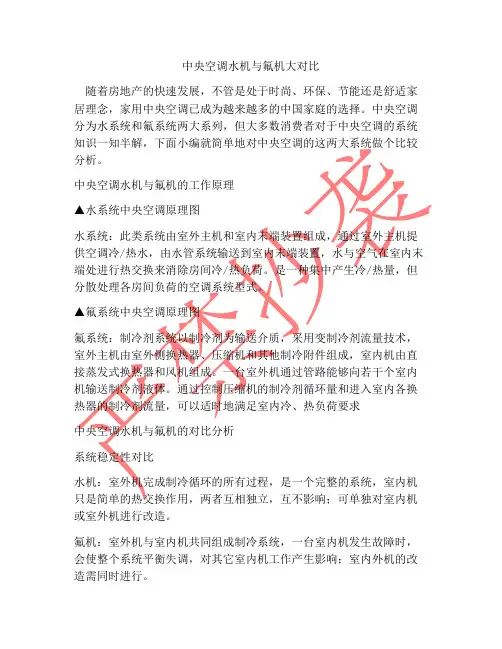

中央空调水机与氟机大对比随着房地产的快速发展，不管是处于时尚、环保、节能还是舒适家居理念，家用中央空调已成为越来越多的中国家庭的选择。

中央空调分为水系统和氟系统两大系列，但大多数消费者对于中央空调的系统知识一知半解，下面小编就简单地对中央空调的这两大系统做个比较分析。

中央空调水机与氟机的工作原理▲水系统中央空调原理图水系统：此类系统由室外主机和室内末端装置组成，通过室外主机提供空调冷/热水，由水管系统输送到室内末端装置，水与空气在室内末端处进行热交换来消除房间冷/热负荷。

是一种集中产生冷/热量，但分散处理各房间负荷的空调系统型式。

▲氟系统中央空调原理图氟系统：制冷剂系统以制冷剂为输送介质，采用变制冷剂流量技术，室外主机由室外侧换热器、压缩机和其他制冷附件组成，室内机由直接蒸发式换热器和风机组成。

一台室外机通过管路能够向若干个室内机输送制冷剂液体。

通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求中央空调水机与氟机的对比分析系统稳定性对比水机：室外机完成制冷循环的所有过程，是一个完整的系统，室内机只是简单的热交换作用，两者互相独立，互不影响；可单独对室内机或室外机进行改造。

氟机：室外机与室内机共同组成制冷系统，一台室内机发生故障时，会使整个系统平衡失调，对其它室内机工作产生影响；室内外机的改造需同时进行。

管路对比水机：水系统管路不受长度和高度的限制氟机：冷媒配管系统的长度、高度差均受一定的限制，但多数厂家通过流量分配技术可使总长在100m以内,高度差在30m以内,基本上可满足家用及商用需要。

环保对比水机：制冷剂密封在室外机内，室内介质是水；水是环保的介质，对环境没有影响，不存在安全隐患。

在环保方面，水系统远优于氟系统。

氟机：室内管路中的介质是制冷剂；制冷剂是温室效应的元凶，同时会破坏大气层；维修对比水机：水系统定频压缩机的维修和更换费用较低，制冷回路及控制简单清晰，维修方便。

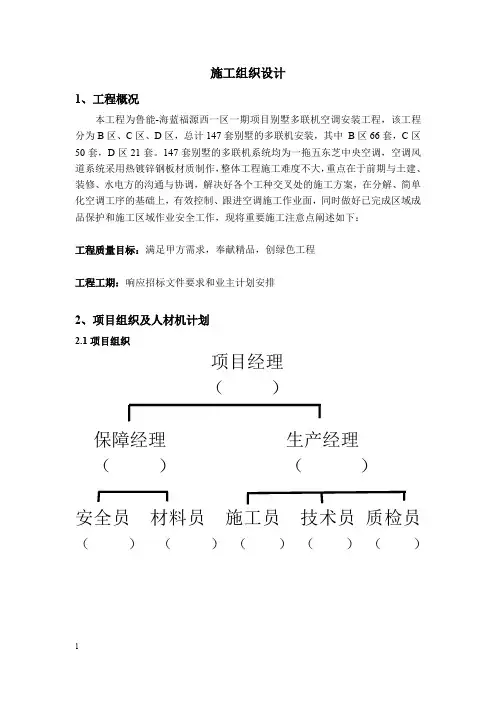

施工组织设计1、工程概况本工程为鲁能-海蓝福源西一区一期项目别墅多联机空调安装工程，该工程分为B区、C区、D区，总计147套别墅的多联机安装，其中B区66套，C区50套，D区21套。

147套别墅的多联机系统均为一拖五东芝中央空调，空调风道系统采用热镀锌钢板材质制作，整体工程施工难度不大，重点在于前期与土建、装修、水电方的沟通与协调，解决好各个工种交叉处的施工方案，在分解、简单化空调工序的基础上，有效控制、跟进空调施工作业面，同时做好已完成区域成品保护和施工区域作业安全工作，现将重要施工注意点阐述如下：工程质量目标：满足甲方需求，奉献精品，创绿色工程工程工期：响应招标文件要求和业主计划安排2、项目组织及人材机计划2.1项目组织项目经理（）保障经理生产经理（）（）安全员材料员施工员技术员质检员（）（）（）（）（）项目部在整个施工过程中属于领导性组织，工程的顺利进行很大程度上取决于项目部对资源的合理调配和进度计划安排控制；为保证该项目的顺利完工，我司结合此项目实际特点抽调公司有过类似经验的专业人才成立如上图所示的项目部领导组织，实行权责分明，奖惩明细的责任制。

2.2人、材、机计划人：劳动力是工程的直接操作者，分为技工、普工、非技术工种，采用“施工小组模式”根据现场情况灵活配置；施工机具：根据项目现场实际情况灵活经行调整。

材料：先行进场前与东芝厂家生产部门联系，确认设备型号、数量供应量和供货周期，取得生产部分支持，以保证我司中标签订合同后，所需设备能满足需求及时到达现场或者厂家仓库；按照施工预算材料计划，认真组织好材料货源，建立材料供应商体系，比质比价，按需入场，保证材料供应体系的可靠性。

3、施工方案3.1项目整体施工策略本工程为低层别墅空调施工工程，具有重复性、先进后出等特点，施工策略：1、在与土建、水电、精装充分沟通的基础上，深化别墅空调设计与施工方案，做好做精前期沟通协调；2、根据前期样板房施工经验，将各个户型空调工程分解成最简单、最直接、最精确施工工序，从而进行复制化生产施工。

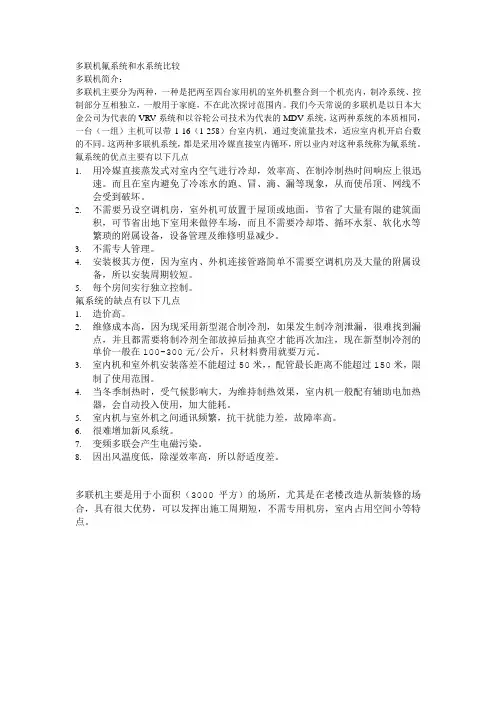

多联机氟系统和水系统比较多联机简介：多联机主要分为两种，一种是把两至四台家用机的室外机整合到一个机壳内，制冷系统、控制部分互相独立，一般用于家庭，不在此次探讨范围内。

我们今天常说的多联机是以日本大金公司为代表的VRV系统和以谷轮公司技术为代表的MDV系统，这两种系统的本质相同，一台（一组）主机可以带1-16（1-258）台室内机，通过变流量技术，适应室内机开启台数的不同。

这两种多联机系统，都是采用冷媒直接室内循环，所以业内对这种系统称为氟系统。

氟系统的优点主要有以下几点1.用冷媒直接蒸发式对室内空气进行冷却，效率高、在制冷制热时间响应上很迅速。

而且在室内避免了冷冻水的跑、冒、滴、漏等现象，从而使吊顶、网线不会受到破坏。

2.不需要另设空调机房，室外机可放置于屋顶或地面，节省了大量有限的建筑面积，可节省出地下室用来做停车场，而且不需要冷却塔、循环水泵、软化水等繁琐的附属设备，设备管理及维修明显减少。

3.不需专人管理。

4.安装极其方便，因为室内、外机连接管路简单不需要空调机房及大量的附属设备，所以安装周期较短。

5.每个房间实行独立控制。

氟系统的缺点有以下几点1.造价高。

2.维修成本高，因为现采用新型混合制冷剂，如果发生制冷剂泄漏，很难找到漏点，并且都需要将制冷剂全部放掉后抽真空才能再次加注，现在新型制冷剂的单价一般在100-300元/公斤，只材料费用就要万元。

3.室内机和室外机安装落差不能超过50米，，配管最长距离不能超过150米，限制了使用范围。

4.当冬季制热时，受气候影响大，为维持制热效果，室内机一般配有辅助电加热器，会自动投入使用，加大能耗。

5.室内机与室外机之间通讯频繁，抗干扰能力差，故障率高。

6.很难增加新风系统。

7.变频多联会产生电磁污染。

8.因出风温度低，除湿效率高，所以舒适度差。

多联机主要是用于小面积（3000平方）的场所，尤其是在老楼改造从新装修的场合，具有很大优势，可以发挥出施工周期短，不需专用机房，室内占用空间小等特点。

中央空调氟系统和水系统的简单比较●水系统中央空调的问题点●①单独运行、单独控制●无法根据大空间的各部分的负荷要求进行能力控制和温度设定。

无论系统末端开启多少，整个系统都必须运转整个中央热源装置，无法进行机组的能量调节，造成很大的浪费，同时使温度不均衡。

●②机器的管理及维护●整个系统都需要维护，而且由于系统里面循环的是水，时间稍长就会产生水垢等介质，降低热交效果，阻滞水流循环速度，大大降低空调使用效果，所以必须定期对整个系统进行清洗维护，而此类清洗维护必须专门的技术，还很费时间和资源。

●③室外机放置的空间●水系统室外机组都很大，因为水系统进行的是二次热交过程：制冷剂——水——室内与空气进行热交，所以室外机组本身比较笨重，同时还必须有很多附件（如：水泵、阀门等等），占去了建筑的部分面积，由于工作附件的增加，噪音也很高。

●④节能性●就是只想让建筑物的一个部分使用空调也不得不使空调机组、附件等各个大功率机器全部运转，电力消费非常大。

无法进行大空间内的部分运转，温度不均且浪费能源。

同时由于是经过了二次热交，热（冷）量损失大，能效比低。

●♎ 抗震性●水系统由于系统连接采用铁管（或钢管），这些材质本身刚度强、韧度差，抗震能力较差，此次地震后，大部分水机都出现了报修的情况占比约50%。

●♏ 主要使用区域水系统主要使用的区域集中在黄河以北，秦岭以南的大部分北方地区，主要是在这些地方冬天都采用集中供热，不会采用空调，所以水系统的制热能力较差，为了提高制热能力，就必须采用锅炉，因此在适应能力上相对较差。

●大楼KX4全直流变频多联机中央空调系统的特点●①单独运行、单独控制●就是1台内机也可以用手边的遥控器（或线控器）简单的操作运转，而室外机组会自动根据室内机开启容量的大小自动调节输出，安全运行。

在晚上及节假日也可以把水系统中央空调方式不容易做到部分运行问题简单的解决，节约能源，温度调节能力强，使用效果好。

●②机器的管理及维护●因为少了一套水系统，通过制冷剂直接进行热交循环，所以其维护只需要清洗内机的空气过滤网就行了（无需专门的技术人员），（有维修信息显示），操作简单，省时。

常见中央空调系统分为两类：氟系统和水系统。

#1氟系统主机（室外机）与末端（室内机）之间是采用铜管相连，而铜管内部通过的是制冷剂，即：以制冷剂作为冷（热）源的载体。

如分体机、风管机、多联机等；氟系统#2 水系统主机（室外机）与末端（风机盘管）之间采用水管（可用：PP-R管、镀锌钢管、无缝钢管等）相连，而水管内部通过的是水，即：以水作为冷（热）源的载体。

故称之为水系统。

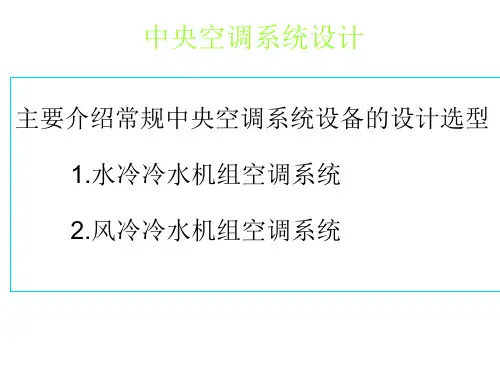

如风冷冷水系统、水冷冷水系统等；一、水冷冷水空调系统构成主要设备有：冷水机组、冷却塔、冷冻水泵、冷却水泵、补水泵、电子水处理仪或全自动软化水处理装置、水过滤器、膨胀水箱、末端装置（空气处理机组、风机盘管等）二、水冷冷水空调系统制冷主机的选择1.根据建筑的空调面积和房间功能进行空调冷负荷计算。

2.统计建筑空调总冷负荷。

3.大部分建筑需要考虑房间的同时使用率，一般建筑的同时使用率为70~80%，特殊情况需根据建筑功能和使用情况确定。

4.制冷机冷负荷为建筑空调总冷负荷与同时使用率的乘积。

根据计算的制冷机冷负荷即可选择制冷主机。

三、水泵选型冷却水流量：一般按照产品样本提供数值选取，或按照如下所示，公式进行计算，公式中的Q为制冷主机制冷量冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。

如果考虑了同时使用率，建议用如下公式进行计算。

公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。

四、冷却水泵扬程的组成1.制冷机组冷凝器水阻力：一般为5~7mH2O；2.冷却塔喷头喷水压力：一般为2~3mH2O；3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O4.回水过滤器阻力：一般为3~5mH2O；5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O；综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。

中央空调的划分方法有很多种：比如水系统、氟系统跟风管系统。

水系统：是指以水为介质，风机盘管为末端。

室外机采用冷（热）水机组，内机与外机通过水管连接，水泵为驱动，水温通过冷（热）水机组压缩机压缩氟利昂，氟利昂在板换内与水换热进行调节。

风机盘管循环空气进行热交换，实现室内制冷或制热的目的。

优点：1.温控精度高，舒适性好2.运转噪音低3.安装成本低缺点：1.对安装要求比较高，要求管道保温要好，不然可能会有漏水现象。

2.后期维护成本较高，需要单独人负责设备的运行管理，对管理人员要求度比较高。

（水电都要懂一些）3.初次开机制冷（热）速度较慢，采暖制冷效果较慢。

4.需要单独设备间，由于管道粗，需要提前预留管道套管。

5.水系统需要防冻,虽然冬天是可以自动防冻的,但是一旦停电,或者客户搞忘记送电,自动防冻功能就不能工作了,温度太低了的话,管道还好,PPR还是有弹性的,但是循环水泵可能冻坏.冬季不用要提前放水。

适用范围：大型商场、酒店、大型的办公楼氟系统：是指以氟利昂为介质，空调机组为末端。

内机与外机通过铜管连接，外机压缩氟利昂，氟利昂通过铜管到室内机直接与空气换热，实现制冷或制热的目的。

优点：1.换热效率高，速度快，即开即用2.基本无漏水隐患3.维护成本低，不需要单独人进行管理。

4.运转噪音低，系统维护方便，基本无需维护5.因采用变频压缩机，每个房间可以单独控制，相比其它机组省电缺点：1.初期安装成本很高，安装要求高，2.舒适性略差3.管道系统是铜管,所以造价高,再就是检漏麻烦,因为不管水还是氟管道系统都是隐蔽的,因为工作介质是气体,一旦出现管道泄漏就比较麻烦,不象水那样容易判断漏点。

适用范围：办公楼、公寓、多居室、酒店等氟系统是用主机内的压缩机把氟制冷剂压缩直接输送到室内机蒸发直接通过风机跟空气换热来达到制冷效果的,水机是主机内压缩机把氟制冷剂压缩,然后又在主机内的换热器内蒸发吸热跟水进行交换,然后把温度很低的冷水输送到室内机跟空气换热来达到制冷效果的,也就是说,水机也有氟,只不过氟没有出机器而已.。
