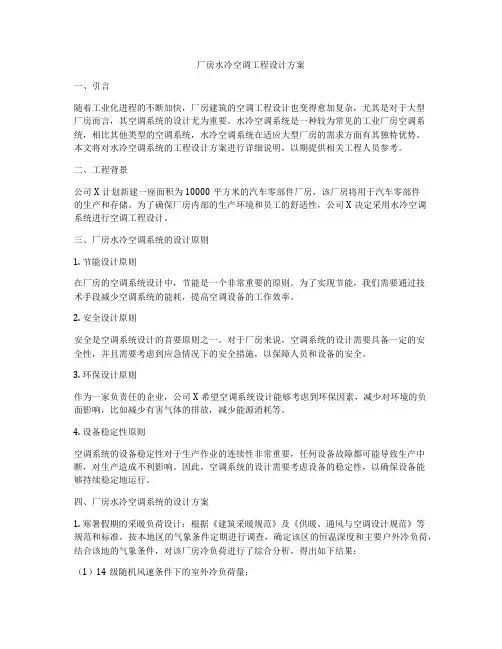

厂房水冷空调工程设计方案一、引言随着工业化进程的不断加快，厂房建筑的空调工程设计也变得愈加复杂，尤其是对于大型厂房而言，其空调系统的设计尤为重要。
水冷空调系统是一种较为常见的工业厂房空调系统，相比其他类型的空调系统，水冷空调系统在适应大型厂房的需求方面有其独特优势。
本文将对水冷空调系统的工程设计方案进行详细说明，以期提供相关工程人员参考。
二、工程背景公司X计划新建一座面积为10000平方米的汽车零部件厂房，该厂房将用于汽车零部件的生产和存储。
为了确保厂房内部的生产环境和员工的舒适性，公司X决定采用水冷空调系统进行空调工程设计。
三、厂房水冷空调系统的设计原则1. 节能设计原则在厂房的空调系统设计中，节能是一个非常重要的原则。
为了实现节能，我们需要通过技术手段减少空调系统的能耗，提高空调设备的工作效率。
2. 安全设计原则安全是空调系统设计的首要原则之一。
对于厂房来说，空调系统的设计需要具备一定的安全性，并且需要考虑到应急情况下的安全措施，以保障人员和设备的安全。
3. 环保设计原则作为一家负责任的企业，公司X希望空调系统设计能够考虑到环保因素，减少对环境的负面影响，比如减少有害气体的排放，减少能源消耗等。
4. 设备稳定性原则空调系统的设备稳定性对于生产作业的连续性非常重要，任何设备故障都可能导致生产中断，对生产造成不利影响。
因此，空调系统的设计需要考虑设备的稳定性，以确保设备能够持续稳定地运行。
四、厂房水冷空调系统的设计方案1. 寒暑假期的采暖负荷设计：根据《建筑采暖规范》及《供暖、通风与空调设计规范》等规范和标准，按本地区的气象条件定期进行调查，确定该区的恒温深度和主要户外冷负荷，结合该地的气象条件，对该厂房冷负荷进行了综合分析，得出如下结果：（1）14级随机风速条件下的室外冷负荷量；（2）供暖面积计算；（3）预测室外温度和供热期间的室内温度。
2. 风冷式热泵系统的选型设计：考虑到该厂房的特殊情况，我们决定采用风冷式热泵系统作为供暖设备。
中央空调水系统设计原则以及例析水系统的设计是设计中的关键环节，也是调配好中央空调主机和末端的重要渠道。
水系统的设计除了管路之外，还包括了以及冷却塔之类的动力及储存换热设备，也是中央空调系统设计里面最难的部分，下面制冷快报就以一款中央空调系统水系统的实际设计为例，详细介绍下水系统设计原则及注意事项。
1、空调水系统的设计原则l空调水系统设计应坚持的设计原则是：力求水力平衡;防止大流量小温差;水输送系数要符合规范要求;变流量系统宜采用变频调节;要处理好水系统的膨胀与排气;要解决好水处理与水过滤;要注意管网的保冷与保暖效果。
中央空调水系统⑴、水系统设计应力求各环路的水力平衡la、技术要求l空调供冷、供暖水系统的设计，应符合各个环路之间的水力平衡要求。
对压差相差悬殊的高阻力环路，应设置二次循环泵。
各环路应设置平衡阀或分流三通等平衡装置。
如管道竖井面积允许时，应尽量采用管道竖向同程式。
(2)防止大流量小温差la、造成大流量小温差的原因设计水流量一般是根据最大的设计冷负荷(或热负荷)再按5℃(或10℃)供回水温差确定的，而实际上出现最大设计冷负荷(或热负荷)的时间，即按满负荷运行的时间仅很短的时间，绝大部分时间是在部分负荷下运行。
水泵扬程一般是根据最远环路、最大阻力，再乘以一定的安全系数后确定的，然后结合上述的设计流量，查找与其一致的水泵铭牌参数而确定水泵型号，而不是根据水泵特性曲线确定水泵型号。
因此，在实际水泵运行中，水泵实际工作点是在铭牌工作点的右下侧，故实际水流量要比设计水流量大20%-50%。
在较大的水系统设计中，设计计算时常常没有对每个环路进行水力平衡校核，对于压差相差悬殊的环路，多数也不设置平衡阀等平衡装置，施工安装完毕之后又不进行任何调试，环路之间的阻力不平衡所引起的水力工况、热力工况失调象现只好靠大流量来掩盖。
避免大流量小温差的方法考虑到设计时难以做到各环路之间的严格水力平衡，以及施工安装过程中存在的种种不确定因素，在各环路中应设置平衡阀等平衡装置，以确保在实际运行中，各环路之间达到较好的水力平衡。
采暖及空调水系统设计规范要求
1、区域供冷管网水流速不宜超过1.5m/s。
采暖管道采用无坡辐射时，管内水流速不得小于0.25m/s 。
2、民用建筑热水地面辐射供暖系统供水温度不应超过60℃，供水温度宜采用35~45℃，供回水温差不宜大于10℃。
3、热水辐射供暖与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。
直接与室外空气相邻的楼板，必须设绝热层。
4、热水地面辐射供暖系统的工作压力不宜大于0.8MPa，毛细管网供暖系统的工作压力不应大于0.6MPa .
5、分水器、集水器最大断面流速不宜大于0.8m/s。
每个分水器、集水器分支环路不宜多于8路。
每个分支环路供回水管上均应设置可关断阀门。
6、动态流量平衡阀不可与电动控制阀搭配使用，以防电动控制阀烧坏。
7、空调循环水泵定流量运行的一级泵，应与冷水机组的台数及蒸发器的额定流量相对应。
8、空调水系统的补水点，宜设置在循环水泵的吸入口处。
当补水压力低于补水点压力时，应设置补水泵。
9、空调水管接支管时，如果条件允许，宜选择支管上翻。
10、空调水异程系统宜在支管接主管处设平衡阀。
目录第一部分中央空调基础知识一、有关空调的基础知识1、空调的基本概念2、空调的分类3、有关空调的常用术语4、常用空调计量单位及换算5、几种常见空调主机形式6、中央空调机组分类二、中央空调工作原理1、空调的制冷工作原理2、空调的制热工作原理3、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1、空调的基本概念1.1什么是空调？答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。
这种制造室内气候环境的技术措施，称为空气调节，简称空调。
1.2空气调节的任务？答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。
空调环境要求的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。
空调环境允许的温度和相对湿度的波动值，称为空调精度。
舒适性空调对空调精度无严格的规定，工艺性空调、净化性空调对空调精度则有明确规定。
1.3什么是制冷剂，其工作原理是什么？答：在被冷却对象和环境介质之间传递热量，并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。
其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。
1.4什么是载冷剂，其工作原理是什么？答：将制冷装置的制冷量传递给被冷却介质的媒介物质。
空调冷冻水管道设计本次设计制冷机房独立设置，分出的冷冻水管分别送入各新风机组及各末端设备。
8.1空调冷却水系统设计8.1.1设计原则1. 空调管路系统应具备足够的输送能力；2. 合理布置管道，管道的布置要尽可能地选用同程式系统，易于保持环路的水力稳定性；3. 确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效果。
同时设计中要杜绝大流量小温差问题；4. 设计中，应进行严格的水力计算，以确保各个环路之间符合水力平衡要求，式空调水系统在实际运行中有良好的水力工况和热力工况；5. 空调管路系统应能满足中央空调部分符合时的调节要求；6. 空调管路系统设计中要尽可能多地采用节能技术措施；7. 管路系统选用的管材、配件要符合有关的规范要求；8.管路系统设计中要注意便于维修管理，操作、调节方便。
8.1.2系统水力计算过程水系统计算步骤如下：1.布置制冷机房，确定冷冻水走向及水路附件。
并画出水系统轴测图。
2.根据推荐流速和流量确定各管路管径，并计算实际流速。
3.计算水管路沿程阻力和局部阻力，最后选择冷水泵。
阻力的计算1.流量计算)-(h g p t t c QW =kg/s （8—1）式中 W ——水流量，kg/s ；Q ——设备所需提供的冷量，kW ； t g ——供水温度，℃； T h ——回水温度，℃；c p ——水定压比热，kJ/(kg ·℃)，常温时c ＝4.1868；kJ/（kg ·℃）。
2.管径的确定实际管径可由下式计算：πυ4Wd =m （8—2） 式中 d ——水管管径，m ；W ——水流量，m 3/s ； υ——水流速，m/s ；一般水系统中管内水流速按表8－1中的推荐值选取。
表8—1管径及相应的流速管径/mm 15 20 25 32 40 50 65 80 100 125闭式系统 0.3-0.5 0.5-0.6 0.6-0.7 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.3-1.8 1.5-2.0 开式系统0.3-0.4 0.4-0.6 0.5-0.6 0.6-0.8 0.7-0.9 0.8-1.0 0.9-1.2 1.1-1.4 1.2-1.6 1.4-1.8 由式8－2算出实际管径后，可按文献[1]表10－2选取与算出的实际管径相近的标准管径，之后可算出实际流速。
空调水系统设计要点空调水系统设计是空调系统中至关重要的一部分，合理的设计能够确保系统的高效运行和能源节约。
本文将从水系统的规划、水质要求、水泵选型、水管设计、冷却塔设计等方面，详细介绍空调水系统的设计要点。
一、水系统规划空调水系统的规划是整个设计过程的第一步。
在规划中，需要确定空调系统的冷负荷、冷却塔数量及位置、水循环路径等。
1. 冷负荷计算在进行冷负荷计算时，需要根据所需的制冷量和制冷负荷来确定水系统的尺寸和工作参数。
准确的冷负荷计算有助于避免系统过大或过小的问题。
2. 冷却塔数量及位置冷却塔的数量及位置应根据建筑物的需求和布局进行合理安排，以确保其正常工作和维护。
3. 水循环路径水系统的循环路径应简单明了，尽量减少冷却水管的长度和阻力，提高水的流通效果。
二、水质要求水质对于空调水系统的运行和性能具有重要影响。
合理的水质要求可以有效延长设备的寿命并降低维护成本。
1. 清洁卫生冷却水应经过适当的处理，确保水中不含有杂质、沉淀物和微生物，以免污染冷却水系统。
2. 防腐防垢采用合适的防腐剂和防垢剂，可以减少水中的氧化物和盐类含量，降低管道和设备的腐蚀和垢积。
3. PH值控制控制水的PH值在适当范围内，可以减少腐蚀和垢积的风险。
三、水泵选型水泵是空调水系统中的关键设备之一，选型时需要考虑多个因素，以确保水泵的正常运行和能效。
1. 流量和扬程根据冷却负荷和循环水路的压降，确定水泵的流量和扬程。
2. 效率和能源消耗选择具有高效率的水泵，可以降低系统的能源消耗，并减少运行成本。
3. 静音和稳定性考虑到室内使用的需求，选择低噪音、稳定性高的水泵，减少对室内环境的影响。
四、水管设计水管的设计需要考虑管道的布置、材质、直径及绝热。
1. 管道布置合理的管道布置有利于水的流通和热交换效果，应根据系统的实际情况确定。
2. 管道材质选择适合的管道材质，如PVC、钢管等，以满足系统的使用寿命和耐腐蚀性要求。
3. 管道直径根据水泵的流量和压力损失，确定合适的管道直径，以保证水的正常流通。

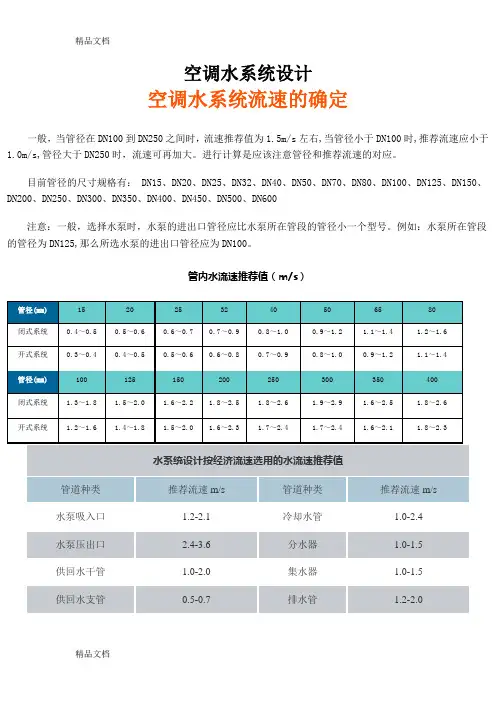

空调水系统设计空调水系统流速的确定一般，当管径在DN100到DN250之间时，流速推荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于1.0m/s,管径大于DN250时，流速可再加大。
进行计算是应该注意管径和推荐流速的对应。
目前管径的尺寸规格有： DN15、DN20、DN25、DN32、DN40、DN50、DN70、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600注意：一般，选择水泵时，水泵的进出口管径应比水泵所在管段的管径小一个型号。
例如：水泵所在管段的管径为DN125,那么所选水泵的进出口管径应为DN100。
管内水流速推荐值（m/s）水泵吸入口 1.2-2.1冷却水管 1.0-2.4水泵压出口 2.4-3.6分水器 1.0-1.5供回水干管 1.0-2.0集水器 1.0-1.5供回水支管0.5-0.7排水管 1.2-2.0供暖水流速度m/s户式水机设计经验值水管流速按1.8/S计算，流量计算公式为：管道截面积×1.8/s×3600(换算成小时)空调水系统管件附件的安装1．水泵在系统的设计位置：一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。
2．冷却塔上的阀门设计：（1）冷却塔进水管上加电磁阀(不提倡使用手动阀)（2）管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3．水质处理a水过滤：无论开式和闭式系统，水过滤器都是系统设计中必须考虑的。
目前常用的水过滤器装置有金属网状、Y型管道式过滤器，直通式除污器等。
一般设置在冷水机组、水泵、换热器、电动调节阀等设备的入口管道上b闭式水系统：冷、热水系统中必须设置软化水处理设备及相应的补水系统。

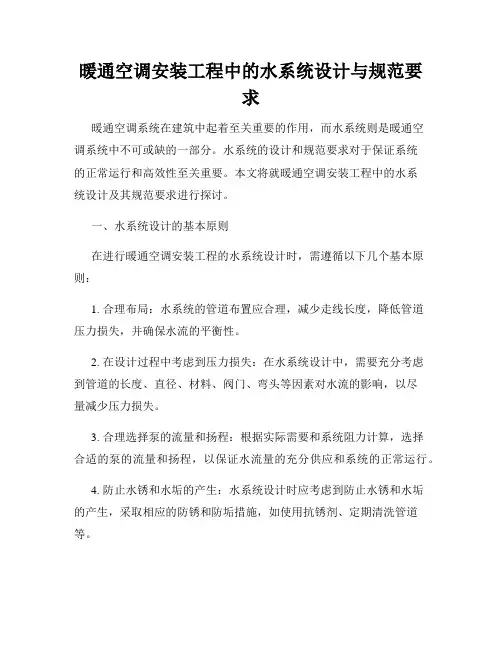

暖通空调安装工程中的水系统设计与规范要求暖通空调系统在建筑中起着至关重要的作用，而水系统则是暖通空调系统中不可或缺的一部分。
水系统的设计和规范要求对于保证系统的正常运行和高效性至关重要。
本文将就暖通空调安装工程中的水系统设计及其规范要求进行探讨。
一、水系统设计的基本原则在进行暖通空调安装工程的水系统设计时，需遵循以下几个基本原则：1. 合理布局：水系统的管道布置应合理，减少走线长度，降低管道压力损失，并确保水流的平衡性。
2. 在设计过程中考虑到压力损失：在水系统设计中，需要充分考虑到管道的长度、直径、材料、阀门、弯头等因素对水流的影响，以尽量减少压力损失。
3. 合理选择泵的流量和扬程：根据实际需要和系统阻力计算，选择合适的泵的流量和扬程，以保证水流量的充分供应和系统的正常运行。
4. 防止水锈和水垢的产生：水系统设计时应考虑到防止水锈和水垢的产生，采取相应的防锈和防垢措施，如使用抗锈剂、定期清洗管道等。
5. 水系统与建筑其他系统的协调：在设计水系统时，需要与建筑其他系统进行充分的协调，如与电力系统、给排水系统等进行合理的连接和布置。
二、水系统设计的规范要求暖通空调安装工程中的水系统设计必须符合相关的规范要求，以保证系统的安全性和可靠性。
下面是水系统设计的一些常见规范要求：1. 建筑设计规范：在水系统设计中，需遵循国家和地方的建筑设计规范，如《建筑给水排水及采暖通风与空气调节设计规范》等，确保水系统与建筑结构的协调性和安全性。
2. 暖通空调行业标准：水系统设计还需符合暖通空调行业相关的标准，如《水暖设计与施工规范》、《暖通空调工程施工及验收规范》等，确保水系统的设计和施工质量。
3. 管道材料选择要求：在进行水系统设计时，需根据实际需要选择合适的管道材料，如钢管、塑料管等，并符合相关的管道材料标准要求。
4. 泵的选型要求：根据实际需要，选择合适的泵的型号、流量和扬程，并符合相关的泵的选型标准要求。
5. 阀门和附件的选择要求：水系统设计中，还需要根据实际需要选择合适的阀门和附件，并符合相关的阀门和附件标准要求。
暖通空调系统水系统设计规范要求一、引言随着建筑技术的进步，暖通空调系统逐渐成为现代建筑中必不可少的一部分。
而水系统设计在暖通空调中起到至关重要的作用。
本文将详细介绍暖通空调系统水系统设计的规范要求，以确保系统运行效率和安全性。
二、水系统设计参数1. 流量要求水系统设计中，流量是一个关键参数。
根据建筑物的类型和需求，确定合理的流量范围。
同时，需要考虑冷却负荷、供水装置和设备选择等因素来确定具体的流量要求。
2. 温度要求温度是水系统设计中的另一个重要参数。
根据不同的需求和环境条件，设计合理的水温控制范围。
考虑到季节变化、供水温度稳定性和舒适性要求等因素，确保系统能够根据实际需求进行调整。
3. 压力要求水系统设计中的压力要求应考虑到建筑物的高度、供水装置的工作性能和设备的要求等因素。
合理确定供水压力范围，保证系统正常运行并满足各个使用点的需求。
4. 水质要求水质是水系统设计中不可忽视的一项要求。
根据当地的水质情况，制定相应的水质标准。
确保供水水质符合相关的卫生标准，并定期进行水质检测和维护。
5. 安全要求在水系统设计过程中，必须考虑到安全因素。
采取合理的水路分流设计，确保系统在紧急情况下能够保持正常运行。
同时，对水箱和管道等设施进行抗冻设计，以应对极寒气候条件下的运行。
三、水系统设计标准和规范1. 选用合适的设备和材料根据项目的需求和预算，选择合适的水系统设备和材料。
确保设备和材料的质量符合相关标准，并能够满足项目需求。
2. 设计合理的水路布局在进行水系统设计时，必须考虑到水路布局的合理性。
合理分配供水管道、回水管道和分支管道等，确保水流均匀分配，并减少压力损失。
3. 考虑系统的冷却效果针对不同建筑物和系统类型，设计合理的冷却效果。
选用适当的冷却设备，确保系统能够在热负荷高峰期保持正常运行，并保持稳定的温度控制。
4. 进行系统水力计算在水系统设计过程中，进行系统的水力计算非常重要。
通过合理的水力计算，确定管道直径、阀门和泵的选择等参数，确保系统的水流稳定。
一、空调管路系统的设计原则空调管路系统设计主要原则如下：1．空调管路系统应具备足够的输送能力，例如，在中央空调系统中通过水系统来确保渡过每台空调机组或风机盘管空调器的循环水量达到设计流量，以确保机组的正常运行；又如，在蒸汽型吸收式冷水机组中通过蒸汽系统来确保吸收式冷水机组所需要的热能动力。
2．合理布置管道：管道的布置要尽可能地选用同程式系统，虽然初投资略有增加，但易于保持环路的水力稳定性；若采用异程系统时，设计中应注意各支管间的压力平衡问题。
3．确定系统的管径时，应保证能输送设计流量，并使阻力损失和水流噪声小，以获得经济合理的效果。
众所周知，管径大则投资多，但流动阻力小，循环水泵的耗电量就小，使运行费用降低，因此，应当确定一种能使投资和运行费用之和为最低的管径。
同时，设计中要杜绝大流量小温差问题，这是管路系统设计的经济原则。
4．在设计中，应进行严格的水力计算，以确保各个环路之间符合水力平衡要求，使空调水系统在实际运行中有良好的水力工况和热力工况。
5．空调管路系统应满足中央空调部分负荷运行时的调节要求；6．空调管路系统设计中要尽可能多地采用节能技术措施；7．管路系统选用的管材、配件要符合有关的规范要求；8．管路系统设计中要注意便于维修管理，操作、调节方便。
二、管路系统的管材管路系统的管材的选择可参照下表选用：三、供回水总管上的旁通阀与压差旁通阀的选择在变水量水系统中，为了保证流经冷水机组中蒸发器的冷冻水流量恒定，在多台冷水机组的供回水总管上设一条旁通管。
旁通管上安有压差控制的旁通调节阀。
旁通管的最大设计流量按一台冷水机组的冷冻水水量确定，旁通管管径直接按冷冻水管最大允许流速选择，不应未经计算就选择与旁通阀相同规格的管径。
当空调水系统采用国产ZAPB、ZAPC型电动调节阀作为旁通阀，末端设备管段的阻力为0.2MPa时，对应不同冷量冷水机组旁通阀的通径，可按下表选用：冷冻水压差旁通系统的选择计算在冷冻水循环系统设计中，为方便控制，节约能量，常使用变流量控制。
水系统的补水设计原则(1)循环水系统的小时泄漏量，可按系统水容量VC的1%计算，系统的补水量，宜取系统水容量的2%。
(2)空调水系统的补水，应经软化处理。
仅夏季供冷使用的单冷空调系统，可采用电磁水处理器。
补水软化处理系统宜设软化水箱、补水箱的贮水容积，可按补水泵小时流量的0.5~1.0配置(系统较小时取上限，系统较大时取下限)。
补水箱或软水箱的上部，应留有能容纳相当于系统最大膨胀水量的泄压排水容积。
(3)循环水系统的补水点，宜设在循环水泵的吸入侧；当补水压力低于补水点的压力时，应设置补水泵。
仅夏季使用的单冷空调系统，如未设置软化设备，且市政自来水压力大于系统的静水压力时，则可不设补水泵而用自来水直接补水。
(4)补水泵的选择与设置，可按下列要求进行：1)各循环水系统宜分别设置补水泵。
2) 补水泵的扬程，一般应比系统补水点的压力高30~50kPa；时，应注意校核计算补水管的阻力。
当补水管的长度较长3) 补水泵的小时流量，宜取系统水容量的5%，不应大于10%。
4)水系统较大时，宜设两台补水泵，平时使用一台，初期上水或事故补水时，两台泵同时运行。
5)冷/热水合用的两管制水系统，宜配置备用泵。
(5)循环水系统的补水、定压与膨胀，一般可通过膨胀水箱来完成。
水系统的定压与膨胀，可按下列原则进行设计：1)系统的定压点，宜设在循环水泵的吸人侧。
2)水温(t)95℃≥t＞60℃的水系统：定压点的最低压力可取系统最高点的压力高于大气压力10kPa。
3)水温t≤60℃水系统：定压点的最低压力可取系统最高点的压力高于大气压力5kPa。
4)系统的膨胀水量应能回收。
5)膨胀管上禁止设置阀门。
6)膨胀管的公称直径，可按下表确定：(6)闭式空调水系统的定压与膨胀方式，应结合具体建筑条件确定。
条件允许时，特别是当系统静水压力接近冷热源设备能承受的工作压力时，应优先考虑采用高位开式膨胀水箱定压。
当缺乏安装开式膨胀水箱条件时，可考虑采用补水泵和气压罐定压。
空调水系统设计原理
空调水系统设计原理是通过循环流动的水将热量从室内空气中吸收并传递到室外，以达到调节室内温度的目的。
设计原理包括以下几个步骤：
1. 通过空调冷凝器吸收热量：在室内空气中，通过冷凝器将热空气吸入，同时将制冷剂冷却为液态。
2. 通过空调蒸发器释放热量：冷凝器中的液态制冷剂被送入蒸发器，当蒸发器内部的空气流过时，制冷剂吸收空气中的热量，从而冷却室内空气。
3. 水泵通过循环泵水：为了保持水流的循环，系统需要安装水泵，通过水泵将冷却水从蒸发器流入冷凝器，形成一个闭合的水路循环系统。
4. 通过冷却塔排放热量：冷却塔是一个用于散热的设备，将在蒸发器中吸收的热量转移到室外环境中。
5. 控制系统调节温度：系统还需配备温度控制装置，根据室内温度和设定温度之间的差异，自动调节冷却水的流量和温度，以达到所需的温度。
综上所述，空调水系统设计原理是利用循环流动的水将热量从室内空气中吸收并传递到室外，以达到调节室内温度的目的。
16空调水系统及冷凝水系统16.1空调冷热水系统类型及分区16.1.1除设蓄冷蓄热水池等的蓄能系统及用喷水室处理空气的系统外，空调水管路系统宜采用以膨胀水箱或其他设备定压的闭式循环系统。
用喷水室处理空气的开式系统应设蓄水箱，蓄水箱的水量宜按系统循环水量的5～10%确定。
16.1.2 全年运行的空调系统，应根据建筑物的负荷特性和运行要求选择水路系统的配管制式：1 建筑物所有区域同时在夏季供冷、冬季供热时，应采用两管制的空调水系统。
2 当建筑物内只有一些区域需全年供冷时，宜采用分区两管制的空调水系统。
内外区集中送新风的风机盘管加新风系统的分区两管制系统形式可参考图16.1.2。
3 当供冷和供热工况交替频繁或同时使用时，可采用四管制的空调水系统。
图16.1.2风机盘管加新风分区两管制系统16.1.3 应经技术经济比较后确定空调水系统的循环水泵配置形式：1 中小型和功能简单的工程宜采用单式泵系统(也称一次泵系统);2 系统较大、阻力较高，且各环路负荷特性或阻力相差悬殊时，宜采用在冷(热)源侧和负荷侧分别设置一级泵(也称一次泵)和二级泵(也称二次泵)的复式泵系统(也称二次泵系统); 复式泵系统冷热源侧和负荷侧的供回水共用集管(或分集水器)之间应设旁通管，旁通管上不应设置阀门；见图16.1.3。
3 2台和2台以上的一级冷水泵和冷水机组之间通过共用集管连接时，应符合26.1.5条的控制要求。
图16.1.3 复式泵空调水系统16.1.4 除设置一台冷水机组及空调冷水泵的系统外，空调水系统应能适应负荷变化改变系统流量；且根据不同系统形式可采用26.1 节的变流量措施。
16.1.5 高层建筑的空调水系统，应校核系统压力不大于冷水机组、末端装置及管路部件的承压能力，必要时应采取相应的防超压措施：1 设备、管件、管路承受的压力应按系统运行时的压力考虑。
2 一般建筑循环水泵宜安装在冷水机组进水口侧，当冷水机组入水口侧承受的压力大于冷水机组的承压能力，但系统静水压力(包括机组所在地下层建筑高度)在冷水机组承压能力以内时，可将空调冷水泵安装在冷水机组出口处，水系统可不分区。
暖通空调安装中的空调水系统规范要求暖通空调系统是现代建筑中不可或缺的一部分，它在调节室内温度、湿度和空气质量方面起着重要作用。
其中，空调水系统作为暖通空调系统的关键组成部分，对于整个系统的正常运行至关重要。
本文将详细介绍暖通空调安装中的空调水系统规范要求。
一、工程设计阶段的规范要求在进行暖通空调安装的工程设计阶段，对于空调水系统的规范要求如下：1. 设计水工程师应具有相应的资格和经验，熟悉暖通空调水系统的设计规范和技术要求。
2. 根据建筑的使用性质、面积、人员密度等因素，合理确定空调水系统的设计流量。
3. 空调水系统的设计应满足国家相关规范的要求，确保系统的安全、可靠、高效运行。
4. 在设计过程中，应考虑系统的节能性能，采用高效节能的水泵和管道材料，并合理布置水泵和阀门的位置。
5. 空调水系统的设计应符合建筑消防规范，确保消防水源和空调水系统之间的独立性。
二、施工阶段的规范要求在进行暖通空调安装的施工阶段，对于空调水系统的规范要求如下：1. 施工单位应按照设计要求准确安装水泵、水箱、冷却塔等设备，并对设备进行必要的检验和试运行。
2. 安装过程中，应保证空调水系统的管道连接牢固，无漏水现象，并合理设置支架和防震措施，避免管道产生振动和噪音。
3. 施工单位应选择优质的水泵、水箱和冷却塔等设备，并按照相关规范进行设备的验收和记录。
4. 施工人员应严格遵守施工安全规范，佩戴必要的个人防护用品，确保施工过程的安全和顺利进行。
5. 施工结束后，应进行系统的水压测试和泄漏检验，并确保系统的正常运行。
三、验收阶段的规范要求在进行暖通空调安装的验收阶段，对于空调水系统的规范要求如下：1. 验收单位应检查水泵、水箱和冷却塔等设备的安装质量，并对相应的安全控制装置进行测试，确保设备的正常运行。
2. 验收单位应检查空调水系统的管道连接、阀门和泄漏检验记录，确保系统的无渗漏现象。
3. 验收单位应对空调水系统进行水质检测，确保水质符合相关的卫生标准和要求。
空调水系统的设计原则
水系统
1、空调水系统的设计原则
l 空调水系统设计应坚持的设计原则是：
l ★力求水力平衡；
l ★防止大流量小温差；
l ★水输送系数要符合规范要求；
l ★变流量系统宜采用变频调节；
l ★要处理好水系统的膨胀与排气；
l ★要解决好水处理与水过滤；
l 要注意管网的保冷与保暖效果。
⑴、水系统设计应力求各环路的水力平衡
l a、技术要求
l 空调供冷、供暖水系统的设计，应符合各个环路之间的水力平衡要求。
对压差相差悬殊的高阻力环路，应设置二次循环泵。
各环路应设置平衡阀或分流三通等平衡装置。
如管道竖井面积允许时，应尽量采用管道竖向同程式。
（2）防止大流量小温差
l a、造成大流量小温差的原因
l ★设计水流量一般是根据最大的设计冷负荷（或热负荷）再按5℃（或10℃）供回水温差确定的，而实际上出现最大设计冷负荷（或热负荷）的时间，即按满负荷运行的时间仅很短的时间，绝大部分时间是在部分负荷下运行。
l ★水泵扬程一般是根据最远环路、最大阻力，再乘以一定的安全系数后确定的，然后结合上述的设计流量，查找与其一致的水泵铭牌参数而确定水泵型号，而不是根据水泵特性曲线确定水泵型号。
因此，在实际水泵运行中，水泵实际工作点是在铭牌工作点的右下侧，故实际水流量要比设计水流量大20%-50%。
l★在较大的水系统设计中，设计计算时常常没有对每个环路进行水力平衡校核，对于压差相差悬殊的环路，多数也不设置平衡阀等平衡装置，施工安装完毕之后又不进行任何调试，环路之间的阻力不平衡所引起的水力工况、热力工况失调象现只好*大流量来掩盖。
l
la、避免大流量小温差的方法
l★考虑到设计时难以做到各环路之间的严格水力平衡，以及施工安装过程中存在的种种不确定因素，在各环路中应设置平衡阀等平衡装置，以确保在实际运行中，各环路之间达到较好的水力平衡。
l当遇到某个或几个支环路比其它环路压差相差悬殊（如阻力差100kPa以上），就应在这些环路增设二次循环泵。
⑶、水系统的膨胀、补水、排水与排气
l a、水系统的膨胀
封闭空调冷冻水系统，应在高于回水管路最高点1-2m处设膨胀水箱。
膨胀水箱一般可选标准水箱(T905(一），其容积范围为-4.0m3.膨胀水箱设有膨胀管、补水管、溢水管和泄水管，并应设有水位控制仪表或浮球阀。
la、水系统的补水与排水
l 水系统的注水与补水均应通过膨胀水箱来实现。
因此，应将膨胀管单独与制冷站中的回水总管（或集水器）相接，这样在系统安装调试时的新注水或在平时运转中的补充水，均可通过膨胀水箱注水。
使整个水系统的注水从位置较低的回水总管（或集水器）由低向高进行，从而将管路系统中的空气由下往上通过排气阀和膨胀水箱排除。
许多工程安装为图省工省料，将膨胀水箱的膨胀管就近与较高处的回水管相接，致使系统中的空气难以排除而招致供水压力长时间不稳定。
l水系统的排水阀应设在系统的最低点（集水器或制冷机水管路最低点），以便检修时能将管路系统中的水全部排除。
la、水系统的排气
l安装在每层建筑物的风机盘管、新风机组回水管路末端最高点，均应装设自动排气阀。
如支环路较长而使管路转弯较多时，或某些水管为躲避消防管、新风管和装设在吊顶内的较大断面电缆等而有上下转弯时，均应在转弯的最高点设置自动排气阀。
旅馆水系统常见弊并之一就是水中带气，而气又难以排除，究其原因就是自动排气阀设置过少或设置不当所造成。
⑷、水系统的水处理与水过滤
l 民用建筑空调水系统的水质处理，尚未引起一些设计人员的重视。
长时间循环使用的冷冻水和冷却水往往由于重碳酸盐、细菌和藻类杂物等因素，使冷水机组中的蒸发器和冷凝器等热交换设备结垢或腐蚀,从而增大设备热阻、降低制冷量和机组寿命。
水处理：效果较好的有药物水处理法和电子水处理法。
药物水处理多用于冷却水系统的水质处理，有通用型、缓蚀型和阻垢型。
而电子水处理不但适用于冷却水系统，而且也可用于冷冻水（冷媒水）系统的水质处理，不同规格的电子水处理仪可安装在管径为D N12-DN300的管路上，水处理效果非常明显，目前在一些工程上已广泛应用。
水过滤：在水系统中设置水过滤器滤除循环水中的粉尘纤维、砂石砖块、植物性啐屑等极为重要。
常用的过滤装置有金属网、尼龙网状过滤器，Y型管道式过滤器等。
在水系统运转期间过滤器要定期清结，以保证水路畅通无阻。
⑸、管网的保冷与保温
l制冷空调管网往往由于保冷（保温）材质和厚度设计或施工不当，而造成冷（热）量损失，并在夏季可能产生大量冷凝水而影响环境。
lA、空调供冷水管的经济保冷厚度
l 冷水管道的经济保冷厚度按国标GB50189-93的规定，不应小于下表所列数据。
保温层厚度选用参考表
2、水系统热稳定性问题（待完善）
3、冷凝水系统设计（待完善）
4、水泵的选择
l 选择水泵所依据的流量L和压头(或扬程)P如下确定：
l 式中—设计的最大流量，[m3/h]
l 或—附加系数，当水泵单台工作时取；两台并联工作时取。
l 式中—管网最不利环路总阻力计算值，[kPa]；
l 1. 1~—附加系数。
l一般对于供暖：管路阻力为80~200Pa/m,总管路阻力为60kPa,考虑到末端装置、阀门、除污器、换热器等局部阻力，其总阻力约为190~30kPa。
l一般对于空调：对最远环路全长及为60~200m,一般按200~500Pa/m的比摩阻确定管径，总阻力约为100~350kPa
六、噪声控制的措施
1、空调系统噪声降低应采取以下几种措施
l （1）主要考虑降低产生噪声的声源，选用空调设备时应选用振动小，噪声低的产品，如低噪声压缩机、电机、风机、水泵、空调机、风机盘管等。
l 当空调系统中的风量一定时，选用风机压头安全系数不宜过大，必要时选用送风机和回风机共同负担系统的总阻力。
l （2）在设计空调风道系统时风道应尽量减少阻力，管道的局部阻力不可过大，尽量减少变阻管、弯头、三道、风阀等的个数。
每个送风系统的总风量和阻力不宜过大，必要时把大风量系统分成几个小风量系统。
l（3）尽量减小送风温差以减少送风量，风量减少了，风机也可能相应减小号数，噪声降低。
l（4）风道内风速应尽量在合理的范围内减少，风速降低，噪声会减弱。
l（5）在制冷空调设备上加设防振措施，以减小噪声。
l（6）在风管内或弯头处加设消声设施，如消声器、消声弯头等。
l（7）在机房或空调机内增加消声材料、吸收噪声。
l 8）根据风道内的风量以及流速来确定消声器的有效流通截面积。
（通过室内消声器的风速不宜大于5m/s，通过消声弯头的风速不宜大于8m/s，通过其他类型的消声器风速不宜大于10m/s）。
