单级双吸离心泵型号定义及安装

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉离心泵厂家为大家讲解的内容是关于卧式单级双吸泵的安装说明，希望大家能够喜欢。

现在就请大家跟着小编一起来看看下面的内容吧。

一、卧式单级双吸离心泵的结构图：二、卧式单级双吸离心泵安装说明：1.检查转速卧式单级离心泵和电机应无损坏。

2.卧式单级双吸离心泵的安装高度，加上吸油管的水力损失及其速度能量，不得大于样品规定的允许吸油高度值。

基本尺寸应符合泵机的安装尺寸。

3.卧式单级双吸离心泵的安装顺序：用地脚螺栓将泵放置在混凝土基础上，通过调节两者之间的楔形垫来校正水平，然后正确地拧紧地脚螺栓以防止行走。

在地基和泵脚后方浇筑混凝土,混凝土干燥后，拧紧地脚螺栓并再次检查。

卧式单级双吸离心泵的水平度。

校正电机轴和泵轴的同心度。

将两轴成一条直线，两轴设备外圆上的同轴度公差为0. 1mm，在端面之间沿圆周的间隙不平整度的公差为0.3mm(在连接进，出口管并进行试运行后再次检查，仍然符合上述要求)。

检查电机方向和泵方向一致后，安装联轴器和连接销。

4.进水管和出水管应提供单独的支撑，而不是由泵体支撑。

5.泵与管道之间的连接台应确保良好的气密性，尤其是进水管道必须严格防漏并安装不应有空气存储的可能性。

6.如果将卧式单级双吸离心泵安装在进水位以上，则为了启动灌溉泵，通常可以安装底阀。

也可以使用真空引水方法。

7.在通常需要水泵和出水管线之后，需要闸阀和止回阀(扬程小于20米)，止回阀安装在闸阀的后面。

上述安装方法是指不带通用底座的卧式单G双吸离心泵机组。

安装具有公共底座的离心泵，并通过调节底座和混凝土基础之间的楔形垫片来调节设备的水平。

然后在两者之间倒入混凝土。

安装要求，和不配备公共底座的机组一样。

名义直径≤50＞50-120＞120-260＞260-500＞500-800＞800-1250跳动量0.060.080.10.120.150.2·型号及意义：3、 将转子部件和螺柱装在泵体上，装好轴承体压盖。

用轴套螺母调整叶轮的轴向位置到泵体流道的中间，加以固紧。

4、 装上填料，放好中开面纸垫，盖上泵盖，打紧螺尾锥销拧紧泵盖螺母。

压紧填料压盖。

但不要将填料压得太紧，过紧会使轴套发热，同时耗能增多；也不要压得太松，过松会使液体渗漏大，水泵效率降低。

5、 装配用手转动转子，无卡擦、轻滑均匀即可。

6、 拆卸可按上述装配顺序相反进行。

轴封为软填料密封。

为了防止空气进入泵内和冷却润滑密封腔，在填料之间装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

装配与拆卸：1、 装配转子部件：依次将键、叶轮、轴套、轴套螺母、填料压盖、挡水圈装在轴上，套上双密封环，装上轴承部件和联轴器。

2、 分别检查转子部件上叶轮的密封部位外圆的径向跳动，不超过下表规定：经过静平蘅校验的叶轮，用轴套和两边的轴螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

叶轮的轴向力利用叶片骊布置、两面进水达到平衡。

泵轴由两个单列向必球轴承支承。

轴承装在轴承体内，安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压水室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

结构说明：本型泵的吸入口和叶出均在水泵的轴心线下方，与轴线垂直成水平方向。

检修时无需拆进出口水管及电动机。

从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

除轴的格料为优质碳钢外其余主要零件为铸铁制成。

泵体与泵盖构成叶轮的工作室。

在进出水法兰上，制有安装真空表和压力表的管螺孔。

进出水法兰的下部，制有放水的管螺孔。

S 、SH 型单级双吸离心泵S 型单级双吸泵·产品概述S 型单级双吸泵壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。

S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。

根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。

特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。

型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。

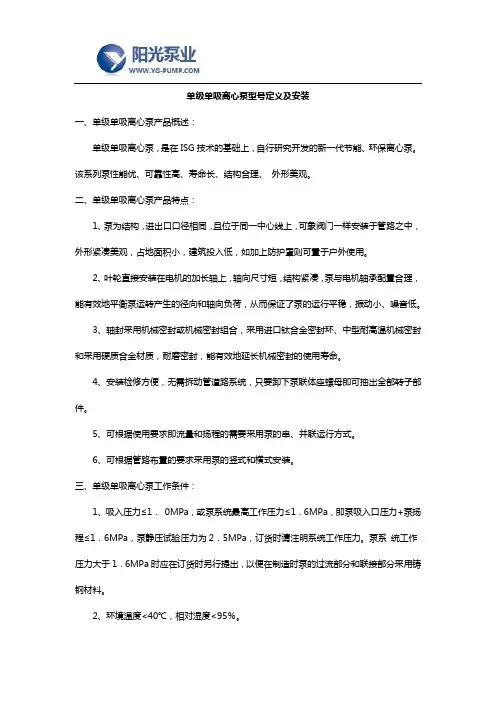

单级单吸离心泵型号定义及安装
一、单级单吸离心泵产品概述：
单级单吸离心泵，是在ISG技术的基础上，自行研究开发的新一代节能、环保离心泵。

该系列泵性能优、可靠性高、寿命长、结构合理、外形美观。

二、单级单吸离心泵产品特点：
1、泵为结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

三、单级单吸离心泵工作条件：
1、吸入压力≤1．0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，采用耐磨式机械密封。

四、单级单吸离心泵型号定义：。

SH S型单级双吸离心泵一SH型双吸泵概述SH型双吸泵系单级、双吸、泵壳中开式离心泵。

供吸送清水及物理化学性质类似于水的液体。

SH型双吸泵扬程在9米至140米时，流量为126m3/时。

液体最高温度不得超过80℃。

SH型双吸泵适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。

SH型双吸泵的型号意义：如10SH-13A等10——吸水直径被25除（即该泵吸水口直径为250毫米）。

SH—单级双吸卧式离心清水泵13——比转数被10除（该泵的比转数为130）A等——表示该泵换了不同外径的叶轮。

S型双吸泵流量范围更广：50—18000m3/时。

如500S35A等500——泵的吸入口径（mm）S——单级双吸、中心离心清水泵35——设计点扬程（m）A等——叶轮一等次切割SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。

需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。

在实际使用中SH型泵更加广泛，故一下介绍以SH型泵为主。

1.泵体 5.双吸密封环9.填料压盖二、结构说明SH型双吸泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。

SH型双吸泵水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此SH型双吸泵检修极为方便。

SH型双吸泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。

如图1所示SH型双吸泵泵体：铸铁制成。

与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。

管径最低处制有放水的管螺孔。

SH型双吸泵泵盖：铸铁制成。

在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。

SH型双吸泵叶轮：铸铁制成。

其形状是对称的，在两壁间有扭曲的叶片。

液体从两侧面进入叶轮。

制造时，经过静平衡试验。

SH型双吸泵轴：优先碳素钢制成。

单级双吸式离心泵型号参数一、型号介绍单级双吸式离心泵是一种常用的工业泵，广泛应用于供水、排水、冷却循环等领域。

其主要特点是具有良好的水力性能、高效率、稳定运行等优点。

二、参数说明1. 流量（Q）：单级双吸式离心泵的流量是指单位时间内通过泵的液体体积。

通常以立方米/小时或升/秒为单位进行表示。

流量的大小会直接影响到泵的工作效率以及输送能力。

2. 扬程（H）：扬程是指泵能够克服液体自身重力而将其提升到一定高度的能力。

通常以米为单位进行表示。

扬程的大小与泵的叶轮和泵的转速有关，一般来说，扬程越大，泵的功率需求也就越大。

3. 功率（P）：功率是指泵在单位时间内对液体做功的能力。

通常以千瓦或马力为单位进行表示。

功率的大小与流量和扬程有关，可以通过流量和扬程的数值来计算。

4. 出口直径（D）：出口直径是指泵的出口管道的直径，通常以毫米为单位进行表示。

出口直径的大小会直接影响到泵的流量和扬程。

5. 进口直径（d）：进口直径是指泵的进口管道的直径，通常以毫米为单位进行表示。

进口直径的大小也会对泵的流量和扬程产生一定的影响。

6. 轴功率（N）：轴功率是指泵传动轴上的总功率，通常以千瓦为单位进行表示。

轴功率的大小与泵的流量、扬程和效率有关。

7. 效率（η）：效率是指泵将输入的机械能转化为液体能量的比例。

通常以百分比的形式表示。

效率的大小与泵的流量、扬程、轴功率等因素有关，高效率的泵能够更好地实现能源的节约和效益的提高。

8. 重量（W）：重量是指泵本身的重量，通常以千克为单位进行表示。

泵的重量会影响到泵的安装和运输。

9. 转速（n）：转速是指泵的叶轮每分钟旋转的圈数，通常以转/分钟为单位进行表示。

转速的大小与泵的流量、扬程、功率等参数有关。

10. 特点：单级双吸式离心泵具有双吸入口，能够减少进口阻力，提高进口流量，同时也减小了泵体的振动和噪音。

此外，该泵还具有结构简单、维修方便等特点。

三、应用领域单级双吸式离心泵广泛应用于供水、排水、冷却循环等领域。

单级双吸清水离心泵型式与基本参数下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!单级双吸清水离心泵型式与基本参数1. 引言单级双吸清水离心泵作为流体输送领域中重要的设备之一，在工业、市政等领域广泛应用。

单级双吸离心泵参数引言：单级双吸离心泵是一种广泛应用于工业、建筑、农田灌溉、城市供排水等领域的常用泵类。

它具有结构简单、可靠性高、运行平稳、流量大等特点，被广泛应用于各种工况下的液体输送。

本文将详细介绍单级双吸离心泵的参数，包括流量、扬程、效率、转速等方面的内容，以帮助读者更好地理解和选择单级双吸离心泵。

一、流量参数流量是指单位时间内通过泵的液体体积。

单级双吸离心泵的流量参数通常以立方米每小时（m³/h）或立方米每秒（m³/s）为单位进行表示。

根据工况需求和泵的规格，流量范围可以从几十立方米每小时到几千立方米每小时不等，满足不同场合下的液体输送要求。

二、扬程参数扬程是指液体从进口到出口的压头差，也可以理解为液体输送所需的能量。

单级双吸离心泵的扬程参数通常以米（m）为单位进行表示。

根据泵的规格和设计，扬程范围可以从几米到几十米不等，适用于不同场合下的输送高度。

三、效率参数效率是指泵的机械能与输入能量之间的比率。

单级双吸离心泵的效率参数通常以百分比（%）表示，表示泵输送液体的效率。

高效率的泵可以将更多的能量转化为液体的压力，提高泵的使用效果。

四、转速参数转速是指泵的旋转速度，通常以每分钟转数（rpm）为单位进行表示。

单级双吸离心泵的转速参数可以从几百rpm到几千rpm不等。

不同的泵规格和工况需求会有不同的转速要求，转速可以影响泵的流量、扬程和效率等参数。

五、材质参数单级双吸离心泵的材质参数是指泵的主要构件采用的材料。

常见的材质包括铸铁、不锈钢、镍铜合金等。

不同的材质可以适应不同的液体输送要求，提供更长的使用寿命和更好的耐腐蚀性能。

六、电机功率参数电机功率是指驱动泵运转所需的电能。

单级双吸离心泵的电机功率参数通常以千瓦（kW）为单位进行表示。

电机功率与泵的流量、扬程和效率等参数相关，通常根据泵的工况要求和泵的效率选择合适的电机功率。

七、安装尺寸参数安装尺寸是指单级双吸离心泵的外形尺寸和连接尺寸。

S.SH型单级双吸离心泵说明书湘电凯士比ISO9001质量体系认证企业长沙湘电凯士比水泵制造有限公司目录一、概述 (1)二、主要结构及外形尺寸表 (1)三、装配与拆卸 (2)四、安装要求 (2)五、使用说明 (3)六、常见故障及排除方法 (5)七、工作性能参数表 (6)八、安装图及安装尺寸表（带底座/不带底座）......... ..17一概述S、SH型泵是单级双吸，卧式中开离心泵。

主要适用于: 清水及物理化学性质类似于水的液体，(液体最高温度不得超过80℃)，适合工厂、矿山、城市、电站的给排水，农田排浓灌溉和各种水利工程。

目前本厂生产的中开离心泵有30多种型号，70几个规格:100S90; 150S50，150S100; 200S42，200S63，200S95; 250S14，250S24，250S39，250S65; 300S12，300S19，300S32，300S58，300S90; 350S16，350S26，350S44，350S75，350S125; 400S90; 500S59，500S35，500S22，500S13; 600S100，600S75，600S47，600S32，600S22; 800S22, 800S32, 800S47, 800S76;泵型号意义：例如：叶轮外径第一次切割扬程为78米双吸离心泵（从电机方向看泵为顺时针方向旋转）泵进口直径为150毫米该泵车小叶轮外径相应改变泵的性能比转速被10除所得数（即该泵比转速为60）单级双吸卧式离心泵（从电机方向看泵为逆时针方向旋转）吸入口直径被25除所得数（即该泵吸入口直径为150毫米）二主要结构及外形尺寸表(一)主要结构:本型泵的主要部件有：泵体;泵盖;叶轮;;轴;双吸密封环;轴套;;轴承;等。

除轴的材料为优质碳素钢外，其余多为铸铁制成。

(根据用户需要，可以改变过流部件材质)1. S.SH型单级双吸离心泵的主要结构图2. S 型泵效果图3. S H型泵效果图4. S泵外型尺寸图5. SH泵外型尺寸图中开泵，长轴泵，多级泵，多吸头排污泵选型选长沙湘电凯士比水泵公司中开泵，长轴泵，多级泵，多吸头排污泵选型选长沙湘电凯士比水泵公司(二)单位:毫米单位:毫米中开泵，长轴泵，多级泵，多吸头排污泵选型选长沙湘电凯士比水泵公司三装配与拆卸1、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖、挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

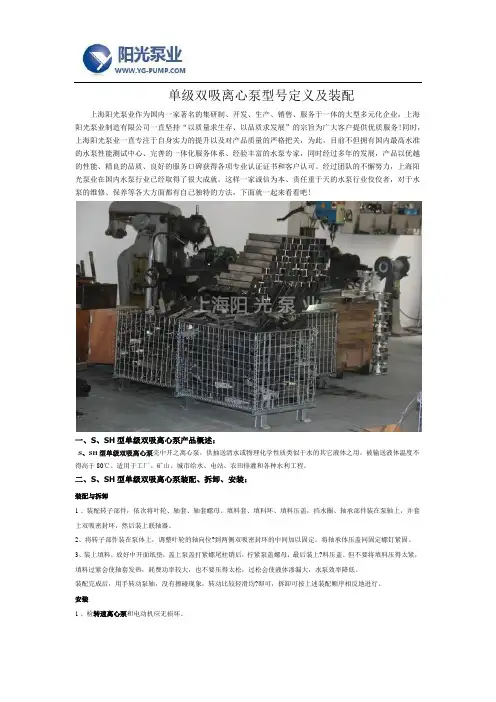

单级双吸离心泵型号定义及装配上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、S、SH型单级双吸离心泵产品概述：S、SH型单级双吸离心泵壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。

被输送液体温度不得高于80℃。

适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。

二、S、SH型单级双吸离心泵装配、拆卸、安装：装配与拆卸1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

2、将转子部件装在泵体上，调整叶轮的轴向位?到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上?料压盖。

但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均?即可，拆卸可按上述装配顺序相反地进行。

安装1 、检转速离心泵和电动机应无损坏。

2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。

基础尺寸应符合泵机组的安装尺寸。

3、安装顺序：①将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校正水平，并适当拧紧地脚螺栓，以防走动。

S型单级双吸离心泵安装使用说明书Instruction of Installation & OperationforType S Single -stage Double -suction Centrifugal Pump 长沙水泵厂有限公司Changsha Pump Works Co., Ltd.二OO七年十一月Nov, 2007一．概述GeneralS型泵系单级、双吸、水平中开式卧式离心泵，供输送不含固体颗粒的清水或物理、化学性质类似于清水的其它液体，被输送介质的温度为0℃～80℃，允许进口压力为0.6MPa，适用于工厂、城市、电站、农田、水利工程等领域的给排水用泵。

Type S pump belongs to single-stage double-suction split centrifugal pump. It transfers clear water or pure liquids physically and chemically similar to clear water. The temperature of the liquid is 0 o C~80 o C. Permissible maximum inlet pressure is 0.6 MPa. They are widely used for water supply & drainage in fields of factories, cities, mines, power stations and farmlands as well as water conservancy.型号说明：例 300S58A300－表示泵吸入口直径（mm）。

S－表示单级、双吸、中开式离心泵。

58－泵设计扬程（m）。

A－泵的叶轮外径或泵的转速改变标志。

Type description, for example: 300S58A300----Inlet diameter is 300mm)S----Single-stage, double-suction centrifugal pump58----Head at design pointA----The working performances change after the impeller is cut or the speed decreases, but the other dimensions don’t change.泵的过流部件材质为铸铁。

ISO9001国际质量体系认证企业ISO9001 QUALITY MANAGEMENT SYSTEM CERTIFICATED ENTERPRIS一．概述CS型泵系单级、双级、泵壳中开的卧式离心泵，供吸送清水或物理化学性质类似于水的其它液体，被吸送液体最高度不超过80℃。

CS型泵主要适用于工厂、矿山、城市给水、电站、水利工程、农田灌溉及排涝等。

型号意义：250 CS 65 A叶轮外径切割标记扬程为65米单级双吸卧式离心泵泵进口直径为250I.General DescriptionType CS pumps are single stage, double suction with horizontally split casings. They are suitable for pumping clean water or liquid similar to it in physical and chemical properties at a temperature not exceeding 80℃.Type CS pumps are adoptable in factories, mines, water works, power stations, hydraulic engineering, irrigation or drainage services in agriculture, etc.The nomenclature of the model is based on its size and characteristic. For example:250 CS 65 AImpeller diameter once cut to meet the required parametersHead 65mSingle-stage, double-suction, horizontal centrifugal pumpDiameter of the suction nozzle is 250mm二．结构说明从联轴器端看，CS型泵均为顺时针方向旋转。

单级双吸离心泵的组装
单级双吸离心泵的组装:单级双吸离心泵的吸入口和排出口在泵的轴线下方，水平方向垂直于该轴线，检修时无需拆卸进水，排出管路及电动机(或其他原动机)。

本文主要介绍单级双吸离心泵的组装。

一、组装转子1、叶轮应安装在轴的正确位置，而不是在一侧，否则会导致与泵壳的轴向间隙不均匀并引起摩擦。

2、安装套筒并拧紧套筒螺母。

为了防止水沿轴泄漏，应使用密封橡胶圈填充轴套和螺母之间的间隙。

组装后，请确保橡胶环被套筒螺母压紧，并且螺母和套筒已拧紧。

3、将密封环、填料套、水封环、填料压盖及挡水圈装在轴上。

4、安装轴承端盖和轴承，拧紧轴承螺母，然后安装轴承体并拧紧轴承体和轴承端盖。

5、装上联轴器。

二、吊入转子
1、上述步骤完成之后，然后将装好的转子组件平稳地吊入泵体内。

2、密封环安装到位后，转动转子以观察密封环是否有摩擦，调整密封圈，直到盘动转子感到轻快为止
三、扣上泵盖拧紧离心泵的泵盖后，拧紧泵结合面螺栓及两侧的轴承体压盖。

然后，转动转子，看是否与以前有所不同。

如果没有明显异常，就可以连接空气管，密封水管等，然后增加填料，紧接着，就可以找正联轴器了。

S系列单级双吸离心泵安装使用说明书用户使用须知1、管路安装后，应及时、定期清洗管路，排除杂质、污物，以保证管路畅通，同时也防止杂物进入泵腔，损伤过流部件。

2、接地线接地应可靠。

3、三相接线应牢固，无虚接现象，以免电机因缺相烧毁。

4、严禁手提电缆。

5、使用前请检查电机、电缆是否绝缘。

6、泵从电机方向看，为顺时针方向旋转，使用时，严禁反转。

7、设备运行之前，应检查进出口管路开启情况，要求进口阀门全开，出口阀门全关，泵启动后，再逐渐开启出口阀门，同时监控电机电流，要求通过调整阀门开度，将电流控制在额定电流之内。

8、泵调试时，如果电机电流过载严重，应重新校核系统装置扬程与泵的扬程是否匹配，如果管路系统装置扬程明显小于泵提供的扬程，将导致泵大流量运行，这时应重新考虑泵的选型是否合适。

9、泵未能断电的情况下，任何人员勿进入泵池。

10、在机组长期停用期间，应将泵提出水面，以免电机受潮或泵锈蚀。

300S58A型号意义：300：泵的进口直径（mm），S：S型双吸卧式离心泵，28：泵设计点扬程（m），A：叶轮第一次切割轴承和平衡装置：泵支撑两端均为深沟球轴承。

泵的轴向力由双吸叶轮平衡，残余轴向力由滚动轴承承担。

安装前的准备根据产品安装外型图的尺寸，做好必要的安装准备工作。

按照标准，混凝土基础必须有足够的强度和重量（为机组总重的3~5倍），以确保安装安全可靠。

将机组放在基础上之前，混凝土基础必须达到所要求的强度、表面应光滑平整。

现场安装1、确认混凝土基础在装泵之前已坚固，表面光滑平整。

2、把地脚螺栓插入设备（或。

SH型单级双吸卧式离心泵结构说明：SH型单级双吸中开泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。

如根据用户特殊订货需要也可改为顺吋针旋转。

SH型农田灌溉水泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。

除轴的材料为优质碳素钢外，其馀多为铸铁制成。

泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。

叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。

泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。

SH型单级双吸卧式离心泵参数范围：流量(Q):160—18000m3/h扬程(H):12—125mSH型单级双吸卧式离心泵型号意义：6-SH-6-A6-泵的进口直径为6寸SH-卧式单级双吸清水中开泵6-泵的比转速的1/10取整A-叶轮外径切割代号泵型号流量Q扬程H（m）转速n（r/min）功率N（KW）效率η（%）最大允许吸上真空高度（m）m3/h L/S轴功率Pa配套功率6SH-612616219835455584787029004045.851.05572757456SH-6A 11214418031405067625529003033.838.54568727056SH-913017022036.247.261.25247.635290025.327.631.33774806756SH-9A 12014418031405043.84035290018.520.924.53072757058SH-6290234506510093.5290079.185.011062714.52888082.588.6738SH-6A 16021526544.559.773.685.175.670.2290060.364.271.4906169714.58SH-9213288351608097.56962.55029005561.367.8757480715.34.558SH-9A 18027032450709054.54637.529004148.351556570655.55.03.88SH-132162883426080954841.335290034.938.140.2458185815.03.61.88SH-13A 198270310557586433631290030.533.134.4377680765.24.23.010SH-63604866121001351707165.156145091.5109130132767972610SH-6A3609561145076.7110746486 540130150545089.498777510SH-936048661210013517042.538.532.5145055.561.567.775758380610SH-9A 3244685769013016035.530.525145040.245.747.855788582610SH-133604865761001351602723.519145033.136.236.445808682610SH-13A 3424144829511513422.220.317.4145025.827.628.637808380610SH-1936048657610013516017.51411145021.421.822.130808578610SH-19A 3204325048912014013.7118.6145015.415.815.822788272612SH-659079293616422026098908214502132452793007480755.44.53.512SH-6A 57675591816021025586787014501902172462607174715.54.73.612SH-6B 5402090015020025072675714501611802002507073705.64.93.812SH-957679297216022027065585014501281491681808084794.54.54.512SH-9A 530720893147200248554942145099.21161311558083784.512SH-9B 50468483514019023247.24337145082.597.71081357982784.512SH-1361217038145076.29083 4.5792 90020025032.225.579.878.1878012SH-13A 550720810153200225312620.5145058.160.758758084784.512SH-196127929351702202602319.414145047.349.847.6558184754.512SH-19A 504720900140200250201611.5145034.838.337.6457982754.512SH-2861179290017022025014.51210145021.832.233.1378183744.512SH-28A 52268579214519022011.8108.7145022.423.324.4307580774.514SH-68501250166323634746114012510014504505256206807281733.514SH-6A 85011801570223328436125112901470391462550630708703.514SH-6B 7451100146020730540510896771470313373422500707772.53.514SH-99721260144027035040080756514702683063194007984803.514SH-9A 9001170133025032537070655614502202472573007884793.514SH-9B 82610801225230300340595547.514501781982062607582773.514SH-13972126014802703504105043.83714701641791882208184793.514SH-13A86411202403104136147012113018080843.51330370301368014SH-1997112601440270350400322622145099.710295.71328588823.514SH-19A 864112012962403103602621.516.5145076.577801108085733.514SH-28971126014402703504002016.213.4145064.465.370758285753.514SH-28A 864104412602402903501613.410145050.247.648.3557580713.520SH-614502016230040356064010898.48997058568073580072.579.576420SH-6A 1349187021403755205959385779704905646076307077743.620SH-9115020162450430560680665950970340390433500828377420SH-9A 140519102270390530630585042970300347360400747572420SH-9B17634904297027335574420SH-131550201624104305606704035.130970206219247280828880420SH-13A18705203197018624085420SH-19162020162340450560650272215970148117137180808270420SH-19A 129618702016360520560231714970111108101130738076420SH-281620201645056015.2112.897078.97911085894232564610.6788624SH-927503420393076495010928071609606897277309008791881.324SH-9A 25503168364070888010106461539605165856107108690862.524SH-9(J)26007503973031938090 4.824SH-132502316834996958809725647.4389704604654265508388802.524SH-1924803170396070088011003732229702953102793808689852.524SH-19A 230428803600640800100031.527209702352382312808489852.524SH-2025003600694.4100024.521745238.324834070835.553800105520.4255.982.5 4.824SH-2823402880342065080095023.521189701871952072508084.5812.524SH-28A 23402880342065080095017.515.513970145148154185778278.52.532SH-1947005500601064601305135016707953532.528.925.4730575580567567630788483.580.43.532SH-19A 45505310580062501260147516001735312926.523730492500496487560788483.580.43.5。

10SA-6单级双吸离心泵 10SA-6单级双吸离心泵 10SA-6单级双吸离心泵是一种卧式单级离心泵，该型号的泵适应于工厂、城市、矿山、电站、农田、水利工程等领域。

用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃。

允许最大进口压力0.6MPa 10SA-6单级双吸离心泵型号意义： 10——吸入水口径被25除(即吸入口径为250mm) SA——单级双吸离心泵 6——比转数被10除化整的约数 J——表示额定转速变化 A——表示叶轮外径第一次变化，A、B、C……依次类推 10SA-6单级双吸离心泵参数范围： 流量Q：432～720m3/h 扬程H：96～89m 电机功率：250kw 转速：1480r/min 进口直径：250mm 出口直径：200mm 10SA-6单级双吸离心泵构型式： 泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。

轴封可采用软填料密封和机械密封。

旋转方向：从电机端向泵看，SA型泵为逆时针方向旋转，即吸入口在左，吐出口在右。

xxxS-xx型泵为顺时针方向旋转，即吸入口在左右，吐出口在左。

也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

主要零部件材质：泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢和黄铜制造，但须在订货合同上注明。

10SA-6单级双吸离心泵成套范围：成套供应泵、电机、联轴器。

泵吸入口径≤200mm配公用底座，其余不配底座，但是根据用户的要求可以配公用底座。

【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。

该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。

S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。

中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

【S、SH型中开式单级双吸离心泵】型号意义：【S、SH型中开式单级双吸离心泵】性能范围：泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【S、SH型中开式单级双吸离心泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。

泵体的设计压力为1．6MPa和2．OMPa。

为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。

泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。

叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S泵的水力效率。

对叶轮进行动平衡，确保S泵的运行平稳。

轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。

轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。

磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。

既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。

轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。

单级双吸中开泵怎么安装？
双吸中开泵是一种应用范围非常广泛的水泵，有分立式和卧式两种，在安装上又有什么区别呢？
叶轮安装在泵壳之内并紧固在泵轴上，泵轴是由电机进行直接的带动。

以下为该种泵的安装位置的选择方法。

1、在确保安全的情况下，中开泵(单级双吸离心泵)安装位置尽可能靠近水源和陡坡，能够缩短进出水管的长度以减少不必要的弯管和接头和减少漏气可能和扬程损失。

2、双吸中开泵(单级双吸离心泵)距河面或进水池水面的垂直高度，在枯水位时需要小于中开泵安的允许较大吸水扬程，且在洪水季节不淹没机组。

3、安装双吸中开泵的地点要有足够的工作场地，以便拆卸和检修。

4 、安装中开泵的地基应坚固、干燥，以免中开泵安在运行中因震动造成下陷和电机受潮。

双吸中开泵的安装位置选择可以按照上述的几点方法来进行选择。
