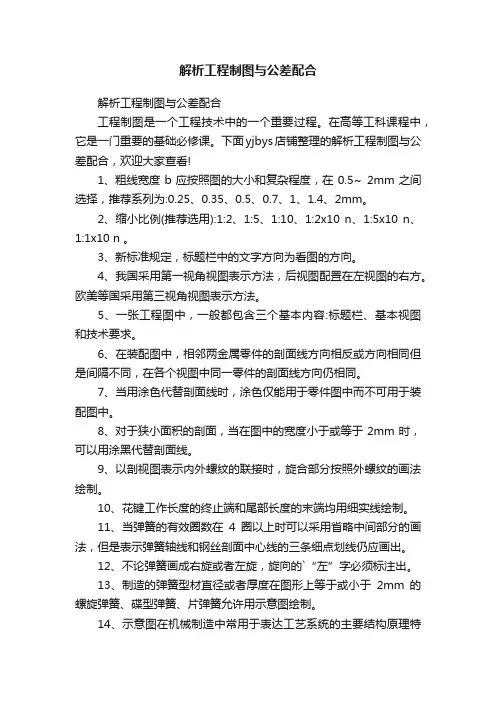

解析工程制图与公差配合解析工程制图与公差配合工程制图是一个工程技术中的一个重要过程。
在高等工科课程中,它是一门重要的基础必修课。
下面yjbys店铺整理的解析工程制图与公差配合,欢迎大家查看!1、粗线宽度b应按照图的大小和复杂程度,在0.5~ 2mm之间选择,推荐系列为:0.25、0.35、0.5、0.7、1、1.4、2mm。
2、缩小比例(推荐选用):1:2、1:5、1:10、1:2x10 n、1:5x10 n、1:1x10 n 。
3、新标准规定,标题栏中的文字方向为看图的方向。
4、我国采用第一视角视图表示方法,后视图配置在左视图的右方。
欧美等国采用第三视角视图表示方法。
5、一张工程图中,一般都包含三个基本内容:标题栏、基本视图和技术要求。
6、在装配图中,相邻两金属零件的剖面线方向相反或方向相同但是间隔不同,在各个视图中同一零件的剖面线方向仍相同。
7、当用涂色代替剖面线时,涂色仅能用于零件图中而不可用于装配图中。
8、对于狭小面积的剖面,当在图中的宽度小于或等于2mm时,可以用涂黑代替剖面线。
9、以剖视图表示内外螺纹的联接时,旋合部分按照外螺纹的画法绘制。
10、花键工作长度的终止端和尾部长度的末端均用细实线绘制。
11、当弹簧的有效圈数在4圈以上时可以采用省略中间部分的画法,但是表示弹簧轴线和钢丝剖面中心线的三条细点划线仍应画出。
12、不论弹簧画成右旋或者左旋,旋向的`“左”字必须标注出。
13、制造的弹簧型材直径或者厚度在图形上等于或小于2mm的螺旋弹簧、碟型弹簧、片弹簧允许用示意图绘制。
14、示意图在机械制造中常用于表达工艺系统的主要结构原理特征。
15、标注尺寸线:当采用箭头而位置不够时,允许用圆点或斜线代替。
16、在与竖直方向夹角30度的范围内应该避免标注尺寸,当无法避免时可以采用引出线水平标注。
17、标注斜度、锥度时,符号方向应与斜度、锥度方向一致。
18、标注板状零件厚度时,可以在尺寸数字前加注符号“t”。
习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。
必要时,必要时也允许加长幅面,但必须按整数倍加长。
2.图纸可横放(X型)或竖放(Y型),其格式分为和两种,但应注意,同一产品的图样只能采用一种格式。
3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。
4.机械图样中,图线一般只有两种宽度,分别为粗线和细线,其宽度比例为2:1,粗线宽度优先米用。
5.平面图形的尺寸按其作用不同,分为和两类。
二. 选择题1.下面哪个比例是原值比例?A 1:1B 2:1C 1:22.下面哪个比例是放大比例?A 1:1B 2:1C 1:23.下面哪个比例是缩小比例?A 1:1B 2:1C 1:24.我国的国家标准简称“国标”,其代号为GB或GB/ToA GB表示强制性国家标准,GB/T表示推荐性国家标准。
B GB/T表示强制性国家标准C GB表示推荐性国家标准。
5.机械图样中,图线一般只有两种宽度,分别为粗线和细线,其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种?各种幅面大小之间有何规律?2.说明比例1: 2和比例2: 1的意义。
3.字体的号数表示什么?写出国标中规定的字号系列。
4.图样中书写的文字必须做到哪些要求?5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。
6.写出国家标准中规定的图线宽度系列。
机械图样中的图线宽度分哪几种?7.完整的尺寸由哪几部分组成?它们各有哪些规定?各类尺寸标注的基本规则是什么?8.圆的直径、圆弧的半径以及角度的注法分别有什么特点?9.书写不同方向的尺寸数值时有什么规则?10.圆的直径、圆弧的半径、角度的标注分别有什么特点?11.什么是斜度?什么是锥度?分别说明Zl:5表示什么?1:5表示什么?12.徒手草图应达到哪些基本要求?如何徒手绘制各种直线和圆?13.试述绘制平面图形的方法和步骤。
bl四. 几何作图:在图纸上按1:1比例画出吊钩的平面图形。
公差与配合试题及答案一、选择题1. 公差是指用来限制零件几何尺寸和位置误差的一种技术要求,在工程制图中一般用“±”表示。
下列对公差的描述正确的是:A. 公差是指零件的最大尺寸误差B. 公差是指零件的最小尺寸误差C. 公差是指零件的实际尺寸值D. 公差是指零件的允许尺寸范围答案:D2. 配合是指由两个或多个零件相互连接而形成的整体结构。
下列说法中,描述正确的是:A. 配合只包括两个零件的连接方式B. 配合只包括三个以上零件的连接方式C. 配合只包括零件的正常连接方式D. 配合包括零件的任何连接方式答案:D3. 下列关于配合公差的说法中,正确的是:A. 配合公差的大小由零件的最大尺寸决定B. 配合公差的大小由零件的最小尺寸决定C. 配合公差的大小与零件的尺寸无关D. 配合公差的大小由零件的允许尺寸范围决定答案:D二、判断题判断下列说法的正误,正确的在括号中打“√”,错误的打“×”。
1. (√)公差的大小与零件的尺寸范围有关。
2. (×)配合只包括两个零件的连接方式。
3. (×)公差是指零件的实际尺寸值。
三、简答题1. 什么是配合公差?请简要描述其作用。
配合公差是指用来限制配合零件之间几何尺寸和位置偏差的技术要求。
其作用主要有以下几点:- 确保零件之间的互换性,使得同一类型的零件能够互相替换使用。
- 控制零件之间的相对位置和间隙,保证装配后的整体结构稳定性和工作性能。
- 提高生产效率和降低生产成本,通过控制公差范围,使得零件的制造和装配更加方便和精确。
2. 根据配合公差的大小,配合可以分为哪几类?请简要描述每类配合的特点。
根据配合公差的大小,配合可以分为以下几类:- 精密配合:公差范围小,零件之间的间隙很小,要求加工精度高。
适用于要求较高的精密仪器、机械零件等。
- 普通配合:公差范围适中,零件之间的间隙一般,加工精度相对较低。
适用于一般机械装配和制造。
- 松配合:公差范围较大,零件之间的间隙相对较大,加工精度要求较低。

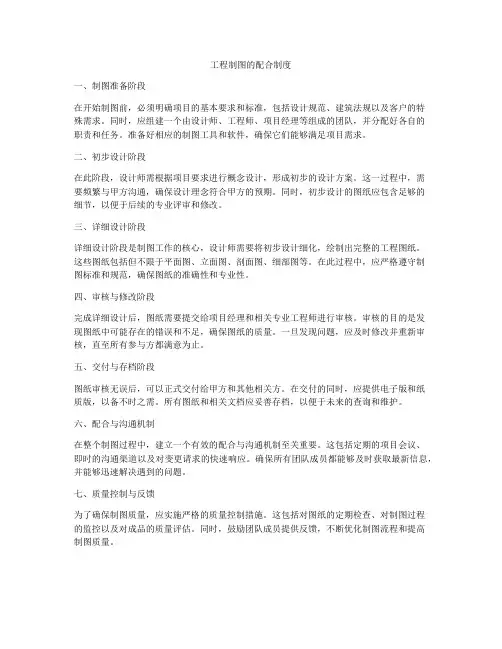

工程制图的配合制度一、制图准备阶段在开始制图前,必须明确项目的基本要求和标准,包括设计规范、建筑法规以及客户的特殊需求。
同时,应组建一个由设计师、工程师、项目经理等组成的团队,并分配好各自的职责和任务。
准备好相应的制图工具和软件,确保它们能够满足项目需求。
二、初步设计阶段在此阶段,设计师需根据项目要求进行概念设计,形成初步的设计方案。
这一过程中,需要频繁与甲方沟通,确保设计理念符合甲方的预期。
同时,初步设计的图纸应包含足够的细节,以便于后续的专业评审和修改。
三、详细设计阶段详细设计阶段是制图工作的核心,设计师需要将初步设计细化,绘制出完整的工程图纸。
这些图纸包括但不限于平面图、立面图、剖面图、细部图等。
在此过程中,应严格遵守制图标准和规范,确保图纸的准确性和专业性。
四、审核与修改阶段完成详细设计后,图纸需要提交给项目经理和相关专业工程师进行审核。
审核的目的是发现图纸中可能存在的错误和不足,确保图纸的质量。
一旦发现问题,应及时修改并重新审核,直至所有参与方都满意为止。
五、交付与存档阶段图纸审核无误后,可以正式交付给甲方和其他相关方。
在交付的同时,应提供电子版和纸质版,以备不时之需。
所有图纸和相关文档应妥善存档,以便于未来的查询和维护。
六、配合与沟通机制在整个制图过程中,建立一个有效的配合与沟通机制至关重要。
这包括定期的项目会议、即时的沟通渠道以及对变更请求的快速响应。
确保所有团队成员都能够及时获取最新信息,并能够迅速解决遇到的问题。
七、质量控制与反馈为了确保制图质量,应实施严格的质量控制措施。
这包括对图纸的定期检查、对制图过程的监控以及对成品的质量评估。
同时,鼓励团队成员提供反馈,不断优化制图流程和提高制图质量。
工程制图习题答案
一、基础图形绘制
1. 绘制一个长100mm,宽50mm的矩形,并在四个角上各添加一个半径为10mm的圆角。
2. 在上述矩形内部,绘制一个长80mm,宽40mm的内矩形,内矩形与外矩形之间的距离为10mm。
二、尺寸标注
1. 对上述图形进行尺寸标注,包括外矩形的长、宽,圆角半径,以及内矩形的位置尺寸。
2. 添加必要的线型标注,如中心线、对称线等。
三、公差配合
1. 假设外矩形的长和宽的公差均为±0.1mm,圆角的公差为±0.2mm,标注相应的尺寸公差。
2. 假设内矩形与外矩形之间的距离公差为±0.05mm,进行相应的尺寸公差标注。
四、视图表达
1. 绘制上述图形的主视图和俯视图,展示不同视角下的图形特征。
2. 若图形具有对称性,可以只绘制一半,并用对称线表示另一半。
五、剖面图与断面图
1. 对外矩形的一个角进行剖面,展示内部结构。
2. 绘制内矩形的断面图,展示其与外矩形的关系。
六、焊接符号
1. 若图形中包含焊接部分,添加焊接符号,并说明焊接类型和要求。
七、材料说明
1. 对图形中使用的材料进行说明,如金属材料的牌号、塑料材料的类
型等。
八、技术要求
1. 根据图形的特点,添加必要的技术要求,如表面粗糙度、热处理要
求等。
请注意,以上内容仅为示例,具体的习题答案应根据实际的题目要求
进行编写。
在实际的工程制图中,还需要遵循相关的制图标准和规范。
1.以孔为基准去配轴,为基孔制。
以轴为基准去配孔,为基轴制。
因为孔的加工比较困难所以一般采用基孔制。
基轴制一般先有轴时,为轴配孔时采用.2.公差配合在应用中,需以轴来配孔的场合,就用基孔制,如轴与轴承内圈的孔和与其它零件的孔的配合的就选用基孔制配合。
因轴比孔加工容易,因此多选用基孔制;必须以轴为基准时就得选基轴制,如与轴承外圈配合的孔或与其这外购件配合的孔就得用基轴制。
一般配合代号中孔用H表示的为基孔制,如H7/k6。
轴用h表示的为基轴制,如M7/h6。
但H7/h6,这种配合是基孔制还是基轴制,需根据实际情况进行具体分析。
孔公差带代号是有大写的英文字母和公差等级数字组成。
40H7、60M8轴公差带代号是有小写的英文字母和公差等级数字组成。
25k8、36d9Φ4H6 意思是直径为4mm的孔,公差带代号为H,公差等级代号为6。
当H为小写h时,就是轴,后面代号的解释是一样的。
(因为实际加工时4mm的孔或轴实际加工尺寸不可能正好是4mm,会有一定的误差值,H6 H7 H8是代表误差值允许的范围,具体是代表的是多少得查书才知道)3.公差及配合,大写字母代表孔的基本偏差,小写字母代表轴的基本偏差.H8/h7表示基孔制8级的孔和基轴制7级轴的间隙配合.以此类推.6.罗纹M24*1.5 表示直径24mm*螺距1.5mm的普通螺纹.7.平键8*16 表示宽8mm,长16,缺厚.8.锥销B10*60 表示B型公称直径10mm,长60mm的锥销.9.齿轮40Cr 表示合金结构钢40号铬钢.10.旋塞A3 就是现在的Q235碳素结构钢.11.滚珠轴承7206 旧代号,表示圆锥滚子轴承,外径=62mm,内径=30mm.12.步近电机130BF001 电机型号.问卖电机的.13.螺栓12*45 应是M12*45 表示直径12mm 长45mm的普通螺栓.4.在国标中,公差由两部分组成。
一是:标准公差;二是:基本偏差。
标准公差由IT表示,有十二个等级,等级越小,精度越高。

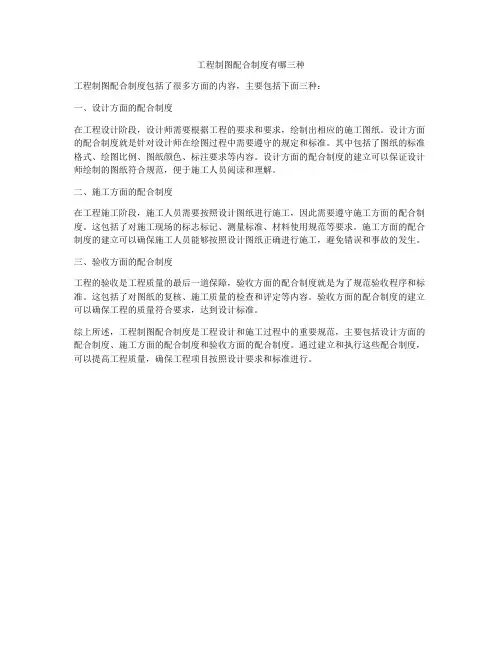

工程制图配合制度有哪三种
工程制图配合制度包括了很多方面的内容,主要包括下面三种:
一、设计方面的配合制度
在工程设计阶段,设计师需要根据工程的要求和要求,绘制出相应的施工图纸。
设计方面的配合制度就是针对设计师在绘图过程中需要遵守的规定和标准。
其中包括了图纸的标准格式、绘图比例、图纸颜色、标注要求等内容。
设计方面的配合制度的建立可以保证设计师绘制的图纸符合规范,便于施工人员阅读和理解。
二、施工方面的配合制度
在工程施工阶段,施工人员需要按照设计图纸进行施工,因此需要遵守施工方面的配合制度。
这包括了对施工现场的标志标记、测量标准、材料使用规范等要求。
施工方面的配合制度的建立可以确保施工人员能够按照设计图纸正确进行施工,避免错误和事故的发生。
三、验收方面的配合制度
工程的验收是工程质量的最后一道保障,验收方面的配合制度就是为了规范验收程序和标准。
这包括了对图纸的复核、施工质量的检查和评定等内容。
验收方面的配合制度的建立可以确保工程的质量符合要求,达到设计标准。
综上所述,工程制图配合制度是工程设计和施工过程中的重要规范,主要包括设计方面的配合制度、施工方面的配合制度和验收方面的配合制度。
通过建立和执行这些配合制度,可以提高工程质量,确保工程项目按照设计要求和标准进行。
浅析如何做好施工图设计中各专业的协调配合摘要:虽然建筑行业的发展使各类建筑的综合功能得到大幅提升,但也存在着各专业人员互不沟通,闭门造车的现象,这种现象的存在不仅影响着设计成果的质量和水平,也威胁着项目的整体性和安全性。
本文在对现存问题进行简单介绍的基础上,主要以建筑和结构专业的协调配合为例,对如何做好施工图设计工作中不同专业的协调配合工作进行了分析与讨论。
关键词:施工图;设计;专业协商1 引言施工图是工程项目参与各方明确自身职责、开展本职工作的重要依据,施工图设计工作质量的高低在很大程度上决定着项目最终能够达到一个怎样的高度。
建筑行业的迅猛发展使得施工图设计工作的参与者越来越多,但是在实际操作过程中,却经常会发生一些因部门间协调度不够、相互推诿工作和责任而导致的设计失误或不足,这不仅会对设计工作自身的水平造成影响,还容易留下安全隐患。
因此,如何对施工图设计工作中各专业进行协调、配合就成为了摆在有关工作人员面前的一道亟待解决的问题。
为此,笔者结合自身理论知识和实践经验,在总结现阶段的工作中存在问题的基础上,对如何处理这一问题进行分析和探讨。
2 建筑与结构专业在设计阶段协调的配合问题2.1 高宽比问题对于结构的高宽比,国家有关部门早已有了详尽的规定,例如a级建筑6、7度抗震设防烈度时的框架——剪力墙结构高宽比应≤5;b级建筑6、7度抗震设防烈度时的框架——剪力墙结构高宽比应≤7。
一般来说,建筑的进深越浅,户型越好,造价越高,所以不少设计人员都会将多层户型应用于高层建筑当中,笔者曾经见过仅有10m进深的100m建筑设计方案,这样的设计方法根本无法控制结构层间位移比,使设计方案和总平不得不进行再一次的调整,白白浪费了大量的时间和精力。
2.2 平面布置问题在建筑与结构专业的配合过程中,长度和结构断缝是一个非常常见的问题。
在实际工作中,建筑往往会因为立面或平面而要求结构不断缝,设计人员有时也会浅显的以为这样能够在一定程度上降低建筑的造价,不过在立面情况允许的情况下,使用断缝反而会更加节约,且能够消除日后出现温度裂缝的安全隐患。
公差与配合试题及答案导语:公差与配合是工程制图和工程测量中重要的概念和技术要求。
掌握公差与配合的知识对于工程设计和生产具有重要的意义。
下面是一些关于公差与配合的试题,以及它们的详细答案和解析,希望对大家理解和掌握该知识有所帮助。
一、选择题1. 在工程制图中,下列哪项属于公差的作用?A. 保证零件的尺寸精度B. 保证零件的形位精度C. 保证零件的外观质量D. 保证零件的材质质量答案:A2. 下列关于配合公差的说法中,正确的是:A. 工作配合公差是由设计要求所确定的B. 工作配合公差是由加工设备的精度所决定的C. 工作配合公差是由零件的材质所决定的D. 工作配合公差是由制造工艺所限制的答案:A3. 下图是一个轴和孔的配合示意图,根据图中的尺寸数据,该配合的公差等级(H7-p6)应为:(图片)A. IT7-IT6B. H6-H7C. H7-p6D. P6-H7答案:C二、判断题1. 公差是指零件工作时所容许的尺寸偏差和形位偏差。
正确/错误答案:正确2. 配合是指两个或两个以上零件之间由于尺寸和形位精度关系而相互制约的关系。
正确/错误答案:正确3. 公差是由设计师根据零件用途和要求来确定的。
正确/错误答案:正确三、计算题1. 对于一对轴和孔的配合,已知轴的基本尺寸为20mm,孔的基本尺寸为20.05mm,要求该配合的过盈量为0.025mm,那么轴的最大尺寸和孔的最小尺寸分别应为多少?答案:轴的最大尺寸为(20 + 0.025)mm = 20.025mm,孔的最小尺寸为(20.05 - 0.025)mm = 20.025mm2. 对于一对轴和孔的配合,已知轴的基本尺寸为50mm,孔的基本尺寸为50.3mm,要求该配合的过盈量为0.1mm,那么轴的最大尺寸和孔的最小尺寸分别应为多少?答案:轴的最大尺寸为(50 + 0.1)mm = 50.1mm,孔的最小尺寸为(50.3 - 0.1)mm = 50.2mm解析:配合的过盈量是指轴的最大尺寸与孔的最小尺寸之间的差值。
历年各部分考题分析第一部分工程制图与公差配合 (2)第二部分工程材料 (10)第三部分产品设计 (16)第七部分计算机应用 (34)第一部分工程制图与公差配合试题统计分析:五年平均:25分,逐年增加1.分析2004年试题:(1)单项选择题共4+3道,10分(2)简答题1道5分共15分,约占8%2.分析2005年试题:(1)单项选择题共3+3道,9分(2)简答题2道10分共19分约占10%;3.分析2006年试题:(1)单项选择题6+3道,12分(2)简答题1道5分;另外综合一、三章题目1道10分,共20分。
共27分,约占13.5%;4.分析2007年试题:(1)单项选择题4+5道,14分(2)简答题1道5分(3)简答应用题1道10分共29分,约占14.5%;5.分析2008年试题:(1)单项选择题4+4道,12分(2)简答题1道5分(3)综合应用题1道20分共37分,约占18.5%;2008年试题1.在工程图样上,齿轮齿根圆的线型为A)细实线B)粗实线C)细点划线D)细虚线2. 尺寸。
50h7 的A)上偏差、下偏差均大于0B)上偏差为正值,下偏差为0C)上偏差、下偏差均小于0D)上偏差为0,下偏差为负值3.图样上四个相同光孔的尺寸标注正确的为A)4xφ10H6B)4x6h6C)4-φ10H6D)4-010h64.表面粗糙度Rz的数值为A)以mm为单位B)um为单位C)以nm为单位D)百分比数值21.轴线垂直相交的圆柱与圆锥,下图中相贯线画法正确的是22.平键与轴键槽之间的A)键宽尺寸为基孔制配合B)键高尺寸为基轴制配合c)键宽尺寸为基轴制配合D)键高尺寸为基孔制配合23. 为保证齿轮副侧隙,圆柱齿轮公法线长度偏差的的A)上偏差为正值,下偏差为0B)上偏差、下偏差均为正值c)上偏差为正值,下偏差为负值D)上偏差、下偏差均为负值42. 轴类零件两端由顶尖支承,用千分表测量轴上某一个回转外圆,其显示数值的变动量是A)位置度误差值B)圆度误差值c)同轴度误差值D)圆跳动误差值51.(简答题)轴零件右端面对其轴线的全跳动公差值为0.05mm,若要规定该端面的平面度公差,其公差值与全跳动公差值有何关系,为什么。
1.

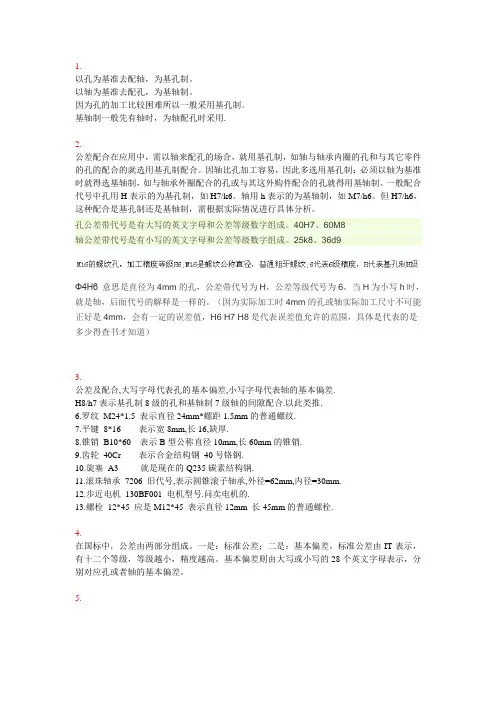

以孔为基准去配轴,为基孔制。
以轴为基准去配孔,为基轴制。
因为孔的加工比较困难所以一般采用基孔制。
基轴制一般先有轴时,为轴配孔时采用.
2.
公差配合在应用中,需以轴来配孔的场合,就用基孔制,如轴与轴承内圈的孔和与其它零件的孔的配合的就选用基孔制配合。
因轴比孔加工容易,因此多选用基孔制;必须以轴为基准时就得选基轴制,如与轴承外圈配合的孔或与其这外购件配合的孔就得用基轴制。
一般配合代号中孔用H表示的为基孔制,如H7/k6。
轴用h表示的为基轴制,如M7/h6。
但H7/h6,这种配合是基孔制还是基轴制,需根据实际情况进行具体分析。
孔公差带代号是有大写的英文字母和公差等级数字组成。
40H7、60M8
轴公差带代号是有小写的英文字母和公差等级数字组成。
25k8、36d9
Φ4H6 意思是直径为4mm的孔,公差带代号为H,公差等级代号为6。
当H为小写h时,就是轴,后面代号的解释是一样的。
(因为实际加工时4mm的孔或轴实际加工尺寸不可能正好是4mm,会有一定的误差值,H6 H7 H8是代表误差值允许的范围,具体是代表的是多少得查书才知道)
3.
公差及配合,大写字母代表孔的基本偏差,小写字母代表轴的基本偏差.
H8/h7表示基孔制8级的孔和基轴制7级轴的间隙配合.以此类推.
6.罗纹M24*1.5 表示直径24mm*螺距1.5mm的普通螺纹.
7.平键8*16 表示宽8mm,长16,缺厚.
8.锥销B10*60 表示B型公称直径10mm,长60mm的锥销.
9.齿轮40Cr 表示合金结构钢40号铬钢.
10.旋塞A3 就是现在的Q235碳素结构钢.
11.滚珠轴承7206 旧代号,表示圆锥滚子轴承,外径=62mm,内径=30mm.
12.步近电机130BF001 电机型号.问卖电机的.
13.螺栓12*45 应是M12*45 表示直径12mm 长45mm的普通螺栓.
4.
在国标中,公差由两部分组成。
一是:标准公差;二是:基本偏差。
标准公差由IT表示,有十二个等级,等级越小,精度越高。
基本偏差则由大写或小写的28个英文字母表示,分别对应孔或者轴的基本偏差。
5.
那是同轴度公差!!!M表示采用的是最大实体原则,E表示采用的是包容原则,L表示采用的是最小实体原则等。
6.
极限偏差分上偏差和下偏差两个;基本偏差是距离零线较近的偏差;当孔的基本偏差代号是从A~H时其基本偏差是下偏差,上偏差=下偏差+公差。
当孔的基本偏差代号是从J~Z时其基本偏差是上偏差,下偏差=上偏差-公差。
当轴的基本偏差代号是从a~h时其基本偏差是上偏差,下偏差=上偏差-公差。
当轴的基本偏差代号是从j~z时其基本偏差是下偏差,上偏差=下偏差+公差。
(基本偏差代号大写代表孔,小写代表轴)。
