工程制图各个知识点总结工程制图是工程设计的重要环节，是设计师将设计思想和方案通过图纸表现出来的主要手段。
工程制图是一门综合性较强的学科，包括了很多知识点。
本文将从工程制图的基本概念、常用制图工具、制图标准、制图技巧等方面进行总结，以帮助读者系统地了解工程制图相关知识。
一、工程制图的基本概念1.工程制图的定义工程制图是指将设计师头脑中形成的设计图样或方案通过符号、印刷或绘画等方式，用图形、数字和文字等方式记录下来，并表达出来的过程。
2.工程制图的作用工程制图是工程设计的重要环节，它能够帮助设计师将设计思想和方案通过图纸表现出来，为设计、施工、检测和运行提供了方便和依据。
3.工程制图的分类工程制图可分为建筑制图、机械制图、电气制图、水利工程制图等几个大类。
其中建筑制图是指为建筑设计所准备的图样。
机械制图是指机械产品的图样，电气制图是指电气设备和电气工程的图样。
水利工程制图是指水利工程、水电工程和排水工程的图样等。
二、常用制图工具1.绘图仪器绘图仪器是绘制工程图样的主要工具，包括了绘图板、三角尺、量角器、分度盘等。
2.绘图材料绘图材料包括了图纸、铅笔、橡皮擦、圆规、钢尺等。
不同的工程制图需要选择不同的绘图材料。
3.制图软件随着计算机技术的发展，现在有很多制图软件可供使用，如AutoCAD、SolidWorks、Pro/E等。
使用制图软件能够提高绘图效率和质量。
三、制图标准1.图样标准图样标准是规定工程制图的一些基本规范，包括了图纸尺寸、标注、线型、符号等方面。
图样标准的目的是确保绘制的工程图样具备一定的规范性和统一性。
2.尺寸标准尺寸标准是规定工程图上尺寸的测量方法和标注规范。
尺寸标准的目的是确保图样尺寸的准确性和可读性。
3.钳度标准钳度标准是规定工程图上各种角度的标注规范，以及角度的测量方法和表示方法。
四、制图技巧1.线条的使用在工程图上，线条是最基本的元素。
正确选择和使用线条是很重要的。
常见的线条有实线、虚线、点线等。
工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (10)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时，不需要标注单位。
2.尺寸是机件的最后完工尺寸（和比例没有关系）。
3.每一尺寸只标注一次。
4.尺寸界线伸出尺寸线2-3mm。
5.大于半圆标Φ，小于半圆标R.（看作完善圆）6.文字标注，遇到斜的情况，要往上放；如果竖直就往左放。
3.图形分析1.尺寸分析1.尺寸基准：确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。
2.定型尺寸：确定各线段大小的尺寸。
3.定位尺寸：确定各部分相对位置的尺寸（要有横，纵两个尺寸）4. 线段分析1. 已知线段：定型，定位尺寸都有的线段2. 中间线段：具有定型尺寸和一个定位尺寸的线段3. 连接线段：只有定型尺寸，没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形（基准线）2. 底稿，不分粗细，轻描淡写3. 描深4. 标注尺寸，填写标题栏第二章点、线、面的投影注：I. 我国采用第一角画法II. a’是主视图，a’’是左视图，a是俯视图。
III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置（第三面投影）2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离（第一象限到OZ等于第三象限到OX）3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察，被挡住的点要打括号（离投射面近的点打括号）二. 直线的投影1. 按照相对于投影面的位置分为三类：投影面垂直线、投影面平行线、一般位置直线投影面垂直线：正垂线，铅垂线，侧垂线投影面平行线：正平线，水平线，侧平线一般位置直线：三个投影长度都比实际长度略短。
大一工程制图知识点大全工程制图是工程专业中非常重要的一门基础课程，对于大一学生来说，掌握工程制图的知识点至关重要。
本文将为大家详细介绍大一工程制图的知识点，帮助大家更好地学习和掌握这门课程。
一、工程制图的基础知识1. 制图的目的和意义：工程制图是工程设计、施工和管理的基础，它是将设计和构思转化为图形表达的工具。
通过工程制图，可以准确地表达出设计意图和设计要求，为后续的施工和实施提供依据。
2. 常用的制图工具：制图工具主要包括铅笔、绘图仪、曲线板、毛笔等。
铅笔用于绘制直线和标注，绘图仪和曲线板用于绘制曲线，毛笔用于绘制特殊线条。
3. 制图的基本要求：制图需准确、美观、易读。
准确主要指图纸的比例准确，各个线条的长度、角度等都需要按照实际设计要求精确绘制。
美观主要指线条的连接要流畅，符号标注工整美观。
易读主要指图纸上的文字、符号等要清晰易懂，方便他人理解和使用。
二、工程制图的常用图形1. 平面图：平面图是工程制图中最常用的一种图形，用于表达建筑物的水平面布置，包括室内布置图、教室平面图、厂房平面图等。
2. 立面图：立面图用于表达建筑物的立面形象，包括建筑物正面、背面、侧面等的外观。
立面图有助于理解建筑物的外形和立面形象。
3. 剖面图：剖面图用于表达建筑物或构筑物的切面形象，能够清晰展示建筑物内部结构和各种设备的布置。
4. 平面布置图：平面布置图是指工程中各设备、管道、电缆等的布置图，用于表达各种设备的空间布置和连接关系。
5. 流程图：流程图用于表达工作或生产过程中各个环节的顺序和关系，能够清晰地展示工作流程和业务操作。
三、工程制图的常用符号和标注1. 尺寸标注：尺寸标注用于标注图纸上各种尺寸的大小，包括线段的长度、角度的大小等。
常用的尺寸标注有直线尺寸标注、角度尺寸标注等。
2. 符号标注：符号标注用于标注图纸上各种设备、管道、电缆等的符号，以表示其具体的类型和功能。
3. 标题标注：标题标注用于标注图纸的名称、编号、绘图人员和日期等相关信息，以便于识别和管理图纸。
一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20,Φ40：R表示半径,Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画,小径用细实线线画。
一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样,其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交,其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应（B）A、按不剖处理,即不画剖面线；B、按受剖处理,即仍画剖面线；C、两者均可7、半剖视图中,表达外形的部分,其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。
工程制图知识点工程制图是一门运用绘图方法和符号语言，将设计、工艺和技术信息以图形形式表达出来的技术手段。
通过工程制图，可以准确地传达设计意图，协调工程项目的各个专业，提高工程安全性和效率。
以下是一些常见的工程制图的知识点：一、图纸规格与折叠1. 图纸规格在工程制图中，一般会采用国际标准ISO或国家标准GB/T规定的图纸规格。
常见的图纸规格有A0、A1、A2、A3和A4等。
其中A0最大，A4最小。
在绘制图纸时，需要根据具体要求选择合适的图纸规格。
2. 图纸折叠为了方便携带和存储，大幅面图纸常常需要进行折叠。
一般采用Z字形或M字形折叠方式。
折叠时需要注意保持图纸的整洁，避免折痕和损坏。
二、常用绘图工具和辅助工具1. 绘图工具常用的绘图工具包括铅笔、直尺、三角板、曲线板、圆规、量角器、钢笔等。
绘图时需要根据具体需求选择合适的工具，并保持工具的清洁和良好状态。
2. 辅助工具辅助工具主要包括橡皮擦、修正液、剪刀、图钉、胶带等。
这些工具在绘图时起到辅助作用，同时也可以提高绘图的准确性和美观度。
三、投影方法与图形投影1. 投影方法在工程制图中，常用的投影方法有正投影和斜投影两种。
正投影是指物体在平行于投影面的方向上投影的方法，常用于平面图的绘制。
斜投影则是指物体从一个斜面上投影到平面上，常用于立体图的绘制。
2. 图形投影图形投影是指将三维物体投影到二维图纸上的过程。
根据投影方法的不同，图形投影可以分为平行投影和透视投影两种。
平行投影是指物体的投影线平行于投影面，透视投影则是指物体的投影线不平行于投影面。
绘图时需要根据实际情况选择合适的投影方法和图形投影。
四、常用的图形符号和标注1. 线型与标注在工程制图中，常用的线型有实线、虚线、点线等。
不同的线型用于表示不同的含义，例如实线表示实物，虚线表示隐藏线等。
此外，还需要标注尺寸和比例，以确保绘制的图纸具有准确的尺寸信息。
2. 图形符号不同行业和专业在工程制图中会使用各自特定的图形符号，例如电气符号、液压符号、管道符号等。

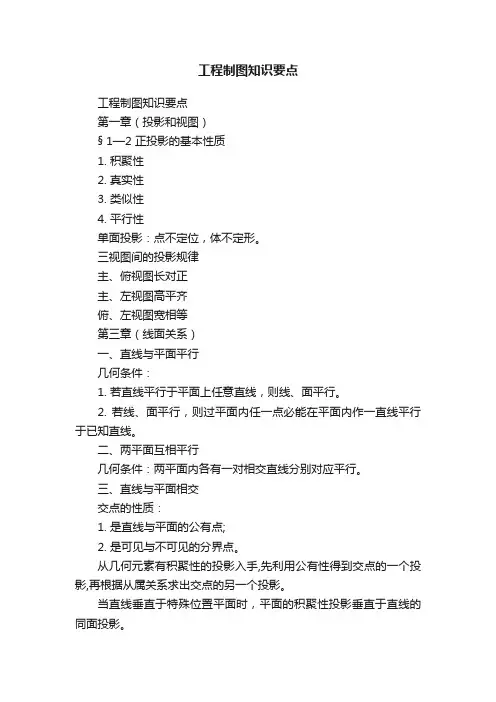

工程制图知识要点工程制图知识要点第一章（投影和视图）§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。
三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章（线面关系）一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
（凡两平面的公有点都在交线上）2. 交线的投影是直线，可由其上两个（公有）点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章（换面法）一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
（平行于新的投影面、垂直于新的投影面）2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：1）点的新投影和保留旧投影的连线垂直于新轴。
2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。
工科制图知识点总结本文将对工程制图的一些重要知识点进行总结，包括制图基础知识、常用绘图工具、绘图技巧、图纸规范等方面，并对一些常见的工程制图错误和纠正方法进行说明，希望对工程学习者有所帮助。
一、工程制图基础知识1. 工程制图的定义和分类工程制图是指通过绘制、绘制和标注等手段，将工程设计中的各种信息和数据以图形的形式表现出来的一种技术。
工程制图通常分为机械制图、建筑制图、电气制图、土木工程制图和管道制图等不同类型。
每种类型的工程制图都有其特定的绘制要求和规范。
2. 绘图的基本要求绘图的基本要求包括准确性、清晰度、标准化和美观性。
准确性是工程制图的首要要求，必须尽可能准确地表达出设计图纸上的各种信息和数据。
清晰度是指绘图的线条要清晰精细，图纸的内容要容易辨认。
标准化要求是指绘图要符合相关的国家标准和行业标准，以便后续的施工和维护工作。
美观性是指绘图的整体布局要美观，符合审美要求。
3. 坐标系及投影方法工程制图用的坐标系通常分为直角坐标系和极坐标系。
直角坐标系是以直角坐标轴为基础的坐标系，它包括水平坐标轴和垂直坐标轴。
极坐标系则是以极点和极轴为基础的坐标系。
投影方法通常包括主投影面法和主投影线法两种。
4. 绘图的视图和投影在工程制图中，通过平行投影得到的图形称为视图，视图通常包括正视图、侧视图、俯视图和透视图。
投影是指通过透视、余辉等方法将三维立体图形投影到二维图纸上。
常见的投影方法包括平行投影、斜投影和透视投影等。
二、常用的绘图工具1. 绘图仪器工程制图中常用的绘图仪器有：绘图尺、直角三角板、工程尺、游标卡尺、划线铅笔、量角器、圆规等。
这些仪器都是绘图过程中必不可少的工具，它们能够帮助工程技术人员准确地绘制各种线条和图形。
2. 绘图软件随着计算机技术的发展，现在工程制图中也广泛使用各种绘图软件，如AutoCAD、SolidWorks、Pro/E等。
这些软件具有丰富的功能和友好的操作界面，能够帮助工程技术人员快速地完成各种复杂的绘图任务。
工程制图知识点总结工程制图是工程设计和制造的重要工具，是工程领域非常重要的一门技术。
工程制图不仅是对工程设计和制造的需求进行表达，还是对工程质量和安全性的保障。
因此，掌握工程制图知识对工程设计师和制造工程师来说至关重要。
下面我将对工程制图的知识点进行总结。
一、工程制图的基本概念工程制图是工程设计和制造的重要工具，是指遵循一定的制图规范，利用透视图、剖视图、三视图等方法，对工程产品进行图样表达的一种技术。
工程制图可以为工程设计和制造提供准确的信息和数据，帮助工程设计和制造人员理解和表达工程产品的结构、尺寸和材料等信息。
工程制图是实现数字化、智能化制造的重要前提。
二、工程制图的分类根据制图的性质和用途，工程制图可以分为设计制图和施工制图两大类。
设计制图是在产品设计过程中进行的制图工作，包括草图、制图和校样，主要用于表达设计概念和设计方案，为产品的研发和改进提供技术支持。
施工制图是在产品制造和施工过程中进行的制图工作，主要包括标准图、工序图、工艺图、拆装图等，用于指导制造和施工过程。
三、工程制图的方法1. 透视图透视图是一种以透视原理为基础的制图方法，是根据物体在视点处的投影长度和宽度的不同来表示物体的长、宽、高三个尺寸的比例大小，为设计和展示物体提供直观的立体效果。
透视图是立体制图的一种重要手段，可以帮助工程设计人员更准确地理解和表达物体的外观和结构。
2. 剖视图剖视图是通过截取物体的一部分并将其展示出来，以显示物体内部结构和构造的立体制图方法。
剖视图主要包括正剖、斜剖、半剖、重叠剖、连续剖等，可以帮助工程设计人员更全面地理解和表达物体的内部结构和工作原理。
3. 三视图三视图是指在平面上以正交投影原理把物体的前、上、右三个面投影到同一平面上，以表达物体的外形和尺寸的立体制图方法。
三视图是工程设计必备的制图方法，可以准确地表达物体的形状和尺寸，为工程设计和制造提供严格的依据。
四、工程制图的规范1. 绘图的尺寸标注规范绘图的尺寸标注规范是工程制图中一个重要的规范要求，主要包括尺寸标注的位置、方式、大小和形式等。
点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线, 面, 体的投影基础。
一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H, W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V, W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V, H面投影可反映出其左右关系。
三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。
工程制图中必考知识点总结下面是工程制图中必考的知识点总结：一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多，常见的有建筑制图、机械制图、电气制图、水暖制图等。
每种制图都有其特定的符号和规范。
2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等，不同的规格适用于不同的制图需求。
在制图过程中，选择合适的图纸规格是十分重要的。
二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上，包括平行投影和透视投影两种方式。
2. 投影方法工程制图中常用的投影方法有正投影和轴测投影，正投影分为一、二和三等角投影。
三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等，在工程制图中，不同的图线代表不同的意义。
2. 线型符号根据不同的设计要求，绘图中需要使用不同的线型符号，包括连续粗线、破折线、菲涅耳线等。
四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系，通常用分数或比值表示，如1:50、1/100等。
2. 标准尺度在工程制图中，常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等，选择合适的尺度可以使图纸更加清晰易读。
五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状，标注的尺寸要符合规范，要简洁明了且准确无误。
2. 尺寸公差在工程制图中，尺寸公差是指允许的尺寸变化范围，在标注尺寸时需要考虑尺寸公差的影响。
六、符号和标志1. 机械制图符号在机械制图中，常用的符号包括直线、圆弧、螺纹、孔等，掌握这些符号的意义和用法是必不可少的。
2. 电气制图符号电气制图中的符号包括线路、元件、连接等，了解这些符号的含义对于正确理解电气系统非常重要。
七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等，掌握这些绘图工具的使用方法是基本功。
2. 绘图技巧为了提高绘图效率和质量，需要掌握一些绘图技巧，如画线顺序、线条的粗细控制、标注的位置和方式等。
工程制图知识点工程制图是将设计构思转化为可视化的图形表达方式的过程，它是工程设计中必不可少的一环。
下面将介绍一些常见的工程制图知识点。
1. 图纸标准：在工程制图中，图纸需要按照国家规定的标准进行编制。
常用的图纸标准有ISO标准、ANSI标准等。
其中包括图纸尺寸、线型、标注等方面的规定。
2. 视图投影：视图投影是将三维实物投影到二维图纸上的过程。
常见的视图投影方式有主视图投影、正投影、轴测投影等。
不同的投影方式可以展示实物的不同方面，并帮助人们更加直观地理解设计意图。
3. 比例尺：比例尺是表示图纸上的尺寸与实物尺寸之间的比例关系。
常见的比例尺有全尺、放大尺、缩小尺等。
比例尺的选择要根据图纸的用途以及实际需要进行。
4. 尺寸标注：尺寸标注是指在图纸上标注实物的尺寸大小。
标注要清晰、准确，并符合规定的标注方法。
常见的标注方式有基线标注、链线标注、标注尺寸等。
5. 制图符号：工程制图中使用了许多特定的符号来表示不同的元素或功能。
比如电气工程中的电源符号、传动系统中的齿轮符号等。
掌握和理解各类符号的意义和用法对于正确阅读和理解图纸非常重要。
6. 绘图工具：在进行工程制图时，需要使用一些专门的绘图工具。
常见的绘图工具有铅笔、直尺、三角板、曲线板、绘图仪等。
使用正确的绘图工具能够提高绘图的质量和效率。
7. 国家标准图幅：针对特定的工程项目，国家会制定相应的标准图幅。
标准图幅对于不同工程项目的制图规范、布局方式以及图幅尺寸等方面有具体规定，需要按照标准进行制图。
8. CAD技术：计算机辅助设计（CAD）技术在工程制图中得到了广泛应用。
通过CAD软件，可以实现快速、准确、可编辑的制图过程。
掌握基本的CAD技巧对于进行工程制图非常重要。
以上是一些常见的工程制图知识点，工程制图涉及的内容很广泛，需要不断学习和实践才能提高自己的制图水平。
熟练掌握这些知识点对于从事工程设计和相关行业的人员来说尤为重要。
工程制图主要知识点总结一、工程制图的概念和分类1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。
2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。
二、工程制图的基本知识1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。
其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。
2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。
3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。
4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。
三、工程制图的主要内容1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。
2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。
3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。
四、工程制图的应用领域和重要意义1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。
2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。
五、发展趋势和应用前景1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。
工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (11)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时，不需要标注单位。
2.尺寸是机件的最后完工尺寸（和比例没有关系）。
3.每一尺寸只标注一次。
4.尺寸界线伸出尺寸线2-3mm。
5.大于半圆标Φ，小于半圆标R.（看作完善圆）6.文字标注，遇到斜的情况，要往上放；如果竖直就往左放。
3.图形分析1.尺寸分析1.尺寸基准：确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。
2.定型尺寸：确定各线段大小的尺寸。
3.定位尺寸：确定各部分相对位置的尺寸（要有横，纵两个尺寸）4. 线段分析1. 已知线段：定型，定位尺寸都有的线段2. 中间线段：具有定型尺寸和一个定位尺寸的线段3. 连接线段：只有定型尺寸，没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形（基准线）2. 底稿，不分粗细，轻描淡写3. 描深4. 标注尺寸，填写标题栏第二章点、线、面的投影注：I. 我国采用第一角画法II. a’是主视图，a’’是左视图，a是俯视图。
III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置（第三面投影）2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离（第一象限到OZ等于第三象限到OX）3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察，被挡住的点要打括号（离投射面近的点打括号）二. 直线的投影1. 按照相对于投影面的位置分为三类：投影面垂直线、投影面平行线、一般位置直线投影面垂直线：正垂线，铅垂线，侧垂线投影面平行线：正平线，水平线，侧平线一般位置直线：三个投影长度都比实际长度略短。
1.①平行投影法：投射线互相平行的投影法称为平行投影法。
②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。
③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。
④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。
⑤截交线：平面与立体表面相交而产生的交线称为截交线。
⑥相贯线：两立体相交而产生交线称为相贯线。
⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。
⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。
形体分析法线面分析法-读图的基本方法12、线面分析法：就是根据物体上某些表面、某些线条的投影特征来判断它们的空间形状和相对位置，从而想象出物体形状的方法。
⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。
⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。
⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。
⑫轴间角：轴测轴之间的夹角称为轴间角。
⑬轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。
⑭基本视图：机件向投影面投射所得的视图称为基本视图。
⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。
⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。
⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。
⑱断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。
⑲零件图：表示零件结构、大小及技术要求的图样称为零件图。
⑳装配图：表示一部分机器或部件的图样。
工程制图的知识点总结一、工程制图的种类1、机械制图机械制图是应用于机械产品设计的图样，制图内容主要包括零部件图、总装图、工艺图和示意图等。
机械制图应包括三视图、断面图等工程图纸。
2、建筑制图建筑制图是应用于建筑设计的图样，包括平面图、立面图、剖面图、结构图等。
建筑制图要求尺寸准确，比例协调，能够清晰表达建筑的结构和外观。
3、电气制图电气制图是应用于电气产品设计的图样，包括电气布线图、电气接线图、电气原理图等。
电气制图要求符号规范、线路清晰，能够直观地表达电气设备的布置和连接关系。
4、管道制图管道制图是应用于管道设计的图样，包括管道布局图、管道连接图、管道剖面图等。
管道制图要求管道布局合理、连接清晰，能够符合工程的要求。
二、工程制图的规范1、图纸规格根据制图的内容和用途，图纸规格分为A0、A1、A2等大小，其中A0最大，A4最小。
图纸要求纸张整洁、平整，字体清晰，提高制图的质量和美观度。
2、比例尺比例尺是指图纸上的长度与实际长度之间的比值，常用的比例尺有1:1、1:2、1:5等。
比例尺要求选择合适，能够清晰表达设计内容。
3、标准符号不同类型的制图有不同的标准符号，如机械制图中的公差标识、建筑制图中的材料标识、电气制图中的电气符号等。
标准符号要求规范，便于理解和识别。
4、注释要求图纸中的注释要求内容准确、清晰，包括图纸的名称、制图日期、比例尺、设计单位和审定单位等信息，便于工程人员使用和管理。
5、符合工程规范和标准制图必须符合国家及相关行业的规范和标准，不得有误导性、不规范、不清晰的内容，以保证工程施工和使用的安全和效果。
三、工程制图的技术要求1、三视图三视图是指工程物体的俯视图、正视图和侧视图，能够全面、清晰地表达工程物体的外观和尺寸。
制图要求三视图统一，尺寸相符，比例准确。
2、断面图断面图是指工程物体在某一特定位置上的横截面图，能够表达工程物体的结构和内部尺寸。
制图要求断面图线条清晰，尺寸准确，符合设计要求。
66、在母线上的一点的运动轨迹称为纬圆。
67、两个基本体相交，称为相贯体。
68、正等轴测图包括正等测、正二测和正三测。
69、斜轴测图包括斜等测、斜二测和斜三测。
70、画物体的正等轴测图常用的作图方法是坐标法。
71、正等轴测图包括正平面、水平面和侧平面。
72、在机械制图中通常把基本体组合而成的物体称为组合体。
73、叠加型组合体是由若干个简单的基本体叠合而成。
74、切割型组合体是将一个完整的基本体切割或穿孔后形成的。
75、组合体上相邻表面的联接关系可分为：对齐、相交、相切三种。
76、轴承座分为底板、支承板、圆筒、筋板四个基本形体组成。
77、定形尺寸是确定组合体各组成部分的形状大小的尺寸。
78、定位尺寸是确定组合体组成部分之间相对位置的尺。
79、总体尺寸是确定组合体外形大小的总长、总宽和总高尺寸。
80、表达机件的外部结构形状的视图通常有基本视图、向视图、局部视图和斜视图。
81、机件向基本投影面投射得到的视图称为基本视图。
82、机件特定方向的视图称为向视图。
83、将机件的某一部分向基本投影面投射所得到的视图称为局部视图
84、将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图
85、剖视图就是假想的用剖切平面，从机件适当位置将机件切开。
剖切平面与机件接触的部分称为断面
86、剖视图可分为全剖视图、半剖视图和局部剖视图
87、用剖切面局部地剖开机件所得到的剖视图称为局部剖视图。
88、用一个剖切面剖开机件的方法称为单一剖。
89、采用假想的剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为
断面图。
90、断面图主要用于表达机件某部分的断面。
91、画在视图轮廓线之外的断面图称为移出断面图。
92、画在视图轮廓线之内的断面图称为重合断面图。
93、在圆柱或圆锥表面上所形成的螺纹为外螺纹
94、在圆柱或圆锥内表面上所形成的螺纹为内螺纹
95、螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。
96、常见的在零件上加工形成螺纹的方法有：车床车削、丝锥攻丝两种。
97、通过螺纹轴线的剖切面上螺纹的轮廓形状，称为螺纹牙型。
98、大径是指通过螺纹的牙顶或内螺纹的假想的圆柱面的直径。
99、小径是指通过外螺纹的牙底或内螺纹的牙顶假想的一圆柱面的直径。
100、中径是指在大径和小径之间的假想面的直径。
101、形成螺纹的螺旋线条数称为线数。
102、沿一条螺旋线型成的螺纹为单线螺纹。
103、沿两条或两条以上且在轴向等距分布的螺旋线型的螺纹为多线螺纹
104、螺纹上相邻两牙在中径上对应点间的轴向距离称为螺距
105、螺纹的旋向有左旋和右旋两种。
106、螺纹紧固的连接形式有：螺栓连接、螺柱连接和螺钉连接。
107、零件的安放位置原则有加工位置原则、工作位置原则、自然平稳原则
108、以基本尺寸为基数来确定的允许尺寸变化的两个界限值称为极限尺寸。
109、极限尺寸减其基本尺寸所得的代数差称为尺寸偏差
110、基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合
111、根据孔和轴之间的配合松紧程度，可以分为三类：间隙配合、过盈配合和过渡配合112、形状与位置的公差简称形位公差
113、为了增加工件强度，在阶梯轴的轴肩处加工成圆角过渡的形式，称为倒圆。
