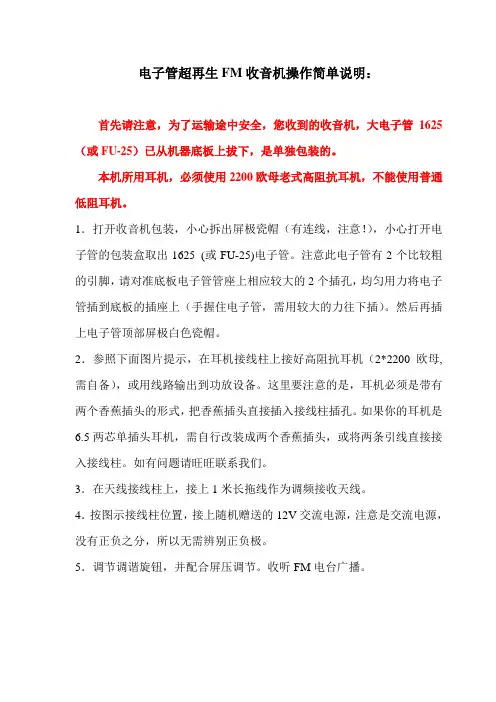

电子管超再生FM收音机操作简单说明：首先请注意，为了运输途中安全，您收到的收音机，大电子管1625（或FU-25）已从机器底板上拔下，是单独包装的。
本机所用耳机，必须使用2200欧母老式高阻抗耳机，不能使用普通低阻耳机。
1．打开收音机包装，小心拆出屏极瓷帽（有连线，注意！），小心打开电子管的包装盒取出1625 (或FU-25)电子管。
注意此电子管有2个比较粗的引脚，请对准底板电子管管座上相应较大的2个插孔，均匀用力将电子管插到底板的插座上（手握住电子管，需用较大的力往下插）。
然后再插上电子管顶部屏极白色瓷帽。
2．参照下面图片提示，在耳机接线柱上接好高阻抗耳机（2*2200欧母,需自备），或用线路输出到功放设备。
这里要注意的是，耳机必须是带有两个香蕉插头的形式，把香蕉插头直接插入接线柱插孔。
如果你的耳机是6.5两芯单插头耳机，需自行改装成两个香蕉插头，或将两条引线直接接入接线柱。
如有问题请旺旺联系我们。
3．在天线接线柱上，接上1米长拖线作为调频接收天线。
4．按图示接线柱位置，接上随机赠送的12V交流电源，注意是交流电源，没有正负之分，所以无需辨别正负极。
5．调节调谐旋钮，并配合屏压调节。
收听FM电台广播。
注：使用高阻耳机时，请将线路输出插头拔出。
电子管调频FM超再生式怀旧收音机频率范围：88~108MHz接收信号：FM调频电路程式：1真空管超再生式+ 1真空管低频放大真空管：6J1-J *1 FU25-J *1输出接口：高阻耳机插口+线路输出（line out 可接电脑声卡)电源：~12V交流输入外形尺寸：190*148*180mm 长*宽*高（含电子管）=====================================================咪咪之影工作室。
外观图与功能指示(1)安装电池打开电池仓按电池正负极性方向，正确装入随机的充电电池或2节新的五号电池( AA或UM-3 )。
提示：1.本机有电池容量显示，装入新电池后液晶显示屏上会出现电池容量符号。
2.本机出厂默认使用充电电池，如果您使用普通五号电池时，需要通过更改系统设置码将电池设置为普通电池(详见系统设置)，以保证显示屏上的电池容量指示准确。
3.本机若长时间不安装电池，其时钟功能将中断运行，但不会丢失您已存储记忆的电台频率，也不影响您已设置好的系统状态。
(重新安装电池后只需要重新调整电子钟的时间即可。
)4.当您从本机取出旧电池后，电子时钟仍可继续运行30分钟左右，保证您有充足的时间更换新电池。
注意：1.本机设有电源电压不足自动关机保护功能。
当电池电量即将耗尽时，会自动关闭收音机，进入时钟显示状态，指向电池符号的三角符号一直在闪动，提醒您及时充电或更换新电池！2.把新旧电池混在一起使用，将造成收音机不能正常工作，也严重影响电池显示和电池耗尽自动关机功能的准确性。
3.若长时间不用收音机，请取出电池，防止电池漏液，腐蚀机内元件。
4.请按要求对电池充电，可防止充电电池老化，延长其使用寿命。
(2) 使用随机全自动充电器(务必阅读)本机设有电池充电功能，充电过程如下：1.按电池正负极性的正确方向，装入随机附送的2节5号镍氢可充电电池；2.将DC-03型全自动充电器插入220V交流电电源插座，这时DC-03上的充电指示灯是不亮的；3.将DC-03型全自动充电器插入PL-200的充电插孔(CHARGE)，几秒钟后DC-03上的充电指示灯点亮，表示进入了恒流充电状态(约200毫安)；4.充电约3-4小时后，DC-03的充电指示灯开始闪烁，表示进入了脉冲充电状态；(注意：充电指示灯的闪烁速度随时间变化会逐渐加快。
)5.脉冲充电约3-4小时后，DC-03的充电指示灯熄灭，表示电池已基本上充满了，充电器自动进入涓流安全充电状态，这时您可以停止充电了。
●外观与功能指示第1页,共27页 [下一页]●显示屏指示符号第2页,共27页 [上一页][下一页]一. 时钟设置1.长按[TIME]键，“小时”时间闪烁，旋转[TUNING]钮调整小时；2.调整小时后，马上短按[TIME]键，“分钟”时间闪烁，旋转[TUNING钮]调整分钟；3.最后要短按[TIME键]确认。
二. 调整定时开机时间和定时开机后的自动关机时间设置定时开机时间(TIMER A 和TIMER B)操作方法与设置时钟的方法基本相同，先设置TIMER A时间：1.关机状态下，长按[TIMER A]键进入定时时间调整状态，旋转[TUNING钮]调整小时；2.然后短按[TIMER A]键，旋转[TUNING]钮调整分钟；3.马上短按[TIMER A]键，旋转[TUNING]钮调整定时开机后的自动关机时间(1~90分钟)，最后要短按一次[TIMER A]键确认设置。
提示：1.设置TIMER B时间的方法与TIMER A时间的方法完全相同。
2.设置好定时开机时间后，本机会自动启动定时开机功能，若您不想定时开机，可短按[TIMER A]键和[TIMER B]键，关闭该功能。
三. 使用收音机1.长按[POWER / SLEEP]键开机；2.短按[FM-MW-LW]键、[SW METER BAND]键选择您想收听波段；3.旋转[TUNING]钮搜索电台， 如果您很熟悉电台的频率，也可以直接按0~9数字键，直接输入电台的频率。
提示：接收FM和SW电台时，请拉出拉杆天线，收到电台后，调节[VOLUME]钮、[TONE]钮选择合适的音量和音质。
四. FM/MW波段自动搜索存台(ATS)开机后，拉出[拉杆天线]，长按[FM-MW-LW]键启动自动搜索存台(ATS)功能，本机会自动搜索调频和中波波段的电台，并自动存储起来。
完成了ATS操作后，您可以旋转[TUNING]钮收听已存储好的电台。
五. 存储电台1.开收音机，选择波段，旋转[TUNING]钮搜到您喜欢的电台；2.短按[MEMORY]键，显示屏右上角显示闪烁的存储地址；3.再短按[MEMORY]键确认存储。

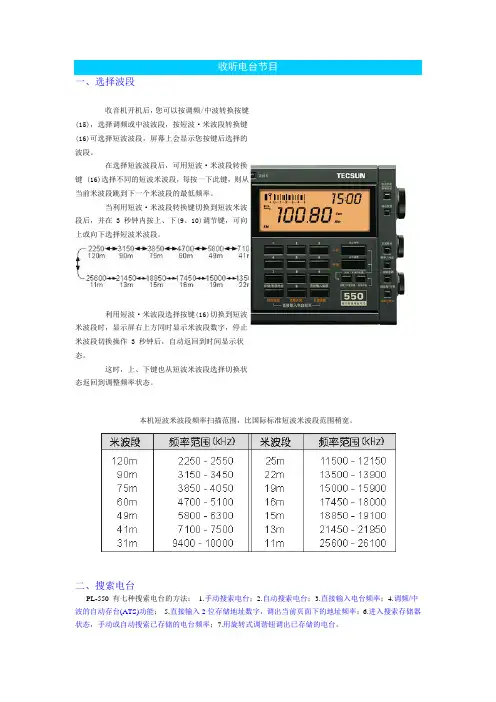

一、选择波段收音机开机后，您可以按调频/中波转换按键(15)，选择调频或中波波段，按短波·米波段转换键(16)可选择短波波段，屏幕上会显示您按键后选择的波段。
在选择短波波段后，可用短波·米波段转换键 (16)选择不同的短波米波段，每按一下此键，则从当前米波段跳到下一个米波段的最低频率。
当利用短波·米波段转换键切换到短波米波段后，并在 3 秒钟内按上、下(9、10)调节键，可向上或向下选择短波米波段。
利用短波·米波段选择按键(16)切换到短波米波段时，显示屏右上方同时显示米波段数字，停止米波段切换操作 3 秒钟后，自动返回到时间显示状态。
这时，上、下键也从短波米波段选择切换状态返回到调整频率状态。
本机短波米波段频率扫描范围，比国际标准短波米波段范围稍宽。
二、搜索电台PL-550 有七种搜索电台的方法：1.手动搜索电台；2.自动搜索电台；3.直接输入电台频率；4.调频/中波的自动存台(ATS)功能；5.直接输入2位存储地址数字，调出当前页面下的地址频率；6.进入搜索存储器状态，手动或自动搜索已存储的电台频率；7.用旋转式调谐钮调出已存储的电台。
(1)手动搜索【方法一】手动搜索电台：利用向上或向下调节键(9或10)或用旋转式调谐旋钮(28)搜索电台，搜索过程中，可按调台快慢键(8)选择快速或慢速调谐步进，各波段频率按下表规定的步长标准变化，直到找到电台为止。
手动调谐适合于：——搜索那些比较弱的电台信号；——搜索密集拥挤的强电台信号；——搜索那些频率不在米波段范围内的短波电台信号，而且可以从1711到29999 kHz 频率范围内逐点搜索电台信号。
旋转式频率微调旋钮的其它重要用途：当相邻的频率有很强电台，其声音隐隐约约地串入您正在收听的电台频率时，您可以利用旋转式调谐旋钮，把频率故意微调偏离正常收听的频率，以避开干扰，FM微调0.05MHz，MW和SW微调1-2kHz。
外观图与功能指示(1)安装电池打开电池仓按电池正负极性方向，正确装入随机的充电电池或2节新的五号电池( AA或UM-3 )。
提示：1.本机有电池容量显示，装入新电池后液晶显示屏上会出现电池容量符号。
2.本机出厂默认使用充电电池，如果您使用普通五号电池时，需要通过更改系统设置码将电池设置为普通电池(详见系统设置)，以保证显示屏上的电池容量指示准确。
3.本机若长时间不安装电池，其时钟功能将中断运行，但不会丢失您已存储记忆的电台频率，也不影响您已设置好的系统状态。
(重新安装电池后只需要重新调整电子钟的时间即可。
)4.当您从本机取出旧电池后，电子时钟仍可继续运行30分钟左右，保证您有充足的时间更换新电池。
注意：1.本机设有电源电压不足自动关机保护功能。
当电池电量即将耗尽时，会自动关闭收音机，进入时钟显示状态，指向电池符号的三角符号一直在闪动，提醒您及时充电或更换新电池！2.把新旧电池混在一起使用，将造成收音机不能正常工作，也严重影响电池显示和电池耗尽自动关机功能的准确性。
3.若长时间不用收音机，请取出电池，防止电池漏液，腐蚀机内元件。
4.请按要求对电池充电，可防止充电电池老化，延长其使用寿命。
(2) 使用随机全自动充电器(务必阅读)本机设有电池充电功能，充电过程如下：1.按电池正负极性的正确方向，装入随机附送的2节5号镍氢可充电电池；2.将DC-03型全自动充电器插入220V交流电电源插座，这时DC-03上的充电指示灯是不亮的；3.将DC-03型全自动充电器插入PL-200的充电插孔(CHARGE)，几秒钟后DC-03上的充电指示灯点亮，表示进入了恒流充电状态(约200毫安)；4.充电约3-4小时后，DC-03的充电指示灯开始闪烁，表示进入了脉冲充电状态；(注意：充电指示灯的闪烁速度随时间变化会逐渐加快。
)5.脉冲充电约3-4小时后，DC-03的充电指示灯熄灭，表示电池已基本上充满了，充电器自动进入涓流安全充电状态，这时您可以停止充电了。
一、选择波段收音机开机后，您可以按调频/中波转换按键(15)，选择调频或中波波段，按短波·米波段转换键(16)可选择短波波段，屏幕上会显示您按键后选择的波段。
在选择短波波段后，可用短波·米波段转换键 (16)选择不同的短波米波段，每按一下此键，则从当前米波段跳到下一个米波段的最低频率。
当利用短波·米波段转换键切换到短波米波段后，并在 3 秒钟内按上、下(9、10)调节键，可向上或向下选择短波米波段。
利用短波·米波段选择按键(16)切换到短波米波段时，显示屏右上方同时显示米波段数字，停止米波段切换操作 3 秒钟后，自动返回到时间显示状态。
这时，上、下键也从短波米波段选择切换状态返回到调整频率状态。
本机短波米波段频率扫描范围，比国际标准短波米波段范围稍宽。

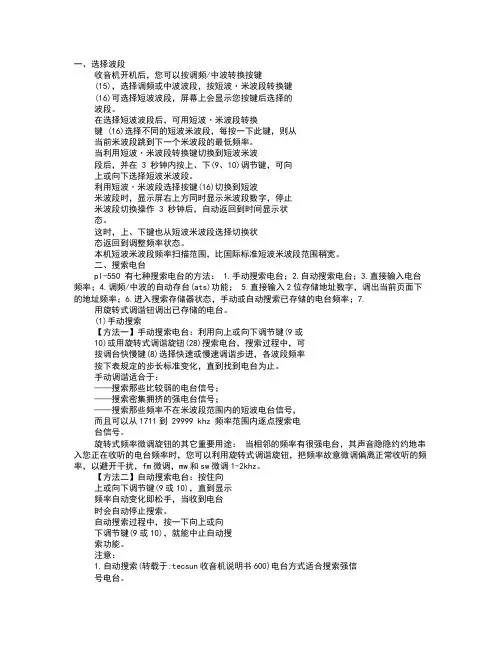

二、搜索电台pl-550 有七种搜索电台的方法： 1.手动搜索电台；2.自动搜索电台；3.直接输入电台频率；4.调频/中波的自动存台(ats)功能； 5.直接输入2位存储地址数字，调出当前页面下的地址频率；6.进入搜索存储器状态，手动或自动搜索已存储的电台频率；7.用旋转式调谐钮调出已存储的电台。
(1)手动搜索【方法一】手动搜索电台：利用向上或向下调节键(9或10)或用旋转式调谐旋钮(28)搜索电台，搜索过程中，可按调台快慢键(8)选择快速或慢速调谐步进，各波段频率按下表规定的步长标准变化，直到找到电台为止。
手动调谐适合于：——搜索那些比较弱的电台信号；——搜索密集拥挤的强电台信号；——搜索那些频率不在米波段范围内的短波电台信号，而且可以从1711到 29999 khz 频率范围内逐点搜索电台信号。
旋转式频率微调旋钮的其它重要用途：当相邻的频率有很强电台，其声音隐隐约约地串入您正在收听的电台频率时，您可以利用旋转式调谐旋钮，把频率故意微调偏离正常收听的频率，以避开干扰，fm微调，mw和sw微调1-2khz。
【方法二】自动搜索电台：按住向上或向下调节键(9或10)，直到显示频率自动变化即松手，当收到电台时会自动停止搜索。
