德生收音机9702使用说明

电子管超再生FM收音机操作简单说明：首先请注意，为了运输途中安全，您收到的收音机，大电子管1625（或FU-25）已从机器底板上拔下，是单独包装的。

本机所用耳机，必须使用2200欧母老式高阻抗耳机，不能使用普通低阻耳机。

1．打开收音机包装，小心拆出屏极瓷帽（有连线，注意！），小心打开电子管的包装盒取出1625 (或FU-25)电子管。

注意此电子管有2个比较粗的引脚，请对准底板电子管管座上相应较大的2个插孔，均匀用力将电子管插到底板的插座上（手握住电子管，需用较大的力往下插）。

然后再插上电子管顶部屏极白色瓷帽。

2．参照下面图片提示，在耳机接线柱上接好高阻抗耳机（2*2200欧母,需自备），或用线路输出到功放设备。

这里要注意的是，耳机必须是带有两个香蕉插头的形式，把香蕉插头直接插入接线柱插孔。

如果你的耳机是6.5两芯单插头耳机，需自行改装成两个香蕉插头，或将两条引线直接接入接线柱。

如有问题请旺旺联系我们。

3．在天线接线柱上，接上1米长拖线作为调频接收天线。

4．按图示接线柱位置，接上随机赠送的12V交流电源，注意是交流电源，没有正负之分，所以无需辨别正负极。

5．调节调谐旋钮，并配合屏压调节。

收听FM电台广播。

注：使用高阻耳机时，请将线路输出插头拔出。

电子管调频FM超再生式怀旧收音机频率范围：88~108MHz接收信号：FM调频电路程式：1真空管超再生式+ 1真空管低频放大真空管：6J1-J *1 FU25-J *1输出接口：高阻耳机插口+线路输出（line out 可接电脑声卡)电源：~12V交流输入外形尺寸：190*148*180mm 长*宽*高（含电子管）=====================================================咪咪之影工作室。

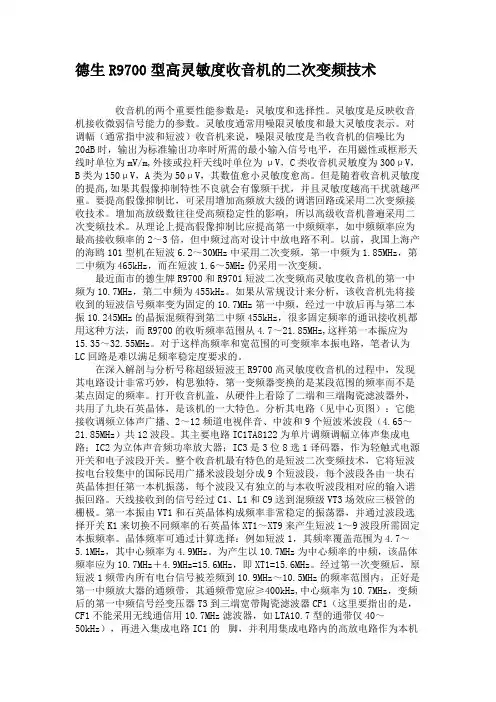

德生R9700型高灵敏度收音机的二次变频技术收音机的两个重要性能参数是：灵敏度和选择性。

灵敏度是反映收音机接收微弱信号能力的参数。

灵敏度通常用噪限灵敏度和最大灵敏度表示。

对调幅（通常指中波和短波）收音机来说，噪限灵敏度是当收音机的信噪比为20dB时，输出为标准输出功率时所需的最小输入信号电平，在用磁性或框形天线时单位为mV/m,外接或拉杆天线时单位为μV，C类收音机灵敏度为300μV，B类为150μV，A类为50μV，其数值愈小灵敏度愈高。

但是随着收音机灵敏度的提高,如果其假像抑制特性不良就会有像频干扰，并且灵敏度越高干扰就越严重。

要提高假像抑制比，可采用增加高频放大级的调谐回路或采用二次变频接收技术。

增加高放级数往往受高频稳定性的影响，所以高级收音机普遍采用二次变频技术。

从理论上提高假像抑制比应提高第一中频频率，如中频频率应为最高接收频率的2～3倍，但中频过高对设计中放电路不利。

以前，我国上海产的海鸥101型机在短波6.2～30MHz中采用二次变频，第一中频为1.85MHz，第二中频为465kHz，而在短波1.6～5MHz仍采用一次变频。

最近面市的德生牌R9700和R9701短波二次变频高灵敏度收音机的第一中频为10.7MHz，第二中频为455kHz。

如果从常规设计来分析，该收音机先将接收到的短波信号频率变为固定的10.7MHz第一中频，经过一中放后再与第二本振10.245MHz的晶振混频得到第二中频455kHz，很多固定频率的通讯接收机都用这种方法，而R9700的收听频率范围从4.7～21.85MHz,这样第一本振应为15.35～32.55MHz。

对于这样高频率和宽范围的可变频率本振电路，笔者认为LC回路是难以满足频率稳定度要求的。

在深入解剖与分析号称超级短波王R9700高灵敏度收音机的过程中，发现其电路设计非常巧妙，构思独特，第一变频器变换的是某段范围的频率而不是某点固定的频率。

打开收音机盖，从硬件上看除了二端和三端陶瓷滤波器外，共用了九块石英晶体，是该机的一大特色。

收音机的安装与收音机的调试方法收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。

集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

AM/FM型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。

本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。

由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。

50型收音机电路图如下图所示:下面介绍收音机电路图的功能块电路的作用。

（1）调谐（即选台）与变频由于同一时间内广播电台很多，收音机天线接收到的不仅仅是一个电台的信号。

各电台发射的载波频率均不相同，收音机的选频回路通过调谐，改变自身的振荡频率，当振荡频率与某电台的载波频率相同时，即可选中该电台的无线信号，从而完成选台。

选出的信号并不是立即送到检波级，而是要进行频率的变换。

利用本机振荡产生的频率与外接收到的信号进行差频，输出固定的中频信号（AM的中频为465KHz，FM的中频为10.7MHz）。

图2所示收音机的电路中，这部分电路有四个LC调谐回路，带箭头用虚线连在一起的四联可变电容器Cl-1a、2a、3a、4a，其中1a、2a分别是调幅和调频波段的输入回路(选台回路)，3a、4a属于其本机振荡回路。

C1-1b、2b、3b、4b是与它们分别适配的微调电容，用作统调。

与Cl-1a并联的电感L1为AM(调幅)波段的线圈(绕在中波无线磁棒上)，C1-2a、L2组成调频末级高放的负载选台回路。

德生收音机9702使用说明一、前言感谢您购买德生收音机9702、本说明书将为您提供详细的使用指南，帮助您快速上手使用该产品。

在开始操作之前，请务必仔细阅读此使用说明。

二、主要功能1.FM/AM收音功能：支持自动和手动调谐，能够收听各类广播电台。

2.MP3播放功能：支持USB接口和SD卡插槽，可播放存储在USB设备和SD卡中的音乐文件。

3.防震设计：内置防震系统，可有效减少因震动造成的音质损失。

4.高音质输出：内置高保真音频芯片，可输出清晰、逼真的音质。

5.数字时钟：自带时钟功能，可实时显示当前时间。

三、外部接口1.电源插孔：连接直流电源适配器。

2.耳机插孔：用于连接耳机，享受个人音乐收听。

B接口：用于连接USB设备，播放存储在USB设备中的音乐文件。

4.SD卡插槽：用于插入SD卡，播放存储在SD卡中的音乐文件。

5.FM/AM天线：用于接收FM/AM广播信号。

四、使用方法1.插电源：将直流电源适配器的插头插入电源插孔，将适配器的另一端连接到电源插座，确保接通电源。

2.调节音量：将音量旋钮转到合适的音量大小。

3.FM/AM收音：长按“FM/AM”按钮，收音机将自动并储存广播电台。

按压“FM/AM”按钮即可切换收听的广播电台。

4.手动调谐：按压“TUNE+”或“TUNE-”按键，可手动调节频率。

按住按键，频率连续调谐。

5.MP3播放：将USB设备或SD卡插入对应的接口，并按下“MP3”按钮，可以播放存储在USB设备或SD卡中的音乐文件。

按压“MP3”按钮可暂停/继续播放。

6.时钟设置：长按“CLOCK”按钮，进入时钟设置模式，按压“TUNE+”或“TUNE-”按键，分别调整小时和分钟。

长按“CLOCK”按钮可退出时钟设置模式。

7.关机：长按电源开关旁边的“OFF”按钮，关机后请拔掉电源适配器。

五、注意事项1.本产品只能使用直流电源适配器供电，不得使用其他电源。

2.在插拔电源适配器之前，请确保电源已关闭并拔掉电源插座。

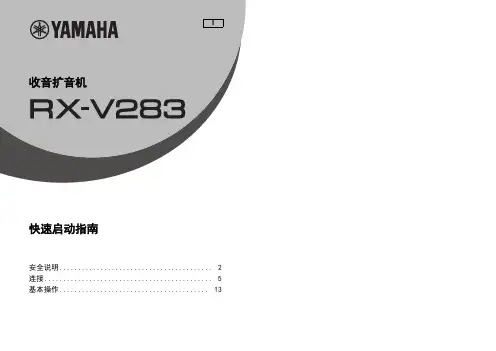

T 收音扩音机快速启动指南安全说明 (2)连接 (5)基本操作 (13)2Zh产品中有害物质的名称及含量本表格依据 SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572规定的限量要求。

保护环境如果需要废弃设备（及电池）时，请与本地相关机构联系，获取正确的废弃方法。

请勿将设备（及电池）随意丢弃或作为生活垃圾处理。

z （电源）键打开本机的电源或将其设置为待机模式。

有关详情，请参见CD-ROM 上的使用说明书。

要查看使用说明书，请单击当CD-ROM 插入PC 时自动显示的屏幕中的“ 中文”，或在显示型号选择屏幕的情况下单击相应型号，然后单击下一屏幕中的“ 中文”。

之后，请遵照屏幕说明进行操作。

如果未自动显示相应屏幕，请打开CD-ROM 中的“index.html” 文件。

警告：切勿试图在音频播放机中播放此CD-ROM。

部件名称有害物质铅(Pb)汞(Hg)镉(Cd)六价铬(Cr(VI))多溴联苯(PBB)多溴二苯醚(PBDE)电路板×○○○○○外壳箱体×○○○○○前部面板显示器×○○○○○此标识适用于在中华人民共和国销售的电子信息产品。

标识中间的数字为环保使用期限的年数。

1标明附件中所规定的技术指标和使用范围，说明所有控制、调整及开关等使用方法；–使用频率：2.4 - 2.4835 GHz –等效全向辐射功率(EIRP)：天线增益＜ 10dBi 时：≤ 100 mW 或≤ 20 dBm –最大功率谱密度：天线增益＜ 10dBi 时：≤ 20 dBm / MHz(EIRP) （Bluetooth）–载频容限：20 ppm–帯外发射功率( 在2.4-2.4835GHz 頻段以外)≤ -80 dBm / Hz (EIRP)–杂散发射( 辐射) 功率( 对应载波±2.5 倍信道带宽以外)：≤ -36 dBm / 100 kHz (30 - 1000 MHz)≤ -33 dBm / 100 kHz (2.4 - 2.4835 GHz)≤ -40 dBm / 1 MHz (3.4 - 3.53 GHz)≤ -40 dBm / 1 MHz (5.725 - 5.85 GHz)≤ -30 dBm / 1 MHz ( 其它1 - 12.75 GHz)2不得擅自更改发射频率、加大发射功率(包括额外加装射频功率放大器)，不得擅自外接天线或改用其它发射天线；3使用时不得对各种合法的无线电通信业务产生有害干扰；一旦发现有干扰现象时，应立即停止使用，并采取措施消除干扰后方可继续使用；4使用微功率无线电设备，必须忍受各种无线电业务的干扰或工业、科学及医疗应用设备的辐射干扰；5不得在飞机和机场附近使用。

1.德生R-202T型两波段收音机电路图2. “德生”二次变频收音机R9701电路分析接收机二次变频技木早先主要用于军事通信领域，以后逐渐用于民用通讯设备，如对讲机、移动电话、收信机等。

国内将此技术移植于收音机中的德生公司第一家。

第一代“短波王”R9700的推出，曾畅销大江南北，此后，又先后推出R970l、R9702等功能更优异，使用更方便的机型。

二次变频技术与传统的超外差式收音机的电路结构比较，见图1所示。

可以看出，二次变频的应用，使收音机的接收灵敏度和选择性等指标大大提高。

下面将承前启后的R9701机作一典型介绍：图2是德生R970l AM／FM前级电路图，图3为其功放电路与操作功能显示电路。

K1为电源开关。

图2中的Q6、Q7等元件组成双稳态电子波段切换开关。

由于开机瞬间，C10上的电压不能突变，Q7截止，电源电压E+通过R13、R9使Q6导通，其集电极上的低电平使Q4导通，Icl 14脚输入高电平，于是ICl工作在FM状态。

与此同时，Q6集电极外接的FM LED点亮。

拉杆天线ANT接收到的高频信号经CO、F3、c5耦合至Icl①脚。

Icl是一片低电压AM／FM收音机专用集成电路，内含AM／FM本振，混频及检波电路，内部结构如图4所示，引脚功能及实测数据如表1所示。

Icl①脚输入的FM信号经内部高频放大从15脚输出，再由PVC2、C8、L4选频后与PVC2同步调谐的本振信号(PvC3、L5、C24、ICl③脚内部元件组成)一起送入混频器。

混频后从③脚输出的10．7MHz中频信号再经FM选频并送入ICl⑧脚，经内部中频放大，FM鉴频后通过电子开关选通，从11脚输出鉴频后的音频信号。

TuN LED为电台强场指示灯(见图3)。

按动电子波段开关AM时，即相当于给Q6基极一个人为的低电平．Q6截止，FM LED熄灭。

同时Q4也因高电平而截止，ICl工作在调幅波段。

Q6集电极的高电平又使Q7由截止转为导通，AMLED点亮。

一、选择波段收音机开机后，您可以按调频/中波转换按键(15)，选择调频或中波波段，按短波·米波段转换键(16)可选择短波波段，屏幕上会显示您按键后选择的波段。

在选择短波波段后，可用短波·米波段转换键 (16)选择不同的短波米波段，每按一下此键，则从当前米波段跳到下一个米波段的最低频率。

当利用短波·米波段转换键切换到短波米波段后，并在 3 秒钟内按上、下(9、10)调节键，可向上或向下选择短波米波段。

利用短波·米波段选择按键(16)切换到短波米波段时，显示屏右上方同时显示米波段数字，停止米波段切换操作 3 秒钟后，自动返回到时间显示状态。

这时，上、下键也从短波米波段选择切换状态返回到调整频率状态。

本机短波米波段频率扫描范围，比国际标准短波米波段范围稍宽。

二、搜索电台pl-550 有七种搜索电台的方法： 1.手动搜索电台；2.自动搜索电台；3.直接输入电台频率；4.调频/中波的自动存台(ats)功能； 5.直接输入2位存储地址数字，调出当前页面下的地址频率；6.进入搜索存储器状态，手动或自动搜索已存储的电台频率；7.用旋转式调谐钮调出已存储的电台。

(1)手动搜索【方法一】手动搜索电台：利用向上或向下调节键(9或10)或用旋转式调谐旋钮(28)搜索电台，搜索过程中，可按调台快慢键(8)选择快速或慢速调谐步进，各波段频率按下表规定的步长标准变化，直到找到电台为止。

手动调谐适合于：——搜索那些比较弱的电台信号；——搜索密集拥挤的强电台信号；——搜索那些频率不在米波段范围内的短波电台信号，而且可以从1711到 29999 khz 频率范围内逐点搜索电台信号。

旋转式频率微调旋钮的其它重要用途：当相邻的频率有很强电台，其声音隐隐约约地串入您正在收听的电台频率时，您可以利用旋转式调谐旋钮，把频率故意微调偏离正常收听的频率，以避开干扰，fm微调，mw和sw微调1-2khz。

【方法二】自动搜索电台：按住向上或向下调节键(9或10)，直到显示频率自动变化即松手，当收到电台时会自动停止搜索。

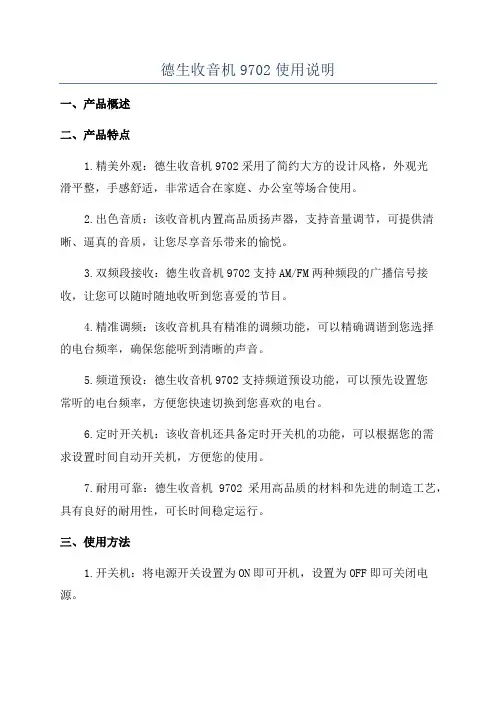

德生收音机9702使用说明一、产品概述二、产品特点1.精美外观：德生收音机9702采用了简约大方的设计风格，外观光滑平整，手感舒适，非常适合在家庭、办公室等场合使用。

2.出色音质：该收音机内置高品质扬声器，支持音量调节，可提供清晰、逼真的音质，让您尽享音乐带来的愉悦。

3.双频段接收：德生收音机9702支持AM/FM两种频段的广播信号接收，让您可以随时随地收听到您喜爱的节目。

4.精准调频：该收音机具有精准的调频功能，可以精确调谐到您选择的电台频率，确保您能听到清晰的声音。

5.频道预设：德生收音机9702支持频道预设功能，可以预先设置您常听的电台频率，方便您快速切换到您喜欢的电台。

6.定时开关机：该收音机还具备定时开关机的功能，可以根据您的需求设置时间自动开关机，方便您的使用。

7.耐用可靠：德生收音机9702采用高品质的材料和先进的制造工艺，具有良好的耐用性，可长时间稳定运行。

三、使用方法1.开关机：将电源开关设置为ON即可开机，设置为OFF即可关闭电源。

2.调频：选择AM/FM频段中的一个，使用频率旋钮可以调整到您喜欢的电台频率。

3.音量调节：使用音量旋钮可以调节收音机的音量大小。

4.频道预设：按住预设键不放，再通过频率旋钮选择您想要设置的电台频率，然后松开预设键，该频道就保存在预设键上了。

下次按下对应的预设键即可切换到该电台。

5.定时开关机：按下定时键，再通过频率旋钮选择您想要设置的时间，然后松开定时键，收音机会在设置的时间自动开机或关机。

四、注意事项1.请确保电池电量充足，以保证收音机的正常使用。

2.防止收音机受到撞击、摔落等情况，以免损坏。

3.收音机不能接水，避免进水导致内部电路损坏。

4.请避免将收音机放在过于高温或潮湿的环境中，以免影响使用寿命。

5.请根据实际情况合理使用收音机的功能，避免操作失误。

总结：。
