26讲 ZYJ7液压转辙机

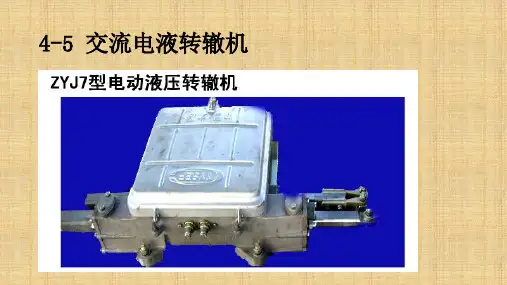

ZYJ7型电动液压转辙机1、ZYJ7型电液转辙机结构ZYJ7型电液转辙机由主机和SH6型锁闭转换器两部分组成，分别用于第一牵引点和第二牵引点。

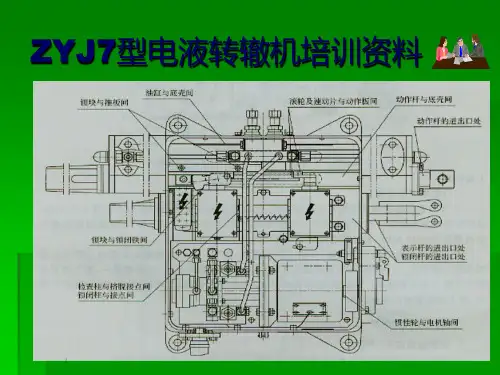

ZYJ7型电液转辙机由主机主要由电动机、油泵、油缸、启动油缸、接点系统、锁闭杆、动作杆、等部分组成。

SH6型锁闭转换器（亦称副机）主要由油缸、挤脱接点、表示杆、动作杆组成。

2、ZYJ7型电液转辙机各部件（1）、电动机：采用三相交流电动机，型号为Y90S-6-5B35。

额定电压380V。

额定电流2.2A。

电动机将电能转变为机械能，为整机提供动力。

（2）、油泵：采用双向斜盘轴向柱塞式油泵。

（3）、油缸：油缸由活塞杆、缸座、缸筒、缸套、接头体、连接螺栓和密封圈组成。

油缸运动用来推动尖轨或心轨转换。

油缸用来将注入缸内的的液压力转换为机械力。

（4）、启动油缸启动油缸有缸体、缸筒、柱塞、垫圈及O型圈组成。

启动油缸由两个接头阀将油路板与缸体上的两个孔连接起来，使得其在油路中与油缸并联。

柱塞和缸筒位于启动油缸内。

启动油缸的作用是在电动机刚启动时给一个小的负载，待转速提高、力矩增大时在带动负载，来克服交流电动机启动性能不足的问题。

（5）、单向阀：由阀体、空心螺栓、钢球、O型圈、挡圈等组成。

单向阀能使正向的液压油流畅通，方向的液压油流则被关闭而不能通过。

（6）、溢流阀：溢流阀主要由阀体和阀芯等组成，溢流阀的作用是，通过调整弹簧弹力，保证油路中的液压油的压力不超过一定的限值，以防止道岔转换受阻时，电动机电源没被断开时油路中油液压力不断升高而损坏各部液压件；当道岔转换到位而电动机仍没有停转时，使高压油释放压力，经回油管回油箱。

（7）、调节阀：调节阀（调节螺柱）用来改善副机油缸与主机油缸在转换道岔时的同步性。

（8）、节流阀：设在主机油缸活塞杆的两端，用来调节进入主机油缸液压油的流速。

（9）、滤清器：滤清器也称滤芯，用来防止杂物进入溢流阀及油缸，造成油路卡阻，以保证油路系统的可靠性。

ZYJ7电动液压转辙机原理及维护ZYJ7电动液压转辙机是一种用于道路或铁路上的转换轨道方向的设备。

它由电动机、液压系统和转辙机构组成。

在操作过程中，电动机驱动液压泵工作，液压泵将液压油送至转辙机构中，通过液压缸和液压阀控制转辙机构的运动，从而实现转变轨道方向的功能。

其主要原理如下：1.电动机驱动液压泵：电动机通过皮带或联轴器与液压泵相连，使液压泵开始工作，产生液压油流。

2.液压泵输送液压油：液压泵将液压油送往液压汽缸，提供所需的动力驱动力。

3.液压汽缸运动：液压油通过液压汽缸控制转辙机构的运动，使转辙机构实现转换轨道方向的功能。

4.液压阀控制：液压阀通过控制液压油流的方向和压力，确保转辙机构的准确运行。

维护方面，需要按照以下步骤进行：1.定期检查液压油：定期检查液压油的质量和量，并根据需要进行更换。

液压油应保持清洁，无杂质。

2.定期检查电动机：定期检查电动机的连接和绝缘情况，保证其正常运行。

3.定期检查液压泵：检查液压泵的工作状态和密封情况，确保泵的正常运行，并进行必要的维修和更换。

4.定期检查液压汽缸：检查液压汽缸的密封性能和动作灵活性，如有需要，进行维修或更换。

5.定期检查液压阀：检查液压阀的工作状态和密封性能，如有需要，进行维修或更换。

6.润滑部件：对转辙机构的润滑部件进行定期润滑，以确保运行顺畅和减少磨损。

7.定期清洁：定期清洁转辙机，确保其外部无尘污和杂物，保持良好的工作环境。

8.定期检查安全装置：检查转辙机的安全装置是否正常运行，确保操作人员的安全。

总之，ZYJ7电动液压转辙机通过电动机驱动液压泵将液压油送至液压汽缸中，通过液压阀控制转辙机构的运动，实现轨道方向的转换。

在维护方面，需要定期检查和保养液压油、电动机、液压泵、液压汽缸、液压阀等部件，以确保其正常运行和延长使用寿命。

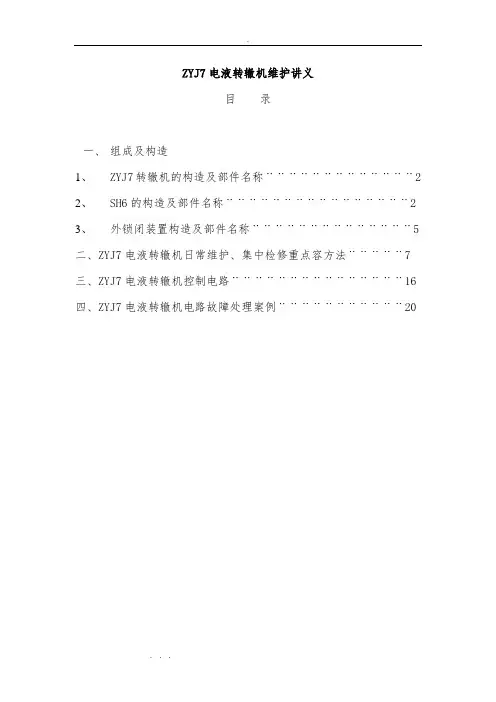

ZYJ7电液转辙机维护讲义目录一、组成及构造1、ZYJ7转辙机的构造及部件名称¨¨¨¨¨¨¨¨¨¨¨¨¨22、SH6的构造及部件名称¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨23、外锁闭装置构造及部件名称¨¨¨¨¨¨¨¨¨¨¨¨¨¨5二、ZYJ7电液转辙机日常维护、集中检修重点容方法¨¨¨¨¨7三、ZYJ7电液转辙机控制电路¨¨¨¨¨¨¨¨¨¨¨¨¨¨¨16四、ZYJ7电液转辙机电路故障处理案例¨¨¨¨¨¨¨¨¨¨¨20一、电液转辙机的组成及构造1、ZYJ7转辙机的构造及部件名称2、SH6转换锁闭器的构造及部件名称3、外锁闭装置构造及部件名称4、外锁闭装置详细示意图5.外锁闭道岔整体安装图（两机牵引）. . . .二、ZYJ7电液转辙机日常维护、集中检修重点容、标准及方法（一）、ZYJ7电液转辙机日常维护容1、设备无外界干扰和异状，斥离轨和基本轨之间无异物，各部绝缘无破损.外锁闭道岔安装装置绝缘包含以下几部分：①上检测杆绝缘②下检测杆绝缘③锁闭杆连接绝缘④动作连接铁绝缘⑤表示杆连接绝缘。

ZY(ZYJ)7型电动液压转辙机使用说明书铁路局电务器材厂目录一概述1 ZY(ZYJ)7型电动液压转辙机的特点－－－－－－－－－――― 12 主要用途及适用围 -－－－－－－－－－－－－－－－- - 13电动液压转辙机型号及含义 - - - - - - - - - - - - - - - 2 4ZY(ZYJ)7型电动液压转辙机的型号、规格及主要技术指标 - - 25安装使用电动液压转辙机的工作环境 - - - - - - - - - - - 3二 ZY(ZYJ)7型电动液压转辙机的结构与动作原理1ZY(ZYJ)7型电液转辙机结构 - - - - - - - - - - - - - - -- 32SH6型转换锁闭器结构 - - - - - - - - - - - - - - - - - - 33油路系统 - - - - - - - - - - - - - - - - - - - - - - - - 54ZY(ZYJ)7型电动液压转辙机机械动作原理 - - - - - - - - - 55ZY(ZYJ)7型电动液压转辙机辅助装置 - - - - - - - - - - - 7三 ZY(ZYJ)7型电动液压转辙机的外形尺寸、重量 - - - - - - - 7四 ZY(ZYJ)7型电动液压转辙机的安装、调整1 ZY(ZYJ)7型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图- - - - - - - - - - - 102 ZY(ZYJ)7型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图- - - - - - - - - - - 103ZY(ZYJ)7型电动液压转辙安装、调整过程 - - - - - - - - - 10五 ZY(ZYJ)7型电动液压转辙的日常检查与维护1 日常巡检维护 - - - - - - - - - - - - - - - - - - - - - 122定期检查维护（每季）- - - - - - - - - - - - - - - - - -- 123 年检查维护（每年一次） - - - - - - - - - - - - - - - - - 12 六常见故障处理 - - - - - - - - - - - - - - - - - - - - - 13 七运输、贮存 - - - - - - - - - - - - - - - - - - - - - - 14 八其他1订货须知 - - - - - - - - - - - - - - - - - - - - - - - 142售后服务事项 - - - - - - - - - - - - - - - - - - - - - 143联系方法 - - - - - - - - - - - - - - - - - - - - - - - 14-ZY(ZYJ)7型电动液压转辙机使用说明书一概述ZY(ZYJ)7型系列电动液压转辙机及其配套的安装装置与外锁闭装置，是为满足我国提速线路需要而研制的新型道岔转换系统。

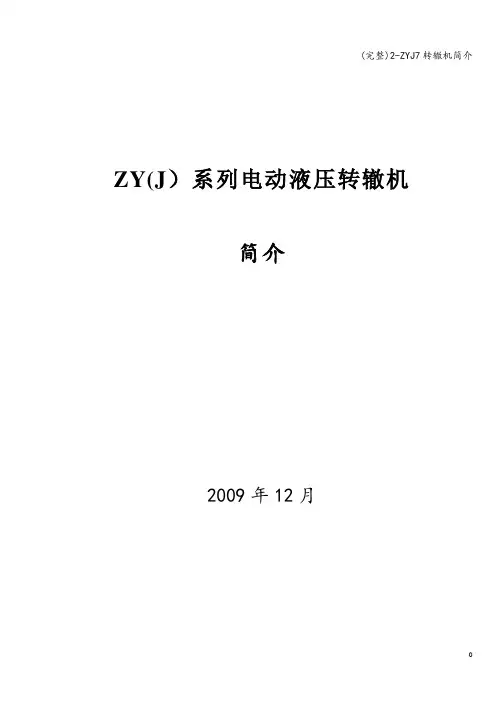

ZY(J）系列电动液压转辙机简介2009年12月目录一概述－－－－－－―－－－－－－－－－－－－－－－－－—－－－－－11 ZY(J）系列电动液压转辙机的特点－－－－－－－－―－－－-－－－－－12 主要用途及适用范围 -－－－－－－－－－－－－－－－－-－－－－－13 电动液压转辙机型号及含义－－－－－－－－－－－－－－－－－－－－24 ZY(J）7系列电动液压转辙机的型号、规格及主要技术指标－－－－－－－－－25 安装使用电动液压转辙机的工作环境—－－－－－－－－－－－－－－－4二 ZY(J)系列电动液压转辙机的结构与工作原理－－－－－－－－－－－－－4 1结构 -－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－4 2动作原理－－－－－－－－－－－－－－－－－－－－－－－－－－－－－12三 ZY(J)系列电动液压转辙机的外形尺寸及重量-－－－－－－－－－－－－－18四 ZY（J）系列电动液压转辙机机内配线原理图－－－－－－－－－－－－－－－23一概述ZY（J）系列电动液压转辙机包括ZY（J）4、ZY(J)6、ZY（J）7三种系列及其配套的安装装置和外锁闭装置,是随我国新建线路、既有线路改造、提速、地铁和目前客专线需要而研制的交、直流系列新型铁路道岔转换设备。

它能转换、锁闭国内现有各种规格、型号的内、外锁闭道岔，并能正确反映尖轨及可动心轨辙叉的位置和状态。

1.ZY(J）系列电动液压转辙机的特点1.1整机采用液压传动、机械锁闭，达到磨损小、寿命长、锁闭可靠。

1.2两牵引点之间采用油管传输，可避免机械磨损和旷动，安装简便、适用于多点牵引。

1.3采用两点或多点牵引时， SH5、SH6系列转换锁闭器和信号楼之间不必铺设电缆，也不必在信号楼内增设控制电路.1.4ZY（J）4、ZY(J）7系列电液转辙机主机具有动作杆和锁闭杆双杆锁闭尖轨(心轨)在密贴位置,付机（SH系列转换锁闭器)具有挤岔保护和挤岔断表示功能。

ZY(ZYJ)7 型电动液压转辙机使用说明书北京铁路局太原电务器材厂目录一概述1 ZY(ZYJ)7 型电动液压转辙机的特点－－－－－－－－－――― 12 主要用途及适用范围- －－－－－－－－－－－－－－－- - 13 电动液压转辙机型号及含义---------------------- 24 ZY(ZYJ)7 型电动液压转辙机的型号、规格及主要技术指标- - 25 安装使用电动液压转辙机的工作环境-------------------- 3二ZY(ZYJ)7 型电动液压转辙机的结构与动作原理1 ZY(ZYJ)7 型电液转辙机结构 --------------------- 32 SH6 型转换锁闭器结构------------------------- 33 油路系统------------------------------- 54 ZY(ZYJ)7 型电动液压转辙机机械动作原理 ----------------- 55 ZY(ZYJ)7 型电动液压转辙机辅助装置 ------------------ 7三ZY(ZYJ)7 型电动液压转辙机的外形尺寸、重量---------------- 7四ZY(ZYJ)7 型电动液压转辙机的安装、调整1 ZY(ZYJ)7 型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图------------------ 10 2 ZY(ZYJ)7 型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图------------------ 10 3 ZY(ZYJ)7 型电动液压转辙安装、调整过程 -------------- 10五ZY(ZYJ)7 型电动液压转辙的日常检查与维护1 日常巡检维护----------------------------- 122 定期检查维护(每季) ---------------------------- 123 年检查维护(每年一次) ---------------------------- 12六常见故障处理------------- -------------------- 13七运输、贮存--------------- ------------------ 14八其他1订货须知----------------- ----------------- 142售后服务事项------------- -------------------- 143联系方法----------------- ----------------- 14ZY(ZYJ)7 型电动液压转辙机使用说明书一概述ZY(ZYJ)7 型系列电动液压转辙机及其配套的安装装置与外锁闭装置，是为满足我国提速线路需要而研制的新型道岔转换系统。

zyj7型电动液压转辙机油路系统工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言电动液压转辙机是铁路行车中常用的设备，其油路系统是其正常工作的基础。

铁路ZYJ7型电液转辙机使用说明书ZY(ZYJ)7型电动液压转辙机使用说明书铁路局电务器材厂目录一概述1 ZY(ZYJ)7型电动液压转辙机的特点－－－－－－－－－――― 12 主要用途及适用围 -－－－－－－－－－－－－－－－- - 13电动液压转辙机型号及含义 - - - - - - - - - - - - - - - 2 4ZY(ZYJ)7型电动液压转辙机的型号、规格及主要技术指标 - - 25安装使用电动液压转辙机的工作环境 - - - - - - - - - - - 3二 ZY(ZYJ)7型电动液压转辙机的结构与动作原理1ZY(ZYJ)7型电液转辙机结构 - - - - - - - - - - - - - - -- 32SH6型转换锁闭器结构 - - - - - - - - - - - - - - - - - - 33油路系统 - - - - - - - - - - - - - - - - - - - - - - - - 54ZY(ZYJ)7型电动液压转辙机机械动作原理 - - - - - - - - - 55ZY(ZYJ)7型电动液压转辙机辅助装置 - - - - - - - - - - - 7三 ZY(ZYJ)7型电动液压转辙机的外形尺寸、重量 - - - - - - - 7四 ZY(ZYJ)7型电动液压转辙机的安装、调整1 ZY(ZYJ)7型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图- - - - - - - - - - - 102 ZY(ZYJ)7型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图- - - - - - - - - - - 103ZY(ZYJ)7型电动液压转辙安装、调整过程 - - - - - - - - - 10五 ZY(ZYJ)7型电动液压转辙的日常检查与维护1 日常巡检维护 - - - - - - - - - - - - - - - - - - - - - 122定期检查维护（每季）- - - - - - - - - - - - - - - - - -- 123 年检查维护（每年一次） - - - - - - - - - - - - - - - - - 12 六常见故障处理 - - - - - - - - - - - - - - - - - - - - - 13 七运输、贮存 - - - - - - - - - - - - - - - - - - - - - - 14 八其他1订货须知 - - - - - - - - - - - - - - - - - - - - - - - 142售后服务事项 - - - - - - - - - - - - - - - - - - - - - 143联系方法 - - - - - - - - - - - - - - - - - - - - - - - 14-ZY(ZYJ)7型电动液压转辙机使用说明书一概述ZY(ZYJ)7型系列电动液压转辙机及其配套的安装装置与外锁闭装置，是为满足我国提速线路需要而研制的新型道岔转换系统。

ZYJ7型电动液压转辙机用户手册北京铁路局太原电务器材厂一工厂概述：北京铁路局太原电务器材厂，是铁道部定点生产铁路通信信号器材的专业工厂。

ZY（ZYJ）1—7型系列电动液压转换系统是我厂与研究设计单位、用户共同研究开发的道岔转换设备，该系列产品有电液转辙机、安装装置和外锁闭器组成。

可适应于转换、锁闭国内现有各种规格型号的内外锁闭道岔，并能正确反映尖轨及可动心辙岔的位置和状态。

我厂始建于1958年，占地面积6万余平米，现有职工360人，工程技术人员80人，主要科室有技术开发中心、技术科、质量管理办公室、检验科、技术服务部、销售科、生产科、材料科等科室和装配加工等车间组成。

二电动液压转辙机概述电动液压转辙机是我国80年代出现的新型道岔转换设备，开始研制于1968年，与德国同时。

七十年代先后研制出Ⅰ、Ⅱ、Ⅲ型三代样机，分别在北京、平遥、太原站安装试验。

一九八三年元月，部电务局、科教司联合组织有关专家来我厂视察样机，一致认为，电动液压转辙机的技术特性对新型道岔的发展趋势有较大的适应性。

同年2月，以（83）电字14号科技运电字我厂与有关研究单位立即开展了电动液压转辙机的研制工作。

85年初生产出速动型样机，在丰西驼峰场安装试验，89年4月通过部技术审查。

与此同时，又研制了普通型及大功率型样机，于85年陆续在三棵树、青岛、济南和太原北站等地上道使用，目前太原北站仍在现场使用，已使用近17年。

86年通过技术鉴定，88年1月部选定京广线黑石铺站为试点站，共上道29组电动液压转辙机。

同年10月天津枢纽改造，又上道18组大功率直流电动液压转辙机，12月大秦线西段工程共上道了539组ZY1~ZY3 型电动液压转辙机。

90年到91年间应用户要求，将体积重量大的ZY1~ZY3 型电动液压转辙机分体，产生了ZY4 ~ZY6 型电动液压转辙机。

之后在北京局、成都局得到了大面积推广使用。

94年我国第一条准高速线广深线又采用了ZY4型交流电动液压转辙机共200余组，同时又与专业设计院通号公司研究设计院研制出了燕尾式外锁闭装置，为广深线开通运营做出了贡献。
