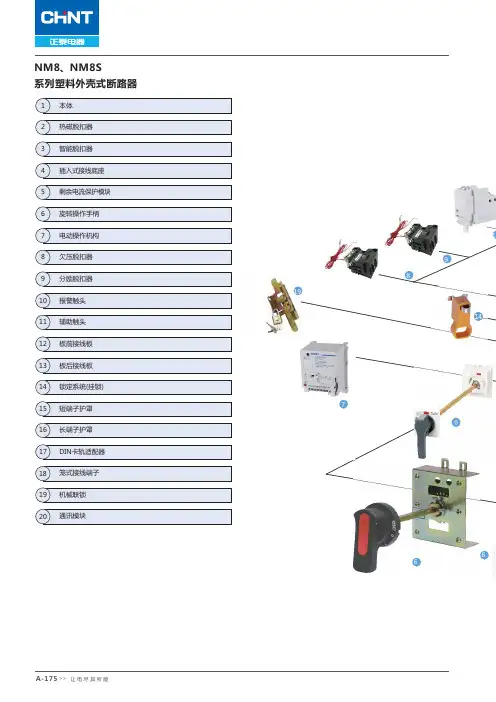

7816614NM8、NM8S 系列塑料外壳式断路器210111351815161512配电电器配电电器断路器类NM8 系列塑料外壳式断路器(以下简称断路器)是本公司最新开发的新产品，其设计体现了最新的限流原理和制造技术，具有小型紧凑、模块化、高分断、零飞弧、绿色环保等特点。

断路器适用于交流50Hz，额定电压690V及以下，和直流系统额定电压500V及以下，额定电流至1250A及以下的电路中作接通、分断和承载额定电流，并能在线路和用电设备发生过载、短路、欠压的情况下对线路和用电设备进行可靠的保护。

也能作为电动机的不频繁起动及过载、短路、欠压保护。

断路器可以垂直安装(即竖装)，水平安装(即横装)，也可以下进线。

具有隔离功能 。

符合标准：GB/T 14048.2、IEC 60947-2。

1 适用范围2.1 周围空气温度周围空气温度的上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃。

2.2 海拔安装地点的海拔高度不超过2000m。

2.3 大气条件2.3.1 湿度大气相对湿度在周围空气温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%。

应考虑因温度的变化发生在产品表面上的凝露。

2.3.2 污染等级 污染等级为3级。

2 正常工作条件和安装条件3 型号及含义: 800 800;用途：配电用无代号；电动机保护用 ：M 极数： 极； 2表示2极；1表示1 3表示3极； 4表示4极；接通；4B表示N极不安装过电流脱扣元件， 且N极与其它三极一起合分(N极先合后分)； 4C表示N极安装过电流脱扣元件，且N极与其它 三极一起合分(N极先合后分)，动作电流为1.0I ；R 4D表示N极安装过电流脱扣元件，且N极始终接 通，动作电流为1.0I ；R 4A表示N极不安装过电流脱扣元件，且N极始终 额定电流：100: 16, 20, 25, 32, 40, 50, 63, 80, 100; 250: 100, 125, 160, 180, 200, 225, 250; 630: 250, 315, 350, 400, 500, 630; , 1250 1250: 630, 700, 800, 1000; 分断能力特征代号：标准型: S ; 较高型: H ; 限流型: R 壳架等级额定电流： 100; 250;630(热磁式断路器的额定工作电流最大至500A); 800(无热磁式); 脱扣器型式特征代号： 热磁式脱扣器：无代号； 智能式脱扣器：S； 设计序号塑料外壳式断路器 企业特征代号N M 8 □-□□/□/□/□1250;A配电电器配电电器断路器类4 功能和特性注：1、4P产品仅提供分断能力S、H型；2、NM8-630热磁式断路器的额定工作电流至500A；3、NM8S-630插入式的额定工作电流至570A；4、交流、直流系统用产品不能通用，如需用于直流系统，请特殊订货。

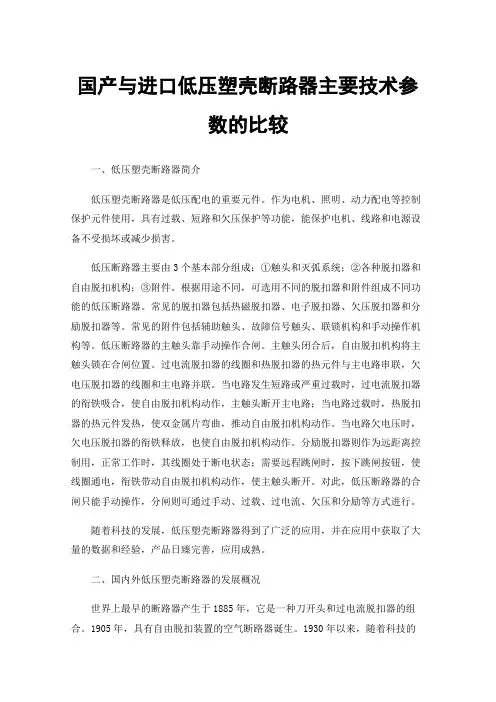

国产与进口低压塑壳断路器主要技术参数的比较一、低压塑壳断路器简介低压塑壳断路器是低压配电的重要元件。

作为电机、照明、动力配电等控制保护元件使用，具有过载、短路和欠压保护等功能，能保护电机、线路和电源设备不受损坏或减少损害。

低压断路器主要由3个基本部分组成：①触头和灭弧系统；②各种脱扣器和自由脱扣机构；③附件。

根据用途不同，可选用不同的脱扣器和附件组成不同功能的低压断路器。

常见的脱扣器包括热磁脱扣器、电子脱扣器、欠压脱扣器和分励脱扣器等。

常见的附件包括辅助触头、故障信号触头、联锁机构和手动操作机构等。

低压断路器的主触头靠手动操作合闸。

主触头闭合后，自由脱扣机构将主触头锁在合闸位置。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和主电路并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路；当电路过载时，热脱扣器的热元件发热，使双金属片弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，正常工作时，其线圈处于断电状态；需要远程跳闸时，按下跳闸按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触头断开。

对此，低压断路器的合闸只能手动操作，分闸则可通过手动、过载、过电流、欠压和分励等方式进行。

随着科技的发展，低压塑壳断路器得到了广泛的应用，并在应用中获取了大量的数据和经验，产品日臻完善，应用成熟。

二、国内外低压塑壳断路器的发展概况世界上最早的断路器产生于1885年，它是一种刀开头和过电流脱扣器的组合。

1905年，具有自由脱扣装置的空气断路器诞生。

1930年以来，随着科技的进步，电弧原理的发现和各种灭弧装置的发明，逐渐形成了机构。

50年代末，由于电子元件的兴起，又产生了电子脱扣器，到了今天由于单片机的普及又有了智能型断路器的问世。

中国低压断路器行业自1949年后，是在一些修理、装配简单电器工厂的基础上逐步发展成能独立设计、生产的行业，到1979共有生产企业600多家，经过1985～1986年、1990～1991年两个发展高峰，1995年低压断路器行业已有生产企业约1500家。

塑壳断路器与框架断路器的区别和选用（1）塑壳断路器和框架断路器同是断路器产品中使用十分普遍的产品，不过很多人并不是十分了解两者存在的区别，在选购的时候也经常会出现举棋不定的情况。

我所面对的一些客户也经常有这样的困扰，所以我根据这个问题，咨询了工厂内三位资深工程师，并对他们平时选购的一些心得进行总结，在这里说下塑壳断路器与框架断路器两者的区别，以及选用时需要注意的地方。

框架断路器分段能力高且功能完善-工程师1塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。

而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。

每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。

塑壳断路器产品种类繁多，其特点是结构紧凑，操作容易，功能比较简单，一般配置过流脱扣器和瞬时脱扣器，框架断路器则功能完善，特别是近年来单片机技术的应用，框架断路器向着高性能、易维护、网络化的方向发展。

在额定电流上，塑壳断路器一般为630A（一些新产品可达到1600A）以下，而框架断路器的额定电流要大很多，一般为630A-6300A（比如我们公司生产的DW15,DW16和DW17系列框架断路器都达到了这个标准）。

另外在分段能力上，框架断路器要比塑壳断路器高。

在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。

塑壳断路器适用于做支路保护开关-工程师2框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

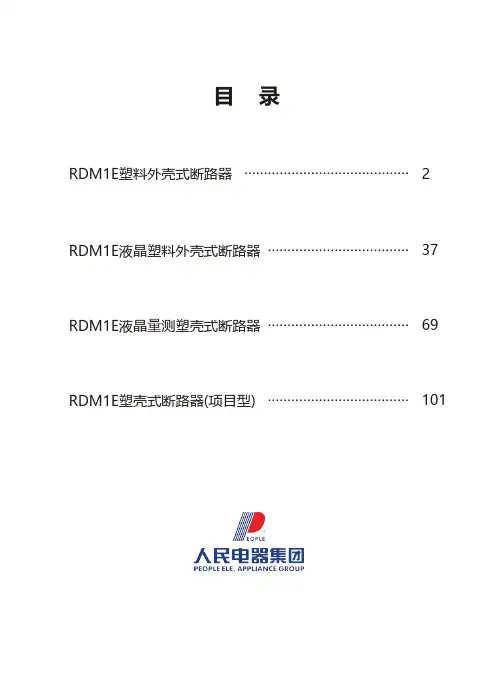

目 录RDM 1E塑料外壳式断路器RDM 1E 液晶塑料外壳式断路器237……………………………………………………………………RDM 1E 液晶量测塑壳式断路器69………………………………RDM 1E塑壳式断路器(项目型)101………………………………R D M1E塑料外壳式断路器符合标准：GB/T 14048.2警告：1.严禁擅自拆封，否则后果自负。

2.产品安装后使用前必须装上防护罩或隔弧板，否则后果自负。

3.本断路器安装必须由具有专业资格的人员进行配线作业。

4.严禁湿手操作断路器，否则可能发生电击事故。

5.断路器因保护电路发生故障(过载或短路)而分闸，必须查明原因，排除故障后，才能进行合闸操作。

6.断路器进行短路动作特性试验时，应使用经国家有关部门检测合格的专用测试装置，严禁利用相线直接触碰的试验方法。

注意：1.断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动和避免日晒。

2.安装前应检查铭牌上的技术参数是否符合要求，并手动操作断路器合、分3次，检验操作机构有无卡滞现象，并操作试验按钮，机构应可靠动作，确认完好无损后，方可安装。

3.为防止相间电弧短路，应对进出线端裸露导线及铜母线进行绝缘处理(150~200)mm。

4.断路器安装时，连接的电线应选择能承受相应载流量的铜导线，导线载面积参考值见表12。

5.板前接线的断路器可以安装在金属骨架或绝缘板上，板后接线的断路器应安装在绝缘板上。

6.断路器每六个月进行一次检查，检查时应切断电源，操作手柄时断路器合、分3次, 检查机构是否可靠；并检查断路器与安装板的绝缘电阻,同时清除外壳表层尘埃，保持良好绝缘, 如果绝缘电阻小于10MΩ，则该断路器应烘干或及时更换。

7.在整定断路器技术参数时，开关旋钮一定要旋到位。

否则可能造成误动作。

1 用途及适用范围RDM1E系列电子式塑壳断路器。

是本厂采用国际先进设计、制造技术研制、开发的新型断路器之一。

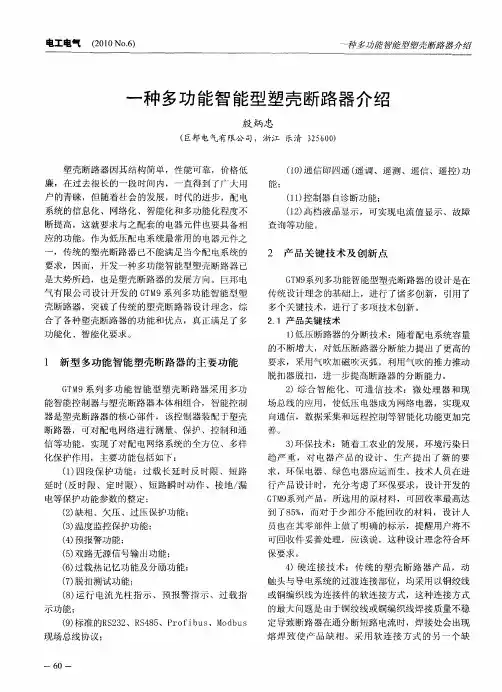

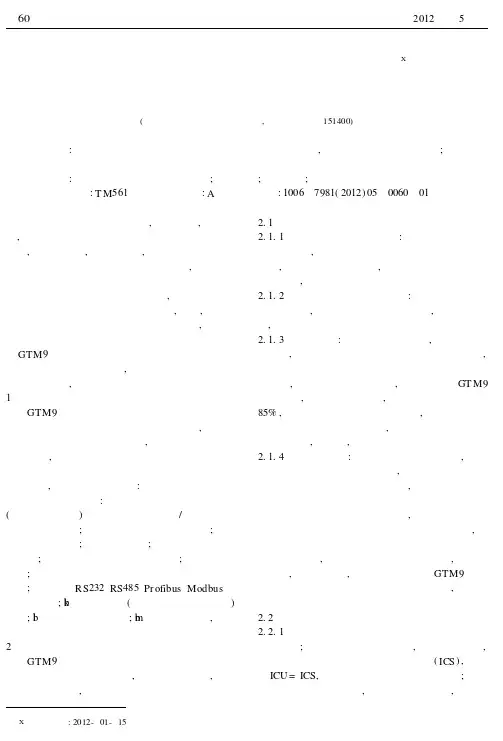

一种多功能智能型塑壳断路器介绍X杨海英(黑龙江中盟龙新化工有限公司,黑龙江安达　151400) 摘　要:介绍了一种新型多功能智能型塑壳断路器的主要功能,该产品关键技术和创新点;产品性能试验和应用验证。

关键词:新型多功能智能型塑壳断路器;主要功能;关键技术;创新点 中图分类号:T M561 文献标识码:A 文章编号:1006—7981(2012)05—0060—01 塑壳断路器因其结构简单,性能可靠,价格低廉,在过去很长一段时间内一直得到了广大用户的青睐,但随着社会,时代的进步,配电系统的信息化、网络化、智能化和多功能化程度不断提高,这就要求与之配套的电器元件也要具备相应的功能。

作为低压配电系统最常用的电器元件之一,传统的塑壳断路器已不能满足当今配电系统的要求,因而,开发一种多功能智能型塑壳断路器已是大势所趋,也是塑壳断路器的发展方向。

巨邦电气有限公司设计开发的GTM9系列多功能智能型塑壳断路器突破了传统的塑壳断路器设计理念,综合了各种塑壳断路器的功能和优点,真正满足了多功能、智能化要求。

1　新型多功能智能塑壳断路器的主要功能GTM9系列多功能智能型塑壳断路器采用多功能智能控制器与塑壳断路器本体相组合,智能控制器是塑壳断路器的核心部件,该控制器装配于塑壳断路器,可对配电网络进行测量、保护、控制和通信等功能。

实现了对配电网络系统的全方位、多样化保护作用,主要功能包括如下:四段保护功能:过载长延时反时限、短路延时(反时限、定时限)、短路瞬间动作、接地/漏电等保护功能参数的整定;缺相、欠压、过压保护功能;温度监控保护功能;预报警功能;双路无源信号输出功能;过载热记忆功能及分励功能;脱扣测试功能;运行电流光柱指示、预报警指示、过载指示功能;标准的RS232、RS485、Pr ofibus、Modbus现场总线协议;b k通信即四遥(遥调、遥测、遥信、遥控)功能;b l控制器自诊断功能;b m高档液晶显示,可实现电流值显示、故障查询等功能。

一、产品介绍UEM5系列的不断创新和发展使其成为今天市场上主要的低压塑壳断路器之一，能够满足不同用户的安装使用需要。

HOMER一直把创新、技术和质量作为产品开发中的宗旨。

UEM5系列塑壳断路器的开发正是在这样的宗旨下进行的，因此在任何条件下都具备高质量、高可靠性和高性能的特性，而且安装简单、操作方便、使用安全。

持续不断的发展使UEM5产品系列不断扩展，并进一步的完善。

UEM5系列产品依据不同用户需求、不同使用场合所合理的将其分为四个壳架和四个分断登记，当然对于一些特殊电力系统中特殊产品的需求，HOMER也将最大限度的予以满足。

UEM5系列的创新性不仅体现在其使用上的合理性，而且在外形尺寸、安装方式以及与断路器相关的附件都一一得到体现。

UEM5系列发展的另一个重点是智能化断路器。

它们是专为电网的智能化、网络化发展的需要而设计开发的。

创新和可选择性的保护功能保障了UEM5智能产品的经济性、方便性和可靠性。

UEM5系列智能产品的一个基本特征是可以和HOMER配电智能监控系统进行通讯与对话，从而保证断路器在电网监控系统中最优化应用和集成。

二、丰硕的成果HOMER 一如既往的根据市场的需要，甚至预期、不断更新，并总是走在技术的前沿。

同时将质量与可靠性保持在客户要求的最高水准，这一点得到了市场的赞赏。

每一处细节都意味着一个被满足的客户要求。

UEM5系列产品，不论是标准设计还是特殊设计，应用在世界各地的很多领域。

在任何有电的地方就有UEM5系列产品：制造业、钢厂、精炼厂、化工厂、医院、铁道、机场、地铁站、计算中心、办公大楼、摩天大楼等。

UEM5系列产品同时也承担保护的功能，用以保护经济和技术上都相当重要的基础设施中，如：发电厂等。

三、主要特性4.设计新颖独到（获得多项国家专利）外观专利◇全系列外观特征专利。

新材料应用专利◇聚合物产气型自动吹弧材料的运用。

结构设计专利 ◇动触头斥开后自锁结构 ◇新式的外盖翻转结构 ◇双向斥开的触头系统 …………（1）聚合物产气型自动吹弧 （2）双向斥开的触头系统（3）新型灭弧装置（4）动触头电动斥开及自锁机构聚合物产气材料聚合物产气材料 ◇快速分割电弧 ◇缩短电弧燃弧时间 ◇延长触电寿命 ◇提供短路分断能力创新的利用电流安培力“异向相斥”原理,将动静触头设成旋转式; 在短路大电流情况下,该系统可迅速斥开切断回路。

Abstract :The characteristics ,thermal magnetic and electronic trip units ,intellectualization and digitization of Siemens ’s new 3VA series molded case circuit breaker are emphatically introduced ,as well as the advantage in the selectivity of power distribution system,and the unique 3VA modular accessories.Key words :molded case circuit breaker ;thermal magnetic trip unit ;electronic trip unit ;intellectualization ;digitization ;selectivity ;SIMARIS software ;modular accessory摘要:重点介绍西门子全新一代3VA 系列塑壳断路器的特性亮点、热磁和电子脱扣器、智能化、数字化、在配电系统选择性配合上的优势,以及独有特色的3VA 模块化附件。

关键词:塑壳断路器;热磁脱扣器;电子脱扣器;智能化;数字化;选择性;SIMARIS 软件;模块化附件中图分类号:TM561文献标识码:Adoi :10.3969/j.issn.1003-8493.2018.10.0110引言在西门子全集成能源管理TIP 的理念下,研究开发先进、模块化、智能化、安全可靠的配电产品和系统是西门子一直努力的方向。

凭借长期积累的先进工业设计经验及精益生产制造优势,西门子中低压产品业务部于2015年1月在中国隆重推出了全新一代3VA 系列塑壳断路器,为客户提供安全、可靠、灵活、高效的低压配用电应用解决方案。

CDM3S系列产品是传承经典技术平台、全新打造的新一代产品，包含CDM3S 热磁式塑壳断路器、CDM3LS剩余电流动作断路器和CDM3G隔离开关。

新系列产品全面覆盖63至1600壳架，结构设计更强固，附件品类更多样，创新的热磁式塑壳断路器通讯功能，提升接线能力，为客户打造更高性价比、更高可靠性的产品，满足各类客户的应用需求。

结构设计，更强固160壳架以上加强筋设计，更结实，承受力达2000N以上CDM3LS电子线路板创新封闭设计，防护能力更强专利灭弧室设计，窄缝熄弧技术，安全又可靠互联互通　更智能安装接线　更便捷ＣＤＭ３Ｓ塑壳断路器塑壳断路器ＣＤＭ３Ｓ7种电气附件，支持双腔安装5种操作附件，满足客户需求 4种安装附件，满足各种安装7种其他附件，超贴心创新的热磁式断路器通讯功能，更简单、更经济250及以下壳架支持自攻螺钉安装全新凸台设计，优化面板结构可支持大小面板安装63/100壳架增加导轨安装方式端子开口尺寸最大增加20%，提升接线能力全系配备内六角螺钉，接线扭矩更大，更紧固分线柱扩展端子端子罩附件规格　更齐全058057CDM3S 系列塑料外壳式断路器（以下简称：CDM3S ），在低压配电线路中，能接通、承载以及分断正常电路条件下的电流，也能在所规定的非正常电路下接通、承载一定时间和分断电流的一种机械开关，在配电线路发生过载、短路、欠压（附件功能）时，对线路和设备提供保护。

广泛适用于电力，建筑，工业，OEM 等低压用电场所。

壳架等级：63AF 、125AF 、160AF 、250AF 、400AF 、630AF 、800AF 、1250AF 、1600AF 额定工作电压Ue ：400/415V ,500V ,690V分断能力：涵盖了配电领域的常用分断：25kA 、35kA 、50kA 、70kA 、75kA（各个壳架的具体分断详见参数表）极数：包括2极、3极 和4极产品脱扣器类型：单磁式，热磁式安装方式：固定式、插入式、抽屉式■ 产品简介产品符合标准：GB/T 14048.1 总则 IEC 60947-1 总则GB/T 14048.2 断路器 IEC 60947-2 断路器极限环境使用标准：IEC 60068-2-1（低温）GB/T 2423.1IEC 60068-2-2（高温）GB/T 2423.2IEC 60068-2-30（交变湿热）GB/T 2423.2■ 符合标准CDM3S 的运行污染等级为3级IEC 60947-1和60664-1标准所定义的环境（工业环境）中。

施耐德全新一代ComPacT NSX DC 直流专用塑壳断路器Compact NSX630 DC TM630D - 4PLV438264已停产由新款代替断路器ComPacT NSX600F DC, 36 kA (750 VDC),TM-DC 脱扣单元, 600 A , 4PC63F4TM600D全新一代ComPacT NSX DC全新一代ComPacT NSX DC 直流专用塑壳断路器施耐德直流断路器130种规格型号从1P到4P，从16A到1500A多场景覆盖，开启智“塑”时代，助力“无限”数字化未来，针对直流电特殊的电流属性，从设计到工艺深耕细作，为直流应用场景提供安全可靠的专用产品特性4种极数产品：1P/2P/3P/4P电流覆盖范围：100-1500A电压覆盖范围：250V-1500V解决方案：断路器及隔离开关附件选择：串联排/并联排/散热片/相间隔板/端子罩/电动操作机构/辅助触点/分励线圈等，与交流产品附件通用产品尺寸：与交流产品同壳架尺寸相等认证：CCC自声明，CE认证，部分产品具有TUV，多国船级社认证等优势全新一代ComPacT NSX DC直流专用塑壳断路器，针对直流电特殊的电流属性，从设计到工艺深耕细作，为直流应用场景提供安全可靠的专用产品。

该系列产品在继承了NSX双旋转触头的经典设计之上，通过对绝缘，触头材料，灭弧结构的特殊处理，提供了多种直流应用系统的解决方案。

针对630-1200A大电流产品，采用并联桥设计结构降低了产品内部接触电阻，无惧严苛应用环境应用NSX DC 适用的行业：数据中心，铁路，机车，新能源光伏，海事，不间断电源场景，直流配电屏等直流应用场景。

施耐德直流断路器全部型号：。

ST500M/H系列智能型电动机控制器苏州万龙集团有限公司产品概述五年多来在电力、石化、轻工、煤炭、纸业、钢铁等多行业10多万台ST500智能型电动机控制器投入了交流电动机保护控制现场运行，千锤百炼，积累了大量的实践工程经验。

在此基础上，新一代增强型高性能微处理器技术的ST500M/H系列智能型交流电动机控制器应运而生，产品与接触器、软起动器、塑壳断路器配合为低压交流电动机回路提供了一整套集控制、保护、监测和总线通迅于一体的专业化的解决方案，取代了热继电器、热保护器、漏电保护器、欠电压保护器等多种分列保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器多种附加元件，是智能化MCC的理想选择。

产品特点采用16位高性能工业级微处理器、专用协议芯片、专用集成电路，直接采样三相交流电流、三相交流电压、热电阻值、4-20mA 模拟量、漏电流值；计算电流不平衡率、接地电流；保护功能：产品内置多种保护功能，仅需简单选择即可实现保护的投入或退出、报警或跳闸； 过载 “时间-电流特性”符合GB/T14048.4 -2003标准，并增加更多脱扣级别，满足重载起动要求； “t E 时间保护”符合增安型防爆电动机的热过载保护标准GB3636.3-2000；“温度保护”更直接监控电动机的发热情况，符合标准GB/T14048.X -200X 《低压开关设备和控制设备 旋转电机装入式热保护控制单元》；“漏电流保护”，通过专用互感器取样，检测灵敏度更高，符合GB/T14048.4 -2001附录B 要求； 工艺联锁控制保护，通过输入开关量、输入4-20mA 模拟量实现部分非电量的工艺联锁控制保护； 合理的起动保护，自动判别起动过程，有效区分起动电流和故障电流，保证保护功能不发生误动作，同时采用起动超时和起动过流多种方式实现起动保护。

解决“过流保护盲区”，自动判断故障电流大小，正确检测出现在接触器分断电流与塑壳开关短路脱扣电流之间过流故障，控制塑壳开关跳闸，使保护更可靠。

智能型塑壳断路器二次保护模块改进的探讨罗艺华发布时间：2023-05-31T07:46:46.038Z 来源：《中国电业与能源》2023年6期作者：罗艺华[导读] 目前，供电公司运维的配电低压配电柜中的0.4kV低压塑壳断路器一次部分和二次部分属于整体集装。

常规智能电子式塑料外壳式断路器二次控制部分为易损件，损坏后需要整体更换。

当二次保护拒动或损坏时，容易引起社会人员触电风险，同时也容易导致电气设备烧毁等问题。

运维人员也经常反馈，更换低压塑壳断路器作业涉及台区停电、两票和视频监控等繁琐流程，影响供电可靠性和用户用电体验感，甚至客户停电投诉等不良影响。

广东电网有限责任公司韶关翁源供电局广东韶关 512600摘要：目前，供电公司运维的配电低压配电柜中的0.4kV低压塑壳断路器一次部分和二次部分属于整体集装。

常规智能电子式塑料外壳式断路器二次控制部分为易损件，损坏后需要整体更换。

当二次保护拒动或损坏时，容易引起社会人员触电风险，同时也容易导致电气设备烧毁等问题。

运维人员也经常反馈，更换低压塑壳断路器作业涉及台区停电、两票和视频监控等繁琐流程，影响供电可靠性和用户用电体验感，甚至客户停电投诉等不良影响。

关键词：低压塑壳断路器；二次保护；可靠性引言随着电网的快速发展，低压断路器成为了保护用电安全的必不可少的电力设备之一。

低压断路器又称智能空气开关或者空气断器器，它既有手动开关的作用，又能自动进行失压、欠压、过载和短路保护的功能，目前电网使用的都是智能型塑壳断路器，功能、结构、性能也更加的完善，在保证基本功能的情况下，对于设备后期的运行的安装、维护和更换提出更高要求[2]~[3]。

其要求可综述为：功能的全面性。

不仅要具有过载、短路保护功能，还能提供过载短延时、断相等保护功能。

测量精度高。

能实时显示电流，并且电流精度达到一定要求。

控制参数实时设定。

包括过载、失压、欠压、短路等具备的设定以及相应时间。

安装维护方便。
