第5章_过程通道.

第一章一、填空1、在现代工业中，计算机控制系统的工作原理包括、、三个基本步骤。

答案：实时数据采集、实时控制决策、实时控制输出知识点：计算机控制系统的工作原理参考页：P2学习目标：1（熟悉计算机控制系统的结构、组成及工作原理）难度系数：2题型：填空2、微型计算机控制系统的硬件由、、和组成。

答案：主机、输入输出通道、外部设备、测量变送与执行机构知识点：计算机控制系统组成参考页：P3学习目标：1（熟悉计算机控制系统的结构、组成及工作原理）难度系数：3题型：填空3、一般的计算机控制系统由、、、等部分组成。

答案：计算机、I/O 接口电路、通用外部设备、工业生产对象知识点：计算机控制系统组成参考页：P3学习目标：1（熟悉计算机控制系统的结构、组成及工作原理）难度系数：3题型：填空4、计算机控制系统中常用的控制器有、、、、等。

答案：可编程序控制器、工控机、单片机、DSP、智能调节器答案：按生产过程控制的特点和要求知识点：计算机控制系统的主机参考页：P3-P5学习目标：2（熟悉常用的计算机控制系统主机）难度系数：1题型：填空5、计算机控制系统主要有六类，分别是直接数字控制系统、操作指导控制系统、、、、。

答案：计算机监督控制系统、分布式控制系统、计算机集成制造系统、综合自动化系统知识点：计算机控制系统的典型形式参考页：P5学习目标：3（熟悉计算机控制系统的典型形式及其特点）难度系数：2题型：填空6、DDC 系统的最大优点是。

答案：用一台计算机控制多个回路知识点：计算机控制系统的典型形式参考页：P6学习目标：3(熟悉计算机控制系统的典型形式及其特点)难度系数：2题型：填空7、软件是工业控制机的程序系统，它可分为、、 3 个部分。

答案：系统软件、支持软件、应用软件知识点：工业控制计算机的软件组成参考页：P10学习目标：4(熟悉工业控制计算机的组成、总线结构和特点)难度系数：2题型：填空8、计算机控制系统的发展趋势为、、、。

计算机控制系统复习题第一章一、下列知识点可出单选题或填空题1. 控制器将反馈信号与设定值进行比较并产生控制量。

2. 变送器将被控参量转换成电信号。

3. 模数转换器(A/D转换器)将模拟量转换成数字量。

4. 数模转换器(D/A转换器)将数字量转换成模拟量。

5. 测量检测器对被控对象的参数进行检测。

6. 自动控制系统通常由被控对象、检测传感装置、控制器组成。

7. 计算机控制系统的典型结构有：操作指导控制系统ODC直接数字控制系统DDC计算机监督控制系统SCC集散控制系统DCS现场总线控制系统FCS8. 计算机控制系统常用的时域指标有：延迟时间t d、上升时间t r、峰值时间t p、调节时间t s、超调量匚% ；_9. 计算机控制系统包括计算机和生产过程两大部分。

10. 计算机控制系统是指采用了数字控制器的自动控制系统。

二、下列知识点可出名词解释和简答题1. 实时数据采集：对被控参数按一定的采样时间间隔进行检测，并将结果输入计算机。

2. 实时计算：对采集到的被控参数进行处理后，按预先设计好的控制算法进行计算，决定当前的控制量。

3. 实时控制：根据实时计算得到的控制量，通过D/A转换器将控制信号作用于执行机构。

4. 实时管理：根据采集到的被控参数和设备的状态，对系统的状态进行监督与管理。

5. 直接数字控制系统：计算机代替模拟控制器直接对被控对象进行控制。

6. 与连续控制系统相比，计算机控制系统具有哪些特点？(1) 计算机控制系统是模拟和数字的混合系统。

(2) 在计算机控制系统中，控制规律是由计算机通过程序实现的(数字控制器) ，修改一个控制规律，只需修改程序，因此具有很大的灵活性和适应性。

(3) 计算机控制系统能够实现模拟电路不能实现的复杂控制规律。

(4) 计算机控制系统并不是连续控制的，而是离散控制的。

(5) 一个数字控制器经常可以采用分时控制的方式，同时控制多个回路第二章一、下列知识点可出单选题或填空题1. 完成模拟量的采集并转换成数字量送人计算机的通道是模拟量输入通道。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

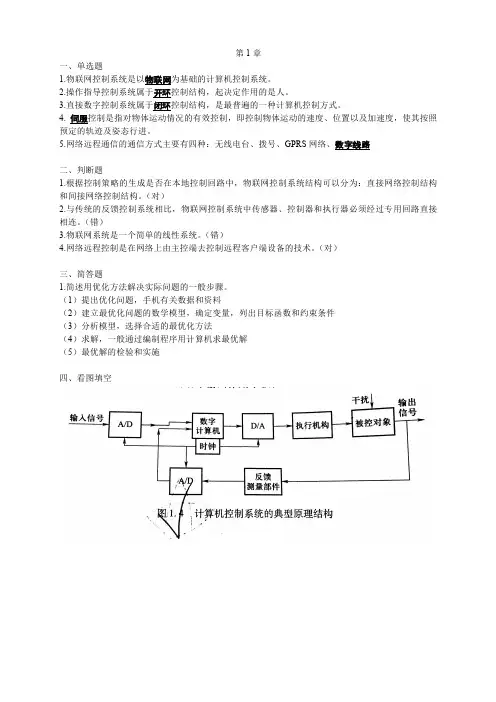

图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

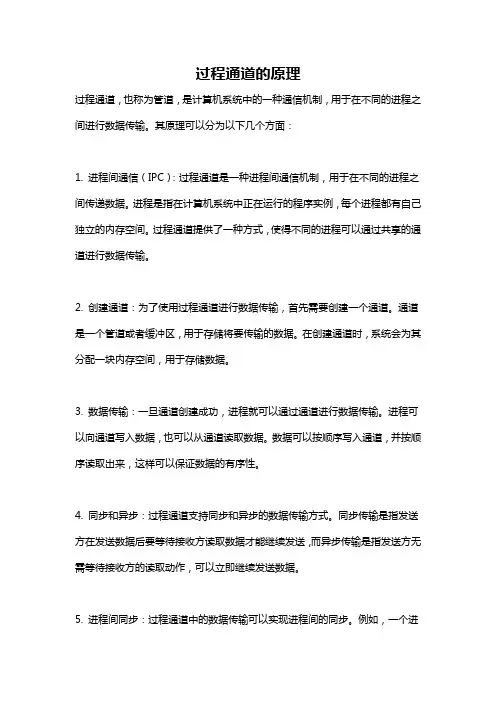

过程通道的原理过程通道，也称为管道，是计算机系统中的一种通信机制，用于在不同的进程之间进行数据传输。

其原理可以分为以下几个方面：1. 进程间通信（IPC）：过程通道是一种进程间通信机制，用于在不同的进程之间传递数据。

进程是指在计算机系统中正在运行的程序实例，每个进程都有自己独立的内存空间。

过程通道提供了一种方式，使得不同的进程可以通过共享的通道进行数据传输。

2. 创建通道：为了使用过程通道进行数据传输，首先需要创建一个通道。

通道是一个管道或者缓冲区，用于存储将要传输的数据。

在创建通道时，系统会为其分配一块内存空间，用于存储数据。

3. 数据传输：一旦通道创建成功，进程就可以通过通道进行数据传输。

进程可以向通道写入数据，也可以从通道读取数据。

数据可以按顺序写入通道，并按顺序读取出来，这样可以保证数据的有序性。

4. 同步和异步：过程通道支持同步和异步的数据传输方式。

同步传输是指发送方在发送数据后要等待接收方读取数据才能继续发送，而异步传输是指发送方无需等待接收方的读取动作，可以立即继续发送数据。

5. 进程间同步：过程通道中的数据传输可以实现进程间的同步。

例如，一个进程可以向通道写入一个数据块，然后等待另一个进程从通道中读取该数据块，这样可以实现进程之间的同步。

6. 进程间异步：过程通道也支持进程间的异步传输。

例如，一个进程可以向通道写入多个数据块，而另一个进程可以以自己的速度从通道中读取这些数据块。

这种方式下，两个进程可以以不同的速度进行数据传输，提高了系统的吞吐量。

7. 缓冲区：过程通道通常会有一个缓冲区用于缓存数据。

缓冲区可以对数据进行存储和处理，以控制数据的流动。

当通道中的数据块未被读取时，可以将这些数据块存储在缓冲区中，以便后续读取。

8. 锁机制：为了确保数据在进程间的正确传输，过程通道通常使用锁机制进行数据的同步。

锁机制可以确保每次只有一个进程能够访问通道，从而防止数据的冲突和丢失。

总结起来，过程通道是一种进程间通信机制，通过创建通道和使用缓冲区来实现不同进程间的数据传输。

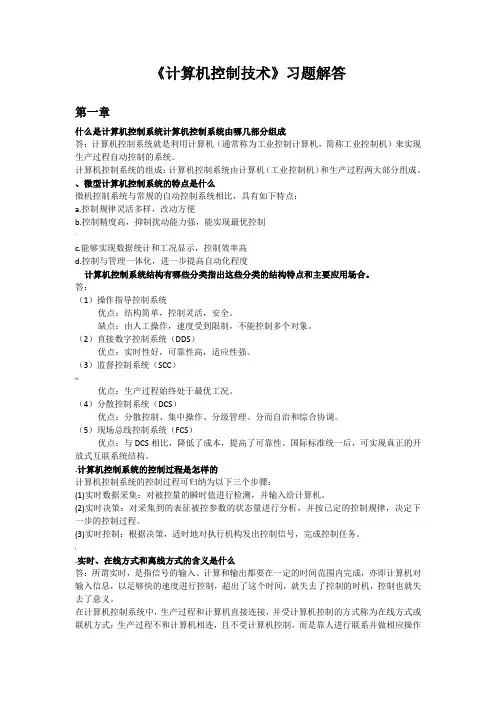

《计算机控制技术》习题解答第一章什么是计算机控制系统计算机控制系统由哪几部分组成答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。

计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。

、微型计算机控制系统的特点是什么微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制`c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度计算机控制系统结构有哪些分类指出这些分类的结构特点和主要应用场合。

答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。

缺点：由人工操作，速度受到限制，不能控制多个对象。

（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。

（3）监督控制系统（SCC）%优点：生产过程始终处于最优工况。

（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。

（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。

国际标准统一后，可实现真正的开放式互联系统结构。

.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

;.实时、在线方式和离线方式的含义是什么答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。

在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。

第一章答案1计算机控制系统是由哪几部分组成？画出方块图并说明各部分的作用。

答：（1）计算机控制系统是由工业控制机、过程输入输出设备和生产过程三部分组成。

（2）方块图如下图1.1所示：工业计算机 PIO 设备 生产过程图1.1 计算机控制系统的组成框图1、①工业控制机软件由系统软件、支持软件和应用软件组成。

其中系统软件包括操作系统、引导程序、调度执行程序，它是支持软件及各种应用软件的最基础的运行平台；支持软件用于开发应用软件；应用软件是控制和管理程序；②过程输入输出设备是计算机与生产过程之间信息传递的纽带和桥梁。

③生产过程包括被控对象、测量变送、执行机构、电气开关等装置。

2.计算机控制系统的实时性、在线方式、与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。

（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。

4、计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导系统（OIS ）优点：结构简单、控制灵活和安全。

缺点：由人工控制，速度受到限制，不能控制对象。

（2）直接数字控制系统(DDC)优点：实时性好、可靠性高和适应性强。

（3）监督控制系统（SCC ）优点：生产过程始终处于最有工况。

（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。

CPU/MEM 人-机接口 内部总线 系统支持版 磁盘适合器 数字量输出（DO ）通道 数字量输入（DI ）通道模拟量输出（AO ）通道 模拟量输入（AI ）通道 电气开关 电气开关 执行机构 测量变送 被控对象（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。

过程控制工程考点解析第一章1.什么是过程控制系统？其基本分类方法有哪些？过程控制系统通常是指工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度、和PH等这样的一些过程变量的系统。

基本分类方法（1）按过程控制系统的结构特点分为反馈控制系统、前馈控制系统、前馈-反馈控制系统（2）按给定值信号的特点分为定值控制系统、程序控制系统、随动控制系统。

2.试说明书中图1-2b供氧量控制系统框图中被控“过程”包含哪些管道设备以及图中各符号的含义。

过程：节流装置到氧气流量调节阀之间的管道设备。

x(t)代表设定值；e(t)表示偏差信号；u(t)表示控制器控制作用信号；q(t)表示调节阀的流量信号；f(t)过程受到的干扰信号；y(t)过程的输出信号；z(t)测量信号3. 在过程控制中，为什么要由系统控制流程图画出其框图。

为了更清楚地表示控制系统各环节的组成、特性和相互间的信号联系,这样也便宜其他人员的理解第二章2-2.什么是过程通道？什么是过程的控制通道和扰动通道？它的数学模型是否相同？问题一：被控过程输入量与输出量之间的信号联系称为过程通道。

问题二：过程的控制通道：控制作用与被控量之间的信号联系。

过程的扰动通道：扰动作用与被控量之间的信号联系。

问题三：他们的数学模型不一样，因为过程通道、控制通道和扰动通道所表示的环节不是同一个。

2-6. 如图所示液位过程的输入量为Q1，流出量为Q2，Q3，液位h为被控参数，C为容量系数，并设R1、R2、R3均为线性液阻，要求：（1）列出过程的微分方程组；（2）画出过程的方框图。

（3）求过程的传递函数W0（S）＝H（S）/Q1（S）；答：（1）（2）（3）2-8.略。

2-11.为什么大多数过程控制的数学模型可用一阶、二阶、一阶加滞后和二阶加滞后环节之一来近似描述？有何理论依据？2-24.采用分度号K的热电偶测量炉温为800℃，其冷端温度为0℃求其热电势E( t,t0) ？2-43.数据采集系统的基本组成部分有哪些？它们分别实现哪些功能？数据采集系统由传感器、信号调理电路、数据采集电路三部分组成。

微型计算机控制专业技术课程答案《微型计算机控制技术》复习题纲1.1 计算机控制系统的结构。

1.2 计算机控制系统的典型形式有哪些? 各有什么优缺点? （P5）1.3 实时、在线⽅式和离线⽅式的含义是什么?2.1 采⽤74LS244和74LS273，设计与PC总线等⼯业控制机的数字量(开关量) 输⼊输出接⼝，要求:画出接⼝电路原理图，并采⽤8086汇编语⾔编写数字量输⼊输出程序。

2.2 ⽤8位A／D转换器ADC0809与PC总线等⼯业控制机接⼝，设计模拟输⼊通道以及数据采集程序流程图。

2.3 采样信号有何特点? 采样保持器的作⽤是什么?是否所有的模拟量输⼊通道中都需采样保持器? 为什么?2.4 什么是串模⼲扰和共模⼲扰? 如何抑制?2.5 计算机控制系统中地线有哪⼏种?2.6 什么是波反射? 如何消除波反射?3.1 插补计算程序流程：(1) 直线插补程序；(2) 圆弧插补程序。

3.2 给出⼀段直线或圆弧。

要求：(1) 按逐点⽐较法插补进⾏列表计算；(2) 作出⾛步轨迹图，并标明进给⽅向和步数。

3.3 三相步进电机的⼯作⽅式。

3.4 利⽤8255A设计x轴步进电机和y轴步进电机的控制电路，要求：(1) 画出接⼝电路原理图；(2) 分别列出x轴和y轴步进电机在三相单三拍、三相双三拍或三相六拍⼯作⽅式下的输出字表。

4.1 数字控制器的连续化设计步骤。

（P103）4.2 PID控制器的三个参数对系统性能的影响。

4.3 数字控制器的离散化设计步骤是什么?4.4 最少拍⽆纹波控制器的设计。

4.5 模糊推理的计算。

6.1 测量数据预处理技术包括哪些？(185~190)7.1 什么是现场总线?有哪⼏种典型的现场总线?7.2 分布式控制系统的设计原则是什么？DCS系统分为哪⼏层？各层实现哪些功能？⽅程段11 部分1第⼀章（绪论）作业1.1 什么是计算机控制系统？它由哪⼏部分组成？答：计算机控制系统就是利⽤计算机来实现⽣产过程控制的系统。

本答案仅供参考。

第1章绪论什么是过程计算机控制系统它由哪几部分组成通过具体示例说明。

答：它是指由被控对象、测量变送装置、计算机和执行装置构成，以实现生产过程闭环控制的系统，它综合了计算机过程控制和生产工艺过程。

例如温度控制系统。

计算机控制工业生产过程有哪些种类型答：计算机控制工业生产过程一般有五种类型：操作指导控制系统；直接数字控制系统；监督控制系统；集散控制系统；现场总线控制系统。

计算机控制系统的硬件一般有哪几大主要组成部分各部分是怎样互相联系的其中过程通道有几种基本类型它们在系统中起什么作用答：计算机控制系统的硬件一般包括：主机、外部设备、过程输入输出设备。

两个过程通道，一个是输入通道，另一个为输出过程通道。

输入过程通道包括：A/D通道----把模拟信号转换成数字信号后再输入；DI通道-----直接输入开关量信号或数字量信号。

输出过程通道包括：D/A通道----把数字信号转换成模拟信号后再输出；DO通道-----直接输出开关量信号或数字量信号。

直接数字控制系统的硬件由哪几部分组成答：直接数字控制系统的硬件主要有计算机（主机）、过程输入输出通道、操作台和计算机辅助设备组成。

如下图所示。

数字PID 控制算法有几种形式各有什么特点答：数字PID 控制算法有位置式、增量式、速度式三种形式。

PID 位置式根据偏差计算阀门的位置，PID 增量式根据偏差计算阀门的变化；PID 速度式根据偏差变化程度计算阀门的变化。

试推导计算机控制系统PI 控制算法的位置式、增量式和速度式。

答：模拟PI 控制算法为])(1)([)(0⎰+=tI p dt t e T t e k t u 其中，p k ----比例增益I T ----积分时间常数在采样周期相当短暂时，用矩形法近似代替积分项∑⎰=≈ki t i Te dt t e 00)()(，其中T 为采样周期，k 为采样序号。

PI 位置式算法为：x k i I p ui e k k e k k u ++=∑=0)()()(PI 增量式算法为：)()()(k e k k e k k u I p +=∆∆PI 速度式算法为：Tk e k T k e k T k u k v I p )()()()(+==∆∆ 其中，x u -----偏差（它是初始阀门位置）)(k u ∆---第k 次输出的偏差校正值)(k e ∆---第k 次采样值的偏差校正值试推导计算机控制系统PD 控制算法的位置式、增量式和速度式。

第一章计算机控制系统概述1、计算机控制系统的概念是什么计算机控制系统是以计算机技术、控制理论及自动化技术相结合并应用于工业生产过程的结果，是以自动控制理论为基础，以计算机为手段的控制系统。

2、计算机系统由哪些部分组成并画出方框图。

计算机控制系统由计算机、外部设备、操作台、输入通道、输出通道、检测装置、执行机构、被控对象以及相应的软件组成。

3、计算机控制系统的主要性能指标有哪些稳定性/动态指标/稳态指标/能控性与能观性4、计算机控制系统的主要特点有哪些各项连续控制系统计算机控制系统信号形式都是模拟信号模拟信号、数字信号皆有控制规律实现由模拟电路实现由计算机通过程序实现控制形式整个过程始终连续控制整个过程始终离散控制控制器作用一个控制器控制一个回路一个控制器分时控制多个回路功能强度简单控制具有丰富的指令系统和很强的逻辑判断功能自动化程度自动化程度低便于实现控制与管理的一体化5、计算机控制系统是怎样分类的按功能和控制规律可分为几类一、按控制系统的功能及结构特点分类①操作指导控制系统②直接数字控制系统DDC③监督控制系统SCC④计算机分级控制⑤集散控制系统DCS⑥现场总线控制系统FCS二、按控制规律分类 ①程序和顺序控制 ② PID 控制 ③最少拍控制 ④复杂规律的控制 ⑤智能控制第二章 离散控制系统及Z 变换分析法1、计算机控制系统的信号形式有哪些连续模拟信号:时间与幅值上均连续，如 r(t)、y(t)、u(t) 离散模拟信号:时间是离散的，幅值上连续，如y*(t)、u*(t) 离散数字信号:时间离散的，幅值为数字量，如y(kT)、u(kT)2、香农(Shannon)采样定理是如何描述的一个连续时间信号f(t)，设其频带宽度是有限的，其最高频率为ωmax(或fmax)，如果在等间隔点上对该信号f(t)进行连续采样，为了使采样后的离散信号f *(t)能包含原信号f(t)的全部信息量。

则采样角频率只有满足下面的关系： ωs ≥2ωmax采样后的离散信号f *(t)才能够无失真地复现f(t)。

1.1 什么是计算机控制系统？它由哪几个部分组成？1.2 计算机控制系统的典型形式有哪些？各有什么优缺点？1.3 实时、在线方式和离线方式的含义是什么？1.4 工业控制机的哪几个部分组成？各部分的主要作用是什么？工业控制机的特点有哪些？1.5 什么是总线、内部总线和外部总线？1.6 PC总线和STD 总线各引线的排列和含义是怎样的？1.7 RS-232C 和 IEEE-488 总线各引线的排列和含义是怎样的？2.1 什么是接口、接口技术和过程通道？2.2 采用74LS244和74LS273与PC总线工业控制机接口，设计8路数字量（开关量）输入接口和8路数字量(开关量)输出接口，请画出接口电路原理图，并分别编写数字输入和数字输出程序。

2.3 采用8位 A/D 转换器 ADC0809 通过 8255A 与PC总线工业控制机接口，实现8路模拟量采集。

请画出接口原理图，并设计出8路模拟量的数据采集程序。

2.4 用12位 A/D 转换器 AD574 通过 8255A 与PC总线工业控制机接口，实现模拟量采集。

请画出接口原理图，并设计出A/D转换程序。

2.5 请分别画出一路有源I/V变换电路和一路无源I/V变换电路图,并分别说明各元器件的作用？2.6 什么是采样过程、量化、孔径时间？2.7 采样保持器的作用是什么？是否所有的模拟器输入通道中都需要采样保持器？为什么？2.8 一个8位 A/D 转换器，孔径时间为100μs, 如果要求转换误差在A/D 转换器的转换精度 (0.4 %) 内，求允许转换的正选波模拟信号的最大频率是多少？2.9 试用 8255A 、AD574、LF398、CD4051 和PC总线工业控制机接口，设计出8路模拟量采集系统。

请画出接口电路原理图，并编写相应的8路模拟量的数据采集程序。

2.10 采用DAC0832和PC总线工业控制机接口，请画出接口电路原理图，并编写D/A转换程序。

2.11 采用 DAC1210 和PC总线工业控制机接口，请画出接口电路原理图，并编写D/A转化程序。
