《计算机控制技术》复习资料一、填空题1、计算机控制是自动控制发展中的(高级)阶段,是自动控制的(重要分支)。
2、计算机在信息处理、(逻辑分析)、决策判断、(输入输出)管理等各个方面显示出突出的优点。
3、计算机控制系统利用计算机的(硬件)和(软件)代替自动控制系统的控制器。
4、自动控制是指在(没有人)直接参与的前提下,应用(控制装置)自动地、有目的地控制或操纵机器设备或生产过程,使他们具备相应的功能。
5、在控制系统中如果给定值是(恒定不变)的,则此系统称为(定值)控制系统。
6、若系统控制(变量)的变化规律为已知函数,并被事先确定,则此类控制为(程序)控制系统。
7、广义上说系统的给定信号和扰动都可以看作是系统外作用信号,给定信号(决定)着系统输出量的变化;而扰动则(破坏)给定信号对系统输出量的控制。
8、计算机控制过程是在(外部)作用下使系统由一个平衡或稳定状态过渡到另一个(平衡或稳定)状态的过程,称为瞬态过程或系统响应。
9、自动控制的瞬态过程有两种典型形式,一种是(收敛)的,对应的系统运行是稳定的;另一种是(发散)的,对应的系统是不稳定的。
10、在计算机控制系统中为了达到控制目标,可以采用(模拟)化设计方法和(离散)化设计方法来设计控制器。
11、工业控制计算机是一种面向工业控制、采用标准(总线)技术和开放式( 体系)结构的计算机。
12、计算机各功能模板之间的内部总线可以分为:(数据)总线、( 地址)总线、控制总线、电源总线。
13、外部总线是计算机与计算机或计算机与其他(智能)设备之间进行( 通信)的连线。
14、典型的工业控制计算机IPC应具备抗(电磁)干扰、防震、防潮、( 耐高温)等性能。
15、可编程序控制器是(继电器)逻辑控制系统与( 微型)计算机技术相结合的产物。
16、大多数PLC采用继电控制形式的(梯形图)编程方式,继承了传统(控制)线路的清晰直观容易掌握。
17、整体式的(PLC)把电源、CPU、内存、I/O系统都( 集成)在一个小箱体内构成一台完整的PLC。
实验一过程通道和数据采集处理为了实现计算机对生产过程或现场对象的控制,需要将对象的各种测量参数按要求转换成数字信号送入计算机;经计算机运算、处理后,再转换成适合于对生产过程进行控制的量。
所以在微机和生产过程之间,必须设置信息的传递和变换的连接通道,该通道称为过程通道。
它包括模拟量输入通道、模拟量输出通道、数字量输入通道、数字量输出通道。
模拟量输入通道:主要功能是将随时间连续变化的模拟输入信号变换成数字信号送入计算机,主要有多路转化器、采样保持器和A/D 转换器等组成。
模拟量输出通道:它将计算机输出的数字信号转换为连续的电压或电流信号,主要有D/A 转换器和输出保持器组成。
数字量输入通道:控制系统中,以电平高低和开关通断等两位状态表示的信号称为数字量,这些数据可以作为设备的状态送往计算机。
数字量输出通道:有的执行机构需要开关量控制信号 (如步进电机),计算机可以通过I/O 接口电路或者继电器的断开和闭合来控制。
输入与输出通道本实验教程主要介绍以A/D 和D/A 为主的模拟量输入输出通道,A/D 和D/A 的芯片非常多,这里主要介绍人们最常用的ADC0809 和TLC7528。
一、实验目的1.学习A/D 转换器原理及接口方法,并掌握ADC0809 芯片的使用2.学习D/A 转换器原理及接口方法,并掌握TLC7528 芯片的使用二、实验内容1.编写实验程序,将-5V ~ +5V 的电压作为ADC0809 的模拟量输入,将转换所得的8 位数字量保存于变量中。
2.编写实验程序,实现D/A 转换产生周期性三角波,并用示波器观察波形。
三、实验设备PC 机一台,TD-ACC+实验系统一套,i386EX 系统板一块四、实验原理与步骤1.A/D 转换实验ADC0809 芯片主要包括多路模拟开关和A/D 转换器两部分,其主要特点为:单电源供电、工作时钟CLOCK 最高可达到1200KHz 、8 位分辨率,8 个单端模拟输入端,TTL 电平兼容等,可以很方便地和微处理器接口。
计算机控制技术习题解答第一章什么是计算机控制系统计算机控制系统由哪几部分组成答:计算机控制系统就是利用计算机通常称为工业控制计算机,简称工业控制机来实现生产过程自动控制的系统;计算机控制系统的组成:计算机控制系统由计算机工业控制机和生产过程两大部分组成;、微型计算机控制系统的特点是什么微机控制系统与常规的自动控制系统相比,具有如下特点:a.控制规律灵活多样,改动方便b.控制精度高,抑制扰动能力强,能实现最优控制c.能够实现数据统计和工况显示,控制效率高d.控制与管理一体化,进一步提高自动化程度计算机控制系统结构有哪些分类指出这些分类的结构特点和主要应用场合;答:1操作指导控制系统优点:结构简单,控制灵活,安全;缺点:由人工操作,速度受到限制,不能控制多个对象;2直接数字控制系统DDS优点:实时性好,可靠性高,适应性强;3监督控制系统SCC优点:生产过程始终处于最优工况;4分散控制系统DCS优点:分散控制、集中操作、分级管理、分而自治和综合协调;5现场总线控制系统FCS优点:与DCS相比,降低了成本,提高了可靠性;国际标准统一后,可实现真正的开放式互联系统结构;.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤:1实时数据采集:对被控量的瞬时值进行检测,并输入给计算机;2实时决策:对采集到的表征被控参数的状态量进行分析,并按已定的控制规律,决定下一步的控制过程;3实时控制:根据决策,适时地对执行机构发出控制信号,完成控制任务;.实时、在线方式和离线方式的含义是什么答:所谓实时,是指信号的输入、计算和输出都要在一定的时间范围内完成,亦即计算机对输入信息,以足够快的速度进行控制,超出了这个时间,就失去了控制的时机,控制也就失去了意义;在计算机控制系统中,生产过程和计算机直接连接,并受计算机控制的方式称为在线方式或联机方式;生产过程不和计算机相连,且不受计算机控制,而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式;操作指导、DDC和SCC系统的工作原理如何它们之间有何区别和联系1操作指导控制系统:在操作指导控制系统中,计算机的输出不直接作用于生产对象,属于开环控制结构;计算机根据数学模型、控制算法对检测到的生产过程参数进行处理,计算出各控制量应有的较合适或最优的数值,供操作员参考,这时计算机就起到了操作指导的作用;其原理框图如图所示;图操作指导控制系统原理框图2直接数字控制系统DDC系统:DDCDirect Digital Control系统就是通过检测元件对一个或多个被控参数进行巡回检测,经输入通道送给微机,微机将检测结果与设定值进行比较,再进行控制运算,然后通过输出通道控制执行机构,使系统的被控参数达到预定的要求;DDC系统是闭环系统,是微机在工业生产过程中最普遍的一种应用形式;其原理框图如图所示;图 DDC系统原理框图3计算机监督控制系统SCC系统:SCCSupervisory Computer Control系统比DDC系统更接近生产变化的实际情况,因为在DDC系统中计算机只是代替模拟调节器进行控制,系统不能运行在最佳状态,而SCC 系统不仅可以进行给定值控制,并且还可以进行顺序控制、最优控制以及自适应控制等;SCC系统的原理框图如图所示;图 SCC系统原理框图SCC是操作指导控制系统和DDC系统的综合与发展;1.7计算机控制系统的发展趋势是什么计算机控制将在以下方面得到发展:1推广应用成熟的先进技术,普及应用可编程序控制器PLC,广泛使用智能调节器,采用新型的DCS和FCS;2大力研究和发展智能控制系统;当前最流行的控制系统有:分级递阶智能控制系统,模糊控制系统,专家控制系统,学习控制系统,神经控制系统;1.以工业PC 为基础的低成本工业控制自动化将成为主流2.PLC在向微型化、网络化发展3.面向测控管一体化设计的DCS系统4.控制系统正在向现场总线FCS方向发展5.计算机控制软件正向先进控制方向发展第二章什么是过程通道过程通道有哪些分类过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道;按信息传递的方向来分,过程通道可分为输入过程通道和输出过程通道;按所传递和交换的信息来分,过程通道又可分为数字量过程通道和模拟量过程通道;数字量过程通道由哪些部分组成各部分的作用是什么数字量过程通道包括数字量输入通道和数字量输出通道;数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成;数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成;其中:输入调理电路将来自控制装置或生产过程的各种开关量,进行电平转换,将其通断状态转换成相应的高、低电平,同时还要考虑对信号进行滤波、保护、消除触点抖动,以及进行信号隔离等问题;简述两种硬件消抖电路的工作原理;采用积分电路的硬件消抖电路,首先利用积分电路将抖动的高频部分滤出,其次利用施密特触发器整形;采用RS触发器的硬件消抖电路,主要是利用RS触发器的保持功能实现消抖;简述光电耦合器的工作原理及在过程通道中的作用;光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成,如下图所示;输入电流流过二极管时使其发光,照射到光敏三极管上使其导通,完成信号的光电耦合传送,它在过程通道中实现了输入和输出在电气上的完全隔离;光电耦合器电路图模拟量输入通道由哪些部分组成各部分的作用是什么模拟量输入通道一般由I/V变换、多路转换器、采样保持器、A/D转换器、接口及控制逻辑电路组成;1I/V变换:提高了信号远距离传递过程中的抗干扰能力,减少了信号的衰减,为与标准化仪表和执行机构匹配提供了方便;2多路转换器:用来切换模拟电压信号的关键元件;3采样保持器:A/D 转换器完成一次A/D 转换总需要一定的时间;在进行A/D 转换时间内,希望输入信号不再变化,以免造成转换误差;这样,就需要在A/D 转换器之前加入采样保持器;4A/D 转换器:模拟量输入通道的任务是将模拟量转换成数字量,能够完成这一任务的器件,称为之模/数转换器Analog/Digital Converter,简称A/D 转换器或ADC;对理想多路开关的要求是什么理想的多路开关其开路电阻为无穷大,其接通时的导通电阻为零;此外,还希望切换速度快、噪音小、寿命长、工作可靠;采样保持器有什么作用 试说明保持电容的大小对数据采集系统的影响;采样保持器的作用:A/D 转换器完成一次A/D 转换总需要一定的时间;在进行A/D 转换时间内,希望输入信号不再变化,以免造成转换误差;这样,就需要在A/D 转换器之前加入采样保持器;保持电容对数据采集系统采样保持的精度有很大影响;保持电容值小,则采样状态时充电时间常数小,即保持电容充电快,输出对输入信号的跟随特性好,但在保持状态时放电时间常数也小,即保持电容放电快,故保持性能差;反之,保持电容值大,保持性能好,但跟随特性差;在数据采样系统中,是不是所有的输入通道都需要加采样保持器为什么不是,对于输入信号变化很慢,如温度信号;或者A/D 转换时间较快,使得在A/D 转换期间输入信号变化很小,在允许的A/D 转换精度内,就不必再选用采样保持器;A/D 转换器的结束信号有什么作用根据该信号在I/O 控制中的连接方式,A/D 转换有几种控制方式它们在接口电路和程序设计上有什么特点A/D 转换器的结束信号的作用是用以判断本次AD 转换是否完成;常见的A/D 转换有以下几种控制方式,各自特点如下延时等待法:EOC 可不和I/O 口连接,程序设计时,延时大于ADC 转换时间后,取数据;保持等待法:EOC 与READY 相连,EOC 无效时,自动插入等待状态;直至EOC 有效时,取数据;查询法: EOC 可以和任意I/O 口连接,程序设计时,反复判断EOC 是否有效,直至EOC 有效时,取数据; 中断响应法: EOC 与外部中断相连,AD 转换结束后,发中断申请,在中断服务程序中取数据;假设被测温度变化范围为0o C ~1200o C,如果要求误差不超过,应选用分辨率为多少位的A/D 转换器 选择依据:124.0120012log ≈⎪⎭⎫ ⎝⎛+≥n 设计8路模拟量采集系统;请画出接口电路原理图,并编写相应的8路模拟量数据采集程序; 本例给出用8031、DAC0809设计的数据采集系统实例;把采样转换所得的数字量按序存于片内RAM 的30H~37H 单元中;采样完一遍后停止采集;其数据采集的初始化程序和中断服务程序如下:初始化程序:MOV R0,30H ;设立数据存储区指针MOV R2,08H ;设置8路采样计数值SETB IT0 ;设置外部中断0为边沿触发方式SETB EA ;CPU 开放中断SETB EX0 ;允许外部中断0中断MOV DPTR,FEF8H ;送入口地址并指向IN0LOOP : MOVX DPTR,A ;启动A/D 转换,A 的值无意义HERE : SJMP HERE ;等待中断中断服务程序:MOVX A,DPTR ;读取转换后的数字量MOV R0,A ;存入片内RAM 单元INC DPTR ;指向下一模拟通道INC R0 ;指向下一个数据存储单元DJNZ R2,INT0 ;8路未转换完,则继续CLR EA;已转换完,则关中断 CLR EX0 ;禁止外部中断0中断RETI ;中断返回INT0: MOVX DPTR,A ;再次启动A/D 转换RETI;中断返回 模拟量输出通道由哪几部分组成各部分的作用是什么模拟量输出通道一般由接口电路、D/A 转换器、功率放大和V/I 变换等信号调理电路组成;1D/A 转换器:模拟量输出通道的核心是数/模转换器Digital/Analog Converter,简称D/A 转换器或DAC;它是指将数字量转换成模拟量的元件或装置;2V/I 变换:一般情况下,D/A 转换电路的输出是电压信号;在计算机控制系统中,当计算机远离现场,为了便于信号的远距离传输,减少由于传输带来的干扰和衰减,需要采用电流方式输出模拟信号;许多标准化的工业仪表或执行机构,一般是采用0~10mA 或4~20mA 的电流信号驱动的;因此,需要将模拟电压信号通过电压/电流V/I 变换技术,转化为电流信号;采用74LS138、DAC0832运算放大器和CD4051等设计D/A 转换接口电路,设定DAC0832的端口地址为200H,CD4051的端口地址为201H;要求:1画出D/A 转换接口电路;2编写D/A 转换程序;解 1 D/A 转换接口电路;地址线A9 A8……A1 A0=10……00时端口地址0200H,选通DAC0832地址线A9 A8……A1 A0=10……01时端口地址0201H 选通CD40512 编写D/A 转换程序;DOUT PROC NEARMOV DX,200HMOV CX,8MOV AH,0MOV BX,OFFSET BUFNEXT: MOV AL,BXOUT DX,ALINC DXMOV AL,AHOUT DX,ALCALL DELAYINC AHDEC DXINC BXLOOP NEXTRETDOUT ENDP 第三章试求下列函数的z 变换125()e t f t t -=解 223(1)[](1)T z z Z t z +=-由位移定理2(t)1e akT f -=- 解:)(1()(1)()aT aT z e F z z z e ---=-- 3()sin f t t t ω=由Z 变换的性质 421()(2)F s s =+ 解:222()()TT zTe F z z e --=- 5()()K F s s s a =+ 解 将FS 展开成部份分式将上式进行z 反变换并整理即得 61()(2)s F s s s +=+ 解: 111()[]22F s s s =++ 将上式进行Z 反变换得;、试求下列函数的z 反变换 1(z)0.1z F z =- 解:查表可得 ()(0.1)kT f kT = k=0,1,2,…. 2(1e )()(1)(e )T T z F z z z ---=-- 答:()1kT f kT e-=- k=0,1,2, (32)(2)()(1)z z F z z +=- 解:将Fz/z 展开为下列部份分式之和留数法123,1r r ==于是 23()(1)1z z F z z z =+-- z 反变换即得:()31f kT k =+ k=0,1,2,…. 4223()21z z F z z z -+=-+ 解: 用长除法可得用部分分式法 56()(1)(5)z F z z z =++ 解:Z 反变换得:求下列函数的终值;1220.792()(1)(0.4160.208)z F z z z z =--+ 解 1110.792()lim(1z )()lim110.4160.208z z z f F z z -→→∞=-==-+ 22()(0.1)(0.8)z F z z z =-- 答: 11()lim(1z )()0z f F z -→∞=-=. 用z 变换法求解下列差分方程其中()u kT 为单位阶跃序列,系统输出的初始条件为(0)1() 2.4y y T ==,;解:对系统的差分方程进行Z 变换,于是有由上式,系统的Z 域表示式为将()[1()]1z U z Z k z ==- 以及初始条件代入并进行部份分式展开得 对他们取Z 反变换则可求得:系统的零输入响应系统的零状态响应故在输入信号作用下,系统的时间响应为:. 已知线性离散系统的方框图如图所示,试求系统的闭环脉冲传递函数解于是 12110100.950()10.9050.905z z z G G z z z z z -⎛⎫=-= ⎪---⎝⎭ 由12120.950()0.9500.905()0.9501()0.9500.95010.905KKG G z K z z KG G z z KK z -Φ===+-++- 已知离散控制系统的结构如图所示,当求当T = 1 s 时,能使系统稳定的K 值的范围; 答: 通过Z 变换得开环传递函数因为T=1所以 222[(1)(12)]()4(1)(2)K e z e e G z z z e ---++-+=--- 由上式可得系统的闭环传递函数为闭环方程为22222()4[(1)4(1)][(13)4]D Z z K e e z K e e ----=+--++-+ 由系统稳定的条件1z <求解得K 的取值范围为设有单位反馈误差采样系统,连续部份传递函数为输入()1()r t t =,采样周期 1 s T =,试求1输出z 变换()Y z ;2采样瞬时的输出响应*()y t ;3输出响应的终值()y ∞;解1依题意得2*()0.1597()0.4585(2)0.842(3) 1.235(4)y t t T t T t T t T δδδδ=-+-+-+-+3判断系统稳定性3n = 奇数D1=>0, D-1=<0列朱列表 0262.497649.64b b =<= 不稳定闭环系统不稳定,求终值无意义;。
计算机控制技术课后习题答案第一章绪论1.计算机控制系统的控制过程可归纳为以下三个步骤:P2(1)实时数据采集:对来自测量变送装置的被控量的瞬时值进行检测和输入(2)实时决策:对采集到的被控量进行分析和处理,并按预定的控制规律,决定将要采取的控制策略。
(3)实时控制:根据控制决策,适时地对执行机构发出控制信号,完成控制任务。
2 .计算机控制系统是由哪几部分组成?画出方块图并说明各部分的作用。
P3答:(1)计算机控制系统是由工业控制机、过程输入输出设备和生产过程三部组成。
(2)方块图如下图1.1所示:图1.1 计算机控制系统的组成框图作用:①工业控制机软件由系统软件、支持软件和应用软件组成。
其中系统软件包括操作系统、引导程序、调度执行程序,它是支持软件及各种应用软件的最基础的运行平台;支持软件用于开发应用软件;应用软件是控制和管理程序;②过程输入输出设备是计算机与生产过程之间信息传递的纽带和桥梁。
③生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
3. 计算机控制系统的实时性、在线方式、与离线方式的含义是什么?为什么在计算机控制系统中要考虑实时性?P2(1)实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性;在线方式是生产过程和计算机直接相连,并受计算机控制的方式;离线方式是生产过程不和计算机相连,并不受计算机控制,而是靠人进行联系并作相应操作的方式。
(2)在计算机控制系统中要考虑实时性,因为根据工业生产过程出现的事件能够保持多长的时间;该事件要求计算机在多长的时间以内必须作出反应,否则,将对生产过程造成影响甚至造成损害。
4. 计算机控制系统有哪几种典型形式?各有什么主要特点?P4~7(1)操作指导系统(OIS)优点:结构简单、控制灵活和安全。
缺点:由人工控制,速度受到限制,不能控制多个对象。
(2)直接数字控制系统(DDC)优点:实时性好、可靠性高和适应性强。
(3)监督控制系统(SCC)优点:生产过程始终处于最有工况。

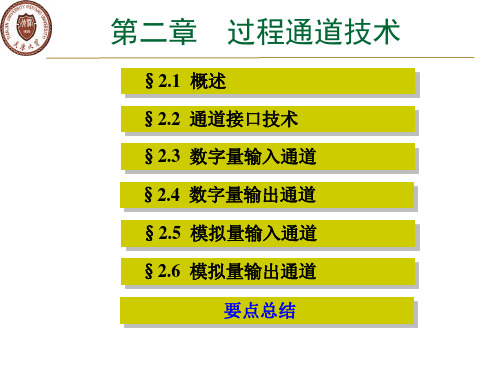

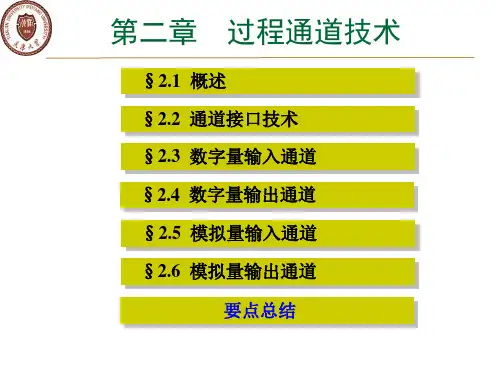

第二章 输入输出过程通道1.什么是过程通道?过程通道有哪些分类?过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道。
按信息传递的方向来分,过程通道可分为输入过程通道和输出过程通道;按所传递和交换的信息来分,过程通道又可分为数字量过程通道和模拟量过程通道。
2.数字量过程通道由哪些部分组成?各部分的作用是什么? 数字量过程通道包括数字量输入通道和数字量输出通道。
数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。
数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。
其中:输入调理电路将来自控制装置或生产过程的各种开关量,进行电平转换,将其通断状态转换成相应的高、低电平,同时还要考虑对信号进行滤波、保护、消除触点抖动,以及进行信号隔离等问题。
4.简述光电耦合器的工作原理及在过程通道中的作用。
光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成,如图2.1所示。
输入电流流过二极管时使其发光,照射到光敏三极管上使其导通,完成信号的光电耦合传送,它在过程通道中实现了输入和输出在电气上的完全隔离。
图2.1光电耦合器电路图5.模拟量输入通道由哪些部分组成?各部分的作用是什么?模拟量输入通道一般由I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。
(1)I/V 变换:提高了信号远距离传递过程中的抗干扰能力,减少了信号的衰减,为与标准化仪表和执行机构匹配提供了方便。
(2)多路转换器:用来切换模拟电压信号的关键元件。
(3)采样保持器:A/D 转换器完成一次A/D 转换总需要一定的时间。
在进行A/D 转换时间内,希望输入信号不再变化,以免造成转换误差。
这样,就需要在A/D 转换器之前加入采样保持器。
(4)A/D 转换器:模拟量输入通道的任务是将模拟量转换成数字量,能够完成这一任务的器件,称为之模/数转换器(Analog/Digital Converter ,简称A/D 转换器或ADC)。

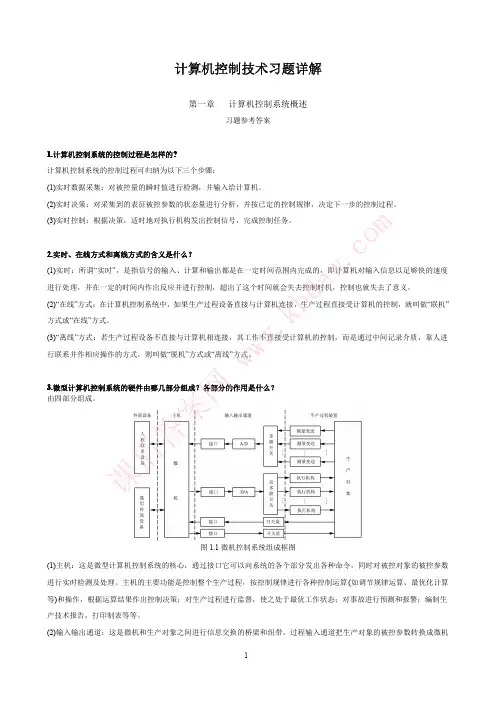

第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤:(1)实时数据采集:对被控量的瞬时值进行检测,并输入给计算机。
(2)实时决策:对采集到的表征被控参数的状态量进行分析,并按已定的控制规律,决定下一步的控制过程。
(3)实时控制:根据决策,适时地对执行机构发出控制信号,完成控制任务。
2.实时、在线方式和离线方式的含义是什么?(1)实时:所谓“实时”,是指信号的输入、计算和输出都是在一定时间范围内完成的,即计算机对输入信息以足够快的速度进行处理,并在一定的时间内作出反应并进行控制,超出了这个时间就会失去控制时机,控制也就失去了意义。
(2)“在线”方式:在计算机控制系统中,如果生产过程设备直接与计算机连接,生产过程直接受计算机的控制,就叫做“联机”方式或“在线”方式。
(3)“离线”方式:若生产过程设备不直接与计算机相连接,其工作不直接受计算机的控制,而是通过中间记录介质,靠人进行联系并作相应操作的方式,则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成?各部分的作用是什么?由四部分组成。
(1)主机:这是微型计算机控制系统的核心,通过接口它可以向系统的各个部分发出各种命令,同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程,按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作,根据运算结果作出控制决策;对生产过程进行监督,使之处于最优工作状态;对事故进行预测和报警;编制生产技术报告,打印制表等等。
图1.1微机控制系统组成框图(2)输入输出通道:这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据,转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
