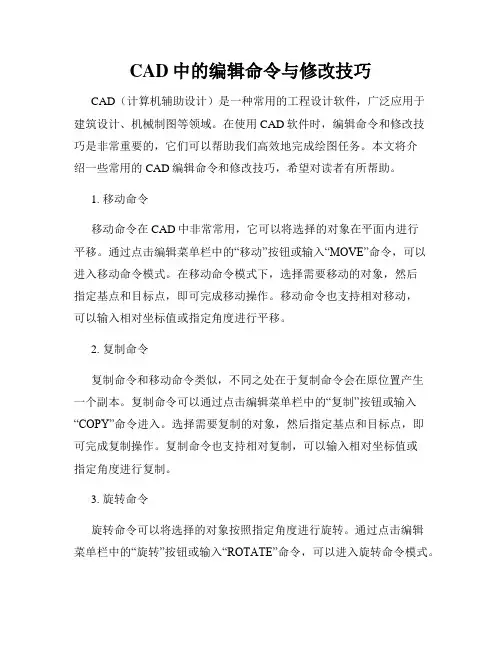

CAD中的编辑命令与修改技巧CAD（计算机辅助设计）是一种常用的工程设计软件，广泛应用于建筑设计、机械制图等领域。
在使用CAD软件时，编辑命令和修改技巧是非常重要的，它们可以帮助我们高效地完成绘图任务。
本文将介绍一些常用的CAD编辑命令和修改技巧，希望对读者有所帮助。
1. 移动命令移动命令在CAD中非常常用，它可以将选择的对象在平面内进行平移。
通过点击编辑菜单栏中的“移动”按钮或输入“MOVE”命令，可以进入移动命令模式。
在移动命令模式下，选择需要移动的对象，然后指定基点和目标点，即可完成移动操作。
移动命令也支持相对移动，可以输入相对坐标值或指定角度进行平移。
2. 复制命令复制命令和移动命令类似，不同之处在于复制命令会在原位置产生一个副本。
复制命令可以通过点击编辑菜单栏中的“复制”按钮或输入“COPY”命令进入。
选择需要复制的对象，然后指定基点和目标点，即可完成复制操作。
复制命令也支持相对复制，可以输入相对坐标值或指定角度进行复制。
3. 旋转命令旋转命令可以将选择的对象按照指定角度进行旋转。
通过点击编辑菜单栏中的“旋转”按钮或输入“ROTATE”命令，可以进入旋转命令模式。
在旋转命令模式下，选择需要旋转的对象，然后指定旋转中心点和旋转角度，即可完成旋转操作。
4. 缩放命令缩放命令可以将选择的对象按照指定比例进行放大或缩小。
通过点击编辑菜单栏中的“缩放”按钮或输入“SCALE”命令，可以进入缩放命令模式。
在缩放命令模式下，选择需要缩放的对象，然后指定基点和比例因子，即可完成缩放操作。
5. 镜像命令镜像命令可以将选择的对象按照指定直线进行镜像变换。
通过点击编辑菜单栏中的“镜像”按钮或输入“MIRROR”命令，可以进入镜像命令模式。
在镜像命令模式下，选择需要镜像的对象，然后指定镜像直线，即可完成镜像操作。
6. 偏移命令偏移命令可以将选择的对象按照指定距离进行平行复制。
通过点击编辑菜单栏中的“偏移”按钮或输入“OFFSET”命令，可以进入偏移命令模式。

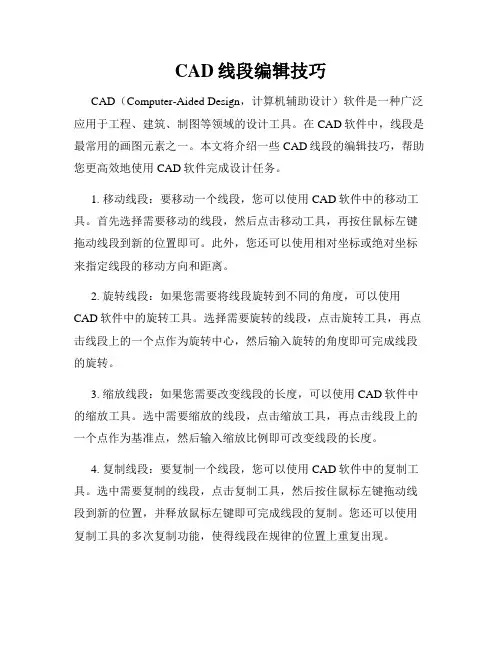

CAD线段编辑技巧CAD（Computer-Aided Design，计算机辅助设计）软件是一种广泛应用于工程、建筑、制图等领域的设计工具。
在CAD软件中，线段是最常用的画图元素之一。
本文将介绍一些CAD线段的编辑技巧，帮助您更高效地使用CAD软件完成设计任务。
1. 移动线段：要移动一个线段，您可以使用CAD软件中的移动工具。
首先选择需要移动的线段，然后点击移动工具，再按住鼠标左键拖动线段到新的位置即可。
此外，您还可以使用相对坐标或绝对坐标来指定线段的移动方向和距离。
2. 旋转线段：如果您需要将线段旋转到不同的角度，可以使用CAD软件中的旋转工具。
选择需要旋转的线段，点击旋转工具，再点击线段上的一个点作为旋转中心，然后输入旋转的角度即可完成线段的旋转。
3. 缩放线段：如果您需要改变线段的长度，可以使用CAD软件中的缩放工具。
选中需要缩放的线段，点击缩放工具，再点击线段上的一个点作为基准点，然后输入缩放比例即可改变线段的长度。
4. 复制线段：要复制一个线段，您可以使用CAD软件中的复制工具。
选中需要复制的线段，点击复制工具，然后按住鼠标左键拖动线段到新的位置，并释放鼠标左键即可完成线段的复制。
您还可以使用复制工具的多次复制功能，使得线段在规律的位置上重复出现。
5. 剪切线段：CAD软件提供了剪切工具，可以帮助您剪切线段。
选择需要剪切的线段，点击剪切工具，然后按住鼠标左键绘制剪切线，线段与剪切线的相交部分将被保留，其余部分将被删除。
6. 合并线段：当您有多个线段需要合并时，可以使用CAD软件的合并工具。
选择需要合并的线段，点击合并工具，然后选择一个线段作为基准线段，其他选中的线段将与基准线段重合，并合并成为一个线段。
7. 延长线段：如果您需要延长一个线段到特定的点或线上，可以使用CAD软件中的延长工具。
选择需要延长的线段，点击延长工具，然后指定延长的方向和距离，线段将被延长至指定位置。
8. 截断线段：当一个线段的一部分超出了需求范围时，可以使用CAD软件中的截断工具来截断线段。
如何在CAD中编辑图形CAD（计算机辅助设计）软件被广泛应用于各个行业，用于设计和绘制各种图形。
在CAD中编辑图形是非常常见且重要的操作。
本文将介绍一些常用的CAD编辑技巧，以帮助读者更高效地编辑图形。
1. 移动图形：在CAD中移动图形是一项常见的操作。
选中要移动的图形，然后使用移动命令（通常是"M"键）或在工具栏上找到相应的图标。
在命令行中输入移动距离和方向，或直接在图形上点选基准点和目标点来移动图形。
2. 缩放图形：缩放图形是调整图形大小的关键操作之一。
选中要缩放的图形，然后使用缩放命令（通常是"Z"键）或在工具栏上找到相应的图标。
在命令行中输入比例因子，或在图形上点选基准点和目标点来缩放图形。
注意，缩放操作会影响图形的比例关系。
3. 旋转图形：旋转图形是改变图形方向的重要操作。
选中要旋转的图形，然后使用旋转命令（通常是"R"键）或在工具栏上找到相应的图标。
在命令行中输入旋转角度，或在图形上点选基准点和旋转点来旋转图形。
4. 复制图形：复制图形是在CAD中常用的操作之一。
选中要复制的图形，然后使用复制命令（通常是"C"键）或在工具栏上找到相应的图标。
在命令行中输入复制距离和方向，或在图形上点选基准点和目标点来复制图形。
5. 剪切图形：剪切图形是裁剪图形的常用操作。
选中要剪切的图形，然后使用剪切命令（通常是"TR"键）或在工具栏上找到相应的图标。
在命令行中输入剪切线或在图形上进行点选，选择要留下的部分来剪切图形。
6. 偏移图形：偏移图形是在CAD中创建平行线段的一种常用方法。
选中要偏移的图形，然后使用偏移命令（通常是"O"键）或在工具栏上找到相应的图标。
在命令行中输入偏移距离和方向，或在图形上点选参考点和目标点来进行偏移图形。
7. 修剪和延伸图形：修剪和延伸图形是用于调整图形边界的重要操作。

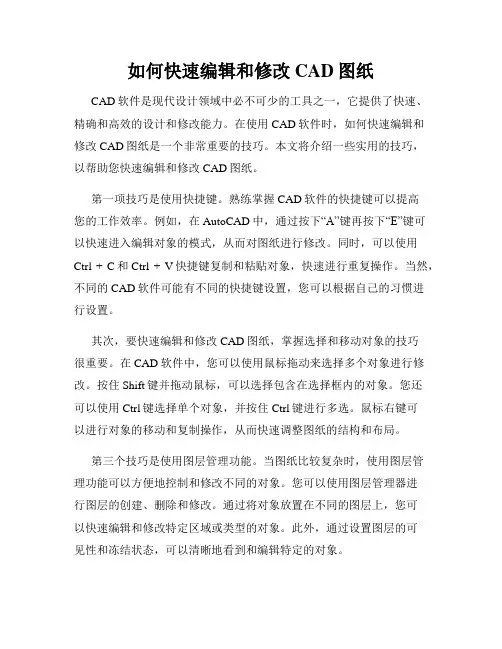

如何快速编辑和修改CAD图纸CAD软件是现代设计领域中必不可少的工具之一，它提供了快速、精确和高效的设计和修改能力。
在使用CAD软件时，如何快速编辑和修改CAD图纸是一个非常重要的技巧。
本文将介绍一些实用的技巧，以帮助您快速编辑和修改CAD图纸。
第一项技巧是使用快捷键。
熟练掌握CAD软件的快捷键可以提高您的工作效率。
例如，在AutoCAD中，通过按下“A”键再按下“E”键可以快速进入编辑对象的模式，从而对图纸进行修改。
同时，可以使用Ctrl + C和Ctrl + V快捷键复制和粘贴对象，快速进行重复操作。
当然，不同的CAD软件可能有不同的快捷键设置，您可以根据自己的习惯进行设置。
其次，要快速编辑和修改CAD图纸，掌握选择和移动对象的技巧很重要。
在CAD软件中，您可以使用鼠标拖动来选择多个对象进行修改。
按住Shift键并拖动鼠标，可以选择包含在选择框内的对象。
您还可以使用Ctrl键选择单个对象，并按住Ctrl键进行多选。
鼠标右键可以进行对象的移动和复制操作，从而快速调整图纸的结构和布局。
第三个技巧是使用图层管理功能。
当图纸比较复杂时，使用图层管理功能可以方便地控制和修改不同的对象。
您可以使用图层管理器进行图层的创建、删除和修改。
通过将对象放置在不同的图层上，您可以快速编辑和修改特定区域或类型的对象。
此外，通过设置图层的可见性和冻结状态，可以清晰地看到和编辑特定的对象。
另外一个技巧是使用块和属性。
在CAD软件中，块是一组对象的集合，可以作为单个单位进行编辑和修改，并且可以在图纸中多次使用。
您可以将一组常用的对象定义为块，并在需要时将其插入到图纸中。
使用属性可以为块添加额外的信息和属性，从而方便快速编辑和修改。
例如，您可以在图纸中插入一个建筑物的块，并使用属性设置建筑物的高度和面积，在需要时快速修改这些属性。
最后，要快速编辑和修改CAD图纸，了解和使用CAD软件提供的高级编辑功能是非常有帮助的。
不同的CAD软件可能提供不同的高级编辑功能，如修剪、拉伸、偏移、阵列等。

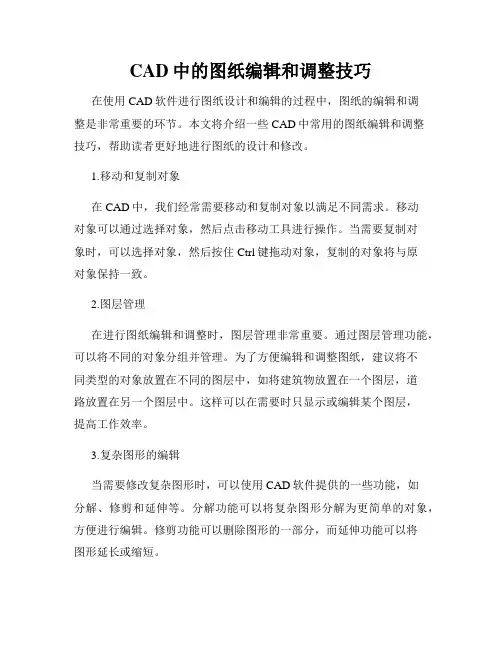

CAD中的图纸编辑和调整技巧在使用CAD软件进行图纸设计和编辑的过程中，图纸的编辑和调整是非常重要的环节。
本文将介绍一些CAD中常用的图纸编辑和调整技巧，帮助读者更好地进行图纸的设计和修改。
1.移动和复制对象在CAD中，我们经常需要移动和复制对象以满足不同需求。
移动对象可以通过选择对象，然后点击移动工具进行操作。
当需要复制对象时，可以选择对象，然后按住Ctrl键拖动对象，复制的对象将与原对象保持一致。
2.图层管理在进行图纸编辑和调整时，图层管理非常重要。
通过图层管理功能，可以将不同的对象分组并管理。
为了方便编辑和调整图纸，建议将不同类型的对象放置在不同的图层中，如将建筑物放置在一个图层，道路放置在另一个图层中。
这样可以在需要时只显示或编辑某个图层，提高工作效率。
3.复杂图形的编辑当需要修改复杂图形时，可以使用CAD软件提供的一些功能，如分解、修剪和延伸等。
分解功能可以将复杂图形分解为更简单的对象，方便进行编辑。
修剪功能可以删除图形的一部分，而延伸功能可以将图形延长或缩短。
4.偏移和拉伸对象偏移和拉伸是图纸编辑中经常使用的工具。
通过偏移功能，可以创建与原有对象相似的新对象。
选择偏移工具，然后输入要偏移的距离，即可完成偏移操作。
而拉伸功能可以将对象拉伸成所需的形状。
选择拉伸工具，然后选择要拉伸的对象和拉伸方向，即可实现拉伸操作。
5.修改图案和填充当需要对图案和填充进行修改时，可以使用CAD软件提供的填充和修改功能。
通过选择填充工具，可以选择要填充的区域和填充的样式。
如果需要修改已填充的区域，可以选择修改工具进行操作。
6.文本编辑在CAD图纸中，文本的编辑是不可或缺的一环。
选择文本工具，可以插入文本和标注。
当需要修改文本内容时，可以双击文本对象进行编辑。
此外，可以通过选择文本对象，然后改变字体、颜色和大小等属性进行修改。
7.图形对齐和均匀分布当需要对图形进行对齐和均匀分布时，可以使用CAD软件提供的功能。

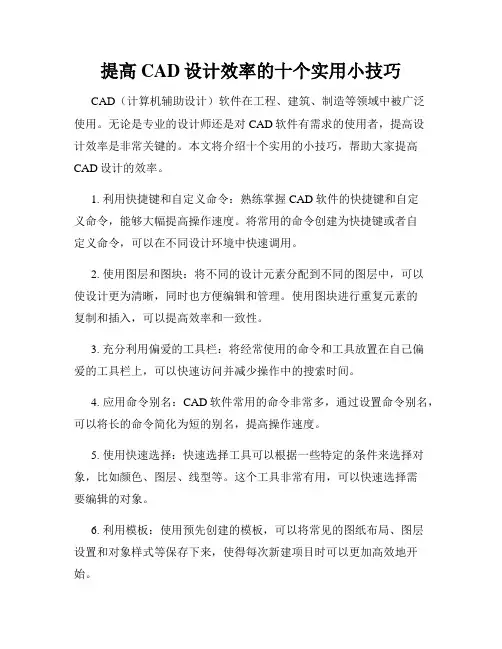

提高CAD设计效率的十个实用小技巧CAD（计算机辅助设计）软件在工程、建筑、制造等领域中被广泛使用。
无论是专业的设计师还是对CAD软件有需求的使用者，提高设计效率是非常关键的。
本文将介绍十个实用的小技巧，帮助大家提高CAD设计的效率。
1. 利用快捷键和自定义命令：熟练掌握CAD软件的快捷键和自定义命令，能够大幅提高操作速度。
将常用的命令创建为快捷键或者自定义命令，可以在不同设计环境中快速调用。
2. 使用图层和图块：将不同的设计元素分配到不同的图层中，可以使设计更为清晰，同时也方便编辑和管理。
使用图块进行重复元素的复制和插入，可以提高效率和一致性。
3. 充分利用偏爱的工具栏：将经常使用的命令和工具放置在自己偏爱的工具栏上，可以快速访问并减少操作中的搜索时间。
4. 应用命令别名：CAD软件常用的命令非常多，通过设置命令别名，可以将长的命令简化为短的别名，提高操作速度。
5. 使用快速选择：快速选择工具可以根据一些特定的条件来选择对象，比如颜色、图层、线型等。
这个工具非常有用，可以快速选择需要编辑的对象。
6. 利用模板：使用预先创建的模板，可以将常见的图纸布局、图层设置和对象样式等保存下来，使得每次新建项目时可以更加高效地开始。
7. 约束和参数：CAD软件提供了约束和参数的功能，可以将对象之间的关系定义为参数，从而快速调整设计。
使用这些功能可以提高准确性和效率。
8. 制作和使用快捷命令：对于常用的命令和组合操作，可以将其记录为快捷命令，从而在需要时快速调用。
9. 使用封闭几何体命令：封闭几何体命令可以快速创建一些基本形状的对象，如圆、矩形、多边形等。
这些命令可以大大加快设计过程。
10. 学习CAD软件的高级功能：CAD软件拥有许多高级功能和工具，比如渲染、动画、仿真等。
学习并应用这些高级功能，可以为设计师提供更多的工具和灵感。
以上是提高CAD设计效率的十个实用小技巧。
希望通过学习和应用这些技巧，大家可以在CAD设计中更加高效地工作。

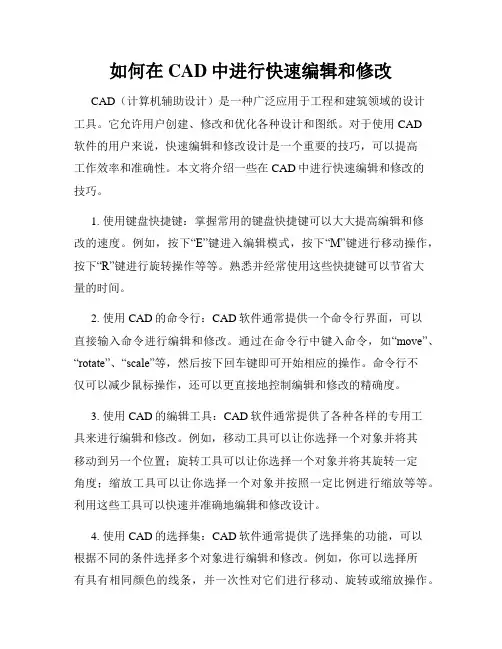

如何在CAD中进行快速编辑和修改CAD（计算机辅助设计）是一种广泛应用于工程和建筑领域的设计工具。
它允许用户创建、修改和优化各种设计和图纸。
对于使用CAD软件的用户来说，快速编辑和修改设计是一个重要的技巧，可以提高工作效率和准确性。
本文将介绍一些在CAD中进行快速编辑和修改的技巧。
1. 使用键盘快捷键：掌握常用的键盘快捷键可以大大提高编辑和修改的速度。
例如，按下“E”键进入编辑模式，按下“M”键进行移动操作，按下“R”键进行旋转操作等等。
熟悉并经常使用这些快捷键可以节省大量的时间。
2. 使用CAD的命令行：CAD软件通常提供一个命令行界面，可以直接输入命令进行编辑和修改。
通过在命令行中键入命令，如“move”、“rotate”、“scale”等，然后按下回车键即可开始相应的操作。
命令行不仅可以减少鼠标操作，还可以更直接地控制编辑和修改的精确度。
3. 使用CAD的编辑工具：CAD软件通常提供了各种各样的专用工具来进行编辑和修改。
例如，移动工具可以让你选择一个对象并将其移动到另一个位置；旋转工具可以让你选择一个对象并将其旋转一定角度；缩放工具可以让你选择一个对象并按照一定比例进行缩放等等。
利用这些工具可以快速并准确地编辑和修改设计。
4. 使用CAD的选择集：CAD软件通常提供了选择集的功能，可以根据不同的条件选择多个对象进行编辑和修改。
例如，你可以选择所有具有相同颜色的线条，并一次性对它们进行移动、旋转或缩放操作。
使用选择集可以节省大量的时间，特别是在需要对大量对象进行编辑和修改时。
5. 使用CAD的插件和脚本：CAD软件通常支持插件和脚本，可以扩展其功能和自动化常用的编辑和修改操作。
例如，你可以安装一个插件，通过简单的菜单选项就可以自动对设计中的文本进行替换操作；你也可以编写一个脚本，完成一系列复杂的编辑和修改操作。
利用插件和脚本可以大幅度提高编辑和修改的速度和准确性。
6. 使用CAD的块和属性：块是CAD设计中的一个重要概念，它可以将多个对象组合成一个整体，方便进行移动、复制和修改。

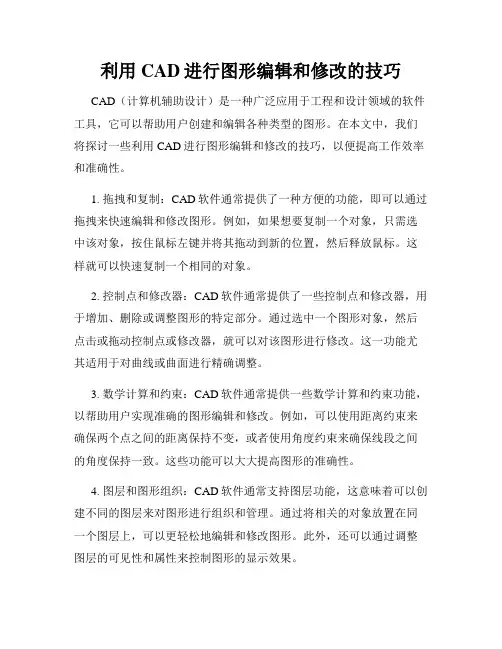

利用CAD进行图形编辑和修改的技巧CAD（计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具，它可以帮助用户创建和编辑各种类型的图形。
在本文中，我们将探讨一些利用CAD进行图形编辑和修改的技巧，以便提高工作效率和准确性。
1. 拖拽和复制：CAD软件通常提供了一种方便的功能，即可以通过拖拽来快速编辑和修改图形。
例如，如果想要复制一个对象，只需选中该对象，按住鼠标左键并将其拖动到新的位置，然后释放鼠标。
这样就可以快速复制一个相同的对象。
2. 控制点和修改器：CAD软件通常提供了一些控制点和修改器，用于增加、删除或调整图形的特定部分。
通过选中一个图形对象，然后点击或拖动控制点或修改器，就可以对该图形进行修改。
这一功能尤其适用于对曲线或曲面进行精确调整。
3. 数学计算和约束：CAD软件通常提供一些数学计算和约束功能，以帮助用户实现准确的图形编辑和修改。
例如，可以使用距离约束来确保两个点之间的距离保持不变，或者使用角度约束来确保线段之间的角度保持一致。
这些功能可以大大提高图形的准确性。
4. 图层和图形组织：CAD软件通常支持图层功能，这意味着可以创建不同的图层来对图形进行组织和管理。
通过将相关的对象放置在同一个图层上，可以更轻松地编辑和修改图形。
此外，还可以通过调整图层的可见性和属性来控制图形的显示效果。
5. 偏移和修剪：CAD软件通常提供了一些偏移和修剪功能，用于快速地创建和修改图形。
例如，可以使用偏移功能将一条线段平行移动一段距离，或者使用修剪功能去除图形中多余的部分。
这些功能可以节省大量的时间和精力。
6. 倒角和圆角：CAD软件通常提供了一些倒角和圆角功能，用于为图形的边缘添加圆角或倒角。
这些功能不仅能增加图形的美观度，还可以增强图形的可读性和易用性。
通过选择倒角或圆角的边界、指定半径，并应用到图形上，就可以快速地实现这个效果。
7. 物体捕捉和辅助线：CAD软件通常提供了一些物体捕捉和辅助线功能，以帮助用户更精确地进行图形编辑和修改。
CAD技巧大集合1.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.也可以按住shift键选择多选的图元, 取消选择。
在选择时, 随便输入两个字母, 如mn, 这时你会发现command命令行出现一大串提示, 包括fence、wc、wf等, 很方便的。
2.AutoCAD裁剪技巧如要对部分圆(可以是其他边框)外的直线进行裁剪, 普通办法就是选择裁剪边界后再选择要裁剪的线段即可, 实际上AutoCAD还有较为简捷的办法, 其做法如下:1.按常规执行裁剪命令, 选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence）, 回车确认；3.在提示: First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线, 回车确认即可。
尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时, 则剪去以后一次的部分（这点很重要哦）。
3.选择技巧用户可以用鼠标一个一个地选择目标, 选择的目标逐个地添加到选择集中, 另外, AutoCAD还提供了Window（以键入“w”响应Select object: 或直接在屏幕上自右至左拉一个矩形框响应Select object: 提示）, Crossing（以键入“C”响应Select object: 或直接在屏幕上自左至右拉一个矩形框响应Select object: 提示）, Cpolygon（以键入“CP”响应Select object: ）, Wpolygon（以键入“WP”响应Select object: ）等多种窗口方式选择目标, 其中Window及Crossing用于矩形窗口, 而Wpolygon及Cpolygon用于多边形窗口, 在Window及Wpolygon方式下, 只有当实体的所有部分都被包含在窗口时, 实体才被选中, 而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内, 实体就被选择像。

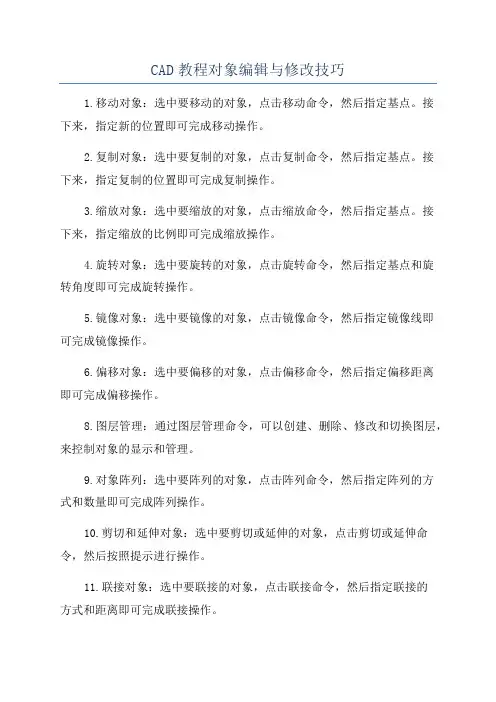

CAD教程对象编辑与修改技巧
1.移动对象：选中要移动的对象，点击移动命令，然后指定基点。
接
下来，指定新的位置即可完成移动操作。
2.复制对象：选中要复制的对象，点击复制命令，然后指定基点。
接
下来，指定复制的位置即可完成复制操作。
3.缩放对象：选中要缩放的对象，点击缩放命令，然后指定基点。
接
下来，指定缩放的比例即可完成缩放操作。
4.旋转对象：选中要旋转的对象，点击旋转命令，然后指定基点和旋
转角度即可完成旋转操作。
5.镜像对象：选中要镜像的对象，点击镜像命令，然后指定镜像线即
可完成镜像操作。
6.偏移对象：选中要偏移的对象，点击偏移命令，然后指定偏移距离
即可完成偏移操作。
8.图层管理：通过图层管理命令，可以创建、删除、修改和切换图层，来控制对象的显示和管理。
9.对象阵列：选中要阵列的对象，点击阵列命令，然后指定阵列的方
式和数量即可完成阵列操作。
10.剪切和延伸对象：选中要剪切或延伸的对象，点击剪切或延伸命令，然后按照提示进行操作。
11.联接对象：选中要联接的对象，点击联接命令，然后指定联接的
方式和距离即可完成联接操作。
12.对象矩阵：选中要矩阵的对象，点击矩阵命令，然后指定矩阵的方式和数量即可完成矩阵操作。
cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。
2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。
3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。
二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。
2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。
3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。
三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。
2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。
3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。
四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。
2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。
3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。
五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。
2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。
3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。
六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。
2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。
3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。
七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。
1，【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作：（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2，【Ctrl键无效之解决办法】有时我们会碰到这样的问题比如CTRL+C（复制），CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3，【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外"还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4，【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时可以如下解决(askcad，com)进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令：PICKADD值：0/15，【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改'操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等6，【鼠标中键不好用怎么办呀】正常情况下CAD的滚轮可用来放大和缩小，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人这时只需调下系统变量mbuttonpan即可初始值：1支持菜单(，mnu)文件定义的动作当按住并拖动按钮或滑轮时，支持平移操【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7，【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了。
最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。
2、把大的图形分解成多个小图形，可以更好地控制和操作。
3、当绘制连线的时候，尽量平稳一些以提高精度。
4、当绘制线条时，尽量使用虚线或者点线来提高精度。
5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。
6、使用“缩放”命令来改变图形的大小。
7、使用“双击收缩”命令来精确控制线条随点的移动。
8、使用CAD中的“自动三角剪”命令来加快绘图速度。
9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。
10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。
11、使用CAD中的“快速图块”命令来提高处理速度。
12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。
二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。
2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。
3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。
4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。
CAD中编辑和改变图形的技巧CAD（Computer-Aided Design，计算机辅助设计）软件是许多设计和建筑行业中不可或缺的工具。
它允许用户创建和修改2D和3D图形，从而实现精确的设计和模型。
在使用CAD软件时，掌握一些编辑和改变图形的技巧将能够提高工作效率和准确性。
本文将介绍一些常用的CAD编辑和改变图形的技巧。
1. 移动图形：在CAD软件中，移动图形是修改位置的基本操作之一。
通过选择移动工具或使用相应的快捷键，您可以轻松移动选定的图形。
选择需要移动的图形，然后点击并拖动至新位置，最后释放鼠标即可完成移动。
此外，您还可以输入精确的坐标值来移动图形。
2. 缩放图形：缩放图形是调整图形大小的重要技巧。
通过选择缩放工具或使用相应的快捷键，可以对选定的图形进行缩放。
选择需要缩放的图形，然后点击并拖动鼠标以调整大小。
您还可以输入具体的比例值来缩放图形。
同时，CAD软件通常提供了以中心点为基准来缩放图形的选项。
3. 旋转图形：旋转图形是改变选定图形角度的操作。
通过选择旋转工具或使用相应的快捷键，您可以对选定的图形进行旋转。
选择需要旋转的图形，然后点击并拖动鼠标以设置旋转角度。
同样地，您也可以输入具体的角度值来旋转图形。
4. 偏移边界：偏移边界是在CAD软件中常用的功能之一。
通过选择偏移工具或使用相应的快捷键，您可以将选定的图形边界进行平移并生成平行于原始边界的新边界。
选择需要偏移的边界，然后输入偏移距离，新边界将会自动生成。
5. 复制图形：复制图形是在CAD软件中常用的技巧之一。
通过选择复制工具或使用相应的快捷键，您可以将选定的图形进行复制。
选择需要复制的图形，然后点击并拖动鼠标到新位置，最后释放鼠标即可完成复制。
您还可以输入具体的坐标值来精确复制图形。
6. 剪切图形：剪切图形是在CAD软件中常用的操作之一。
通过选择剪切工具或使用相应的快捷键，您可以将选定的图形从原始边界中剪切出来。
选择需要剪切的图形，然后点击并拖动鼠标以设置剪切边界，最后释放鼠标即可完成剪切。
CAD中的文本编辑和字体设置技巧CAD（Computer-Aided Design，计算机辅助设计）是一种常用的设计软件，用于创建和编辑图形。
在CAD中，文本编辑和字体设置是非常重要的技巧，能够帮助用户更好地展示设计意图。
本文将介绍一些CAD中的文本编辑和字体设置的技巧。
一、文本编辑技巧1. 插入文本：打开CAD软件后，在绘图界面点击“插入”选项卡，然后选择“文本”工具。
在绘图区域内点击鼠标左键，即可插入文本。
可以根据需要调整文本框的大小和位置。
2. 编辑文本内容：选中文本框后，点击鼠标右键，在弹出的菜单中选择“编辑文本”。
然后可以直接在文本框中输入或修改文本内容。
3. 格式化文本：选中文本框后，点击鼠标右键，在菜单中选择“文本样式”选项。
可以选择字体、字号、字形等样式，还可以调整文本的对齐方式和行间距。
4. 高级文本编辑：除了基本的文本编辑功能，CAD还提供了一些高级的文本编辑工具。
例如，可以使用多行文本工具创建包含多个段落的文本，也可以在文本中插入符号、公式等特殊字符。
二、字体设置技巧1. 选择字体：点击”插入“选项卡，然后选择“文本“工具。
在绘图区域内点击鼠标左键，即可插入文本。
然后点击鼠标右键，在菜单中选择”字体“选项。
选择合适的字体，比如常用的宋体、微软雅黑、Arial 等。
2. 设置字号：在选择字体的菜单中，可以选择合适的字号。
字号越大，字体越大，反之，则越小。
根据设计需要选择合适的字号。
3. 调整字形：在选择字体的菜单中，可以选择合适的字形。
CAD提供了各种字形样式，如正常、加粗、斜体、下划线等。
可以根据设计需求选择合适的字形。
4. 自定义字体：如果CAD提供的字体不满足设计需求，用户还可以导入自定义字体。
点击”插入“选项卡，然后选择“文本“工具。
在绘图区域内点击鼠标左键，在弹出的菜单中选择”导入字体“选项。
然后选择所需的字体文件进行导入。
总结：CAD中的文本编辑和字体设置是非常重要的技巧，能够帮助用户更好地展示设计意图。
CAD图形编辑与修改技巧CAD（计算机辅助设计）是一种广泛应用于设计和工程领域的软件工具。
它被用来创建、编辑和修改各种类型的图形。
本文将为您介绍一些CAD图形编辑和修改的技巧，帮助您更高效地进行设计和工程工作。
一、图形选择与修改1. 单个图形选择：在CAD中，您可以使用鼠标点击某个图形来选择它。
按住Shift键可进行多个图形的选择，按住Ctrl键可取消已选择的图形。
2. 整个图层选择：如果您想选择某个图层上的所有图形，可以使用“图层选择集”功能。
选择任意一个该图层上的图形，然后使用右键菜单中的“选择相似”功能来选择整个图层上的所有图形。
3. 快速修改：一些常见的修改操作可以通过快捷键实现。
例如，按住Ctrl键并拖动某个选择的图形可以复制它；按住Shift键并拖动可以进行对称复制；按住Alt键并点击某个图形可以进行平移复制。
4. 对齐与分布：CAD提供了多种对齐与分布图形的工具。
您可以使用它们来使选中的图形对齐、均匀分布等。
5. 切割与修剪：CAD中的切割工具可以将一个图形按照另一个图形的边界进行分割。
修剪工具可以删除或修剪图形重叠的部分。
二、图形形状与属性修改1. 移动：选择一个或多个图形，使用移动工具可以将它们在绘图区域内进行平移。
2. 旋转与缩放：通过选择一个或多个图形，然后使用旋转或缩放工具可以对它们进行相应的操作。
3. 拷贝与阵列：按住Ctrl键并拖动某个选择的图形可以复制它。
阵列工具可以根据指定的参数来创建图形的阵列副本。
4. 修改图形属性：CAD提供了丰富的图形属性修改工具。
您可以修改图形的颜色、线型、线宽等属性。
三、图形编辑辅助工具1. 捕捉和限制：使用CAD的捕捉和限制功能可以将图形对齐到网格、捕捉到点、对象之间的距离等。
这有助于确保图形的精确位置和尺寸。
2. 对象特性管理：CAD允许您为每个图形对象定义特定的属性。
可以使用层、样式和属性管理工具对对象进行分类和管理。
3. 标记与测量：CAD提供了标记和测量图形的工具。
CAD软件中的图形编辑技巧与方法CAD（计算机辅助设计）软件是一种专门用于制图和设计的工具。
在进行设计和绘图过程中，图形编辑是非常关键的一步。
本文将介绍一些在CAD软件中常用的图形编辑技巧和方法，帮助读者更好地进行图形设计和编辑。
1. 拉伸（Stretch）拉伸是一种常用的图形编辑方法，可以通过拉动几何形状的边缘或顶点来改变其尺寸和形状。
在CAD软件中，选择拉伸工具，然后选择要拉伸的对象或区域。
接下来，按住鼠标左键并拖动，就可以拉伸选定的对象了。
拉伸可以用于调整线段、多边形、圆等的长度或形状。
2. 切割（Trim）和延伸（Extend）切割和延伸是在CAD软件中常见的编辑工具，可用于删除或延长图形中的线段或边。
切割工具可以选择并删除选定的线段，从而改变图形的形状。
延伸工具允许将线段或边延伸到与其它线段或边相交，以便连接或延长线段。
这些工具使得编辑复杂图形更加容易。
3. 拉伸成形（Fillet）和倒角（Chamfer）拉伸成形和倒角是在CAD软件中用于修饰图形的功能。
拉伸成形（Fillet）可用于平滑图形的角点，使其看起来更加圆润。
倒角（Chamfer）可以用于制作两条线段之间的斜角。
选择相应的工具，在图形的边缘或顶点上选择一个或多个对象，然后输入要创建的角度或距离即可。
4. 镜像（Mirror）镜像是一种在CAD软件中常用的图形编辑技巧，可以将已绘制的图形完全翻转或镜像对称。
选择镜像工具，选择要镜像的对象或区域，然后选择镜像轴线，即可将选定的对象镜像翻转。
这种编辑方法在设计对称图形时非常有用。
5. 平移（Move）和复制（Copy）平移和复制是在CAD软件中常用的图形编辑操作，可用于在绘图中移动或复制对象。
平移工具允许选择一个或多个对象，并移动它们到指定的位置。
选择复制工具，选择一个或多个对象，然后选择复制的基准点和目标点，即可复制选定的对象。
6. 数组（Array）数组是在CAD软件中常用的图形编辑工具，可以用于复制和平移选定的对象，创建一个重复的图形。
