MD型矿用多级离心泵概述：MD型泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃。

MD型矿用多级离心泵参数范围：流量Q 10~500m3/s扬程H 33~850mMD型矿用多级离心泵型号说明：MD型泵在型号表示方法上有三种，现分述如下：1）DM280-43/84×5“DM”－表示多级矿用离心泵。

“280”－表示泵的流量（m3/h）。

“43”－表示泵的单级扬程（m）。

管道离心泵型号意义“84”－表示年号。

“5”－表示级数。

2）MD80-30×5“MD”－表示多级矿用离心泵。

“80”－表示泵的吸入口直径（mm）。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

这种方法表示的泵只有D80－30。

3）150MD30×5“150”－表示泵的吸入口直径（mm）。

“MD”－表示多级矿用离心泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

MD型矿用多级离心泵结构型式：MD型泵为卧式安装。

除DM16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有DM型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除DM85-67，DM155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

MD型矿用多级离心泵旋转方向：从电机端向泵看为顺时针方向旋转。

MD型矿用多级离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

MD型矿用多级离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆例：80P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-的电机（KW）例：50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-└───────────--泵的口径即代表泵排出公称直径（mm）例：8050-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）例：100100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W： P：不锈钢│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵例：80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例：50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└──────────-─-泵的口径即代表泵排出公称直径（mm）例：100PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）例：100100-15-7.5100 YWP B 100 - 15 - 7.5│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）例：10015-30PB100 ZW 15 - 30 P B └────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例：65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵例：5015-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径例：80-200(I)A││ │││└────泵的电机（KW）││ ││└─────不锈钢材质││ │└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││ │ │└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式SPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程（m）││││ └───────流量（m3/h）│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)例：50×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例：10072-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例：5018-15×550 GDL 18 - 15 × 5││││└─泵的级数例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm) ││└───────进口直径(mm) │└─────────-磁力传动离心泵└───────────自吸式│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)例：21/2-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整例:4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵例:8012×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直单级离心泵/卧式单级离心泵/IS50-32-200/5.5KW离心泵参数/清水离心泵产品简介IS、IR型泵系单级离心泵，是根据国际标准ISO2858所规定要求设计，结构合理，经济实惠型号说明IS（IR）65—50—160│││││││叶轮名义直径（mm）。

MD155-67X8多级离心式清水泵

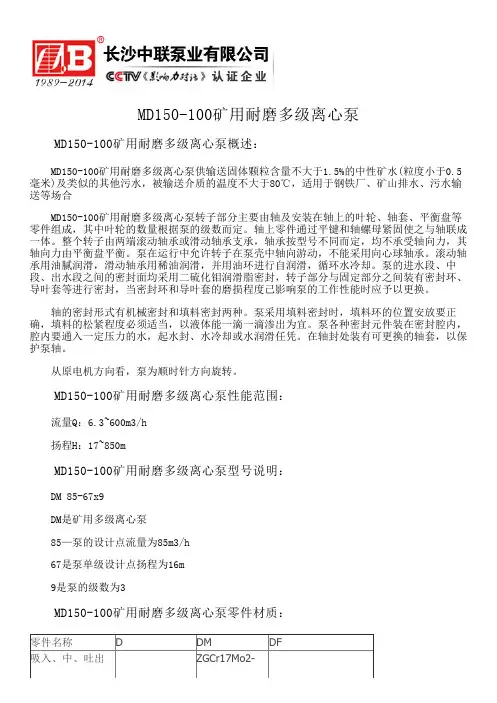

MD155-67X8多级离心式清水泵概述：
DM型多级矿山用泵泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。

MD155-67X8多级离心式清水泵性能范围：
流量Q：6.3~600m³/h
扬程H：17~850m
DM（MD）型155-67X8多级离心式清水泵型号说明：
DM（MD）155-67 * 8
DM（MD）是矿用多级离心泵
155是泵的额定流量为155m3/h
67是泵单级设计点扬程为67m
8是泵的级数为8
MD155-67X8多级离心式清水泵旋转方向：
从电机端向泵看为顺时针方向旋转。

MD155-67X8多级离心式清水泵主要零件材质：
泵的过流部件材质均为铸铁，轴的材质为45号钢。

MD155-67X8多级离心式清水泵成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

MD155-67X8多级离心式清水泵零件材质：
零件名称 D DM DF
铸钢或铸不锈钢吸入、中、吐出段HT250 ZGCr17Mo2-
CuR
铸钢或铸不锈钢叶轮、导叶HT250 KmTbCr15Mo
3
轴45 45 鉻钢
平衡盘ZQA19-4 ZGCr17Mo2-
铸钢或铸不锈钢
CuR。

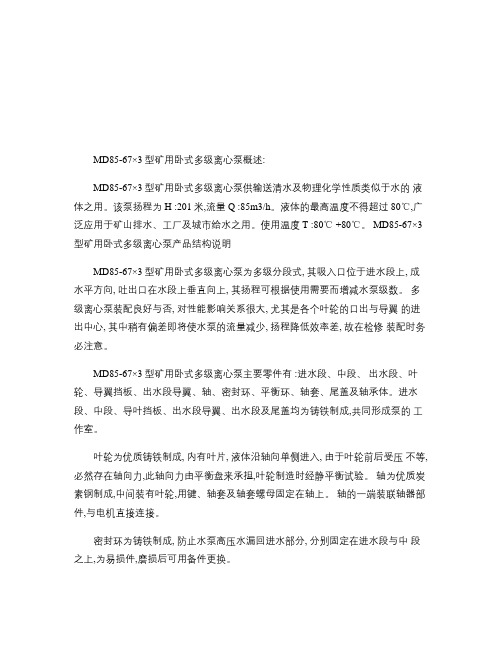

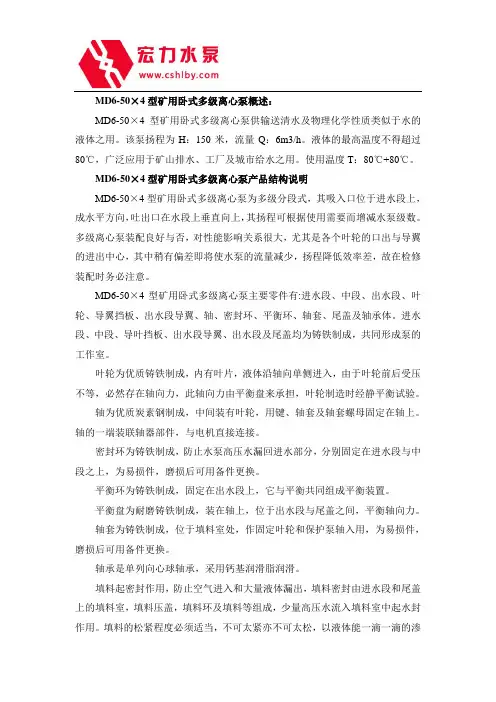

MD85-67×3型矿用卧式多级离心泵概述:MD85-67×3型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为 H :201米,流量 Q :85m3/h。

液体的最高温度不得超过 80℃,广泛应用于矿山排水、工厂及城市给水之用。

使用温度 T :80℃ +80℃。

MD85-67×3型矿用卧式多级离心泵产品结构说明MD85-67×3型矿用卧式多级离心泵为多级分段式, 其吸入口位于进水段上, 成水平方向, 吐出口在水段上垂直向上, 其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否, 对性能影响关系很大, 尤其是各个叶轮的口出与导翼的进出中心, 其中稍有偏差即将使水泵的流量减少, 扬程降低效率差, 故在检修装配时务必注意。

MD85-67×3型矿用卧式多级离心泵主要零件有 :进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。

叶轮为优质铸铁制成, 内有叶片, 液体沿轴向单侧进入, 由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。

轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件,与电机直接连接。

密封环为铸铁制成, 防止水泵高压水漏回进水部分, 分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。

平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。

轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件, 磨损后可用备件更换。

轴承是单列向心球轴承,采用钙基润滑脂润滑。

填料起密封作用, 防止空气进入和大量液体漏出, 填料密封由进水段和尾盖上的填料室, 填料压盖, 填料环及填料等组成, 少量高压水流入填料室中起水封作用。

MD型多级矿用离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

MD泵外形尺寸图及外形尺寸表MD型泵法兰尺寸表单位：mm进口法兰尺寸进口法兰尺寸泵型号Dg D D1 D2 D4 b f n-φd1Dg D D1 D2 D4 b f n-φd1MD80-30 80 200 160 135 22 4-φ17.580 200 160 133 26 8-φ17.5 100MD16 100 205 170 145 18 4-φ18100 215 180 155 24 8-φ18 125MD25 125 235 200 175 20 8-φ18125 270 220 188 32 8-φ25 150MD30 150 280 240 210 24 8-φ23150 300 250 218 32 8-φ25 200MD43 200 335 295 265 26 8-φ23200 375 320 282 259 38 4.5 12-φ30 MD25-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 MD46-50 80 190 150 128 18 4-φ1880 210 170 140 120 30 4 8-φ23 MD85-67 150 260 225 200 20 8-φ18150 340 280 240 203 38 4.5 8-φ34 MD155-67 150 260 225 200 38 4.5 8-φ34150 340 280 240 203 38 4.5 8-φ34 MD280-43/84 200 340 295 268 28 8-φ22200 375 320 285 259 38 4.5 12-φ30 MD280-65/84 200 340 295 268 30 12-φ22200 415 345 285 259 44 4.5 12-φ36 MD450-60/84250 405 355 320 32 12-φ26250 470 400 345 312 48 4.5 12-φ36（250MD60）MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表100D16型泵外形安装尺寸表125MD25型泵外形安装尺寸表装尺寸（公用底座）5 6001200280 622 199 630 630 400 325φ250 710 1420380712214.5 600 710 450360 60802214.5892 282 285150MD30型泵外形安装尺寸表 泵型号级数外形安装尺寸（公用底座）泵重 Kg配套电机LL1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1 n-φd 4-φk 型号功率Kw150MD30 3 21411885 600 1200 340322 425 388 2024 350 670 670 430350 36050 6-φ30540 Y280S-4 75 4 2306540 260620 Y280M-4 905 2599 2089 2560 825 1655 502 655 418 182 630 890 475 4956-φ26690 JS2355S1-4JR2355S1-4112 6 2714770297770 JS2355S2-132MD25-50型泵外形安装尺寸表φ25303111363171 0950290423 191 530 530 375 305 5 560 1120483 186 480 600 4053256-φ255 630 1260360543 132 500670 4303606031926632522 670 1340 370723351 26430 710 1420 380 783 271750 370445 606-φ30MD46-50型泵外形安装尺寸表 泵型号 级数 外形安装尺寸（公用底座）泵重㎏ 配套电机 LL1L2 L3 L4L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1 n-φd 4-φk型号功率 KwMD85-67型泵外形安装尺寸表。

D型多级离心泵法兰尺寸和外形安装尺寸表由提供长沙奔腾泵业有限公司多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～380℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
8
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
8
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8安装图）。

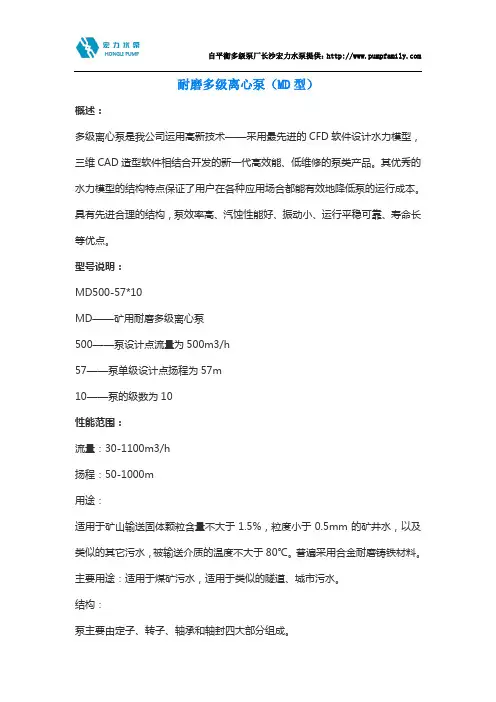

概述：多级离心泵是我公司运用高新技术——采用最先进的CFD软件设计水力模型，三维CAD造型软件相结合开发的新一代高效能、低维修的泵类产品。

其优秀的水力模型的结构特点保证了用户在各种应用场合都能有效地降低泵的运行成本。

具有先进合理的结构，泵效率高、汽蚀性能好、振动小、运行平稳可靠、寿命长等优点。

型号说明：MD500-57*10MD——矿用耐磨多级离心泵500——泵设计点流量为500m3/h57——泵单级设计点扬程为57m10——泵的级数为10性能范围：流量：30-1100m3/h扬程：50-1000m用途：适用于矿山输送固体颗粒含量不大于1.5%，粒度小于0.5mm的矿井水，以及类似的其它污水，被输送介质的温度不大于80℃。

普遍采用合金耐磨铸铁材料。

主要用途：适用于煤矿污水，适用于类似的隧道、城市污水。

结构：泵主要由定子、转子、轴承和轴封四大部分组成。

定子部分：主要由吸入段、中段、吐出段和导叶等组成，通过拉紧螺栓进行拉紧固定，构成工作室。

MD型泵吸入口为水平方向，吐出口垂直向上。

转子部分：由首级叶轮、叶轮、轴、轴套、平衡盘等组成，叶轮系串联在轴上，两端通过大螺母予以固定，轴将动力传递给叶轮使其工作，平衡盘用来平衡轴向力。

轴承部分：主要由轴承座体、轴承和轴承压盖等组成，转子两端采用两个装在轴承体内的轴承支承，轴承用油脂润滑，部分泵两端用滑动轴承支承，稀油润滑。

为防止介质进入轴承内，在轴承前装有挡水圈，并在轴套间加装“O”形橡胶圈。

两端轴承体采用环形冷却室结构，当被输送介质的温度大于80℃时，应从外部通过冷水，以对轴承进行冷却。

轴承内的润滑黄油可通过油杯加入。

泵两端轴封采用铅粉油浸石棉填料或机械密封，用户可自行选择。

填料的松紧程度必须适当，通过填料压盖螺栓进行调节，以液体点滴状渗漏为宜。

轴封：两端轴封采用软填料或机械密封，并引入水封水加以水封，以防止外界空气进入泵内以及大量液体渗出。

传动泵通过弹性联轴器由原动机直接驱动，从原动机端看，泵为顺时针方向旋转。

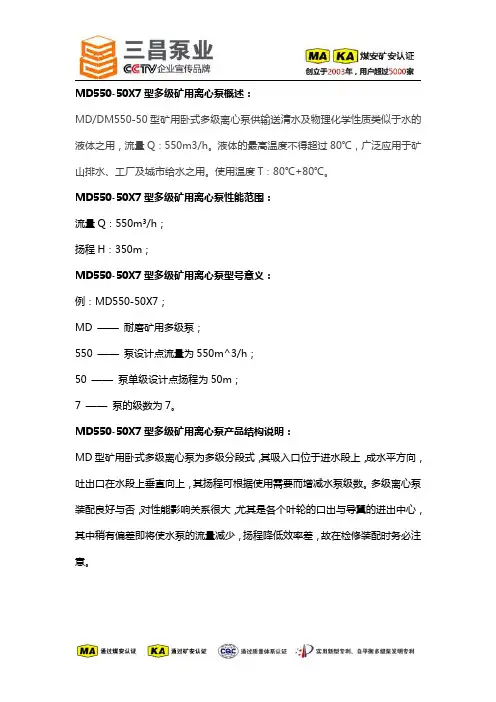

MD550-50X7型多级矿用离心泵概述：MD/DM550-50型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用，流量Q：550m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD550-50X7型多级矿用离心泵性能范围：流量Q：550m³/h；扬程H：350m；MD550-50X7型多级矿用离心泵型号意义：例：MD550-50X7；MD——耐磨矿用多级泵；550——泵设计点流量为550m^3/h；50——泵单级设计点扬程为50m；7——泵的级数为7。

MD550-50X7型多级矿用离心泵产品结构说明：MD型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

XBD型多级消防泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～380℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

XBD泵外形尺寸图及外形尺寸表
2 17.5
100 205 170 145 1
8
4-φ
18
100 215 180 155
125 235 200 175 2
8-φ
18
125 270 220 188
150 280 240 210 2
4
8-φ
23
150 300 250 218
200 335 295 265 2
6
8-φ
23
200 375 320 282
190 150 128 1
8
4-φ
18
80 210 170 140
190 150 128 1
8
4-φ
18
80 210 170 140
150 260 225 200 2
8-φ
18
150 340 280 240
150 260 225 200 3
8
4.
5
8-φ
34
150 340 280 240
