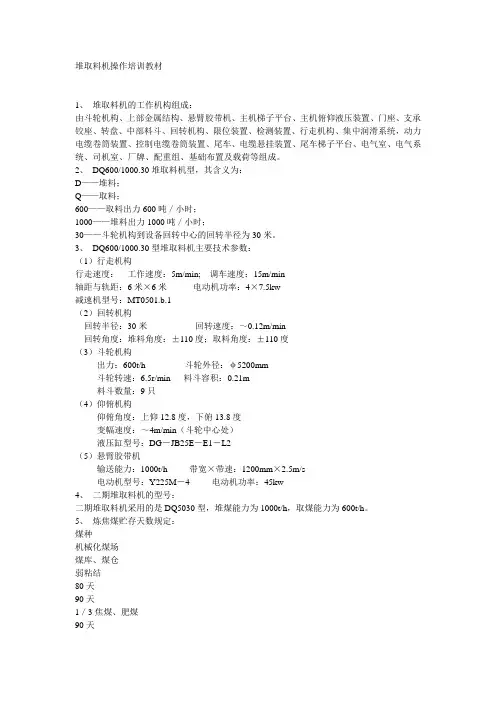

堆取料机操作培训教材1、堆取料机的工作机构组成：由斗轮机构、上部金属结构、悬臂胶带机、主机梯子平台、主机俯仰液压装置、门座、支承铰座、转盘、中部料斗、回转机构、限位装置、检测装置、行走机构、集中润滑系统，动力电缆卷筒装置、控制电缆卷筒装置、尾车、电缆悬挂装置、尾车梯子平台、电气室、电气系统、司机室、厂牌、配重组、基础布置及载荷等组成。
2、DQ600/1000.30堆取料机型，其含义为：D——堆料；Q——取料；600——取料出力600吨／小时；1000——堆料出力1000吨／小时；30——斗轮机构到设备回转中心的回转半径为30米。
3、DQ600/1000.30型堆取料机主要技术参数：（1）行走机构行走速度：工作速度：5m/min; 调车速度：15m/min轴距与轨距：6米×6米电动机功率：4×7.5kw减速机型号：MT0501.b.1（2）回转机构回转半径：30米回转速度：～0.12m/min回转角度：堆料角度：±110度；取料角度：±110度（3）斗轮机构出力：600t/h 斗轮外径：φ5200mm斗轮转速：6.5r/min 料斗容积：0.21m料斗数量：9只（4）仰俯机构仰俯角度：上仰12.8度，下俯13.8度变幅速度：～4m/min（斗轮中心处）液压缸型号：DG－JB25E－E1－L2（5）悬臂胶带机输送能力：1000t/h 带宽×带速：1200mm×2.5m/s电动机型号：Y225M－4 电动机功率：45kw4、二期堆取料机的型号：二期堆取料机采用的是DQ5030型，堆煤能力为1000t/h，取煤能力为600t/h。
5、炼焦煤贮存天数规定：煤种机械化煤场煤库、煤仓弱粘结80天90天1／3焦煤、肥煤90天100天焦煤、瘦煤120天120天6、堆取料机安全使用规则(1) 严禁超越规定的堆、取料能力，仰俯角度范围，回转角度范围等其他限位所控制的范围进行工作。

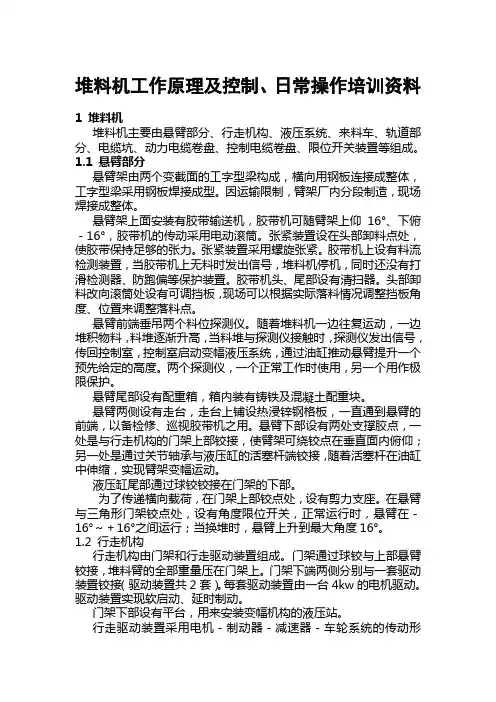

堆料机工作原理及控制、日常操作培训资料1 堆料机堆料机主要由悬臂部分、行走机构、液压系统、来料车、轨道部分、电缆坑、动力电缆卷盘、控制电缆卷盘、限位开关装置等组成。
1.1 悬臂部分悬臂架由两个变截面的工字型梁构成，横向用钢板连接成整体，工字型梁采用钢板焊接成型。
因运输限制，臂架厂内分段制造，现场焊接成整体。
悬臂架上面安装有胶带输送机，胶带机可随臂架上仰16°、下俯－16°，胶带机的传动采用电动滚筒。
张紧装置设在头部卸料点处，使胶带保持足够的张力。
张紧装置采用螺旋张紧。
胶带机上设有料流检测装置，当胶带机上无料时发出信号，堆料机停机，同时还没有打滑检测器、防跑偏等保护装置。
胶带机头、尾部设有清扫器。
头部卸料改向滚筒处设有可调挡板，现场可以根据实际落料情况调整挡板角度、位置来调整落料点。
悬臂前端垂吊两个料位探测仪。
随着堆料机一边往复运动，一边堆积物料，料堆逐渐升高，当料堆与探测仪接触时，探测仪发出信号，传回控制室，控制室启动变幅液压系统，通过油缸推动悬臂提升一个预先给定的高度。
两个探测仪，一个正常工作时使用，另一个用作极限保护。
悬臂尾部设有配重箱，箱内装有铸铁及混凝土配重块。
悬臂两侧设有走台，走台上铺设热浸锌钢格板，一直通到悬臂的前端，以备检修、巡视胶带机之用。
悬臂下部设有两处支撑胶点，一处是与行走机构的门架上部铰接，使臂架可绕铰点在垂直面内俯仰；另一处是通过关节轴承与液压缸的活塞杆端铰接，随着活塞杆在油缸中伸缩，实现臂架变幅运动。
液压缸尾部通过球铰铰接在门架的下部。
为了传递横向载荷，在门架上部铰点处，设有剪力支座。
在悬臂与三角形门架铰点处，设有角度限位开关，正常运行时，悬臂在－16°～＋16°之间运行；当换堆时，悬臂上升到最大角度16°。
1.2 行走机构行走机构由门架和行走驱动装置组成。
门架通过球铰与上部悬臂铰接，堆料臂的全部重量压在门架上。
门架下端两侧分别与一套驱动装置铰接（驱动装置共2套）。
