《微机原理及接口技术》实验指导书福建工程学院计算机与信息科学系计算机系统结构教研室实验一 汇编语言程序上机过程一、实验目的1．掌握EDIT 、MASM 、LINK 等软件工具的使用。

2．掌握在计算机上建立、汇编、连接、调试及运行程序的方法。

二、实验内容1．将DISP 单元中存放的一压缩BCD 码内容显示出来。

2．将BUF 单元开始的两个BCD 码相加存放到SUM 单元中，并显示结果。

3．将字节变量DISP 的内容（00H-FFH 任意值）显示出来。

三、实验准备与报告 1．了解实验操作方法，准备好实验程序和数据。

2．记录汇编、连接过程产生的错误及解决办法，设置相关的出错情况，查看汇编结果； 3．记录运行结果，更改数据再运行，记录结果。

4．实验报告主要内容：实验名称、实验目的、实验内容、<实验电路>、程序、实验结果、调试过程记录、总结。

（其它实验也按此要求书写实验报告）实验二 DEBUG 使用实验一、实验目的1.掌握DEBUG 常用命令的使用。

2.进一步了解80X86的存储器和寄存器结构。

3.进一步理解有关指令的功能与应用。

二、实验内容1.进入与退出DEBUG 。

2.用R 命令检查和修改寄存器内容并记录。

3.用D 命令显示内存单元内容并记录。

4.用E 命令修改内存单元内容并记录。

5.A 、U 、T 、P 、G 、N 、W 、L 命令使用。

程序：MOV SI ，0 MOV AX ，[SI] INC SI INC SIADD AX ，[SI] MOV BX ，AX INT 20H（1）使用A 命令输入以上程序；（2）使用U 命令查看输入的程序；（3）使用N 、W 命令将程序存盘；用N 、L 命令重新装载，用U 命令查看； （4）使用DEBUG 的D 、E 命令检查设置（DS ）:0000H 起始的四个单元内容； （5）使用R 命令检查、设置有关寄存器的值；（6）分别使用T 、G 命令运行程序，注意观察有关寄存器和单元的变化。

微机原理与接口技术实 验 指 导 书吉林大学仪器科学与电气工程学院2010年12月吉林大学仪器科学与电气工程学院微机原理与接口技术实验指导书目 录第一章 软件实验部分 (2)实验一显示程序与数据传送实验 (2)实验二数码转换程序实验 (6)实验三运算类指令编程实验 (8)第二章 硬件实验部分 (11)实验四8/32位I/O接口实验 (11)实验五8255并口控制器应用实验 (15)实验六8259中断控制器实验 (18)实验七8254定时/计数器应用实验 (22)实验八16550串行控制器应用实验 (327)实验九8237DMA控制器应用实验 (26)实验十A/D转换与D/A转换实验 (39)附录A TD-PIT++实验系统硬件介绍 (43)附录B TDPIT集成操作软件介绍 (46)第一章 软件实验部分本章主要通过实验来学习80X86的指令系统、寻址方式以及程序的设计方法，同时掌握集成操作软件Tdpit的使用。

实验一显示程序与数据传送实验1、实验目的1）掌握在PC机上以十六进制形式显示数据的方法。

2）掌握部分DOS功能调用使用方法。

3）掌握与数据有关的不同寻址方式。

3）熟悉Windows集成操作软件Tdpit的操作环境和操作方法。

2、实验设备PC微机一台、TD-PIT++实验系统一套。

3、实验内容及说明1．显示程序实验一般来说，有很多程序需要显示输出提示运行的状况和结果，有的还需要将数据区中的内容显示在屏幕上。

本实验要求将指定数据区的数据以十六进制数形式显示在屏幕上，并利用DOS功能调用完成一些提示信息的显示。

通过本实验，初步掌握实验系统配套操作软件的使用。

实验中所使用DOS功能调用（INT 21H）说明如下。

(1) 显示单个字符输出入口：AH=02H调用参数：DL=输出字符(2) 显示字符串入口：AH=09H调用参数：DS:DX=串地址，’$’为结束字符(3) 键盘输入并回显入口：AH=01H返回参数：AL=输出字符(4) 返回DOS系统入口：AH=4CH调用参数：AL=返回码2．数据传送实验本实验要求将数据段中的一个字符串传送到附加段中，并输出附加段中的目标字符串到屏幕上。

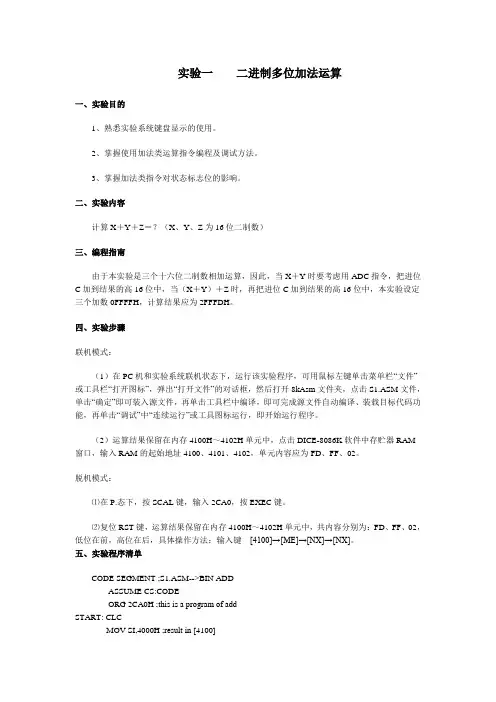

实验一二进制多位加法运算一、实验目的1、熟悉实验系统键盘显示的使用。

2、掌握使用加法类运算指令编程及调试方法。

3、掌握加法类指令对状态标志位的影响。

二、实验内容计算X＋Y＋Z＝？（X、Y、Z为16位二制数）三、编程指南由于本实验是三个十六位二制数相加运算，因此，当X＋Y时要考虑用ADC指令，把进位C加到结果的高16位中，当（X＋Y）＋Z时，再把进位C加到结果的高16位中，本实验设定三个加数0FFFFH，计算结果应为2FFFDH。

四、实验步骤联机模式：（1）在PC机和实验系统联机状态下，运行该实验程序，可用鼠标左键单击菜单栏“文件”或工具栏“打开图标”，弹出“打开文件”的对话框，然后打开8kAsm文件夹，点击S1.ASM文件，单击“确定”即可装入源文件，再单击工具栏中编译，即可完成源文件自动编译、装载目标代码功能，再单击“调试”中“连续运行”或工具图标运行，即开始运行程序。

（2）运算结果保留在内存4100H～4102H单元中，点击DICE-8086K软件中存贮器RAM窗口，输入RAM的起始地址4100、4101、4102，单元内容应为FD、FF、02。

脱机模式：⑴在P.态下，按SCA L键，输入2CA0，按EXEC键。

⑵复位RST键，运算结果保留在内存4100H～4102H单元中，共内容分别为：FD、FF、02，低位在前，高位在后，具体操作方法：输入键[4100]→[ME]→[NX]→[NX]。

五、实验程序清单CODE SEGMENT ;S1.ASM-->BIN ADDASSUME CS:CODEORG 2CA0H ;this is a program of addSTART: CLCMOV SI,4000H ;result in [4100]MOV [SI],0ffffH MOV [SI+2],0ffffH MOV [SI+4],0ffffH MOV A X,0000H MOV [SI+102H],AX MOV A X,[SI]ADD AX,[SI+2] ADC [SI+102H],0000 ADD AX,[SI+4] MOV [SI+100H],A X ADC [SI+102H],0000 JMP $CODE ENDSEND STA RT实验二A/D转换实验一、实验目的了解模/数转换基本原理，掌握A DC0809的使用方法。

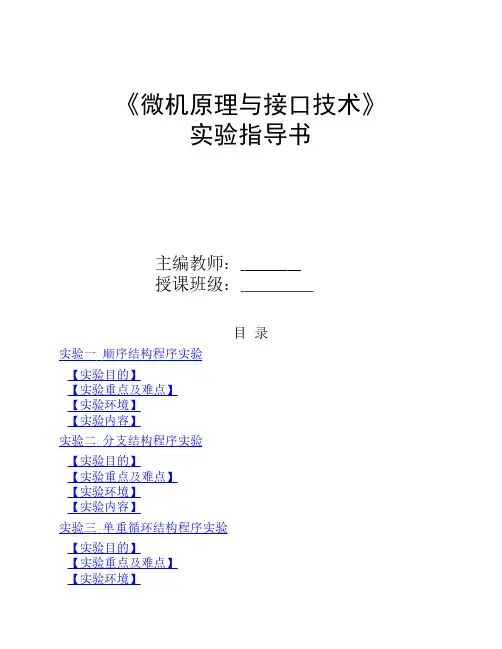

《微机原理与接口技术》实验指导书主编教师：授课班级：目录实验一顺序结构程序实验【实验目的】【实验重点及难点】【实验环境】【实验内容】实验二分支结构程序实验【实验目的】【实验重点及难点】【实验环境】【实验内容】实验三单重循环结构程序实验【实验目的】【实验重点及难点】【实验环境】【实验内容】实验四多重循环结构程序实验【实验目的】【实验重点及难点】【实验环境】【实验内容】实验五子程序实验（一）【实验目的】【实验重点及难点】【实验环境】【实验内容】实验六子程序实验（二）【实验目的】【实验重点及难点】【实验环境】【实验内容】实验七字符处理程序实验（一）【实验目的】【实验重点及难点】【实验环境】【实验内容】实验八字符处理程序实验（二）【实验目的】【实验重点及难点】【实验环境】【实验内容】实验一顺序结构程序实验【实验目的】1、熟悉Masm for Windows 集成实验环境软件。

2、熟悉DEBUG有关命令的使用方法。

3、通过实际操作，掌握顺序结构程序的设计方法。

4、通过实际操作，熟悉利用DEBUG修改参数、检查结果的方法。

5、通过实际操作，熟悉汇编语言源程序的编辑、汇编、连接及调试过程。

【实验重点及难点】1、DEBUG有关命令的使用方法。

2、顺序结构程序的设计方式。

3、利用Masm for Windows 集成实验环境软件运行简单的程序段。

【实验环境】Window xp操作系统，Masm for Windows 集成实验环境。

【实验内容】（一）、实验步骤1、打开Masm for Windows 集成实验环境软件。

2、新建一个ASM文件，编写一个求平均值程序，假设两个数分别存在X 单元和Y单元中，求得的平均值存放在Z单元中。

3、保存后对其进行汇编及连接，产生.EXE文件。

4、用DEBUG对.EXE文件进行调试运行。

5、学会DEBUG中的D命令、E命令、R命令、T命令、A命令、G命令等的使用。

6、运行完毕，关闭Masm for Windows 集成实验环境软件。

《微机原理与接口技术》课程实验指导书实验内容EL-8086-III微机原理与接口技术教学实验系统简介使用说明及要求✧实验一实验系统及仪器仪表使用与汇编环境✧实验二简单程序设计实验✧实验三存储器读/写实验✧实验四简单I/0口扩展实验✧实验五8259A中断控制器实验✧实验六8253定时器/计数器实验✧实验七8255并行口实验✧实验八DMA实验✧实验九8250串口实验✧实验十A/D实验✧实验十一D/A实验✧实验十二8279显示器接口实验EL-8086-III微机原理与接口技术教学实验系统简介使用说明及要求EL-8086-III微机原理与接口技术教学实验系统是为微机原理与接口技术课程的教学实验而研制的，涵盖了目前流行教材的主要内容，该系统采用开放接口，并配有丰富的软硬件资源，可以形象生动地向学生展示8086及其相关接口的工作原理，其应用领域重点面向教学培训，同时也可作为8086的开发系统使用。

可供大学本科学习《微机原理与接口技术（8086）》，《单片机应用技术》等课程提供基本的实验条件，同时也可供计算机其它课程的教学和培训使用。

为配合使用EL型微机教学实验系统而开发的8086调试软件，可以在WINDOWS 2000/XP等多种操作系统下运行。

在使用本软件系统调试程序时，可以同时打开寄存器窗口、内存窗口、反汇编窗口、波形显示窗口等等，极大地方便了用户的程序调试。

该软件集源程序编辑、编译、链接、调试与一体，每项功能均为汉字下拉菜单，简明易学。

经常使用的功能均备有热键，这样可以提高程序的调试效率。

一、基本特点EL型微机教学实验系统是北京精仪达盛科技有限公司根据广大学者和许多高等院校实验需求，结合电子发展情况而研制的具有开发、应用、实验相结合的高科技实验设备。

旨在尽快提高我国电子科技发展水平，提高实验者的动手能力、分析解决问题能力。

系统具有以下特点：1、系统采用了模块化设计，实验系统功能齐全，涵盖了微机教学实验课程的大部分内容。

微机原理与接口技术实验指导书实验一：微处理器概述及数据传输实验一、实验目的•了解微处理器的基本概念和工作原理；•学习数据传输的基本知识；•掌握使用微处理器进行数据传输的方法。

二、实验器材•1个微处理器开发板；•1个串行通信模块；•相应的连接线。

三、实验内容在该实验中，你将学习如何使用微处理器进行数据传输，具体实验步骤如下：1.将开发板和串行通信模块连接起来；2.将数据发送器连接到串行通信模块的发送端口，将数据接收器连接到串行通信模块的接收端口；3.通过开发板上的开关设置要发送的数据；4.通过串行通信模块将数据发送到计算机；5.在计算机上使用相应的软件接收数据，并验证接收到的数据是否正确。

四、实验步骤1.将开发板和串行通信模块连接起来，确保连接正确并稳定；2.将数据发送器插入串行通信模块的发送端口，将数据接收器插入串行通信模块的接收端口；3.在开发板上的开关上设置要发送的数据；4.打开计算机上的串行通信软件，配置正确的串口号和波特率；5.点击软件的接收按钮，准备接收数据；6.在开发板上的开关上切换到发送模式，并观察串行通信模块的指示灯是否正常闪烁；7.在串行通信软件上观察接收到的数据是否与设置的数据一致；8.如果数据传输正常，则实验完成。

五、实验注意事项1.连接线务必稳固连接，确保数据传输正常；2.阅读并理解实验器材的使用说明书；3.注意保持实验环境的整洁，避免影响实验结果；4.在进行数据传输时，确保计算机已正确安装了相应的驱动程序。

六、实验总结通过这次实验，我们初步了解了微处理器的基本概念和工作原理，学习了数据传输的基本知识，并掌握了使用微处理器进行数据传输的方法。

我们在实验中成功地连接了开发板和串行通信模块，并成功地进行了数据传输。

通过实验，我们发现数据传输过程中需要注意连接线的稳固连接，以及计算机是否安装了相应的驱动程序。

实验的结果验证了我们的操作方法的正确性，同时也为后续实验奠定了基础。

注意：本指导书旨在引导实验过程，实验过程中如有任何危险情况，请立即停止实验并寻求实验室管理员的帮助。

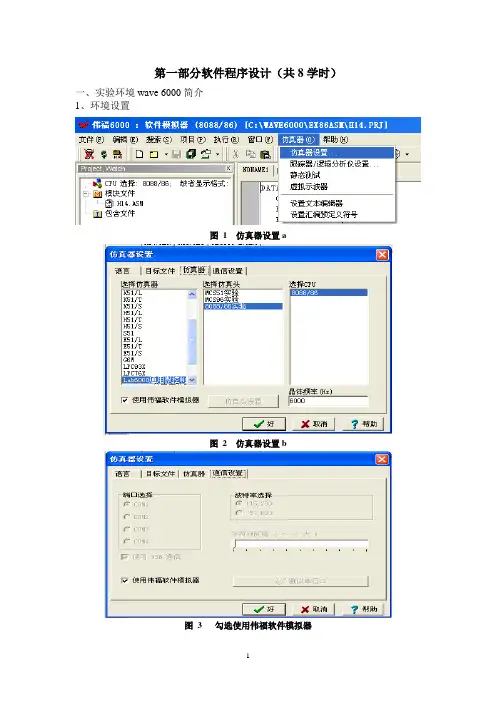

第一部分软件程序设计（共8学时）一、实验环境wave 6000简介1、环境设置图 1 仿真器设置a图 2 仿真器设置b图 3 勾选使用伟福软件模拟器图 4 语言设置图5 目标文件设置2、①新建文件图6 新建文件②打开已有文件图7 打开文件双击选择要打开的文件即可。

3、文件保存：文件名为英文字母，不超过8个字符，扩展名为ASM，保存在C:\WA VE6000下，注意保存路径中不能出现中文字符。

图8 保存文件4、源程序的汇编链接及程序调试①源程序输入完毕或打开已有文件后，单击图标程序进入编译链接状态，若程序无语法错误，则显示：图9 汇编链接状态a程序中出现语法错误时的编译结果是：图10 汇编链接状态b双击错误处即可定位到出现错误的语句上，图11 汇编链接状态及错误定位错误语句逐句修改后，再重新编译连接，直到通过编译。

②程序调试：方法有：复位（CTRL-F2）设置断点（CTR+F8）、跟踪（F7）、单步运行（F8）、连续运行（CTR+F9）等方法。

断点的设置和取消：光标置预设断点行，按CTRL_F8，即可，在已设断点行再次按下CTRL_F8即可取消断点设置。

图12 设置断点后的情况③实验结果查看可以通过查看寄存器内容、数据段内容、观察窗口内容、DOS显示结果等判断程序执行是否正常。

图13 设置观察窗口图14 数据段内容查看图15 查看DOS显示结果图16 查看寄存器内容软件实验一实验内容在数据区定义字母数字串，分别统计数字、大写字母、小写字母个数，分别存放在SHUZI、DAXIE、XIAOXIE单元中。

多次统计，记录统计结果。

实验要求在熟悉wave 6000编程环境的基础上，完成上述源程序的输入、汇编、修改、运行等实验步骤，直到程序执行得到正确结果为止。

熟练掌握单步运行、断点设置、自动运行、寄存器内容，数据区内容查看等程序调试技术。

软件实验二实验内容将内存区定义的字母数字串的统计结果以16进制形式显示出来，显示格式为：The Nembers of Digital is:XXHThe Nembers of Capital Letters is:XXHThe Nembers of Small Letters is:XXH程序要求：1、二进制转十六进制并显示的功能由BTOHDSP实现2、回车换行用CRLF宏指令实现3、字符H的显示用OUTPUT宏指令实现4、提示信息的显示用宏INOUT宏指令实现实验要求：调试程序，直到正确实现所要求的功能。

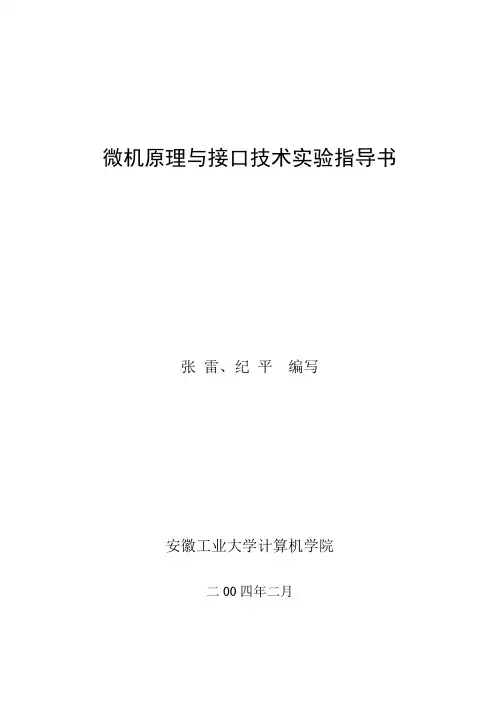

微机原理与接口技术实验指导书张雷、纪平编写安徽工业大学计算机学院二00四年二月目录第一章性能特点 (2)l.l系统运行环境如下图1-1 (2)l.2系统性能特点 (2)1.3系统资源分配 (2)l.4系统配置 (3)第二章安装使用 (4)第三章键盘监控使用简介 (7)3.l引言 (7)3.2键盘显示 (7)3.3功能键操作说明一览表 (7)3.4总操作过程 (8)3.5监控程序命令及操作 (8)第四章8088实验系统与PC机联机操作 (10)4.l引言 (10)4.2Win88软件概述 (10)4.3Win88软件安装 (10)4.4Win88软件启动和联机 (10)4.5Win88软件主窗口 (11)4.6菜单栏和工具栏命令简介 (11)第五章实验指导 (14)实验一存贮器读写实验 (14)实验二8259单级中断控制器实验 (15)实验三8255A并行口实验 (18)实验四8250串口实验 (21)实验五A/D转换实验 (24)附录参考程序 (26)实验一存储器读写实验 (26)实验二中断控制实验 (27)实验三并行接口实验 (30)实验四8250串口实验 (32)实验五A/D转换实验 (36)第一章性能特点l.l系统运行环境如下图1-18088系统电源实验区LED显示IBM-PC机键盘图1－1l.2系统性能特点1.采用主频为4.77MHZ的8088CPU为主CPU，并以最小工作方式构成系统。

2.配有一片62256静态RAM构成系统的32K基本内存, 地址范围为00000H-07FFFH,可立即扩展为64K,其中00000H-00FFFH监控占用。

另配一片27256(32K)EPROM存放监控程序等, 地址范围F8000H－FFFFF。

3.自带键盘、显示器，能独立运行，为实验程序调试带来方便。

4.配备windows调试软件。

5.提供标准RS232异步通讯口, 以连接IBM-PC机。

6.配有各种微机常用I/O接口芯片,如定时/计数接口芯片、A/D转换接口芯片、D/A 转换接口芯片、中断控制器、键盘显示接口、并行I/O接口芯片等。

微机原理及接口技术实验指导书2010年9月信息学院实验中心微机实验室第一章 80X86微机原理及其程序设计（软件部分）实验一软件程序设计(1.熟悉PC机的使用和调试汇编程序的方法2.简单程序设计)一.实验目的:1.掌握汇编程序由编辑、编译、链接到调试的全过程。

2.通过汇编调试工具加深对机器指令执行过程的了解。

3.利用汇编调试工具加深对机器指令和伪指令的了解二.实验要求:1.了解 PC 机的系统类型和基本配置, 熟悉 PC 机 DOS和 WINDOWS下的基本操作。

2.掌握使用 UltraEdit 等编辑器对汇编语言源程序 (存储后扩展名为.ASM)的编辑操作。

3.学会用宏汇编程序 MASM (或TASM)对.ASM文件进行编译(编译后扩展名为.obj)。

4.使用链接程序LINK(或TLINK)对.OBJ 文件链接生成 .EXE 文件。

5.学会用汇编调试工具软件TD(或DEBUG)对.EXE文件进行调试进一步深对机器指令的了解、执行程序、检查运行结果的方法。

6.简单程序是构成复杂程序的基础。

简单程序又称顺序程序，顾名思意，就是为完成一简单的目的，采用一串指令序列，按顺序逐条执行。

在简单程序执行过程中，每条指令只执行一次，同时由于没有转移，一般不考虑对标志的影响。

象所有汇编程序设计一样,编程前,应考虑如何分配 CPU 中的寄存器和内存中单元等，要考虑到指令本身的特点和要求分配寄存器，例如，如果希望使用乘法指令进行乘法，根据指令的要求，必须要使用 AL 或 AX 作为被乘数，在这种情况下，AL或AX 就必须考虑为存放被乘数，当然，乘积应该是放在AX或DX:AX 中。

1.掌握汇编程序的基本结构及设计方法,包括:A 汇编语言源程序结构B 基于汇编级的解题算法C 寄存器和存储器的内容分配D 简单汇编程序的设计E 返回系统的方法2.掌握对自编程序的调试及出错修改的方法,包括:A 汇编程序的编辑、编译、链接及调试B 在调试程序过程中发现语法错误的处理方法C 在调试程序过程中如何发现逻辑错误及处理方法3.利用调试工具软件对课堂中讲授的机器指令、伪指令、操作符、运算符等内容加深了解三.实验仪器:PC 机一台四.实验内容:汇编程序的编程环境有以下二种方式：1. Dos窗口下命令行方式2. UltraEdit方式其中第一种Dos方式，是指进入Dos窗口模式编辑源文件，用命令行方式直接调用Tasm,Masm等编译工具进行程序的编译、链接、调试，而后两种工作方式都是在Windows下进行源文件的编辑，而编译和链接仍然是通过调用Tasm,Masm等编译工具完成相应工作。

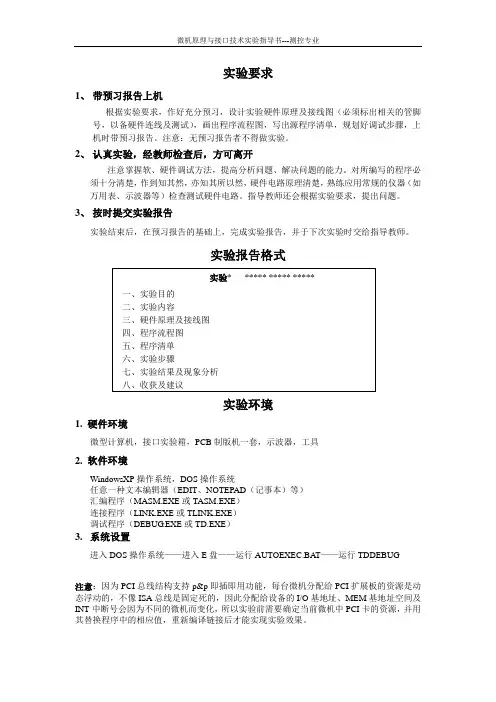

实验要求1、带预习报告上机根据实验要求，作好充分预习，设计实验硬件原理及接线图（必须标出相关的管脚号，以备硬件连线及测试），画出程序流程图，写出源程序清单，规划好调试步骤，上机时带预习报告。

注意：无预习报告者不得做实验。

2、认真实验，经教师检查后，方可离开注意掌握软、硬件调试方法，提高分析问题、解决问题的能力。

对所编写的程序必须十分清楚，作到知其然，亦知其所以然，硬件电路原理清楚，熟练应用常规的仪器（如万用表、示波器等）检查测试硬件电路。

指导教师还会根据实验要求，提出问题。

3、按时提交实验报告实验结束后，在预习报告的基础上，完成实验报告，并于下次实验时交给指导教师。

实验报告格式实验* ***** ***** *****一、实验目的二、实验内容三、硬件原理及接线图四、程序流程图五、程序清单六、实验步骤七、实验结果及现象分析八、收获及建议实验环境1. 硬件环境微型计算机，接口实验箱，PCB制版机一套，示波器，工具2. 软件环境WindowsXP操作系统，DOS操作系统任意一种文本编辑器（EDIT、NOTEPAD（记事本）等）汇编程序（MASM.EXE或TASM.EXE）连接程序（LINK.EXE或TLINK.EXE）调试程序（DEBUG.EXE或TD.EXE）3.系统设置进入DOS操作系统——进入E盘——运行AUTOEXEC.BAT——运行TDDEBUG注意：因为PCI总线结构支持p&p即插即用功能，每台微机分配给PCI扩展板的资源是动态浮动的，不像ISA总线是固定死的，因此分配给设备的I/O基地址、MEM基地址空间及INT中断号会因为不同的微机而变化，所以实验前需要确定当前微机中PCI卡的资源，并用其替换程序中的相应值，重新编译链接后才能实现实验效果。

实验一DEBUG的使用和简单程序设计一、实验目的1. 熟悉8086CPU指令集2. 掌握动态调试程序DEBUG3. 熟悉汇编程序的开发过程4. 认识Tddebug集成操作软件。

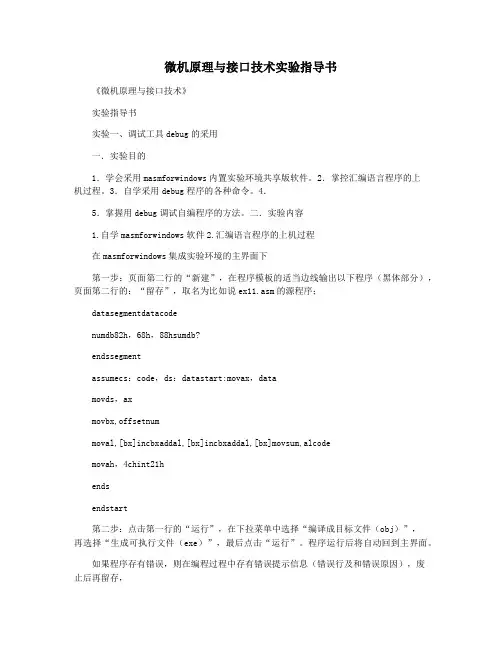

微机原理与接口技术实验指导书《微机原理与接口技术》实验指导书实验一、调试工具debug的采用一．实验目的1．学会采用masmforwindows内置实验环境共享版软件。

2．掌控汇编语言程序的上机过程。

3．自学采用debug程序的各种命令。

4．5．掌握用debug调试自编程序的方法。

二．实验内容1.自学masmforwindows软件2.汇编语言程序的上机过程在masmforwindows集成实验环境的主界面下第一步：页面第二行的“新建”，在程序模板的适当边线输出以下程序（黑体部分），页面第二行的：“留存”，取名为比如说ex11.asm的源程序；datasegmentdatacodenumdb82h，68h，88hsumdb?endssegmentassumecs：code，ds：datastart:movax，datamovds，axmovbx,offsetnummoval,[bx]incbxaddal,[bx]incbxaddal,[bx]movsum,alcodemovah，4chint21hendsendstart第二步：点击第一行的“运行”，在下拉菜单中选择“编译成目标文件（obj）”，再选择“生成可执行文件（exe）”，最后点击“运行”。

程序运行后将自动回到主界面。

如果程序存有错误，则在编程过程中存有错误提示信息（错误行及和错误原因），废止后再留存，重新编译，直到编译成功为止。

第三步：页面第一行的“运转”，在下拉菜单中挑选“debug调试”,步入调试状态。

3.学习使用debugdebug程序就是一种专门为分析和调试汇编语言程序而设计的一种调试工具。

它能够并使程序设计者碰触至机器内部，具备追踪程序执行、观测中间运转结果、表明和修正寄存器或存储单元内容、放入或表明、修正任何文件、顺利完成磁盘读取等多种功能。

经常使用的debug指令存有：（1）单步执行命令t（也叫做追踪命令）格式：t[n]]；(n小于等于6）从cs:ip已经开始执行程序，每继续执行1或（n）条停下。

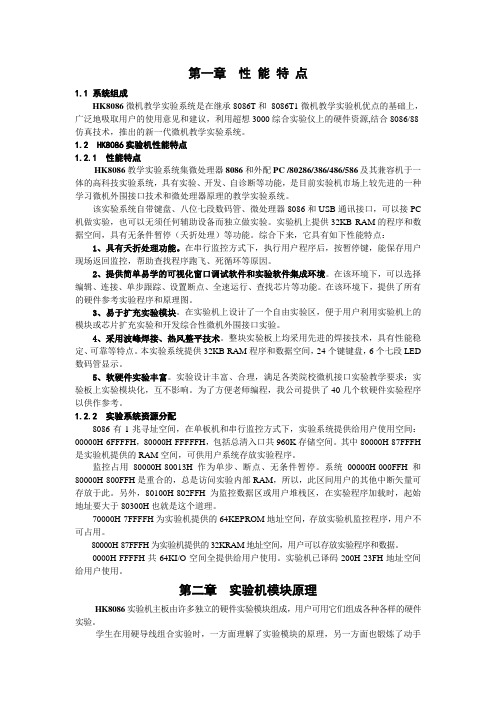

第一章性能特点1.1 系统组成HK8086微机教学实验系统是在继承8086T和8086T1微机教学实验机优点的基础上，广泛地吸取用户的使用意见和建议，利用超想3000综合实验仪上的硬件资源,结合8086/88仿真技术，推出的新一代微机教学实验系统。

1.2 HK8086实验机性能特点1.2.1 性能特点HK8086教学实验系统集微处理器8086和外配PC /80286/386/486/586及其兼容机于一体的高科技实验系统，具有实验、开发、自诊断等功能，是目前实验机市场上较先进的一种学习微机外围接口技术和微处理器原理的教学实验系统。

该实验系统自带键盘、八位七段数码管、微处理器8086和USB通讯接口，可以接PC 机做实验，也可以无须任何辅助设备而独立做实验。

实验机上提供32KB RAM的程序和数据空间，具有无条件暂停（夭折处理）等功能。

综合下来，它具有如下性能特点：1、具有夭折处理功能。

在串行监控方式下，执行用户程序后，按暂停键，能保存用户现场返回监控，帮助查找程序跑飞、死循环等原因。

2、提供简单易学的可视化窗口调试软件和实验软件集成环境。

在该环境下，可以选择编辑、连接、单步跟踪、设置断点、全速运行、查找芯片等功能。

在该环境下，提供了所有的硬件参考实验程序和原理图。

3、易于扩充实验模块。

在实验机上设计了一个自由实验区，便于用户利用实验机上的模块或芯片扩充实验和开发综合性微机外围接口实验。

4、采用波峰焊接、热风整平技术。

整块实验板上均采用先进的焊接技术，具有性能稳定、可靠等特点。

本实验系统提供32KB RAM程序和数据空间，24个键键盘，6个七段LED 数码管显示。

5、软硬件实验丰富。

实验设计丰富、合理，满足各类院校微机接口实验教学要求；实验板上实验模块化，互不影响。

为了方便老师编程，我公司提供了40几个软硬件实验程序以供作参考。

1.2.2 实验系统资源分配8086有1兆寻址空间，在单板机和串行监控方式下，实验系统提供给用户使用空间：00000H-6FFFFH，80000H-FFFFFH，包括总清入口共960K存储空间。

微机原理接口技编写说明遵照学校课程体系的改革指标，结合我院的实际情况，经过近几年的改革实践，已做到我院机械制造及自动化、机电、材料成型、模具和汽车五个专业统一大纲、统一教材、统一学时、统考分离的原则。

使其提高教学质量为宗旨。

但由于本课程内容繁多，学时少，（60学时，其中包括12学时实验）；同时又要完成教学计划，故编写本书以供学生课余为实验做准备，以加强学生自学能力。

本实验指导书分为四个部分，第一部分介绍操作基础；第二部分介绍与本课程相关的软件操作与汇编语言的基本操作结构程序；第三部分介绍DICE系列单片机使用方法与相关接口实验；第四部分介绍部分实验参考程序的设计过程。

对于本指导书中介绍的八个实验，前后连贯，组合起来可构成一个微机原理与接口技术实验系统体系的实例。

实验中出现的电路、接口以及参考程序都是从教学、科研等实践工作中提取的，读者很容易从这些实例中获得有用的知识。

本书附录中还介绍实验中所用到的典型芯片的引脚图，同时还介绍单片机上的功能键操作说明。

实验前应了解微机与单片机的操作方法，并仿照参考程序按老师要求编写好自己的实验程序，画好程序流程图，检查个部分电路及仪器连线正确后才开始实验。

感谢我院的各位老师的大力支持，使本书得以与同学们见面。

在此表示忠心感谢！由于编者水平和经验，加之以时间匆忙，错误或不妥之处在所难免，敬希读者不吝批评指正。

第一章PC系列微机的操作及汇编语言实验第一节PC机硬件介绍PC品牌机和兼容机是由系统部件（主机箱）和键盘组成。

可在此基础上增加显示器、打印机、扩展内存、硬磁盘、通讯控制板以及多媒体等，还可以根据某些特殊要求扩展系统部件。

1：系统部件PC机的主机部分称为系统部件（主机箱）。

它装在主机箱内的系统板上，系统是一块多层印刷电路板，共4层。

表面两层是信号线；中间两层是电源和地线；直流电源和一个从电源来的信号，是通过两个6芯接口插件从电源引入内层板内，电源共4路：＋12V、－12V、＋5V、－5V。

微机原理及接口技术实验指导书五邑大学信息学院目录第一章实验平台的硬件 (1)第一节硬件结构及其特点 (1)第二节硬件电路原理与资源配置 (2)第二章实验平台的软件 (11)第一节实验程序开发集成环境 (11)第二节实验程序开发工具 (12)第三节硬件故障诊断软件 (12)第四节接口演示实验程序 (13)第五节硬件系统的安装与使用 (14)第三章DOS环境下的汇编语言上机过程 (15)第四章基本接口实验 (19)第一节并行接口实验(8255芯片实验) (19)实验一步进电机控制接口实验 (19)实验二声-光报警器接口实验 (23)第二节定时/计数实验(8253芯片实验) (26)实验三音乐发生器接口实验 (27)实验四波特率时钟发生器实验 (30)第三节串行通信接口实验(8251芯片实验) (33)实验五RS-232标准全双工查询方式异步串行通信实验 (33)实验六RS-485标准半双工中断方式异步串行通信实验 (36)第四节A/D,D/A转换器接口实验 (36)实验七A/D转换器接口实验 (38)实验八D/A转换器接口实验 (41)实验九8259应用实验—中断方式控制彩灯闪亮 (42)第五节DMA接口实验 (46)实验十8237A DMAC应用实验 (47)第一章实验平台的硬件第一节硬件结构及其特点一、硬件结构图1.1.1显示了MFID多功能接口实验平台（简称MFID）在PCI多总线微机系统中的位置。

MFID由MFID PCI驱动板、平台板实验区和可以添加的面包板实验区三大部分构成。

图1.1.1 MFID在PCI总线中的位置二、硬件特点MFID总的特征有两个，其一，适用于PCI总线；其二，采用模块化开放式结构，整个平台的硬件资源全部向用户开放。

除了可以作为多门微机课程的实验平台外，还是基于微机应用系统的开发平台。

1．MFID PCI驱动板特点⏹兼容PCI规范2.1版/2.2版⏹在Local Bus侧提供了16/32位地址线，32位数据线以及存储器读写、I/O读写等控制信号线⏹在板CPLD使系统的逻辑更为灵活⏹在板提供32Kb×8 SRAM⏹提供PCI总线模式下Local Bus侧多路中断源的识别方法2．MFID平台板特点⏹实验内容丰富，提供并、串、ADA、定时计数和SRAM五大类接口⏹先进的短路隔离保护系统，确保实验系统安全可靠和“零等待恢复”⏹提供PCI和可选的USB两种总线与主机连接⏹平台板采用整体（排线）与分散（单线）两种接线方式，实验组态灵活⏹平台板元件采用分区定位，便于查找所需接线孔的位置⏹开放式模块化设计，允许任意添加实验功能模块，可扩展性好⏹模块功能独立，可以任意组合各模块进行综合性实验3．MFID面包板特点⏹可以任意搭建实验模块,与平台板的资源一起，构成一个硬件设计的操作平台，以便进行开放性实验，尤其适合设计与制作型实验第二节硬件电路原理与资源配置一、MFID PCI总线驱动板1．MFID PCI总线驱动板的逻辑结构MFID PCI总线驱动板逻辑结构如图1.2.1所示。

《微机原理与接口技术》课程实验指导书一、课程的目的、任务本课程是电子科学、测控技术专业学生在学习微机原理课程间的一门实践性技术基础课程，其目的在于通过实验使学生能更好地理解和掌握基本微机原理，培养学生理论联系实际的学风和科学态度，提高学生的硬件操作实验技能和分析处理实际问题的能力。

为后续课程的学习打下基础。

二、课程的教学内容与要求三．各实验具体要求见P2四、实验流程介绍学生用户登陆进入实验系统的用户名为：学号(如D205001200XX)，密码：netlab详细操作步骤见P4五、实验报告请各指导老师登陆该实验系统了解具体实验方法，并指导学生完成实验。

学生结束实验后应完成相应的实验报告并交给指导老师。

其中实验报告的主要内容包括：实验目的，实验内容，实验记录数据，数据分析与处理等。

实验一基本操作一、实验目的1.熟悉Netlab MCS-51单片机实验系统的设置和使用方法2.掌握基本MCS-51软件的编写、修改和编译的方法3. 熟悉在Netlab MCS-51单片机实验系统环境下进行软件调试的方法4. 学会检查、设置片内片外存储器和寄存器的内容，丰富软件调试的手段二、实验内容1. 输入参考程序，存储、编译该程序2. 在进行实验前，设置程序中需要的初值三、参考程序从内部RAM 20H单元开始存放一组带符号数，字节个数存在1FH中。

请统计出其中大于0、等于0和小于0的数的数目，并把统计结果分别放入one、two和three三单元。

ONE EQU30HTWO EQU31HTHREE EQU32HORG0000HAJMP MAIN ;MAIN starts from 0030HORG0030HMAIN: MOV1FH ,#03H ;Init the data that you wants to process MOV20H ,#00HMOV21H ,#01HMOV22H ,#0FFHMOV R0,#20H ;Init the data that you wants to processMOV ONE,#00HMOV TWO,#00HMOV THREE,#00HLOOP: MOV A,@R0JZ ZEROJB ACC.7 ,NEGINC ONESJMP CHKZERO: INC TWOSJMP CHKNEG: INC THREECHK: INC R0DJNZ1FH ,LOOPHERE: NOPEND实验二程序设计实验一、实验目的1. 进一步熟悉指令系统，提高编程能力2. 掌握算术运算、数制转换、极值查找、检索、数据块排序和转移等程序的设计方法3. 熟悉循环程序、子程序、分支程序的编写和调试方法二、实验内容用汇编语言在编译器中编写以下小程序，实现相应的功能。

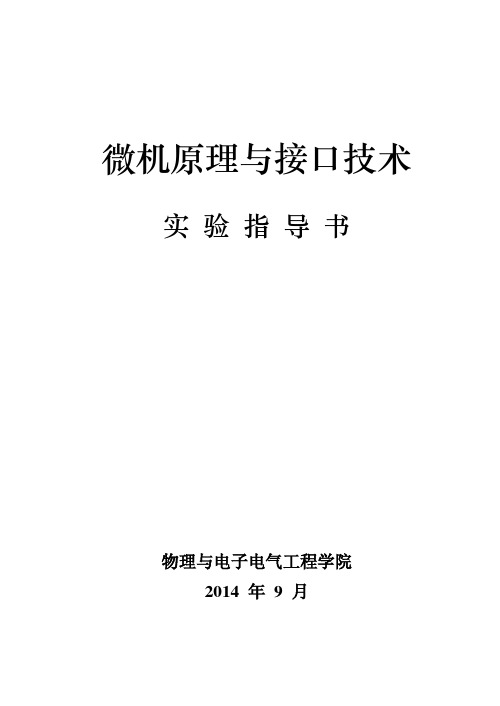

微机原理与接口技术实验指导书物理与电子电气工程学院2014 年9 月目录准备知识 (1)实验一汇编语言程序的输入、汇编、连接与运行 (5)实验二顺序程序的设计 (7)实验三分支程序的设计 (8)实验四冒泡法程序设计 (10)实验五循环程序设计 (13)实验六菜单程序设计 (16)附录一 Debug 的主要命令 (19)附录二 ASCII码表 (28)附录三 DOS功能调用一览表 (30)准备知识一、程序的编辑、汇编与连接1、编辑源程序汇编语言上机操作过程与某些高级语言上机操作过程类似,程序实际人员先调用一个文字编辑程序,例如NE，将汇编程序输入计算机，建立以ASM为扩展名的源程序文件。

格式为：EDIT SAMPLE.ASM。

源程序按段组织数据段、附加段、堆栈段和代码段。

为便于对程序的阅读和查错，希望各语句的四个字段（标号，助记符，操作数，注释）排列整齐。

一个源程序开头常常用标题伪指令说明本程序的名字或功能。

2、汇编与链接汇编就是把汇编语言编制的源程序翻译成机器语言的目标程序。

汇编程序MASM是一个宏汇编程序，它包括宏功能处理。

源程序经MASM汇编后，可产生三个文件：以扩展名为.OBJ的目标程序，以扩展名为.LST的列表程序，以扩展名为.CRF的交叉程序。

格式为：MASM SAMPLE源程序经过汇编后产生的目标程序，需经过连接程序LINK后才能运行。

格式为： LINK SAMPLE连接程序Link把一个或多个独立的目标程序模块联结成一个可浮动代码的执行文件（扩展名为.EXE）。

被连接的目标文件可以是由MASM汇编生成的，也可以是高级语言经编译后生成的。

注意：即使不需连接任何其他目标文件，对单一的目标文件也必须经过LINK这一步，否则不能生成可执行文件。

经过汇编——连接后，汇编语言源程序基本被翻译成对应的机器码模块，只是整个模块装入内存的具体地址尚未确定，因此涉及段地址的指令机器码还未最后“定型”，故此模块被称为浮动代码模块。

《微机原理与接口技术》实验指导书计算机与信息工程系2012年9月目录实验概述............................................. 错误！未定义书签。

实验仪器使用简介 (5)实验项目一学生考试成绩统计实验 (11)实验项目一两个多位十进制数相减实验............... 1错误！未定义书签。

实验项目一 8259中断控制器实验.. (16)实验项目一具有优先通行权的十字路口交通灯控制设计 (21)实验项目一 8253定时器/计数器实验 (26)实验项目一继电器控制实验 (28)实验概述一、实验的目的本实验课是配合理论教学内容，帮助学生加深理解和掌握本门课程内容的重要手段。

由于本课程具有理论与实际相结合紧密的特点，通过实验使学生掌握微型计算机的原理及接口电路的设计应用技术。

二、实验前的准备工作1．了解所用的计算机系统（包括汇编编译系统）的性能和使用方法。

2．复习和掌握与本实验有关的DOS命令以及相关指令。

3．准备好上机所需的程序，切忌不编程或抄别人的程序去上机。

三、实验的步骤上机实验应一人一组，独立实验。

上机过程中出现的问题，除了是系统的问题以外，不要轻易举手问老师。

上机实验一般应包括以下几个步骤：1、编辑汇编语言源程序使用一种文本编辑软件（word、记事本、写字板等），编辑保存一个“文件名.ASM”的汇编语言源程序文件2、汇编源程序用宏汇编（MASM)对汇编源程序进行汇编，产生目标程序（文件名.OBJ3、连接程序用连接程序(LINK)将若干目标模块连同库子程序连接在一起，产生可执行文件（文件名.EXE)4、运行调试DEBUGDEBUG 程序是专门为汇编语言设计的一种调试工具，它通过单步、跟踪、断点和连续等方式为程序员提供了非常有效的调试手段。

格式：DEBUG [驱动器][路径][文件名][参数]四、实验报告实验报告应包括以下内容：实验目的、实验内容、程序清单、运行结果、对运行结果的分析以及本次调试程序所取得的经验。

《微机原理与接口技术》实验指导书（实验一）合肥工业大学信息工程系2016-4-28实验一（1） 数据传送实验（演示实验）一、实验目的熟悉星研集成环境软件的使用方法。

熟悉Borland 公司的TASM 编译器 熟悉8086汇编指令，能自己编写简单的程序，掌握数据传输的方法。

二、实验内容1、熟悉星研集成环境软件。

2、编写程序，实现数据段的传送、校验。

三、实验原理图四、程序框图调用数据传送子程序串比较,CMPSB 相等?NY 操作成功结束操作失败数据块传送比较程序框图开始循环次数-->CX,源首地址-->SI,目的首地址-->DICLD:执行字符串指令后,SI+1,DI+1比较SI和DI SI=DI?SI>DI?设定SI为源数据块末地址(SI=SI+CX-1)设定DI为目的数块末地址(DI=DI+CX-1)数据串传送操作(MOVSB)结束YNYN数据传送子程序STD:执行字符串指令后,SI-1,DI-1CLD:执行字符串指令后,SI+1,DI+1开始循环次数-->CX,源首地址-->SI,目的首地址-->DI五、实验步骤1、按连线说明连接线路：B4(RAM)区：CS、BLE、BHE —— A3 区：mCS0、BLE、BHE B4(RAM)区：RD、WR —— A3 区：MEMR、MEMWB4(RAM)区：JP49 (A0..A7) —— A3 区：JP29(A1..A8)B4(RAM)区：JP38 (A8..A15) —— A3 区：JP33(A9..A16) B4(RAM)区：JP57(D0..D7) —— A3 区：JP42(D0..D7)B4(RAM)区：JP56(D8..D15) —— A3 区：JP40(D8..D15)2、通过星研软件输入本次实验演示程序并进行编译3、打开实验箱电源，运行程序4、通过星研软件的存贮器窗、寄存器窗等，观察运行结果。

六、演示实验程序清单；数据块移动（16位贮存器实验）.MODEL TINY.STACK 100.DATA.CODESTART: MOV AX,8000H ;存储器扩空间段地址MOV DS,AXMOV ES,AXNOPMOV CX,100HMOV SI,3000HMOV DI,6000HCALL MoveMOV CX,100HMOV SI,3000HMOV DI,6000HCLDREPE CMPSBJNE ERRORTRUE: JMP $ERROR: JMP $Move PROC NEARCLDCMP SI,DIJZ ReturnJNB Move1ADD SI,CXDEC SIADD DI,CXDEC DISTDMove1: REP MOVSBReturn: RETMove ENDPEND START实验一（2） 8255并行接口实验一、实验目的1. 学习并掌握8255的工作方式及其应用。
