2013微机原理实验指导书

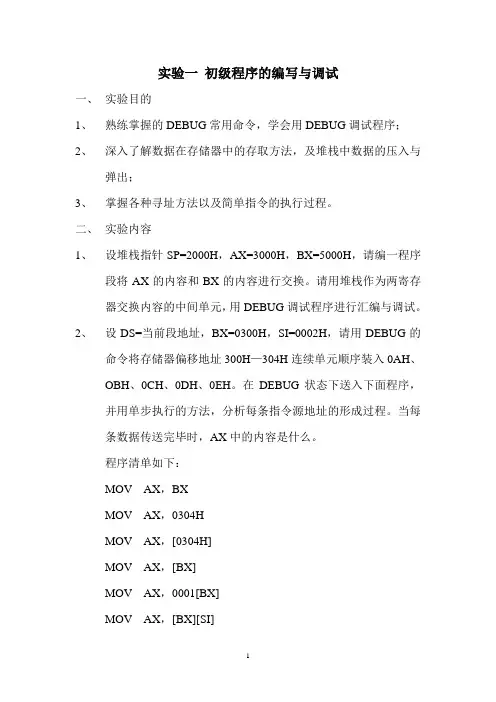

实验一初级程序的编写与调试一、实验目的1、熟练掌握的DEBUG常用命令，学会用DEBUG调试程序；2、深入了解数据在存储器中的存取方法，及堆栈中数据的压入与弹出；3、掌握各种寻址方法以及简单指令的执行过程。

二、实验内容1、设堆栈指针SP=2000H，AX=3000H，BX=5000H，请编一程序段将AX的内容和BX的内容进行交换。

请用堆栈作为两寄存器交换内容的中间单元，用DEBUG调试程序进行汇编与调试。

2、设DS=当前段地址，BX=0300H，SI=0002H，请用DEBUG的命令将存储器偏移地址300H—304H连续单元顺序装入0AH、OBH、0CH、0DH、0EH。

在DEBUG状态下送入下面程序，并用单步执行的方法，分析每条指令源地址的形成过程。

当每条数据传送完毕时，AX中的内容是什么。

程序清单如下：MOV AX，BXMOV AX，0304HMOV AX，[0304H]MOV AX，[BX]MOV AX，0001[BX]MOV AX，[BX][SI]MOV AX，0001[BX][SI]HLT3、设AX=0002H，编一个程序段将AX的内容乘10，要求用移位的方法完成。

三、实验要求1、实验前要做好充分准备，包括汇编程序清单、调试步骤、调试方法，对程序结果的分析等。

2、本实验要求在PC机上完成。

3、本实验只要求在DEBUG调试程序状态下进行，包括汇编程序，调试程序，执行程序。

4、编程提示：（1）、实验内容1将两个寄存器内容进行交换时，必须有一个中间寄存器才能进行内容的交换。

如果用堆栈作为中间存储单元，必须遵循先进后出的原则。

（2）、实验内容2[1] 其中数据段寄存器中的段地址为进入DEBUG状态后系统自动分配的段地址。

[2] SI和BX的初值可在DEBUG的状态下，用R命令装入，也可以在程序中用指令来完成。

[3] 用T命令执行程序，可进行单步跟踪执行，每执行一条指令就可以看到各寄存器的状态，也可用R命令直接调出寄存器，来检查各寄存器内容是否正确。

实验一系统认识与数码转换实验一、实验目的1．学习汇编语言的开发过程。

2．熟练掌握DEBUG调试程序。

参考书后附录E二、实验设备PC机一台三、实验内容及步骤1．系统认识实验在内存缓冲区BUFF中存储0-F共16个字节数据，实验参考程序如下：DATA SEGMENTBUFF DB 16 DUP （？）；定义数据段DATA ENDSCODE SEGMENT ；定义代码段ASSUME CS:CODE，DS：DATASTART:MOV AX，DATAMOV DS，AXMOV DI,OFFSET BUFF ；设置缓冲区首址MOV CX,16 ；字节数送入CX中MOV AL,0A1: MOV [DI],AL ；写入一字节INC DI ；修改地址指针INC AL ；修改数据LOOP A1 ；未填完循环MOV AH，4CHINT 21HCODE ENDS ；代码段结束END START ；程序结束实验步骤：（1）把实验用的相关软件拷贝到PC机中，比如D盘的HUIBIAN文件夹（D:\HUIBIAN）。

（2）进入DOS环境（开始\程序\附件\‘C:\命令提示符’），进入路径D:\HUIBIAN。

（3）编辑，启动编辑软件EDIT，输入源程序，检查无误后存盘，如文件名11.ASM。

（4）汇编，即键入MASM 11.ASM回车，通过后应生成文件11.OBJ。

（5）连接，即键入LINK 11.OBJ回车，通过后应生成文件11.EXE。

（6）调试，即键入DEBUG 11.EXE，进入调试软件DEBUG来调试源程序。

DEBUG的用法可参考教材的附录E。

（7）运行程序，观察结果是否正确。

2．数码转换实验将十进制数的ASCⅡ码转换为BCD码。

设五位十进制数的ASCⅡ码已存放在内存缓冲区BUF1中，转换为 BCD 码后，再分别存入内存缓冲区BUF2中。

提示：一字节ASCⅡ码取其低四位即变为BCD码。

实验程序如下：DATA SEGMENTBUF1 DB 31H，32H，33H，34H，35H ；定义数据段BUF2 DB 5 DUP （？）DATA ENDSCODE SEGMENTASSUME CS:CODE，DS：DATASTART: MOV AX，DATAMOV DS，AXMOV CX, 5 ；循环计数器赋初值MOV SI，OFFSET BUF1 ；ASCⅡ码首址MOV DI，OFFSET BUF2 ；BCD码首址A1: MOV AL,[SI] ；送ASCⅡ码至ALCMP AL,3AH ；比较AL与3AJAE A2 ；大于3A则转A2SUB AL,30H ；小于3A则取ASCⅡ码低4位JB A2 ；小于30则转A2MOV [DI],AL ；保存结果A2: INC SIINC DILOOP A1MOV AH，4CHINT 21HCODE ENDSEND START实验步骤（1）输入源程序，进行汇编、连接。

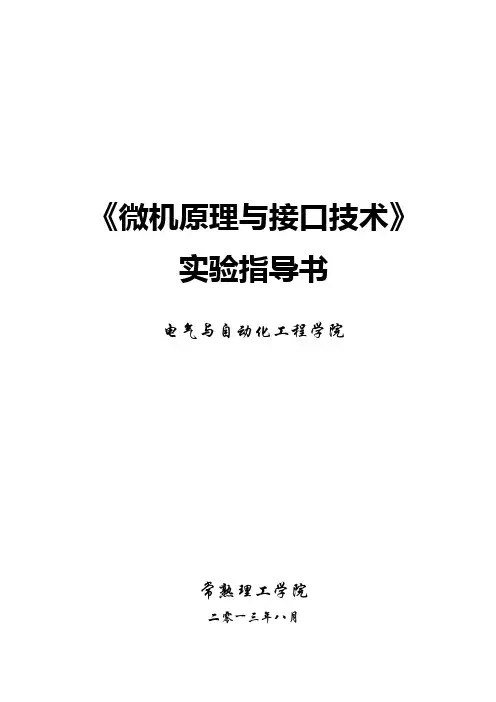

《微机原理与接口技术》实验指导书电气与自动化工程学院常熟理工学院二零一三年八月单片机实验设备开发环境的建立和开发软件使用介绍一、PL2303 USB转串口驱动程序的安装单片机电路下载方式采用PL2303硬件驱动方式，需要安装PL2303驱动软件，安装步骤如下：1、打开“PL2303_Prolific_DriverInstaller_v110.exe”文件，双击安装，安装界面如图1-1所示：图1-1 PL2303驱动安装界面2、点击“下一步”，系统自动设置路径安装驱动图1-2 PL2303驱动安装完成界面3、点击“完成”，即完成了PL2303驱动的安装。

4、安装不成功的解决办法如果发现设备管理器中的串口驱动是感叹号或者是问号，则表示没有安装成功或者没有安装，如图1-3所示，右键点击更新驱动程序，如图1-4，按照提示完成驱动程序的更新，更新过程如图1-5、图1-6和图1-7所示。

图1-3 PL2303安装不成功图1-4 更新驱动程序软件图1-5 浏览查找驱动程序软件图1-6 浏览PL203驱动文件夹目录图1-7 安装完成5、查看设备管理器中USB串口驱动，成功检测到串口号，驱动安装成功，如图1-8所示。

图1-8 安装成功效果图二、KEIL C 软件的安装与使用该单片机实验设备使用的软件开发环境为KEIL 3 ，则需安装三个软件：Keil uVision3.exe（keil 3开发环境）、Keil_lic_v2.exe（keil3破解注册机）和cckeilvxx.exe（keil 3汉字补丁）三个软件。

具体安装步骤如下：1、开发环境Keil uVision3的安装。

（1）双击Keil uVision3.exe软件，弹出如图2-1所示的提示框，点击Next进行下一步安装；图2-1 Keil3安装步骤一（2）同意协议，打上勾，点击Next，如图2-2所示；图2-2 Keil3安装步骤二（3）设置软件路径，可使用默认安装路径，设置完路径以后，点击Next，如图2-3所示；图2-3 Keil3安装步骤三（4）完善注册信息，此处需要对E-mail进行填写，否则无法进行下一步的安装，填写信息结束后，点击Next，如图2-4所示；图2-4 Keil3安装步骤四（5）开始安装，等待安装结束，如图2-5所示；图2-5 Keil3安装步骤五（6）安装结束，去掉第一个选项的勾，点击Finish，完成软件的安装，如图2-6所示。

前言《微型计算机原理及应用》是一门实践性很强的专业技术基础课，因此，必须在课堂教学的基础上配以足够的实验或实践性教学环节，以便理论联系实际，使学生能深入理解课堂教学内容，加强学生动手能力，以加深对理论学习的理解和掌握，提高学生分析问题﹑解决问题的能力。

本实验指导书是《微型计算机原理及应用》一书的配套教材。

该实验指导书紧密结合教材内容，使用复旦大学科教仪器厂生产的FD-SJ8088A微机实验系统，合理安排了微机实验。

全书共分二部分。

第一部分汇编语言上机操作及程序调试方法及软件部分实验第二部分FD-SJ8088A微机实验系统介绍及硬件部分实验对于每一个实验都给出了实验目的﹑实验内容﹑预习要求﹑报告要求﹑实验提示﹑思考题。

实验提示部分我们仅给出部分文字提示和参考流程图，以作为学生自己编程时的参考。

我们主张学生在做实验前，必须要充分预习，充分准备，要依靠自己在实验前编出的程序，经过实验调试改正程序，得出正确的结果。

这样做实验，才能真正有收获，才能真正提高分析问题和解决问题的能力。

本实验指导书在编写的过程中，得到了本系的领导和老师的支持﹑指导和帮助，在此表示衷心的谢意。

由于编者水平有限，书中不妥或错误之处在所难免，欢迎大家在使用中提出宝贵意见。

编者2005年8月目录实验须知 (3)第一部分汇编语言上机操作及软件部分实验实验一汇编语言上机环境的熟悉和命令使用 (4)实验二利用D E B U G命令调试程序 (7)实验三利用中断指令进行输入输出程序设计 (9)实验四汇编语言综合编程实验 (11)第二部分硬件部分实验FD88调试软件 (12)实验五简单I/O接口控制实验 (21)实验六 8255 接口控制实验 (21)实验须知一、预习要求1.实验前认真阅读实验教程中有关内容，明确实验目的、内容和实验任务。

2.每次实验前做好充分的预习，对所需预备知识做到心中有数。

3.实验前应编好源程序，并对调试过程、实验结果进行预测。

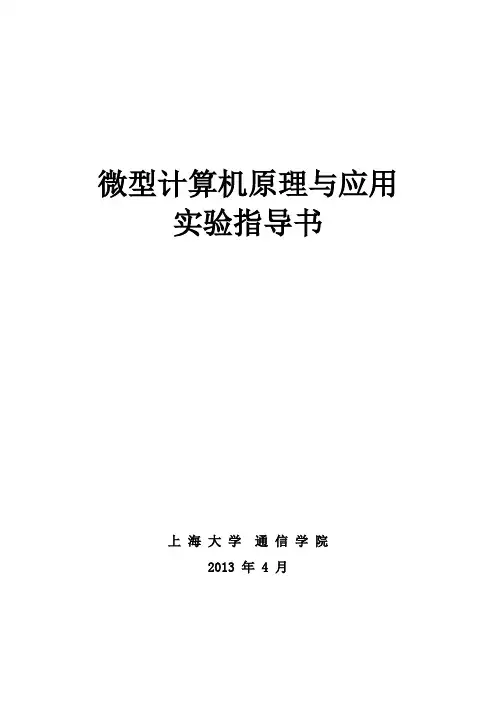

微型计算机原理与应用实验指导书上海大学通信学院2013 年 4 月微机原理实验一一、实验目的：掌握PC机DEBUG调试程序有关命令的操作及8086各类指令的功能。

二、实验要求：在PC机上完成下列程序的调试运行，并写出运行结果。

三、实验内容1．DEBUG的基本操作：（1）从WINDOWS进入DOS之后，输入命令启动DEBUG：C：>DEBUG 回车（2）输入R命令，查看和记录CPU各个寄存器的内容：-R回车看到什么？（3）输入A命令，汇编下面的字符“WINDOWS”显示程序（DEBUG调试环境中，默认为十六进制，因此源程序中十六进制数后面不写H）：-A100 ；从偏移地址是0100H处开始写指令MOV AH，２MOV DL, 57 ；57H 是“W”的ASCII码INT 21 ；INT 21是DOS 功能调用，AH=2代表2号功；能。

这3句合起来的功能是：显示DL中的字符MOV DL, 49INT 21MOV DL, 4EINT 21MOV DL, 44INT 21MOV DL, 4FINT 21MOV DL, 57INT 21MOV DL, 53INT 21INT 3 ；功能是产生一个断点，不要省略（4）输入U命令反汇编上面的程序：-U 100问：这里100代表什么？（5）输入G命令连续运行上面的程序，记录运行结果：-G=100（6）输入E命令把上面程序中的数据57，49，4E，44，4F，57，53依次分别改为57，45，4C，43，4F，4D，45：-E 103 回车（以下同）-E 107-E 10B-E 10F-E 113-E 117-E 11B（7）输入D命令查看程序机器码的存放情况：-D 100 11E ；看从100开始到11E的机器码（8）输入G命令再连续运行程序，并记录运行结果：-G=100（9）依次输入下面的T命令（单步执行）和G命令（设置断点并启动运行），记录各命令的运行结果：-T=100 回车-G=100 106 回车-G=100 10A 回车-G=100 10E 回车-G=100 11E 回车注意：若不小心打错指令，可以这样修改：例如：CS：0100 B300 MOV BL,00102 53 PUSH BX0103 B220 LP1: MOV DL,20要修改“PUSH BX”，因为这条指令的偏移地址是0102H，所以按以下操作：-A 0102 回车，然后把正确的指令打入，“-A ”是汇编指令。

微机原理实验报告实验⼀DEBUG 调试实验类型：实验课时：指导教师：时间：2013 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.练习使⽤DEBUG，调试简单汇编程序。

⼆、实验要求1.掌握DEBUG的使⽤，调试程序。

2.读懂程序中各条指令，说明程序功能。

三、实验内容1.启动DEBUG，⽤A命令输⼊并汇编下列程序段。

100 MOV SI，200103 MOV CX，10106 MOV AL，0108 MOV [SI ]，AL10A INC SI10B INC AL10D DEC CX10E JNZ 108110 INT 3四、实验结果及分析实验⼆简单汇编语⾔设计实验类型：实验课时：指导教师：时间： 2012 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.巩固DEBUG及宏汇编的使⽤。

2.加深对指令的理解。

⼆、实验要求1.设堆栈指针SP＝2000H，（AX）=3000H,（BX）=5000H。

请编⼀程序将AX的内容和BX的内容进⾏交换。

请⽤堆栈作为两寄存器交换内容的中间存储单元，⽤DEBUG调试程序进⾏汇编与调试。

2.设DS＝当前段指地址，（BX）=0300H，（SI）=0002H，请⽤DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装⼊0AH、0BH、0CH、0DH、0EH。

在DEBUG状态下送⼊下⾯程序，并⽤单步执⾏的⽅法，分析每条指令源地址的形成过程？当数据传送完毕时，AX中的内容是什么？程序清单如下：MOV AX，BXMOV AX,0304HMOV AX,[0304H]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI]HLT3.设（AX）=0002H，编⼀个程序段将AX的内容乘10，要求⽤移位的⽅法完成。

三、思想描述实验内容1将两个寄存器的内容进⾏交换时，必须有⼀个中间寄存器才能进⾏内容的交换，如果⽤堆栈做为中间存储单元，必须遵循先进后出的原则。

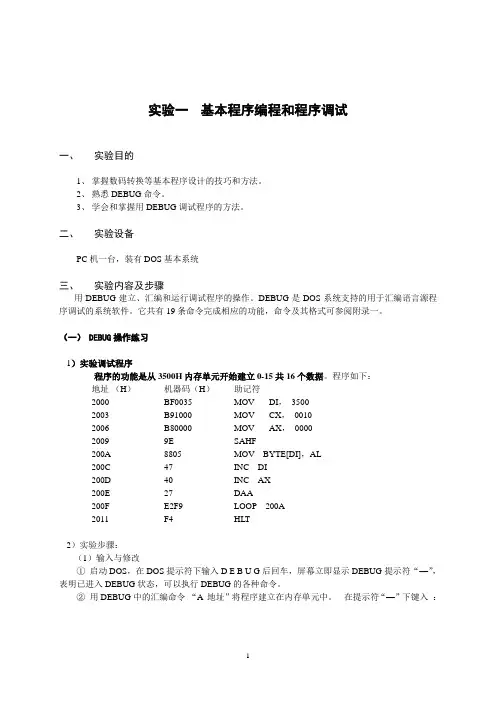

实验一基本程序编程和程序调试一、实验目的1、掌握数码转换等基本程序设计的技巧和方法。

2、熟悉DEBUG命令。

3、学会和掌握用DEBUG调试程序的方法。

二、实验设备PC机一台，装有DOS基本系统三、实验内容及步骤用DEBUG建立、汇编和运行调试程序的操作。

DEBUG是DOS系统支持的用于汇编语言源程序调试的系统软件。

它共有19条命令完成相应的功能，命令及其格式可参阅附录一。

（一）DEBUG操作练习1）实验调试程序程序的功能是从3500H内存单元开始建立0-15共16个数据。

程序如下：地址（H）机器码（H）助记符2000 BF0035 MOV DI，35002003 B91000 MOV CX，00102006 B80000 MOV AX，00002009 9E SAHF200A 8805 MOV BYTE[DI]，AL200C 47 INC DI200D 40 INC AX200E 27 DAA200F E2F9 LOOP 200A2011 F4 HLT2）实验步骤：（1）输入与修改①启动DOS，在DOS提示符下输入D E B U G后回车，屏幕立即显示DEBUG提示符“—”，表明已进入DEBUG状态，可以执行DEBUG的各种命令。

②用DEBUG中的汇编命令“A 地址”将程序建立在内存单元中。

在提示符“—”下键入：“A 2000 ↵”此时显示器上将会显示程序的段地址CS和偏移地址IP，你就可以输入以上的程序了。

即显示169C ：2000 键入MOV DI，3500169C：2003 MOV CX，0010169C：2011 HLT：：：③用反汇编命令“U 地址”检查程序在提示符“—”下，键入“U 2000↵”，将从2000内存单元开始的内容反汇编，屏幕上显示169C：2000 BF0035 MOV DI，3500169C：2003 B91000 MOV CX，0010169C：2006 B8000 MOV AX，0000：：：：：：169C：2011 F4 HLT当发现程序有错时，可用汇编命令“A 地址”进行修改，如要修改200A单元中的指令，则键入“A 200A↵”，屏幕显示169C：200A ，然后再键入MOV BYTE[DI]，AL↵，就把错误的程序改正了。

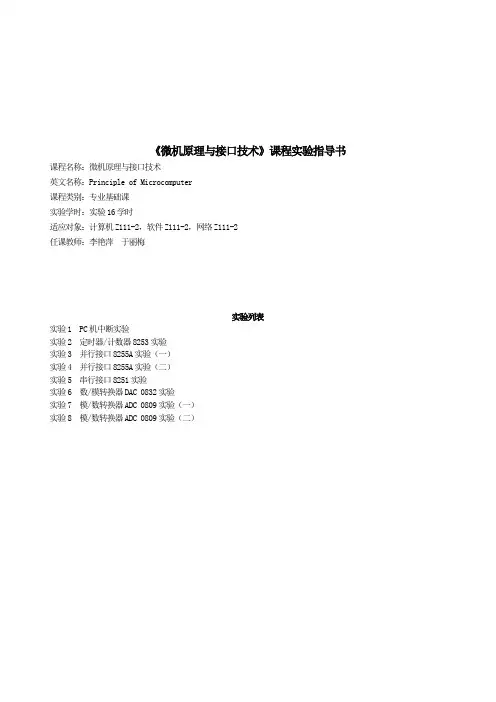

《微机原理与接口技术》课程实验指导书课程名称：微机原理与接口技术英文名称：Principle of Microcomputer课程类别：专业基础课实验学时：实验16学时适应对象：计算机Z111-2，软件Z111-2，网络Z111-2任课教师：李艳萍于丽梅实验列表实验1 PC机中断实验实验2 定时器/计数器8253实验实验3 并行接口8255A实验（一）实验4 并行接口8255A实验（二）实验5 串行接口8251实验实验6 数/模转换器DAC 0832实验实验7 模/数转换器ADC 0809实验（一）实验8 模/数转换器ADC 0809实验（二）实验要求预习实验内容1、明确实验目的及任务，了解和掌握实验所需的理论知识及相关接口芯片的工作原理。

2、通过阅读示例程序，掌握编程方法及相关技巧。

3、对每次实验，应根据要求设计接口电路并编写程序。

实验过程1、带上理论课教材、实验指导书及准备的实验程序。

2、连接接口电路前，请关闭电源再搭接线路，检查无误后，再开电源。

3、调试程序，记录结果。

4、实验结束后，请关闭电源，将各实验器材归位，清洁自己的桌面。

编写实验报告实验报告格式实验XX 实验项目名称一、实验目的二、实验内容描述本次实验任务及要求三、实验原理分析设计思想，绘制实验原理图、流程图。

四、实验程序程序清单及相关注释。

五、实验结果描述实验现象及结果并给予分析。

六、问题解决及收获体会说明在实验过程中遇到了哪些问题，是如何处理的；收获体会，不足之处和今后应注意的问题等。

注意事项1、实验前，应确保实验箱与微机通过USB串口正确连接。

2、爱护实验设施，插接、拔取排线时，应旋转插头，不得从线中间拉取。

3、实验完毕后，先关闭实验箱电源，后拔下实验箱与微机的串行连接接口，以免造成串口损坏。

主要设备仪器配置实验仪器：清华大学科教仪器厂：TPC-ZK教学实验系统，包括配套的软件系统。

2第1章 TPC-ZK-USB实验系统介绍在各种计算机外围接口不断推陈出新的今天，USB接口已经成为个人计算机最重要的接口方式之一，USB接口设备的应用也以惊人的速度发展，几乎新型的PC都100%支持USB技术。

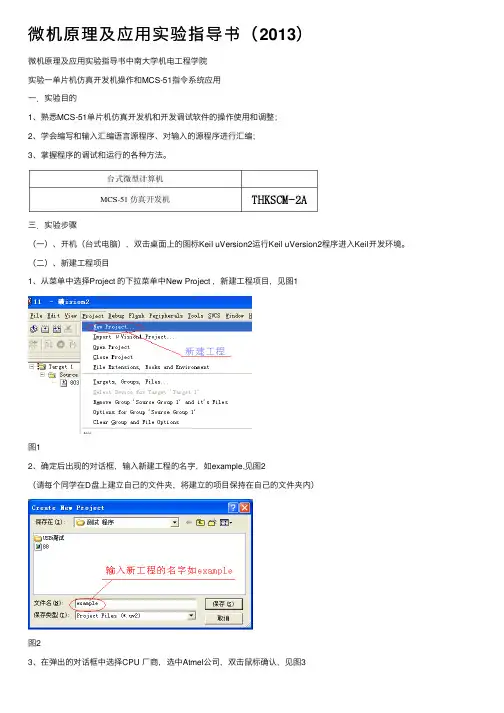

微机原理及应⽤实验指导书（2013）微机原理及应⽤实验指导书中南⼤学机电⼯程学院实验⼀单⽚机仿真开发机操作和MCS-51指令系统应⽤⼀．实验⽬的1、熟悉MCS-51单⽚机仿真开发机和开发调试软件的操作使⽤和调整；2、学会编写和输⼊汇编语⾔源程序、对输⼊的源程序进⾏汇编；3、掌握程序的调试和运⾏的各种⽅法。

三．实验步骤（⼀）、开机（台式电脑），双击桌⾯上的图标Keil uVersion2运⾏Keil uVersion2程序进⼊Keil开发环境。

（⼆）、新建⼯程项⽬1、从菜单中选择Project 的下拉菜单中New Project ，新建⼯程项⽬，见图1图12、确定后出现的对话框，输⼊新建⼯程的名字，如example,见图2（请每个同学在D盘上建⽴⾃⼰的⽂件夹，将建⽴的项⽬保持在⾃⼰的⽂件夹内）图23、在弹出的对话框中选择CPU ⼚商，选中Atmel公司，双击⿏标确认，见图3图34、双击后在弹出的对话框中选择CPU类型，选中AT89C51后确认，见图4图45、选择否（N），不添加（三）、设置⼯程⽂件参数1、在菜单栏中选择Project项的下拉菜单Options for Target ‘Target1’项，或单击⼯具栏中图62、在出现的对话选项卡中选择Target项，在中输⼊单⽚机⼯作的频率图７３、在选项卡中选择Debug调试项，见图8图８(1)图8选中此项keil为纯软件仿真，不需要连接仿真器就可以仿真，软件实验就可以选择这⼀项(实验⼀、实验⼆为纯软件仿真)(2)图９选中此项keil为带有Monitor-51⽬标仿真器的仿真，必须要有硬件keil-c51仿真器的⽀持，否则不能仿真，在我们做硬件实验时选择这⼀项（实验三、实验四为硬件仿真，此项）（3）单击图9 后⾯的设置，出现图10对话框，设置Port 串⼝：⼀般为COM1，Baudrate 波特率：38400bit/s, 最后确认图10（4）在选项卡中按确定（5）设置完成，就可以添加事先编好的*.asm ⽂件程序编译运⾏（四）、编写新程序事例图11 图121、在菜单栏File （⽂件）选项的下拉菜单中选择New…（新建⽂件），见图11 ，选择后出现图12 ⽂本编辑框，输⼊汇编程序图132、在输⼊程序标点符号时注意，应在没有中⽂输⼊法状态，如图13输⼊程序：ORG 0000HAJMP MAINORG 0030HMAIN: MOV R0,#20H ；(R0)=MOV R2,#0FH ；(R2)=MOV A,#00HA1: MOV @R0,A ;INC R0 ; (R0)=INC A ;(A)=DJNZ R2,A1MOV R0,#20HMOV DPTR,#7000HMOV R2,#0FHA2: MOV A,@R0MOVX @DPTR,AINC R0INC DPTRDJNZ R2,A2MOV R0,#0A0HMOV DPTR,#7000HMOV R2,#0FHA3: MOVX A,@DPTRMOVX @R0,AINC R0INC DPTRDJNZ R2,A3DO: LJMP DOEND3、保存⽂件图144保存⽂件以⽂件扩展名*.ASM保存，如图15 （请每个同学把程序保存在⾃⼰的⽂件夹）图155、运⾏程序，要把⽂件程序添加到⼯程⾥去执⾏，操作如图16图166、添加程序对话框操作图17所⽰(如果已编好程序存在⾃⼰的U盘中，可以先复制到D盘上，直接添加即可)图177、添加好程序，在库⾥把⽂件打开，操作见图18图188、编译程序，也可以在⼯具栏中点击Project ，操做如图19后图20图19图20在编译过程中，如果有错可以在信息窗⼝中显⽰出来，双击错误信息，可以在源程序中定位所在⾏。

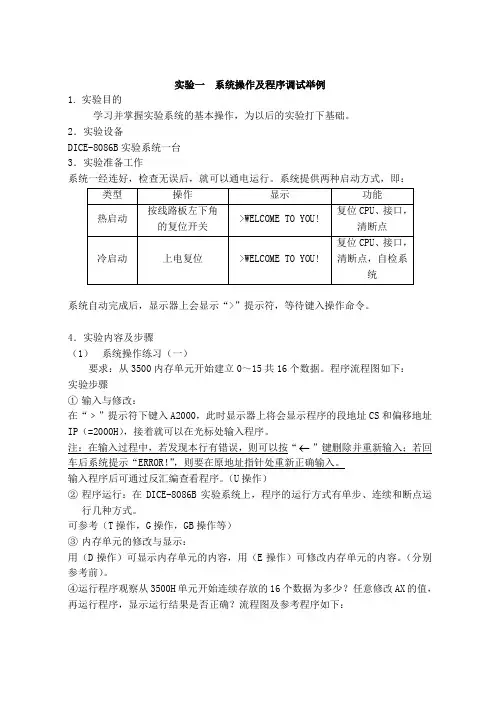

实验一系统操作及程序调试举例1.实验目的学习并掌握实验系统的基本操作，为以后的实验打下基础。

2．实验设备DICE-8086B实验系统一台3．实验准备工作系统一经连好，检查无误后，就可以通电运行。

系统提供两种启动方式，即：系统自动完成后，显示器上会显示“>”提示符，等待键入操作命令。

4．实验内容及步骤（1）系统操作练习（一）要求：从3500内存单元开始建立0～15共16个数据。

程序流程图如下：实验步骤①输入与修改：在“﹥”提示符下键入A2000，此时显示器上将会显示程序的段地址CS和偏移地址IP（=2000H），接着就可以在光标处输入程序。

注：在输入过程中，若发现本行有错误，则可以按“ ”键删除并重新输入；若回车后系统提示“ERROR！”，则要在原地址指针处重新正确输入。

输入程序后可通过反汇编查看程序。

（U操作）②程序运行：在DICE-8086B实验系统上，程序的运行方式有单步、连续和断点运行几种方式。

可参考（T操作，G操作，GB操作等）③内存单元的修改与显示：用（D操作）可显示内存单元的内容，用（E操作）可修改内存单元的内容。

（分别参考前）。

④运行程序观察从3500H单元开始连续存放的16个数据为多少？任意修改AX的值，再运行程序，显示运行结果是否正确？流程图及参考程序如下：地址机器码助记符注释2000 BF 3500 MOV DI,3500 ；设数据区首址2003 B9 0010 MOV CX,0010 ；字节数送CX2006 B8 0000 MOV AX,00002009 9E SAHF200A 88 05 MOV B[DI],AL ；写入一字节200C 47 INC DI ；修改地址指针200D 40 INC AX ；修改数据200E 27 DAA ；十进制调整200F E2 F9 LOOP 200A ；未填完转移2011 CD 00 INT（2）系统操作练习（二）要求：将内存3500单元开始的0～15共16个数传递到3600单元开始的数据区中。

微机原理实验指导书课程类型：考查课专业班级：信息工程与自动化学院通信2013级学年学期：2014—2015 学年上学期课程总学时：16 学时主讲教师：杨青青说明：1. 本次实验为16个学时，以微机原理课程为依托，每两个学时完成一个实验，原理上应该有8份实验报告。

2. 实验报告可采取打印的方式，分析、填写程序等部分应该手写。

实验一汇编程序上机训练-熟悉指令格式一、上机环境：Window7系统，MasmEditor软件二、实验目的：1、学习使用在MasmEditor环境下完成汇编语言的编译、连接、运行、调试等。

2、熟悉80X86的指令系统及汇编语言指令格式。

三、实验步骤：1、编译源程序，生成可执行文件（.exe）；2、用DeBug的各个调试指令，观察寄存器窗口的变化。

四、实验内容：参照微机原理课程第三章内容，进行课本例题的上机练习，完成程序的调试，例如单步步入、断点设置等，并在寄存器窗口察看各个寄存器的变化，从而也加深对80X86寻址方式的理解。

上机题目：微机原理教材第三章，例3.1，例3.3，例3.4，例3.6，例3.7，例3.8，例3.11，例3.23，例3.52，例3.64，例3.68，例3.71，例3.73思考题：试编程实现：(1)AL寄存器的第四位清0；(2)BL寄存器的第四位置1；(3)CL寄存器的第四位取反；(4)测试DL寄存器的最低两位是否为0，若是将0送入AL寄存器；否则将1送入AL寄存器。

五、实验报告要求：1.实验报告符合要求格式2.完成思考题的编程实现。

实验例题实验四汇编程序上机训练-多重循环程序设计一、上机环境：Window7系统，MasmEditor软件二、实验目的：1. 学习并熟悉汇编的多重循环程序的设计。

2. 进一步熟悉在MasmEditor环境下完成汇编语言的编译、连接、运行、调试等操作。

三、实验内容：例1：有十位同学的成绩分别是80，100，78，56，79，90，96，88，82，75；编程分别统计低于60分，60-69，70-79，80-89，90-99，100分的人数，并分别存入a100，b90，c80，d70，e60，f50单元中。

微机原理实验指导书实验一数据传送实验目的 :1. 熟悉 8086 指令系统的数据传送指令及 8086 的寻址方式。

2. 利用 Turbo Debugger 调试工具来调试汇编语言程序。

实验任务 :1．通过下述程序段的输入和执行来熟悉Turbo Debugger 的使用，并通过显示器屏幕观察程序的执行情况。

练习程序段如下：MOV BL ， 08HMOV CL ， BLMOV AX ， 03FFHMOV BX ， AXMOV DS : [0020H] ， BX2．用以下程序段将一组数据压入（ PUSH ）堆栈区，然后通过不同的出栈顺序出栈，观察出栈后数据的变化情况。

压栈程序段如下：MOV AX ， 0102HMOV BX ， 0304HMOV CX ， 0506HMOV DX ， 0708HPUSH AXPUSH BXPUSH CXPUSH DX出栈程序段请自行编写（用不同的出栈顺序）。

．3. 指出下列指令的错误并加以改正，上机验证之。

(1) MOV [BX] ， [SI](2) MOV AH ， BX(3) MOV AX ， [SI][DI](4) MOV BYTE PTR[BX] ， 2000H(5) MOV CS ， AX(6) MOV DS ， 2000H4. 设置各寄存器及存储单元的内容如下：(BX) ＝ 0010H ， (SI) ＝ 0001H(10010H) ＝ 12H ， (10011H) ＝ 34H ， (10012H) ＝ 56H ，(10013H) ＝78H (10120H) ＝0ABH ，(10121H) ＝0CDH ，(10122H) ＝ 0EFH说明下列各条指令执行完后 AX 寄存器中的内容，并上机验证。

(1) MOV AX ， 1200H(2) MOV AX ， BX(3) MOV AX ， [0120H](4) MOV AX ， [BX](5) MOV AX ， 0110H[BX](6) MOV AX ， [BX][SI](7) MOV AX ， 0110H[BX][SI]5. 将 DS : 1000H 字节存储单元中的内容送到 DS : 2020H 单元中存放。

微机原理及程序设计实验指导书班级：姓名：学号：指导老师：完成日期：微机原理实验实验要求及运行环境交打印版实验报告,实验要求：实验成绩百分制（总分100分）实验预习（30分）实验过程（40分）提前预习,标好程序注释,修改好程序；10分个人按要求独立完成,填好实验结果,按时交实验报告20分不做与本实验无关的事（如玩游戏、聊天、打电话、听音乐等）10分不得缺席,实验签名,不代他人签名10分带走自己的垃圾,保持实验室卫生,电脑设备桌椅摆设整齐,保管好个人物品5分按秩序进出实验室,不拥挤,注意安全,爱护设备,保证设备完好5分实验结果,实验中经老师检查过10分实验报告（30分）报告按统一格式要求填写,包括：课程名称、姓名、学号、班级任课老师等5分实验报告包括实验目的、实验内容、程序框图、程序清单、实验要求5分读懂程序加注释（每句注释10+分段注释5）（手写）15分程序修改,实验要求的完成及结果5分2、实验运行环境在电脑中装ASM Masm for windows 集成实验环境2008。

双击图标打开ASM MasM for windows 集成实验环境运行工作界面,输入实验程序代码,调试、改错、保存、运行、查看结果,进行记录。

运行结果显示：实验一两个多位十进制数相加的实验一、实验目的1、学习数据传送和算术运算指令的用法。

2、熟悉在PC机上建立、汇编、链接、调试和运行8088汇编语言程序的过程。

二、实验内容将两个多位十进制数相加。

要求被加数均以ASCII码形式各自顺序存放在以DA TA1和DA TA2为首的5个内存单元中（低位在前）,结果送回DATA1处。

三、程序框图四、程序清单CRLF MACRO ;宏定义,宏名：CRLFMOV DL, 0DH ;把0DH给DLMOV AH, 02H ; 把02H给AHINT 21H ;系统功能调用——实现回车功能MOV DL, 0AH ;把0AH给DLMOV AH, 02H ; 把02H给AHINT 21H ;系统功能调用——实现换行功能ENDM ;宏定义结束——本段实现回车换行功能DATA SEGMENT;数据段定义,段名DA TADATA1 DB 33H, 39H, 31H, 37H, 34H(, 3);变量DA TA1中装入加数DATA2 DB 36H, 35H, 30H, 38H, 32H;变量DATA2中装入被加数DATA ENDS;数据段定义结束——本段实现了两个数据的定义STACK SEGMENTSTA DB 20 DUP(?)TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS:CODE, DS:DATA, SS:STACK, ES:DATASTART: MOV AX, DATAMOV DS, AXMOV AX, STACKMOV SS, AXMOV AX, TOPMOV SP, AXMOV SI, OFFSET DA TA2MOV BX, 05 ；06CALL DISPLCRLFMOV SI, OFFSET DA TA1MOV BX, 05 ；06CALL DISPLCRLFMOV DI, OFFSET DATA2CALL ADDAMOV SI, OFFSET DA TA1MOV BX , 05 ；06 |CALL DISPLCRLFMOV AX, 4C00HINT 21HDISPL PROC NEARDS1: MOV AH, 02MOV DL, [SI+BX-1]INT 21HDEC BX ;BX-1JNZ DS1 ;相等则转移RETDISPL ENDPADDA PROC NEARMOV DX, SIMOV BP, DIMOV BX, 05 ;06 | 07AD1: SUB BYTE PTR [SI+BX-1] , 30HSUB BYTE PTR [DI+BX-1] , 30HDEC BXJNZ AD1MOV SI, DXMOV DI, BPMOV CX, 05 ;06CLCAD2: MOV AL, [SI]MOV BL, [DI]ADC AL, BLAAAMOV [SI] , ALINC SIINC DILOOP AD2MOV SI, DXMOV DI, BPMOV BX, 05AD3: ADD BYTE PTR [SI+BX-1], 30HADD BYTE PTR [DI+BX-1], 30HDEC BXJNZ AD3RETADDA ENDPCODE ENDSEND START五、实验要求1．读懂源程序,写出源程序注释。

微机原理实验指导书（版本0.1）余有灵副教授控制科学与工程系2007年11月13日说明本实验指导书是依据西安唐都科教仪器公司的产品手册编制，在实验中心相关领导和实验工作人员的帮助下完成的，在此表示感谢。

实验一 显示程序实验1． 实验目的(1) 掌握在PC 机上以十六进制形式显示数据的方法。

(2) 掌握部分DOS 功能调用使用方法。

(3) 熟悉Tddebug 调试环境和Turbo Debugger 的使用。

2． 实验设备PC 微机一台。

3． 实验内容及说明一般来说，有很多程序需要显示输出提示运行的状况和结果，有的还需要将数据区中的内容显示在屏幕上。

本实验要求将指定数据区的数据以十六进制数形式显示在屏幕上，并通过DOS 功能调用完成一些提示信息的显示。

实验中可使用DOS 功能调用（INT 21H ）。

(1) 显示单个字符输出 入口：AH=02H 调用参数：DL=输出字符 (2) 显示字符串 入口：AH=09H 调用参数：DS:DX=串地址，’$(3) 键盘输入并回显 入口：AH=01H 返回参数：AL=输出字符 (4) 返回DOS 系统入口：AH=4CH调用参数：AL=返回码4． 实验步骤(1) 运行Tddebug 软件，选择Edit 菜单，根据实验内容的描述编写实验程序，本实验显示部分参考实验流程如图2-1-1示。

(2) 使用Compile 菜单中的Compile 和Link 对实验程序进行汇编、连接。

(3) 使用Rmrun 菜单中的Run ，运行程序，观察运行结果。

(4) 使用Rmrun 菜单中的Debug ，调试程序，观察调试过程中，数据传输指令执行后，各寄存器及数据区的内容。

(5) 更改数据区中的数据，考察程序的正确性。

图1 显示程序实验流程图5． 参考程序清单;显示程序实验STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSDATA SEGMENT MES DB 'Press any key to exit!',0AH,0DH,0AH,0DH,'$' MES1 DB 'Show a as hex:',0AH,0DH,'$' SD DB'a'16位段模式DATA ENDSCODE SEGMENT USE16ASSUME CS:CODE,DS:DATASTART: MOV AX,DATA MOV DS,AXMOV ;显示退出提示MOV AH,09HINT 21HMOV DX,OFFSET MES1 ;show messageMOV AH,09HINT 21HMOV SI,OFFSET SDMOV AL,DS:[SI]AND AL,0F0H;取高4位SHR AL,4CMP AL,0AH ;是否是A 以上的数JB C2ADD AL,07H C2:ADD AL,30HMOV DL,AL ;show characterMOV AH,02HINT 21HMOV AL,DS:[SI]AND AL,0FH ;取低4位CMP AL,0AHJB C3ADD AL,07H C3:ADD AL,30HMOV DL,AL ;show characterMOV AH,02HINT 21HKEY:MOV AH,1 ;判断是否有按键按下？INT 16HJZ KEY C2也是一个标号，可以用跳转循环指令直接跳到这个标号所在的代码行执行MOV AX,4C00H ;go back to dosINT 21HCODE ENDSEND START。

微机实验指导书（最终版）试验一熟悉汇编环境以及初级程序的编写与调试一实验目的1．熟识掌控debug的常用命令，学会用debug调试程序。

2．了解数据在存储器中的存取方法以及堆栈中数据的压入与弹出。

3．掌握各种寻址方法及简单指令的执行过程。

二试验要求1．实验前要搞好充分准备，包含汇编程序目录、调试步骤、调试方法，以及对程序结果的分析。

2．本实验要求在pc机上进行。

3．本实验只建议在debug调试程序状态下展开，包含汇编程序、调试程序、执行程序。

三实验内容1．熟悉debug的常用命令（1）汇编命令a1a【段寄存器名】格式：○：【偏转地址】2a【段地址】○：【偏转地址】3a【偏转地址】○4a○功能：用该命令可以将汇编语言程序直接汇编进入内存。

当键入a命令后，表明段地址和偏转地址等候用户键入编订指令，每键入一条编订指令contrary后，自动表明下一条指令的段地址和偏转地址，再键入下一条编订指令，直至汇编语言程序全部键入，又表明下一条地址时可以轻易键入contrary返回提示符“―”年才。

1的段地址在段地址寄存器中，其中○因此在使用该命令时必须将段地址寄存器送入段地3的段地址在cs中，○4的段地址在cs中，偏移地址为100h。

址，○（2）执行程序命令g和单步执行程序t功能：用该g命令可直接执行汇编语言程序；用t命令可单步执行汇编语言程序并显示当前寄存器内容（3）表明内存命令d1d[地址]格式：○2d[地址范围]○3d○功能：显示指定内存范围的内容。

（4）修改存储单元内容命令e1e[地址][内容表中]格式：○2e[地址]○1用命令所取值的内容西略替代选定地址范围的内存单元内容。

功能：○2一个单元一个单元的连续修改单元内容。

○其中：内容表列出一个十六进制数或一串十六进制数，也可以就是用单引号内加起至的一串字符。

（5）检查和修改寄存器内容命令r1r格式：○2r[寄存器名]○1表明cpu内部所有寄存器的内容和全部标志位的状态。

实验一一、实验名称：常用DEBUG命令的功能及使用举例二、实验目的：掌握汇编语言基本运行环境和熟悉DEBUG调试程序的命令。

包括：学习使用指令，掌握常用的指令功能和简单程序设计；掌握DEBUG调试程序的命令，熟悉程序输入、存储器和CPU寄存器及标志位的检查方法，单步、断点、连续等运行程序的调试方法。

三、实验内容：DEBUG的主要命令功能与格式DEBUG命令是在DEBUG提示符“-”下，由键盘键入的。

每条命令以单个字母的命令符开头，然后是命令的操作参数，操作参数与操作参数之间，用空格或逗号隔开，操作参数与命令符之间用空格隔开，命令的结束符是回车键Enter。

命令及参数的输入可以是大小写的结合。

Ctrl+Break键可中止命令的执行。

Ctrl+Num Lock键可暂停屏幕卷动，按任一键继续。

所用数均为十六进制数，且不必写H。

1. 汇编命令A格式：A [[<段寄存器名>／<段地址>:] <段内偏移>]上式等价于：(1) A <段寄存器名>:<段内偏移>(2) A <段地址>:<段内偏移>(3) A <段内偏移>(4) A功能：键入该命令后显示段地址和段内偏移并等待用户从键盘逐条键入汇编命令，逐条汇编成代码指令，顺序存放到段地址和段内偏移所指定的内存区域，直到显示下一地址时用户直接键入回车键返回到提示符“-”。

注：其中(1)用指定段寄存器的内容作段地址，(3)用CS的内容作段地址，(4)以CS:100作地址。

以后命令中提及的各种‘地址’形式，均指(1)、(2)、(3)中A后的地址形式。

2. 显示内存命令D格式：D [<地址>／<范围>]上式等价于：(1) D <地址>(2) D <范围>(3) D功能：以两种形式显示指定范围的内存内容。

一种形式为十六进制内容，一种形式为以相应字节的内容作为ASCII码的字符，对不可见字符以‘.’代替。
