杆上315KV变压器安装图用于补点
变压器安装规范 Prepared on 22 November 2020
变压器安装规范 配电变压器可以安装在室内，也可以安装在室外，都有具体的安装规范。 一是安装位置应靠近负荷中心，一般低压供电半径不宜超过500m，避开易燃易爆场所、污秽及低凹地带，并便于运输、检修及维护。 二是变压器要有出厂合格证书、说明书、检验报告单等资料。检查外观有无瓷件和油箱损坏或渗油现象。投运前还要进行现场测试。 三是配电变压器台架距离地面高度，农村为，城镇为3～。配电安装后必须平稳牢固，变压器上部应用GJ-16mm2或GJ-25mm2镀锌钢绞线和花兰螺丝与台架杆捆紧。变压器台架安装时，容量应控制在315KVA及以下。 四是避雷器引下线、变压器外壳、低压侧中性线接地必须连在一起，通过接地引下线连接入地。容量100KVA及以上配电变压器接地电阻不大于4欧，100KVA以下配电变压器接地电阻不大于10欧。 五是高低压引线应用绝缘线，城镇配电变压器低压侧宜用铜绝缘线。高压引线不小于 25mm2，低压引线视变压器容量而定，但必须满足额定电流的需要，连接点应用铜铝设备线夹或铜铝接线鼻子固定，接线时要防止导电杆转动，避免造成配电变压器内部短路。 六是配电变压器分接开关需要调整必须由修试人员进行，调正后要用电桥测试直流电阻并合格。 七是变压器台架虽然有造价低、便于维护等优点，但转角杆、分支杆、设有线路开关、高压进户线或电缆头的电杆，或交叉路口的电杆、低压接户线较多的电杆不宜装设变压器台 架。变压器台架一般采用三杆式，在受地理条件限制时可采用双杆式。8M台架杆台架的具 体安装尺寸规范如图。台架由10#镀锌槽钢构成，距地面的高度不小于，在实际安装时，高 度为，10M台架杆时为。 城镇配电变压器低压出线侧应装可挑式。农村低压侧电缆进线时，台架杆上应装电缆支架，电缆固定在支架上，尽可能减少变压器低压桩头拉力。
内部编号：AN-QP-HT456 版本/ 修改状态：01 / 00 In A Group Or Social Organization, It Is Necessary T o Abide By The Rules Or Rules Of Action And Require Its Members To Abide By Them. Different Industries Have Their Own Specific Rules Of Action, So As To Achieve The Expected Goals According T o The Plan And Requirements. 编辑：__________________ 审核：__________________ 单位：__________________ 干式变压器安装作业指导书通用范本
干式变压器安装作业指导书通用范本 使用指引：本管理制度文件可用于团体或社会组织中，需共同遵守的办事规程或行动准则并要求其成员共同遵守，不同的行业不同的部门不同的岗位都有其具体的做事规则，目的是使各项工作按计划按要求达到预计目标。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 一. 编制依据 1. 《河南省鹤壁同力发电有限公司2×300MW机组脱硫工程电气专业施工图纸》（武汉凯迪电力股份有限公司） 2. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB50148-90） 3. 《火电施工质量检验评定标准》 （DL/T5161.8－2002） 4. 《电力建设安全施工管理规定》。 二. 工程概况 本工程为脱硫电气专业工程的干式变压器
变压器安装规范 配电变压器可以安装在室内，也可以安装在室外，都有具体的安装规范。 一是安装位置应靠近负荷中心，一般低压供电半径不宜超过500m，避开易燃易爆场所、污秽及低凹地带，并便于运输、检修及维护。 二是变压器要有出厂合格证书、说明书、检验报告单等资料。检查外观有无瓷件和油箱损坏或渗油现象。投运前还要进行现场测试。 三是配电变压器台架距离地面高度，农村为2.8m，城镇为3～3.5m。配电变压器安装后必须平稳牢固，变压器上部应用GJ-16mm2或GJ-25mm2镀锌钢绞线和花兰螺丝与台架杆捆紧。变压器台架安装时，容量应控制在315KVA 及以下。 四是避雷器引下线、变压器外壳、低压侧中性线接地必须连在一起，通过接地引下线连接入地。容量100KVA及以上配电变压器接地电阻不大于4欧，100KVA以下配电变压器接地电阻不大于10欧。 五是高低压引线应用绝缘线，城镇配电变压器低压侧宜用铜绝缘线。高压引线不小于25mm2，低压引线视变压器容量而定，但必须满足额定电流的需要，连接点应用铜铝设备线夹或铜铝接线鼻子固定，接线时要防止导电杆转动，避免造成配电变压器内部短路。 六是配电变压器分接开关需要调整必须由修试人员进行，调正后要用电桥测试直流电阻并合格。 七是变压器台架虽然有造价低、便于维护等优点，但转角杆、分支杆、设有线路开关、高压进户线或电缆头的电杆，或交叉路口的电杆、低压接户线较多的电杆不宜装设变压器台架。变压器台架一般采用三杆式，在受地理条件限制时可采用双杆式。8M台架杆台架的具体安装尺寸规范如图。台架由10#镀锌槽钢构成，距地面的高度不小于2.5m，在实际安装时，高度为2.8m，10M台架杆时为3.5m。
电力变压器安装标准 作者：电力资料网文章来源：本站原创更新时间：2008年05月19日我要评论(0) 内容预览 1 范围 本工艺标准适用于一般工业与民用建筑电气安装工程10kV及以下室内变压器安装。 2 施工准备 2.1 设备及材料要求： 2.1.1 变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压%及接线组别等技术数据。 2.1.2 变压器的容量，规格及型号必须符合设计要求。附件、备件齐全，并有出厂合格证及技术文件。2.1.3 干式变压器的局放试验PC值及噪音测试器dB（A）值应符合设计及标准要求。 2.1.4 带有防护罩的干式变压器，防护罩与变压器的距离应符合标准的规定，不小于表2-23的尺寸。 2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。 2.2 主要机具： 2.2.1 搬运吊装机具：汽车吊，汽车，卷扬机，吊镇，三步搭，道木，钢丝绳，带子绳，滚杠。 2.2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、榔头，套丝板。 2.2.3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表，电桥及试验仪器。 2.3 作业条件： 2.3.1 施工图及技术资料齐全无误。 2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。 2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由上建作，安装单位配合）。 2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。 2.3.5 室内地面工程结束，场地清理干净，道路畅通。 2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 3 操作工艺 3.1 工艺流程： 设备点件检查→ 变压器二次搬运→ 变压器稳装→ 附件安装→ 变压器吊芯检查及交接试验→ 送电前的检查→ 送电运行验收 3.2 设备点件检查： 3.2.1 设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。 3.2.2 按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。 3.2.3 变压器本体外观检查无损伤及变形，油漆完好无损伤。 3.2.4 油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。 3.2.5 绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。
电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规 GBJ 148 －90 主编部门：中华人民国原水利电力部 批准部门：中华人民国建设部 施行日期：1991 年 10 月 1 日 关于发布国家标准《电气装置安装工程高压电器施工及验收规》等三项规的通知(90) 建标字第 698 号 根据原国家计委计综[1986]2630 号文的要求，由原水利电力部组织修订的《电气装置安装工程高 压电器施工及验收规》等三项规，已经有关部门会审，现批准《电气装置安装工程高压电器施工 及验收规》 GBJ147-90 ；《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》 GBJ148-90 ；《电气装置安装工程母线装置施工及验收规》 GBJ149-90 为国家标准。自 1991 年 10 月 1 日起施行。 原国家标准《电气装置安装工程施工及验收规》 GBJ232-82 中的高压电器篇，电力变压器、互 感器篇，母线装置篇同时废止。 该三项规由能源部负责管理，其具体解释等工作，由能源部电力建设研究所负责。出版发行由 建设部标准定额研究所负责组织。 中华人民国建设部 1990 年 12 月 30 日 修订说明 本规是根据原国家计委计综(1986)2630 号文的要求，由原水利电力部负责主编，具体由能源部 电力建设研究所会同有关单位共同编制而成。 在修订过程中，规组进行了广泛的调查研究，认真总结了原规执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。 本规共分三章和两个附录，这次修订的主要容为： 1. 根据我国电力工业发展需要及实际情况，增加了电压等级为 500kV 的电力变压器、互感器的 施工及验收的相关容，使本规的适用围由 330kV 扩大到 500kV 及以下。 2. 由于油浸电抗器在 330kV 及 500kV 系统量采用，故将油浸电抗器的相关容纳入本规 。 3. 充实了对高电压、大容量变压器和油浸电抗器的有关要求，例如：运输过程中安装冲击记录 仪，充气运输的设备在运输、保管过程中的气体补充和压力监视；排氮、注油后的静置、热油循环等。 4. 根据各地的反映及多年的实践经验，并参照了联的有关标准，将器身检查允许露空时间作 了适当的修改，较以前的规定稍为灵活。 5. 根据国外引进设备的安装经验，并参照了国外的有关标准，补充了变压器、电抗器绝缘是否
干式变压器安装作业指导书 1.编制目的 本作业指导书应用于10kV配电房施工作业中，干式变压器的安装及带电试验。 2.编制依据 2.1《火电施工质量检验及评定标准》电气装置篇； 2.2 SCB10系列干式变压器产品使用说明书； 2.3《电力建设安全工作规程》； 2.4本项目施工设计图纸（电气卷册）； 2.5《电力建设施工及验收技术规范》 3.施工内容 低压脱硫变压器检查、干燥、本体安装及变压器附件的安装、带电试运行。 4.施工条件 4.1人员配备： 序号人员岗位人数序号人员岗位人数 1 技术员1人 4 安全员1人 2 电焊工1人 5 电气安装工7人 3 质检员1人 6 5人 4.2应具备的条件 4.2.1土建已施工完，场地清理干净，且在墙上标出地面标高。 4.2.2作业指导书已编制，并已审批通过。 4.2.3由技术人员组织施工人员熟悉施工图纸和技术资料，并进行技术交底，安 全交底已完成。 4.2.4变压器已运抵现场。 4.2.5会同有关部门进行开箱检查验收，并作好记录。 5.施工程序及方法 5.1施工程序： 施工准备→基础槽钢制作及安装→变压器二次运输→变压器开箱检查→变 压器就位→母线桥安装→母线连接→变压器安装后的检查。 5.2施工方法 5.2.1基础型钢的制作。 5.2.2按设计规格领取＃8槽钢作基础型钢。 5.2.3将槽钢放在水平台板上用大锤校正平直，经检验直至每米不平度、不直度 均小于 1.5mm。 5.2.4按设计尺寸用无齿锯下料，并用磨光机或锉刀清理锯口处毛刺，使之光滑。
5.2.5拼装型钢框架，用钢卷尺检测型钢框架对角线误差不小于5mm，用水平仪 检测型钢不直度、不平度（每米不大于 1.5mm，全长不大于5mm）。基本合格后，电焊在一起，再次复检，合格后焊牢。 5.2.6用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一 遍和设备颜色一致或相近的面漆。 5.3基础型钢安装 5.3.1联系土建清理处预埋件，同时标出室内最终地坪标高，以设计院所出变压 器布置图为准，安装基础型钢。 5.3.2以建筑物中心线为平行线，找正基础型钢安装基准线（误差不大于5mm）， 以土建所标室内最终地坪标高加上5mm作为基础型钢上平面基准，用水平仪或U形管水平法校正合格后焊牢。有母线桥的两端盘基础，应注意相互间槽钢间距、平行度。基础槽钢埋设应符合规定。 5.3.3在基础两端各焊φ8的热镀锌圆钢或－40x6的热镀锌扁钢，与主接地网相 连，连接采用搭接焊，焊接长度为圆钢直径的6倍或扁钢宽度的2倍；装有电器的可开启的小门，应以裸铜软线与接地的金属构架可靠接地。 5.3.4所有焊接处除去药皮后补漆。 5.4变压器开箱检查 5.4.1开箱检查时，相关人员应到场。 5.4.2首先检查包装是否完整无损，开箱检查清点，变压器、低压盘规格、型号、 数量应符合设计要求，附件、备件齐全，备品备件应作好标识，产品技术 文件、合格证应齐全，开箱检查应作好记录，有质量问题及时提出，并作 好开箱检查记录。 5.5变压器的二次运输 5.5.1运输前，核对变压器的型号和数量。 5.5.2变压器用汽车运输，运输过程中不应有严重冲击和震动，运输时应固定牢 固，保证安全。 5.5.3运输过程中，应有专人监护，防止倾斜。 5.5.4变压器卸车时，直接卸置于预先放置好的滚杠上，变压器放置方向应考虑 安装方向，放置变压器时应防止变压器滑动。 5.5.5干式变压器外壳能够拆下时，应先将外壳拆下，拆下时应作好标识以免装 错，拆卸时应防止观察窗玻璃损坏。 5.5.6变压器拖运时，应采取保护措施，如铺设橡胶皮，防止损坏地面。拖运时 应注意防止碰到绝缘绕组。 5.5.7拖动中用力应均匀、一致、协调，拖动应缓慢，防止倾斜。 5.5.8施工应在统一指挥下进行，注意安全，防止滚杠轧伤手脚。 5.6干式变压器的安装 5.6.1去除干式变压器包装箱，吊放在滚杠上，缓缓推至槽钢基础旁。必要时可 在变压器下部1/3处的锁架上用葫芦牵引。 5.6.2干式变压器直接固定在型钢上时，用三脚扒杆加葫芦起吊变压器就位，用 水平仪、铅锤线、钢尺测量就位偏差，用垫铁皮之法减少偏差至优良范围
变压器安装规范 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
变压器安装规范 配电变压器可以安装在室内，也可以安装在室外，都有具体的安装规范。 一是安装位置应靠近负荷中心，一般低压供电半径不宜超过500m，避开易燃易爆场所、污秽及低凹地带，并便于运输、检修及维护。 二是变压器要有出厂合格证书、说明书、检验报告单等资料。检查外观有无瓷件和油箱损坏或渗油现象。投运前还要进行现场测试。 三是配电变压器台架距离地面高度，农村为，城镇为3～。配电安装后必须平稳牢固，变压器上部应用GJ-16mm2或GJ-25mm2镀锌钢绞线和花兰螺丝与台架杆捆紧。变压器台架安装时，容量应控制在315KVA及以下。 四是避雷器引下线、变压器外壳、低压侧中性线接地必须连在一起，通过接地引下线连接入地。容量100KVA及以上配电变压器接地电阻不大于4欧，100KVA以下配电变压器接地电阻不大于10欧。 五是高低压引线应用绝缘线，城镇配电变压器低压侧宜用铜绝缘线。高压引线不小于 25mm2，低压引线视变压器容量而定，但必须满足额定电流的需要，连接点应用铜铝设备线夹或铜铝接线鼻子固定，接线时要防止导电杆转动，避免造成配电变压器内部短路。 六是配电变压器分接开关需要调整必须由修试人员进行，调正后要用电桥测试直流电阻并合格。 七是变压器台架虽然有造价低、便于维护等优点，但转角杆、分支杆、设有线路开关、高压进户线或电缆头的电杆，或交叉路口的电杆、低压接户线较多的电杆不宜装设变压器台 架。变压器台架一般采用三杆式，在受地理条件限制时可采用双杆式。8M台架杆台架的具 体安装尺寸规范如图。台架由10#镀锌槽钢构成，距地面的高度不小于，在实际安装时，高 度为，10M台架杆时为。 城镇配电变压器低压出线侧应装可挑式。农村低压侧电缆进线时，台架杆上应装电缆支架，电缆固定在支架上，尽可能减少变压器低压桩头拉力。
5 变压器、箱式变电所安装 5.1 一般规定 5.1.1 本章适用于油浸式电力变压器、树脂浇铸干式变压器及箱式变电所安装的施工操作和质量检验。 5.1.2 变压器、箱式变电所、高压电器及电磁制品应符合下列规定： 1 查验合格证和随带技术文件，变压器有出厂试验记录； 2 外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指 示正常，涂层完整。 5.1.3 变压器本体外观检查无损伤及变形，油漆完好无损伤。箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。 5.1.4 变压器及箱式变电所安装前应满足一定的作业条件，安装位置应正确无误。 5.1.5 变压器基础的轨道应水平，轨距与轮距应配合，装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1.0%～1.5%的升高坡度。 5.1.6 变压器、箱式变电所在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。 5.1.7 变压器、箱式变电所安装应按以下程序进行： 1 变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所； 2 杆上变压器的支架紧固检查后，才能吊装变压器且就位固定； 3 变压器及接地装置交接试验合格，才能通电。 5.2 施工准备 5.2.1 技术准备 5.2.1.1 进行图纸会审，复核设计安装方式是否符合现行国家规范的要求。 5.2.1.2 施工前应编制施工组织设计（施工方案），并报相应管理部门进行审批。
5.2.1.3 进行设计交底和技术交底。 5.2.2 材料准备 变压器、箱式变电所、型钢、紧固件、蛇皮管、耐油塑料管、变压器油。 5.2.3 主要机具 5.2.3.1 搬运吊装机具设备：汽车吊、汽车、卷扬机、千斤顶、倒链、道木、钢丝绳、钢丝绳轧头、钢丝绳套环、麻绳、滚杠。 5.2.3.2 安装机具设备：台钻、砂轮机、电焊机、气焊工具、电锤、冲击电钻、扳手、液压升降梯、套丝机。 5.2.2.3 测试仪器：钢卷尺、钢板尺、水平仪、塞尺、磁力线坠、摇表、玻璃温度计、钳形电流表、万用表、电桥及试验仪器。 5.2.4 作业条件 5.2.4.1 安装前，建筑工程应具备下列条件： 1 屋顶、楼板、门窗等均已施工完毕，并且无渗漏，有可能损坏设备、变压器安装后不能再进行施工的装饰工作应全部结束。 2 室内地面的基层施工完毕，并在墙上标出地面标高。 3 混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求。 4 预埋件及预留孔符合设计要求，预埋件牢固。 5 模板及施工设施拆除，场地清理干净。 6 具有足够的施工用场地，道路通畅。 5.2.4.2 变压器轨道安装完毕并符合设计要求。 5.2.4.3 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。 5.2.4.4 箱式变电所的基础应高于室外地坪，周围排水通畅。 5.3 材料质量控制 5.3.1 变压器的规格型号及容量符合施工图纸设计要求。并有合格证、出厂试验记录及技术数据文件。
柱上变压器：Z 户外：A 户内：B 户外柱上变ZA，房屋式ZB ZA-1（50~400KVA变压器） 10kv侧采用电缆或架空绝缘线引下，低压综合配电箱采用悬挂式安装，进线采用架空绝缘导线或相应载流量电缆，出线可采用架空绝缘导线或电缆引出。 安装方式：等高安装 低压综合配电箱：外形尺寸选用1350mm*700mm*1200mm，空间满足400kva及以下容量配电变压器的1回进线，3回馈线，计量，无功补偿、配电智能终端等功能，箱体外壳优先选用不锈钢材料，也可选用SMC（纤维增强型不饱和聚酯树脂材料）。 200kva以下变压器按200kva容量配置低压综合配电箱，200~400kva按400kva容量配置低压综合配电箱。山区可选用10m等高秆，低压综合配电箱尺寸选用800*650*1200，空间满足200kva以下容量配电变压器的1回进线，2回馈线等智能终端安装要求。 10kv选用跌落式熔断器或封闭型熔断器。 断路器短路电流水平按8/12.5ka考虑，其他10kv设备短路电流水平均按20ka考虑。
低压综合配电箱采用悬挂式安装，下沿距离地面不低于2m，在农村、农牧区可降低至1.8m。 台区导线选择：电压器10千伏引下线一般选择：主干线至跌落式熔断器上桩选用JKLYJ-10/50架空绝缘导线，跌落式熔断器下桩至变压器选用ZC-YJV-8.7/15KV-3*35电缆或JKTRYJ-10/35导线。 变压器至低压综合配电箱出线选择：200kva及以下选用JKTRYJ-1/150架空绝缘导线或ZC-YJV-0.6/1KV-1*150单芯电缆，200~400kva选用JKTRYJ-1/300架空绝缘导线或ZC-EFR-0.6/1KV-300柔性电缆。 标识：警示牌，尺寸300*240mm 设备外观：SMC材质采用海灰B05，不锈钢采用亚光处理。 同杆架设线路横担之间最小垂直距离
变压器安装规范 变压器是电网中必不可少的重要设备，主要起到电压、电流的变换和隔离作用。变压器是根据电磁感应原理工作的。 变压器安装规范： 1.变压器宽面推进时，低压侧应向外；变压器侧面推进时，油枕侧向外，便于带电巡视检查。 2. 变压器室的安全距离。室内变压器外壳，距门不应小于1m，距墙不应小于0.8m；额定电压为35KV及其以上的变压器，距门不应小于2m，距墙不应小于1.5m；变压器二次线线的支架，距地面不应小于2.3m，高压线线两侧应加遮栏；变压器室要么有操作用的开关时，在操作方向上应1.2m以上的操作宽度。 3.变压器室属于一、二级耐火等级的建筑，其大门、进出风窗的材料应满足防火要求。 4.变压器室应用铁门，采用木质门应包镀锌冷轧钢板（俗称铁皮），门的宽度和高度应根据安装设备情况而写，一般宽为 1.5m，高为2.5-2.8m，门应向外开。较短（不超过7m）的配电室，允许有一个出口，超过7m时不得少于两个出口。 5. 变压器室顶板高度按设计的要求，一般不低于4.5-5m。 6.变压器一线的安装，不应妨碍变压器吊芯检查。 7. 进出风百叶窗的内侧要装有网孔不大于10mm*10mm的防动物网。基础下的进风孔不安百叶窗，但网孔外要安装直铁条，防止网格外的机械损伤，直铁条可采用直径为1mm的圆钢，间距为100mm。
8.变压器室出风窗顶部须靠近屋梁，自然通风拜见温度不应高于45℃，一般出口的有效面积应大于风口的有效面积的1.1-1.2倍。9.当自然通风的进风温度为30℃时，变压器室地坪距离室外地坪的高度为0.8m；进风温度为35℃时，变压器地坪距离室外地坪的高度为1m。 10. 变压器室内不应有与电气无关的管道通过，有关电缆内要采取防小动物进入的措施。 11. 变压器地基上的轨梁安装，要按不同变压器的轮距固定，基础轨距和变压器的轮距应吻合。 12. 单台变压器的油量超过600㎏时，应设储油坑。 13. 变压器室混凝土地面不起沙，路面抹灰刷白。 14. 各金属部件应涂防腐漆taizhendq 变压器是改变电路中电压的一种设备它使不符合我们使用的电压改变为我们所需要的电压。北京许多民营企业均可承接变压器安装的电力工程，北京泰真电气安装有限公司就是其一。
环氧树脂干式电力变压器安装技术要求2010-06-07 14:54:38来源： （1）前期准备 1）变压器安装施工图手续齐全，并通过供电部门审批资料。 2）应了解设计选用的变压器性能、结构特点及相关技术参 数等。 （2）设备及材料要求 1）变压器规格、型号、容量应符合设计要求，其附件，备 件齐全，并应有设备的相关技术资料文件，以及产品出厂合 格证。设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。 2）辅助材料：电焊条，防锈漆，调和漆等均应符合设计要 求，并有产品合格证。 （3）作业条件 1）变压器室内、墙面、屋顶、地面工程等应完毕，屋顶防 水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束，室外 场地平整，设备基础按工艺配制图施工完毕。受电后无法进 行再装饰的工程以及影响运行安全的项目施工完毕。 2）预埋件、预留孔洞等均已清理并调整至符合设计要求。 3）保护性网门，栏杆等安全设施齐全，通风、消防设置安
装完毕。 4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。当设备及设计有特殊要求时，应符合其他要求。 （4）开箱检查 1）变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录。 2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失。 3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。同时设备上应设置铭牌，并登记造册。 4）被检验的变压器及设备附件均应符合国家现行有关规范的规定。变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。 5）变压器有无小车、轮距与轨道设计距离是否相等，如不相符应调整轨距。 （5）变压器安装
变压器安装规范 1 设备及材料准备 变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电压%及接线组别等技术数据。变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有出厂合格证及技术文件。 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。 螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。 其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。 2 作业条件 施工图及技术资料齐全无误。建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。室内粗制地面工程结束，场地清理干净，道路畅通。 3 操作工艺 变压器稳装变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉入室内合适位置。变压器就位时，应注意其方位和距墙尺寸与图纸相符，允许误差为±25mm，图纸无标注时，纵向按轨道就位，横向距墙
不得小于800mm，距门不得小于1000mm。变压器台架的安装：双杆柱上安装变压器，两杆的根开为2m。埋深2m。配电变压器台架用两条或四条槽钢固定于两电杆上，台架距地面高度不低于，台架的平面坡度不大于1/100。腰栏应采用直径不小于4mm的铁线缠绕两圈以上，缠绕应紧牢，腰栏距带电部分不少于。同时变压器高压柱头加装防尘罩，变压器悬挂警告牌。 跌落式熔断器的安装变压器的高、低压侧应分别装设熔断器。高压侧熔断器的底部对地面的垂直高度不低于，各相熔断器的水平距离不应小于，为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来，跌落式熔断器的轴线应与垂直线成15°～30°倾角。低压侧熔断器的底部对地面的垂直距离不低于，各相熔断器的水平距离不少于。跌落式熔断器熔丝的选择按“保证配电变压器内部或高、低压出线套管发生短路时迅速熔断”的原则来选择，熔丝的熔断时间必须小于或等于。按规程规定：容量在100kVA及以下者，高压侧熔丝额定电流按变压器容量额定电流的2～3倍选择；容量在100kVA以上者，高压侧熔丝额定电流按变压器容量额定电流的～2倍选择。变压器低压侧熔丝按低压侧额定电流选择。 避雷器的安装:选用无间隙合成绝缘外套金属氧化物避雷器。避雷器应装设在熔断器与变压器之间，并尽量靠近变压器。另外，为了防止反变换波和低压侧雷电波侵入，在低压侧也应装设低压避雷器。为避免雷电流在接地电阻上的压降与避雷器的残压叠加在一起，作用在变压器绝缘上，应将避雷器的接地端、变压器的外壳及低压侧中性点用截面不小于25mm2的多股铜芯塑料线连接在一起，再与接地装置引上线相连接。
干式变压器的安装 Prepared on 22 November 2020

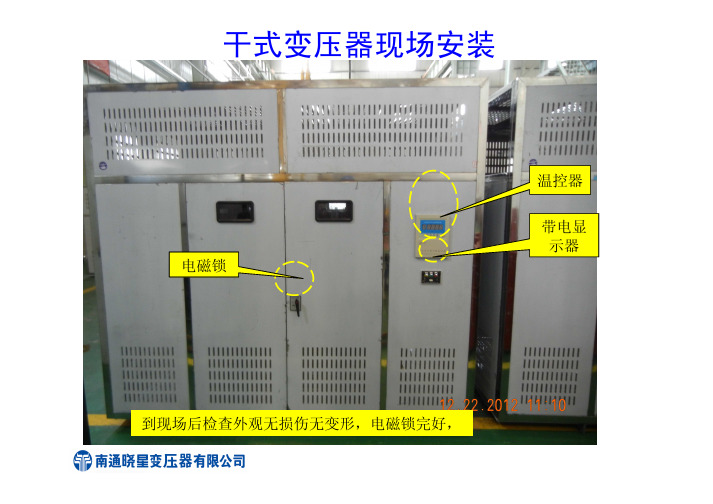

干式变压器的安装 1、设备材料要求 （1）变压器规格型号应符合设计要求，其附件、备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。设备应装有铭牌，铭牌上应说明制造厂名，额定容量，一、二次电压，电流，阻抗及接线组别等技术数据。 （2）辅助材料：电焊条、防锈漆、调和漆等均应符合设计要求，并有产品合格证。 2、施工作业条件 （1）变压器室内、墙面、屋顶、地面工程等应完工，屋顶防水无渗漏，门窗及玻璃安装完毕，地坪工作结束。设备基础按工艺配置图施工结束。 （2）预埋件、预留孔洞等均已清理并调整至符合设计要求。 （3）保护性网门、栏杆等安全设施齐全，通风消防设置安装完毕。（4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量，应符合相关施工及验收规范的规定。当设备有特殊要求时，应符合其他要求。 3、开箱检查 （1）变压器开箱检查人员应有建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查并作好记录。
（2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号、数量是否符合设计要求，部件是否齐全，有无损坏丢失。 （3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证、箱内设备及附件的数量等，与设备相关的技术资料文件均需齐全。 （4）被检验的变压器及设备附件均应符合国家有关规范的规定。变压器应无机械损伤、裂纹、变形等缺陷，油漆应完好无损。变压器高、低压绝缘瓷件应完整无损伤、无裂纹等。 4、变压器安装、调试 （1）变压器型钢基础的安装 型钢金属构架的几何尺寸，应符合设计基础配制图的要求与规定。 如设计时型钢构架高出地面无要求，施工时可将其顶部高出基础地面100mm。型钢基础构架与接地扁钢链接不宜少于二端点，在基础钢构架的两端，用不小于40 X 4mm的角钢相焊接，焊缝长度应为扁钢宽度的二倍，焊接处做防腐处理后再刷两遍灰面漆。 （2）变压器二次搬运 变压器二次运输吊装时，运、吊具必须合适，并设专人指挥，确保安全可靠。 （3）变压器本体安装 应按照设计要求的方位和距墙尺寸，将变压器通过预留通道运至室内就位到基础上。其横向距墙不宜小于800mm，距门不宜小于
10kV柱上变压器台典型设计 第一章10kV柱上变压器台典型设计总体说明 1.1 技术原则概述 .1.1 设计对象 设计对象为重庆市电力公司系统内10kV柱上变压器台。 .1.2 设计深度 按初步设计内容深度要求开展设计。 .1.3 运行管理方式 运行管理方式按远抄方式进行设计。 .1.4 设计范围 设计范围是从高压引下线接头至低压出线这段范围的柱上变压器台及与其相关的电感部分。 .1.5 假定条件 海拔高度： ≤ 1000m。 环境温度：-30～＋40℃ 最热月平均最高温度：35℃。 最大风速：30m/s。 污秽等级：Ⅲ级。 2。 日照强度：0.1W/cm 地震设防烈度：按7度设计，地震峰值加速度为0.1g，地震特征周期为0.35s。 洪涝水位：站址标高高于50年一遇洪水位和历史最高内涝水位，未考虑防洪措施。 地基承载力特征值：取f ak=150kPa，无地下水影响。 腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用。 1.2 技术条件和设计分工 2.1.1 分类原则 10kV配电变压器台的设计应综合考虑简单以及操作检修方便、节省
投资等要求，共设计三种不同容量和布置方式的柱上变压器台形式，方案编号为ZA-1、ZA-2、ZA-3。 2.1.2 技术条件 表2—1 10kV柱上变压器台典型设计方案技术条件一览表方案分类 项目名称 ZA-1ZA-2变压器250～400kVA200kVA及以下 主要设备选择变压器：低损耗、全密封、油浸 式变压器； 10kV侧：跌落式熔断器； 0.4kV侧：带自动空气开关的低 压综合配电箱 变压器：低损耗、全密封、油浸式变 压器； 10kV侧：跌落式熔断器； 0.4kV侧：带自动空气开关的低压综 合配电箱 无功补偿及计量装 置需考虑无功补偿 按无功需量自动投切 配综合测控仪 按10﹪～40﹪考虑无功补偿 按无功需量自动投切 配综合测控仪 安装方式双杆双杆 1.3 电气一次部分 2.1.1 电气主接线 采用架空进线1回，低压出线1～4回，出线回路数可按需要配置。 2.1.2 主要设备选择 （1） 变压器选择 1) 柱上变压器台容量选择一般不超过400kVA。应有合理级 差，容量规格不宜太多。 2) 选用节能型无载调压变压器。 3) 变压器的变比在城区或供电半径较小地区采用 10.5±2X2.5﹪/0.4kV；郊区或供电半径较大、布置在线路末 端采用10.5±2X2.5﹪/0.4kV。
变压器的施工验收规范 一章总则 第1.0.1条本篇适用于电压为330千伏及以下、频率为50赫芝的电力变压器、互感器安装工程的施工及验收。消弧线卷、油浸式电抗器的安装应按本篇变压器章的有关规定；特殊用途的电力变压器、互感器的安装，尚应参照产品和专业部门的有关规定。 第1.0.2条电力变压器和互感器的安装应按已批准的设计进行施工。 第1.0.3条电力变压器、互感器的运输、保管，除应符合本篇要求外，产品有特殊要求时，尚应符合产品的要求。 第1.0.4条本篇所列设备在安装前的保管要求，系指保管期限在一年以内者。长期保管的设备，则应遵守设备保管的专门规定。 第1.0.5条凡所使用的设备及器材，均应符合国家或部颁的现行技术标准，并有合格证件。设备应有铭牌。 第1.0.6条所有设备和器材到达现场后，应及时作下列验收检查： 一、开箱检查清点，规格应符合设计要求，附件备件齐全； 二、制造厂的技术文件应齐全； 三、按本篇要求作外观检查。 第1.0.7条施工中的安全技术措施，应遵守本规范和现行有关安全技术规程的规定。对重要工序，尚应事先编制安全技术措施，经主管部门批准后方可执行。 第1.0.8条对土建的要求。 一、与电力变压器、互感器安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的土建工程施工及验收规范中有关规定； 二、设备安装前，土建工作应具备下列条件： 1.屋顶、楼板施工完毕，不得有渗漏； 2.室内地面的基层施工完毕，并在墙上标出地面标高； 3.混凝土基础及构架达到允许安装的强度；焊接构件的质量符合要求； 4.预埋件及留孔符合设计，预埋件牢固； 5.钢轨敷设后，抹面工作结束；
干式变压器安装作业指导 书示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
干式变压器安装作业指导书示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一. 编制依据 1. 《河南省鹤壁同力发电有限公司2×300MW机组脱 硫工程电气专业施工图纸》（武汉凯迪电力股份有限公 司） 2. 《电气装置安装工程电力变压器、油浸电抗器、互 感器施工及验收规范》（GB50148-90） 3. 《火电施工质量检验评定标准》（DL/T5161.8－ 2002） 4. 《电力建设安全施工管理规定》。 二. 工程概况 本工程为脱硫电气专业工程的干式变压器安装部分。 由武汉凯迪电力股份有限公司负责设计，江苏连云港新电
建筑安装公司负责施工。本项工程施工范围为主控楼低压配电室的二台变压器。 三. 作业人员资格及要求： 1. 参加作业人员在施工前必须经过三级安全教育，认真学习安全规程并经考核合格。 2. 参加作业人员须熟悉变压器的安置位置。需熟悉变压器安装的质量标准及验收规范。 3. 作业人员必须熟悉本专业施工图纸，必须参加本专业技术交底活动。 4. 作业负责人应有一定的变压器安装经验，明确变压器安装的施工程序，具有一定的施工组织能力。 四. 施工机具： 1. 吊运机械：吊车、汽车 2. 主要机具：电工工具、手电钻、导链、枕木、钢丝绳、滚杠、榔头、钢卷尺、水平尺、摇表、万用表、电桥
10kV柱上变压器台制作规范 1 范围为提高10kV 柱上变压器台及进出线工程建设质量和施工工艺水平 定本规范。本规范适用于10kV柱上变压器台及进出线新建、改造工程。 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本规范的条款。凡是注明日期的引用文件 期的引用文件GB50173-92 电气装置安装工程《35kV 及以下架空电力线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB/T4623-2006《环形混凝土电杆》GB 1094-2005 《电力变压器》SD292-88《架空配电线路及设备运行规程》DL/T 5231-2001《农村电网建设与改造技术导则》DL/T 499-2001《农村低压电力技术规程》DL/T 5220-2005《10kV及以下架空配电线路设计技术规程》DL/T 5219《架空送电线路基础设计技术规定》DL477-2001《农村低压电气安全工作规程》DL/T736-2010《农村电网剩余电流动作保护器安装运行规程》国家电网公司输变电工程典型设计《农网10kV 配电工程分册2006版国家电网公司输变电工程通用设计《农网10kV 及以下工程补充方案分册2010版国家电网公司输变电工程典型设计《农网10kV 和380/220配电线路分册2006版国家电网公司电力线路安全工作规程 3 器材检验 3.1 配电变压器配电变压器铭牌、器身无锈蚀 3.2 JP柜 3.2.1 JP柜外观完整、无损伤、锈蚀、变形 3.2.2 箱内接线正确 3.3 跌落式熔断器 3.3.1 跌落式熔断器应各部分零件完整 3.3.2 绝缘部件完好管不应有吸潮膨胀或弯曲现象。 3.3.3 操作时灵活可靠、接触紧密 3.4 避雷器 避雷器应可靠密封 3.5 导线 3.5.1 不应有松股、交叉、折叠、断裂及破损等缺陷。 3.5.2 不应有腐蚀现象。 3.5.3 钢绞线表面镀锌层应良好 3.5.4 绝缘线表面应平整、光滑、色泽均匀符合规定。绝缘线的绝缘层应挤包紧密应有密封措施。 3.6 低压电力电缆 3.6.1 采用的电缆及附件均应符合国家现行标准及相关产品标准的规定 3.6.2 电缆及附件的型号、规格应符合设计要求符合订货要求;附件部件应齐全 3.6.3 电缆外观不应受损时
3.1 工艺流程： 设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器吊芯检查及交接试验→送电前的检查→送电运行验收 3.2 设备点件检查： 3.2.1 设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。 3.2.2 按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。 3.2.3 变压器本体外观检查无损伤及变形，油漆完好无损伤。 3.2.4 油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。 3.2.5 绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。 3.3 变压器二次搬运： 3.3.1 变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少震动；距离较短且道路良好时，可用卷扬机、滚杠运输。变压器重量及吊装点高度可参
照表2-24及表2-25。 树脂浇铸干式变压器重量表2-24 3.3.2 变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，上盘的吊环仅作吊芯用，不得用此吊环吊装整台变压器（图2-63）。 图2-63 3.3.3 变压器搬运时，应注意保护瓷瓶，最好用木箱或纸箱将高低压
瓷瓶罩住，使其不受损伤。 3.3.4 变压器搬运过程中；不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15°，防止内部结构变形。 3.3.5 用干斤顶顶升大型变压器时，应将千斤顶放置在油箱专门部位。 3.3.6 大型变压器在搬运或装卸前，应核对高低压侧方向，以免安装时调换方向发生困难。 3.4 变压器稳装： 3.4.1 变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊练拉入室内合适位置。 3.4.2 变压器就位时，应注意其方位和距墙尺寸应与图纸相符，允许误差为±25mm，图纸无标注时，纵向按轨道定位，横向距离不得小于800mm，距门不得小于1000mm，并适当照顾屋内吊环的垂线位于变压器中心，以便于吊芯，干式变压器安装图纸无注明时，安装、维修最小环境距离应符合图2-64要求。
干式变压器安装施工方案 1、干式变压器安装 变压器安装按《电气装置安装工程电气设备交接试验标准》规定交接试验合格。安装位置正确，附件齐全。接地装置引出的接地干线与变压器的低压侧中性点直接连接；变压器箱体、干式变压器的外壳可靠接地；所有连接可靠，紧固件及防松零件齐全。 （1）施工流程 （2）安装前的准备工作及安装要点 准备专用工器具、作业服、材料运到现场，所须的试验仪器、工器具、作业服 器身常规检查 对干式变压器器身作常规检查时不得碰伤变压器的内部部件。 现场运输就位 A、用5吨吊车将待安装的变压器就位。 B、就位运输时核对变压器高、低压侧的方向，避免安装时调换方向困难。 C、待安装的变压器就位后，将其永久接地点与地可靠联接。并测试其接地点接地电阻值小于4Ω。 （3）变压器的装卸及运输
运输线路、仓储 由设备供应商负责车面卸车前的运输工作，并负责运至施工现场。我方负责变压器的车面卸车，利用5吨吊车直接将变压器卸放在临建封闭仓库就近处。变压器被卸车前，准备两块50mm厚的木方，长度与变压器包装箱尺寸相同，在通往封闭仓库仓储点的方向上先放置三根1OOOmm长φ32钢管，在把木方放在三根钢管所在的平面上。变压器卸车时，将变压器放在已准备好的木方上，再在变压器的前进方向上再放一根或两根钢管，利用人力向前水平推动变压器包装箱，注意变压器下的钢管被滚出来后要将其放在变压器前进方向处，这样，不断地推动，不断地放钢管，逐步将变压器移至封闭仓库适当位置。变压器就位后，在木板下方垫三块与钢管直径一样厚的木块，再将钢管抽出，检查变压器放置稳固。 见下图所示： 前进方向 （每次要人为移到前面） 滚杠搬运示意图 1、所搬运的物体 2、木板（或排子） 3、滚杠 变压器安装时，在变压器底座即木板下方放置三根与木块同厚的钢管，利用上述方法将变压器推出至封闭仓库门外的适当位置（吊车能起吊的位置），利用5吨吊车将变压器吊放在5吨汽车上（变压器放在汽车车箱内中央处），通过到厂房的临建道路将变压器运至厂房安装间，再利用厂房行车将变压器吊放在安装现场就近处。再利用上述同样的方法将变压器推至安装点现场。
