一、总图说明1.矿用隔爆型高压真空配电装置、为红色,型号、编号标注在高爆上方,变比标注在高爆内。
2.移变、变压器为蓝色,型号、编号标注在移变、变压器右侧,专用变压器予以注明。
3.高、低压电缆标注:红色线表示高压电缆(6KV、10KV及以上),黄色表示(1140V),黑色线表示(660V及以下),线路交叉向下打弯,变电所进线上侧标注来自上部变电所(站)名称,几号高爆(配电盘),下侧标注电缆型号、截面、长度。
4.变电所之间的界限范围用绿色虚线表示,高压水泵用红色箭头表示,水泵编号、名称标注在线右侧。
5.低压开关所带负荷用黑色线表示,型号、编号在开关正上方,线右侧标注所供区域、接地装置只标注在总馈电左下侧,瓦斯电闭锁用方框内注“W”表示,标注在分馈电二次侧左方。
6.总图需标注高压开关、过载值、延时时间、两相短路电流、短路值、动作时间、灵敏度、零序电压、零序电流、漏电延时。
7.有图例说明,标题栏。
8.为了增强图纸部门间的通用性和可指挥性,必须附有以下说明:(1)矿井电压等级、运行方式、联络开关处于分闸或合闸状态。
(2)闭合高压进线开关需经矿机电系统某领导同意,并注明姓名。
(3)闭合高压联络开关需经矿机电系统某领导同意,并注明姓名。
(4)介绍高爆型号及具有哪几种保护。
(5)介绍高压真空启动器型号及具有哪几种保护。
(6)介绍低压开关型号及具有哪几种保护。
(7)介绍局扇风机,抽放泵站,供电是否符合要求。
二、采区变电所供电系统图说明:1.由于其高压、低压供电部分图例及标注与总图一致,在此不在赘述。
2.高爆开关之间的高压电缆短节标注其型号、截面、长度,详见图例。
3.附有图例说明、标题栏。
4、高压开关附有过负荷整定值、短路整定值,低压开关附有过负荷整定值、短路整定值、最远点两相短路电流值。
5、瓦斯电闭锁用方框内注“W”表示,标注在分馈电二次侧左方,风电闭锁用方框内注“F”表示,标注在分馈电二次侧左方。
6、图纸说明(1)介绍矿井回路电压等级及运行方式,各井下变电所是否属于分列运行状态,(2)闭合高压进线开关需经矿机电系统某领导同意,并注明姓名。
建筑高压、低压、防雷与接地的强电系统详解建筑强电系统主要分为三大组成部分：一、高压配电系统二、低压配电系统三、建筑防雷与接地系统下面逐一进行解读，分享给盟友交流学习。
一、高压配电系统1、高压系统的概念电压等级为1000V及以上的电压即为高压。
高压主要分为三类发电电压：6KV、10kv、15kv等输送电压：35kv、110kv、220kv、380kv、500kv等区域电压：6kv、10kv等电力系统的概念由发电、输电、变电、配电、用电的设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体。
如图所示：发电厂发出电能，经升压变压器升压后，传输给区域变电站的降压变压器，再由降压变压器降压后，传输给配电变压器，最后由配电变压器将10KV电压变为380V/220v 供给用户使用。
2、高压系统的负荷分类高压用电负荷分为：一级负荷、二级负荷、三级负荷一级负荷是指突然中断供电将造成重大政治影响、人身伤亡和重大经济损失的用电单位。
包括：中央与国家的办公机构、国家级的大会堂、国际候机厅、省级以上的大型体育场馆、大型商场、重要交通、通信枢纽等属于一级供电负荷。
一级负荷的供电方式主要有两种：1、分别由两个不同的发电厂引来的两路高压线路供电。
2、由两个不同的区域变电站引来的两路高压线路供电。
这两个区域变电站的上一级可以出自同一发电厂。
二级负荷是指突然断电会造成人员伤亡和重大经济损失、造成公共场所秩序混乱和严重影响生产的用电单位。
包括：市县级医院、三星级的宾馆酒店、高档写字楼、高档住宅区、大型工矿企业等均属于二级供电负荷。
二级负荷的供电方式主要有两种：1、两路高压线路来自于同一区域变电站的不同高压开关或不同母线段。
2、一路专用高压供电，配备发电机组、UPS或EPS电源。
三级负荷即不属于一级和二级的供电用户均属于三级负荷。
供电方式：单路高压进线，无需配备发电机、UPS或EPS电源。
3、高压系统的配电方案一、二级负荷常用的高压配电方案主要有以下两种：（1）平时两路高压电源同时对各自负荷供电，母线联络开关断开，当其中一路故障时，母线联络开关联通，由另一路电源供电全部负荷。

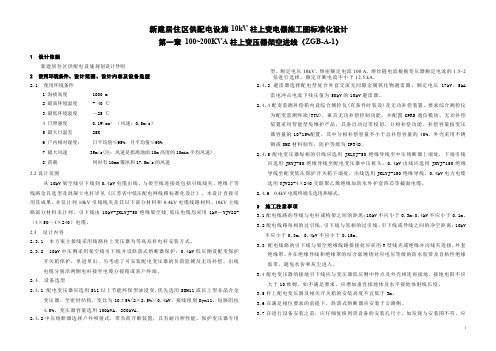

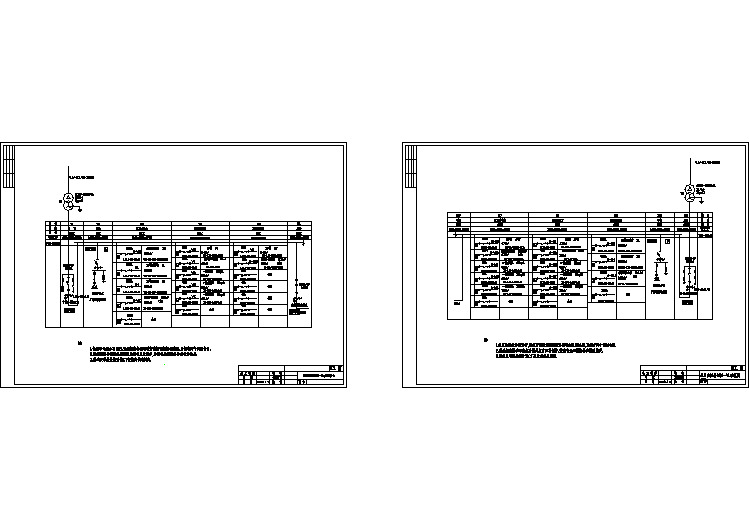

新建居住区供配电设施10kV柱上变电器施工图标准化设计第一章100~200KVA柱上变压器架空进线（ZGB-A-1）1 设计依据新建居住区供配电设施规划设计导则2 使用环境条件、设计范围、设计内容及设备选型2.1 使用环境条件1 海拔高度 1000 m2 最高环境温度 + 40 ℃3 最低环境温度－25 ℃4 日照强度 0.1W/cm²（风速：0.5m/s）5 最大日温差 25K6 户内相对湿度：日平均值≤95%，月平均值≤90%7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)8 荷载同时有10mm覆冰和17.5m/s的风速2.2设计范围从10kV架空线引下线到0.4kV电缆出线，与架空线连接处包括引线线夹、绝缘子等线路金具选型及混凝土电杆详见《江苏省中低压配电网线路标准化设计》，本设计直接引用其成果，并仅计列10kV引线线夹及其以下部分材料和0.4kV电缆线路材料，10kV主线路部分材料未计列。
引下线由10kV-JKLYJ-50绝缘架空线,低压电缆均采用1kV－YJV22-（4×50～4×240）电缆。
2.3 设计内容2.3.1 本方案主接线采用线路柱上变压器为等高双杆电杆安装方式。
2.3.2 10kV中压侧采用架空线引下线并设跌落式熔断器保护；0.4kV低压侧设配变保护开关箱保护，单进单出。
另考虑了可安装配电变压器的负荷监测及无功补偿。
出线电缆分别沿两侧电杆接至电缆分接箱或客户终端。
2.4 设备选型2.4.1 配电变压器应选用S11以上节能环保型油浸变，优先选用SBH11或以上型非晶合金变压器，全密封结构，变比为10±5%(2×2.5%)/0.4kV，接线组别Dyn11，短路阻抗4.0%。
变压器容量选用100kVA，200kVA。
2.4.2中压熔断器选择户外喷射式，带负荷开断装置，具有耐污秽性能，保护变压器专用型。
超赞！高压系统图解析（图文详解），值得收藏高压系统的概念高压就是电压等级为1000V及以上的电压即为高压。
高压主要分为三类：发电电压：6kV、10kV、15kV等输送电压：35kV、110kV、220kV、380kV、500kV等区域电压：6kV、10kV等电力系统的概念：由发电、输电、变电、配电、用电的设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体。
高压系统的负荷分类高压用电负荷分为：一级负荷、二级负荷、三级负荷。
一级负荷：是指突然中断供电将造成重大政治影响、人身伤亡和重大经济损失的用电单位。
包括：中央与国家的办公机构、国家级的大会堂、国际候机厅、省级以上的大型体育场馆、大型商场、重要交通、通信枢纽等属于一级供电负荷。
一级负荷的供电方式主要有两种：1、分别由两个不同的发电厂引来的两路高压线路供电。
2、由两个不同的区域变电站引来的两路高压线路供电。
这两个区域变电站的上一级可以出自同一发电厂。
二级负荷：是指突然断电会造成人员伤亡和重大经济损失、造成公共场所秩序混乱和严重影响生产的用电单位。
包括：市县级医院、三星级的宾馆酒店、高档写字楼、高档住宅区、大型工矿企业等均属于二级供电负荷。
二级负荷的供电方式主要有两种：1、两路高压线路来自于同一区域变电站的不同高压开关或不同母线段。
2、一路专用高压供电，配备发电机组、UPS或EPS电源。
三级负荷：即不属于一级和二级的供电用户均属于三级负荷。
供电方式：单路高压进线，无需配备发电机、UPS或EPS电源。
一、二级负荷常用的高压配电方案主要有以下两种：高压配电的主要设备有：1、进线隔离柜：即内置高压隔离开关，保证高压电器及装置在检修工作时的安全。
2、高压进线柜：即内置高压断路器，主要是分断、闭合电路，有继电保护功能。
3、压变柜：即内置电压互感器，是将10kV电压变换成100V,提供仪表和二次控制回路的操作电源。
4、计量柜：即内置电压互感器、电流互感器，电能计量表等，计量电能消耗量。
