柱上变压器的基本介绍(原创实用版)目录一、柱上变压器的定义和结构二、柱上变压器的工作原理三、柱上变压器的分类和主要功能四、柱上变压器的接地网及安装要求五、柱上变压器的典型安装图六、柱上变压器的注意事项正文一、柱上变压器的定义和结构柱上变压器是一种安装在电力线路柱子上的变压器,主要由初级线圈、次级线圈和铁芯(磁芯)构成。
它利用电磁感应原理来改变交流电压,用于电力系统的电压变换、电流变换、阻抗变换和隔离等。
二、柱上变压器的工作原理柱上变压器的工作原理基于电磁感应。
当初级线圈中的交流电流发生变化时,会在铁芯中产生磁通,磁通会切割次级线圈,从而在次级线圈中产生感应电动势。
通过改变初级线圈和次级线圈的匝数比例,可以实现不同的电压变换。
三、柱上变压器的分类和主要功能柱上变压器主要分为电力变压器和特殊变压器。
电力变压器主要用于电力系统的电压变换和电流变换,以满足不同用电设备的电压需求。
特殊变压器包括电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等,具有不同的功能和用途。
四、柱上变压器的接地网及安装要求柱上变压器的接地网通常由 12mm 的镀锌圆钢和 6362500mm 的角钢构成,接地体埋深一般为 0.8 米,角桩每 5 米一根。
100kVA 以上的变压器要求接地电阻小于 4 欧姆,100kVA 以下的变压器要求接地电阻小于10 欧姆。
五、柱上变压器的典型安装图柱上变压器典型安装图包括变压器总图、材料表、原理图和注意事项等。
安装图详细展示了变压器的进出线开关、无功补偿、电量等设备及其连接方式。
第五篇柱上变压器选型与安装技术条件1 设计依据1.1江苏省中低压配电网规划建设与改造技术导则2 使用环境条件、设计范围、设计内容及设备选型2.1使用环境条件1 海拔高度 1000 m2 最高环境温度 + 40 ℃3 最低环境温度 -25 ℃4 日照强度 0.1W/cm² (风速:0.5m/s)5 最大日温差 25K6 户内相对湿度: 日平均值≤95%,月平均值≤90%7 最大风速 35m/s(注:风速是指离地面10m高度的10min平均风速)8 荷载 同时有10mm覆冰和17.5m/s的风速2.2 设计范围从10kV架空线引下线到0.4kV出线与架空线搭接处,与架空线连接处包括引线线夹、绝缘子等线路金具选型及混凝土电杆详见《江苏省中低压配电网线路标准化设计》,本设计直接引用其成果,并仅计列10kV引线线夹及其以下部分材料和0.4kV线路材料,10kV主线路部分材料未计列。
2.3 设计内容本方案主接线采用线路柱上变压器为等高双杆电杆二种方式安装。
2.3.1 10kV变压器笼式布置安装方式 (即以变压器10kV桩头所在侧面为参考面,配变平行于线路方向放置)。
中、低压侧均采用架空进、出线。
10kV中压侧设跌落式熔断器保护,0.4kV低压侧设配变保护开关箱保护,单进单出或双进双出。
另考虑了可安装配电变压器的负荷监测及无功补偿,设于配变监测补偿箱内。
除配变监测补偿箱安装于电杆侧面外,其余电气设备均正面安装于变压器上部框架。
2.3.2 10kV变压器紧凑式安装方式, (即以变压器10kVkV桩头所在侧面为参考面,配变垂直于线路方向放置)。
10kV中压侧采用电缆引下,并设跌落式熔断器保护;0.4kV低压侧设熔断器保护,安装于综合配电箱内,配电箱一进两出,两回出线采用电缆分别沿两侧电杆接至架空线,出线采用断路器保护。
配电箱内同时考虑了配电变压器的负荷监测及无功补偿装置的设置。
杆上所有电气设备按电压不同等级分别安装于两电杆两侧。
柱上变压器安装方案1. 背景柱上变压器是一种常见的电力设备,常用于配电系统中。
它可以将高压电能转换为低压电能,以供给家庭、商业和工业用途。
为确保柱上变压器的安全运行,正确的安装非常重要。
2. 安装位置选择选择合适的安装位置对柱上变压器的性能和寿命至关重要。
以下几点应被考虑:- 距离电源的远近:柱上变压器应尽可能靠近电源,以减少功率损耗和电压下降。
- 避免受潮:应选择防潮地点,远离泥水、泥浆等潮湿环境。
- 环境温度:要确保环境温度适宜,不会过热或过冷,以影响柱上变压器的正常运行。
- 避免干扰:应将柱上变压器远离可能引发干扰的设备和场所,如高压线路、发电机等。
3. 安装步骤步骤一:准备工作- 检查柱上变压器及相关设备的完好性和适用性。
- 制定详细的安装计划,并明确工作流程。
- 准备所需的工具和材料。
步骤二:基础施工- 根据实际情况设计和施工混凝土基础,确保其稳固且符合安装要求。
- 安装基座以支撑柱上变压器,并确保其垂直和水平。
- 确保天气适宜进行基础施工,避免雨水等因素对工程质量的影响。
步骤三:柱上变压器安装- 将柱上变压器放置在基座上,并使用合适的固定装置固定。
- 连接变压器与配电系统的电缆,确保连接牢固且接触良好。
- 检查电缆和接线的绝缘性能,确保安全可靠。
- 安装并调试相关的控制设备和保护装置。
步骤四:试运行与验收- 按照相关标准和规范进行柱上变压器的试运行。
- 测量电压、电流等参数,确保柱上变压器的正常运行。
- 进行安全检查和功能测试,以确保柱上变压器符合要求。
4. 安全注意事项在安装柱上变压器时,必须注意以下安全事项:- 严格按照相关安全操作规程进行操作,确保人员和设备的安全。
- 使用绝缘工具和安全设备,避免电击和其他风险。
- 安装期间,禁止他人靠近施工现场,并确保现场的安全与秩序。
- 在安装过程中,必要时进行现场测试和测量,以确保安装质量。
以上是柱上变压器安装方案的基本内容,根据具体情况和要求,可能会存在一定差异。
10kV柱上变压器台制作规范1 范围为提高10kV 柱上变压器台及进出线工程建设质量和施工工艺水平,进一步深化“五化”(设计标准化、物料成套化、采购超市化、施工装配化、工艺规范化)建设,特制定本规范。
本规范适用于10kV柱上变压器台及进出线新建、改造工程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本规范的条款。
凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件,其最新版本适用于本标准。
GB50173-92 电气装置安装工程《35kV 及以下架空电力线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB/T4623-2006《环形混凝土电杆》GB 1094-2005 《电力变压器》SD292-88《架空配电线路及设备运行规程》DL/T 5231-2001《农村电网建设与改造技术导则》DL/T 499-2001《农村低压电力技术规程》DL/T 5220-2005《10kV及以下架空配电线路设计技术规程》DL/T 5219《架空送电线路基础设计技术规定》DL477-2001《农村低压电气安全工作规程》DL/T736-2010《农村电网剩余电流动作保护器安装运行规程》国家电网公司输变电工程典型设计《农网10kV 配电工程分册(2006版)》国家电网公司输变电工程通用设计《农网10kV 及以下工程补充方案分册(2010版)》国家电网公司输变电工程典型设计《农网10kV 和380/220配电线路分册(2006版)》国家电网公司电力线路安全工作规程(电力线路部分)3 器材检验3.1 配电变压器配电变压器铭牌、器身无锈蚀,高低压套管完好无损,油位正常,外壳干净,无渗漏油现象。
3.2 JP柜3.2.1 JP柜外观完整、无损伤、锈蚀、变形,防水、防潮、防尘、通风措施可靠,箱门开闭灵活,门锁可靠,关闭严密,箱内各元件型号、规格符合设计要求,各元件组装牢固,连接紧密,接触可靠。

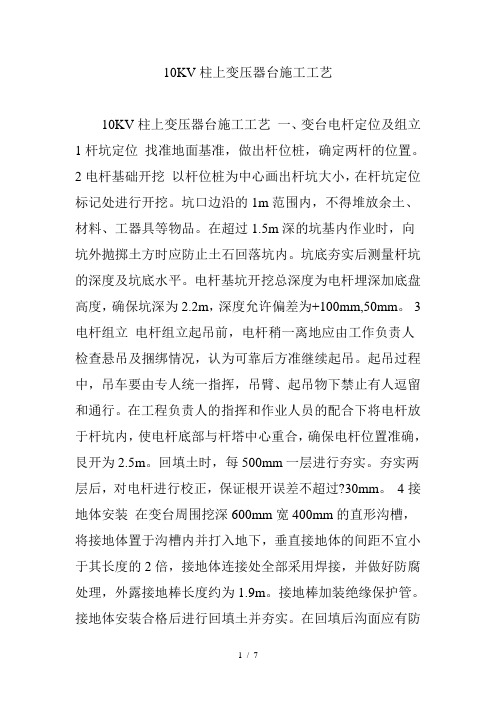

10KV柱上变压器台施工工艺10KV柱上变压器台施工工艺一、变台电杆定位及组立1杆坑定位找准地面基准,做出杆位桩,确定两杆的位置。
2电杆基础开挖以杆位桩为中心画出杆坑大小,在杆坑定位标记处进行开挖。
坑口边沿的1m范围内,不得堆放余土、材料、工器具等物品。
在超过1.5m深的坑基内作业时,向坑外抛掷土方时应防止土石回落坑内。
坑底夯实后测量杆坑的深度及坑底水平。
电杆基坑开挖总深度为电杆埋深加底盘高度,确保坑深为2.2m,深度允许偏差为+100mm,50mm。
3电杆组立电杆组立起吊前,电杆稍一离地应由工作负责人检查悬吊及捆绑情况,认为可靠后方准继续起吊。
起吊过程中,吊车要由专人统一指挥,吊臂、起吊物下禁止有人逗留和通行。
在工程负责人的指挥和作业人员的配合下将电杆放于杆坑内,使电杆底部与杆塔中心重合,确保电杆位置准确,艮开为2.5m。
回填土时,每500mm一层进行夯实。
夯实两层后,对电杆进行校正,保证根开误差不超过?30mm。
4接地体安装在变台周围挖深600mm宽400mm的直形沟槽,将接地体置于沟槽内并打入地下,垂直接地体的间距不宜小于其长度的2倍,接地体连接处全部采用焊接,并做好防腐处理,外露接地棒长度约为1.9m。
接地棒加装绝缘保护管。
接地体安装合格后进行回填土并夯实。
在回填后沟面应有防沉层,其高度宜为100,300mm。
5接地电阻测量当接地装置安装完毕后应进行接地电阻的测量,在充分考虑接地电阻系数的前提下,配电变压器容量在100kV A以下时,其接地电阻不应大于10Ω。
在100kV A及以上时,接地电阻不应大于4Ω,当接地带电阻达不到要求时,要采取响应降阻措施。
二、台架横担及主要设备安装1线路直线横担安装横担装于受电侧,横担头铁抱箍距离杆顶150mm,与线路方向垂直。
安装后,横担上下歪斜、左右扭斜,其端部位移不应大于20mm。
线路杆顶支架上层抱箍也装于受电侧。
在横担上安装针式绝缘子,使用直径不小于2.5mm的单股塑料铜线将导线固定在绝缘子顶槽上。
柱上变压器施工方案完整(完整版资料,可直接使用可编辑,推荐下载)河北省电力公司10KV 变压器台架施工工艺说明一、前言1、本说明以半分式12-12 米变压器台架为例,对建设要求及工艺进行说明,对其他安装形式的台架,除根开距离、JP 柜横担、变压器横担、熔断器横担高度固定不变外,其他如引线横担高度、PVC 管支架安装位置、支架安装高度、设备线夹、低压进(出)线形式,以及保护、工作接地等,可根据具体情况适当调整.2、按照农网工程建设标准化的要求,为村内供电的10KV 高压主干线路应实现绝缘化,为村内供电的综合台区应安装在村内负荷中心,通过增加变压器布点调整负荷分布,缩短低压供电半径,低压供电半径应小于500 米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所,应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1、根据10KV 变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2、对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
(1)、对连接引线进行分类截取,10KV 主干线路至熔断器上接线端引线共 3 根每根为440cm,熔断器下接线端至变压器高压侧引线共3根每根为410cm,避雷器上引线共3根每根为62cm ,避雷器间相互连接接地引线共2根每根为50cm,避雷器至接地极引出扁铁间接地引线1根410cm,变压器接地线1根为250cm,JP柜接地线1根为150cm,变压器中性点接地线1根为360cm,各连接引线截取后,根据用途压接好接线端子,要保证接线端子压接质量。
(2)绝缘字全部采用P—20T 型针式绝缘子,根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装,降低高空作业安全风险,节省施工时间,提高工作效率。
三、变台电杆组立1 、挖坑用经纬仪找准地面基准,测量两杆坑的水平度,测量杆坑的深度2。
2 米。
2 、底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩,并用细线连接,在细线上标注距离为2。
柱上变压器施工1施工流程▲图施工流程图2施工准备(1)进行现场勘察,确定施工方案,编写施工标准作业卡。
(2)对电气设备进行电气试验,确保设备合格。
(3)检查施工工器具是否充足完好,人员精神状态是否适合施工作业。
(4)检查双杆组立是否正直,埋深是否符合规范要求,双杆根开误差不应超过±30mm,双杆高差不应超过±20mm。
(5)检查接地制作是否符合规范,接地电阻是否符合设计要求。
3横担安装(1)横担宜采用镀锌角钢和槽钢,横担安装应按照从上到下的顺序安装。
(2)双杆的横担,横担与电杆连接处的高差不应大于连接距离的5/1000,左右扭斜不应大于横担长度的1/100。
(3)跌落熔断器横担与变压器槽钢间距应不小于2.5m,确保跌落熔断器熔管脱落时能与配变保持足够的距离。
(4)螺栓穿向:立体结构:水平方向由内向外,垂直方向由下向上。
平面结构:顺线路方向,双面构件由内向外,单面构件由送电侧穿入或按统一方向;横线路方向,两侧由内向外,中间由左向右(面向受电侧)或按统一方向;垂直方向,由下向上。
(5)螺杆必须加垫片时,每端不宜超过2个垫片。
螺栓应与构件平面垂直且不应有空隙。
4变压器吊装4.1 三相变压器(1) 柱上安装三相变压器容量不宜超过400KVA。
(2) 先对变压器进行外观检查,确保各部件完好,油位正常,外壳干净,呼吸通道畅通,符合运行要求。
(3) 根据变压器重量及地形情况,确定吊装方案。
选取与变压器重量相符的钢丝绳套,并挂接在变压器的起重挂点上,不得吊在冷却片或油箱上,避免对变压器造成损伤。
起吊时应保持水平,在吊装过程中应谨慎小心,避免碰伤油箱或壳体,起吊钢索夹角应不大于60度,严禁超载起吊。
(4) 变压器离地约0.1m 时应暂停起吊并由专人进行检查,确认正常后方可继续起吊。
(5) 变压器采用夹铁固定安装在槽钢上,变压器离地距离不小于2.5m。
(6) 配变安装应正直,水平倾斜不大于根开的1/100,与水泥杆保持适当距离。
柱上变压器施工方案1. 引言柱上变压器是电力系统中常见的一种配电设备,通过进行降压或升压操作,将电能输送到各个终端用户。
为了确保柱上变压器的安全运行,施工方案的制定和实施非常关键。
本文将介绍柱上变压器施工方案的具体步骤和要求。
2. 施工准备在正式进行柱上变压器的施工之前,需要进行一系列的准备工作。
具体步骤如下:1.确定施工位置:根据设计要求和施工条件,确定柱上变压器的安装位置,并且进行必要的地面勘测工作。
2.采购材料和设备:根据设计要求和施工方案,采购所需的柱上变压器、金具、绝缘材料等。
3.组织施工人员:根据施工规模和难度,确定所需的工作人员数量和专业技术要求,并确保施工人员具备相应的证书和资质。
4.制定施工计划:根据施工进度和施工顺序,制定详细的施工计划,并按照计划安排各项工作。
3. 施工步骤柱上变压器的施工一般包括以下步骤:3.1. 基础施工1.准备基础:根据设计要求和施工图纸,对柱上变压器的基础进行准备工作,包括清理基础坑、设置模板和布置钢筋。
2.浇筑混凝土:在基础坑中浇筑混凝土,确保基础结实牢固。
3.等待混凝土固化:根据混凝土的固化时间,等待一定的时间,确保基础的承重能力。
3.2. 安装变压器1.就位柱上变压器:根据设计要求,将柱上变压器就位到基础上。
2.连接电缆:根据设计要求,将变压器与电缆进行连接。
3.安装接地装置:根据设计要求,安装变压器的接地装置,确保电气安全。
4.安装防雷装置:根据设计要求,安装变压器的防雷装置,提高系统的抗雷击能力。
5.进行试运行:在安装完成后,进行柱上变压器的试运行,检查其运行状态和性能。
3.3. 安装配套设备在柱上变压器施工完成后,还需要安装一些配套设备,以确保整个变压器系统的稳定和安全运行。
具体步骤包括:•安装悬挂式避雷器;•安装熔断器;•安装电流互感器;•安装电压互感器;•安装控制设备等。
4. 施工质量控制为了确保柱上变压器的施工质量,需要进行一系列的质量控制措施。
柱上变压器:Z
户外:A
户内:B
户外柱上变ZA,房屋式ZB
ZA-1(50~400KVA变压器)
10kv侧采用电缆或架空绝缘线引下,低压综合配电箱采用悬挂式安装,进线采用架空绝缘导线或相应载流量电缆,出线可采用架空绝缘导线或电缆引出。
安装方式:等高安装
低压综合配电箱:外形尺寸选用1350mm*700mm*1200mm,空间满足400kva及以下容量配电变压器的1回进线,3回馈线,计量,无功补偿、配电智能终端等功能,箱体外壳优先选用不锈钢材料,也可选用SMC(纤维增强型不饱和聚酯树脂材料)。
200kva以下变压器按200kva容量配置低压综合配电箱,200~400kva按400kva容量配置低压综合配电箱。
山区可选用10m等高秆,低压综合配电箱尺寸选用800*650*1200,空间满足200kva以下容量配电变压器的1回进线,2回馈线等智能终端安装要求。
10kv选用跌落式熔断器或封闭型熔断器。
断路器短路电流水平按8/12.5ka考虑,其他10kv设备短路电流水平均按20ka考虑。
低压综合配电箱采用悬挂式安装,下沿距离地面不低于2m,在农村、农牧区可降低至1.8m。
台区导线选择:电压器10千伏引下线一般选择:主干线至跌落式熔断器上桩选用JKLYJ-10/50架空绝缘导线,跌落式熔断器下桩至变压器选用ZC-YJV-8.7/15KV-3*35电缆或JKTRYJ-10/35导线。
变压器至低压综合配电箱出线选择:200kva及以下选用JKTRYJ-1/150架空绝缘导线或ZC-YJV-0.6/1KV-1*150单芯电缆,200~400kva选用JKTRYJ-1/300架空绝缘导线或ZC-EFR-0.6/1KV-300柔性电缆。
标识:警示牌,尺寸300*240mm
设备外观:SMC材质采用海灰B05,不锈钢采用亚光处理。
同杆架设线路横担之间最小垂直距离
400KVA低压综合配电箱出线
200KVA低压综合配电箱出线
柱上变压器杆型图(15m)ZA-1-CL(双杆户外侧装电缆下杆)
材料表
柱上变压器杆型图(12m)ZA-1-CL(双杆户外侧装电缆下杆)
材料表
柱上变压器杆型图(15m)ZA-1-CX(双杆户外侧装架空下杆)
材料表
柱上变压器杆型图(12m)ZA-1-CX(双杆户外侧装架空下杆)
材料表。
