机械制图——表达方法综合应用

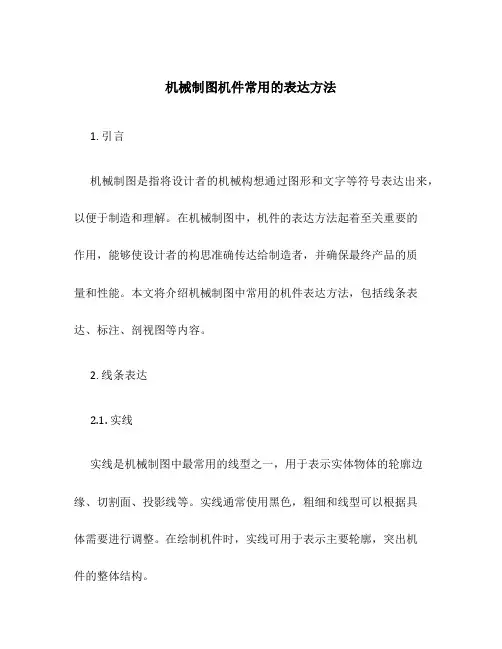

机械制图机件常用的表达方法1. 引言机械制图是指将设计者的机械构想通过图形和文字等符号表达出来，以便于制造和理解。

在机械制图中，机件的表达方法起着至关重要的作用，能够使设计者的构思准确传达给制造者，并确保最终产品的质量和性能。

本文将介绍机械制图中常用的机件表达方法，包括线条表达、标注、剖视图等内容。

2. 线条表达2.1. 实线实线是机械制图中最常用的线型之一，用于表示实体物体的轮廓边缘、切割面、投影线等。

实线通常使用黑色，粗细和线型可以根据具体需要进行调整。

在绘制机件时，实线可用于表示主要轮廓，突出机件的整体结构。

2.2. 隐线隐线用于表示实体物体内部的不可见部分。

在机械制图中，隐线通常使用虚线表示，以与实线相区分。

隐线的粗细和线型可以根据具体需要进行调整。

绘制隐线时，需要注意隐线的起止点和延伸方向，以确保正确表达机件的内部结构。

2.3. 焊缝线焊缝线用于表示机件的焊接部分。

焊缝线通常使用粗实线表示，并使用特定的符号表示焊缝的类型和位置。

在绘制焊缝线时，需要根据焊接的要求和标准进行标注，以确保焊接的质量和可靠性。

3. 标注3.1. 尺寸标注尺寸标注用于表示机件的几何尺寸。

在机械制图中，尺寸标注通常使用实线箭头和文字表示，箭头指向被标注的边或者线段，并通过文字注明对应的尺寸数值。

尺寸标注需要满足一定的标注规范和符号，以确保尺寸的准确表达和可读性。

3.2. 其他标注除了尺寸标注外，机械制图中还常常需要进行其他标注，如表面粗糙度标注、材料标注、公差标注等。

这些标注通过特定的符号和文字表示，以补充和完善机件的表达。

4. 剖视图剖视图用于表示机件内部结构和特定部位的详细细节。

在机械制图中，剖视图可以通过将机件切割并展开，或者通过使用剖面符号和剖面线来表示。

剖视图通常使用虚线表示切割面和被剖面的部分。

剖视图的绘制需要遵循一定的规范和方法，以确保剖视图的准确和清晰。

5. 总结本文介绍了机械制图中常用的机件表达方法，包括线条表达、标注、剖视图等内容。

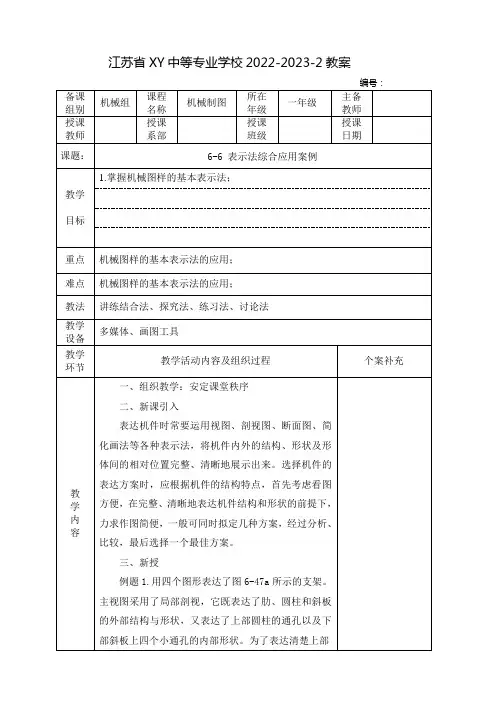

江苏省XY中等专业学校2022-2023-2教案
教学内容
d图
例3:
读懂已知物体第三角画法的三视图(图e)，转换成第一角画法，选择合适的表达方案。

（1）分析
由机件第三角画法的主、右、俯三视图可知，机件由底板和竖板组成，其中底板的基形体是长方体，下面带矩形槽(根部有圆角)，左、右前端带台阶孔，周边为圆角;竖板的基本形体也是长方体，中上部有半圆槽，前端带有半圆凸台，其根部及两侧均有圆角。

（2）表达方案
以第三角画法的主视图作为第一角画法的主视图，并作一局部剖视，以表达台阶孔内的结构;俯视图主要表达底板形状和孔的位置;左视图作全剖视，以表达底板和竖板的连关系以及槽、孔的贯通状况。

为突出表达可见结构和形状，不可见轮廓线省略不画，如图所示。

知识拓展
在对外交流中，常遇到国外第三角画法的图样，如图
教学内容所示。

由标题栏的投影符号可以看出，该图样采用了第三角画法，并用到了多个剖视图，其剖切位置用粗点画线表示（与我国国家标准不同）。

四、课堂小结
机械图样的基本表示法的应用
五、课堂练习
六、课后练习
学生完成习题册相关练习；
板
书
设
计
教后札记。

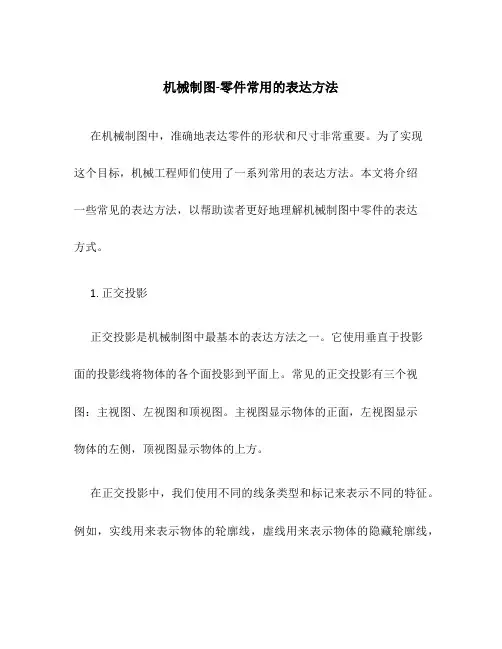

机械制图-零件常用的表达方法
在机械制图中，准确地表达零件的形状和尺寸非常重要。

为了实现
这个目标，机械工程师们使用了一系列常用的表达方法。

本文将介绍
一些常见的表达方法，以帮助读者更好地理解机械制图中零件的表达
方式。

1. 正交投影
正交投影是机械制图中最基本的表达方法之一。

它使用垂直于投影
面的投影线将物体的各个面投影到平面上。

常见的正交投影有三个视图：主视图、左视图和顶视图。

主视图显示物体的正面，左视图显示
物体的左侧，顶视图显示物体的上方。

在正交投影中，我们使用不同的线条类型和标记来表示不同的特征。

例如，实线用来表示物体的轮廓线，虚线用来表示物体的隐藏轮廓线，
圆点线用来表示物体的投影线。

此外，我们还可以使用箭头标记来表示额外的尺寸信息。

2. 剖视图
剖视图是一种将物体切割开来显示内部结构的表达方法。

它可以帮助人们更好地理解复杂零件的内部构造。

剖视图通常通过在相应的截面上用切割线来实现。

切割线由符号。

机械制图表达方法1. 引言机械制图是在机械设计过程中非常重要的一部分。

它通过图形的方式来表达设计意图和技术要求，为制造和组装过程提供准确的指导。

本文将介绍机械制图中常用的表达方法，包括标准图纸的格式和内容，以及一些常见的图纸符号和标注方法。

2. 标准图纸格式在机械制图中，通常使用国际标准ISO 128定义了图纸的格式和布局。

ISO 128规定了不同尺寸和方向的图纸的边界、标题栏、图框、图例等组成元素的大小和位置。

常见的图纸尺寸包括A1、A2、A3和A4，其中A4尺寸最常用。

标准图纸的格式如下：- 图框- 图例- 主视图- 副视图- 剖视图- 展开视图- 截面视图- 标注- 尺寸- 符号3.1 标题栏标题栏位于图纸的顶部，包含了图纸的标题、编号、版次、日期等信息。

标题栏的格式根据实际需要进行设计，但一般包括以下内容：•图纸标题：简短、明确地描述图纸内容的名称。

•图纸编号：唯一标识图纸的编号，方便索引和管理。

•版次：表示图纸的修订次数，每次修订都需要增加版次号。

•日期：表示图纸编制或修订的日期。

3.2 图框图框是图纸边缘的线框，用来界定图纸的边界。

根据ISO 128的规定，图框应包括外框线、内框线和其他辅助线。

图框的格式和外观可以根据需要进行设计，但一般需要包含以下内容：•绘图单位：表示图纸上的尺寸单位，如英寸、毫米等。

•比例尺：表示图纸上的尺寸与实际尺寸之间的比例关系。

•项目名称：表示图纸所属的项目名称。

•绘图者：表示图纸的编制者或批准者。

•编制日期：表示图纸的编制日期。

3.3 图例图例是图纸上用于解释各种图形符号、标注和尺寸的说明文字或图形。

它提供了图纸上使用的标准符号和标注的含义，便于读者理解图纸内容。

图例的内容根据实际需要进行设计，但一般包括以下内容：•符号：列出了在图纸上使用的各种符号及其含义。

•材料标记：列出了常见的材料标记符号及其对应的材料类型。

•尺寸标注：列出了常见的尺寸标注方法及其表示的意义。

机械制图的表达方法机械图样主要通过基本视图、剖视图、断面图和局部放大图进行表达，本节主要介绍基本视图的相关知识，剖视图和断面图的相关知识将在后面章节中进行详细介绍。

基本视图形成原理机械图样用一组视图，并采用适当的投影法表示机械零件内外结构形状。

视图是按正投影法(即机件向投影面投影)得到的图形，视图的绘制必须符合投影规律。

机件向投影面投影时，观察者、机件与投影面三者之间有两种相对位置：机件位于投影面和观察者之间时称为第一角投影法；投影面位于机件与观察者之间时称为第三角投影法。

我国国家标准规定采用第一角投影法。

基本视图是机械图样中最基本的图形，它是将物体放在三投影面体系中，分别向3个投影面作投射所得到的图形，即主视图、俯视图、左视图，如图8-2所示。

图8-2 三视图形成原理示意图基本视图的投影原则当机件的结构十分复杂时，使用三视图来表达机件就十分困难。

国标规定，在原有的三个投影面上增加3个投影面，使得整体6个投影面形成一个正六面体，它们分别是：右视图、主视图、左视图、后视图、仰视图和俯视图，各视图展开后都要遵循长对正、高平齐、宽相等的投影原则。

主视图：由前向后投影的是主视图。

俯视图：由上下投影的是俯视图。

左视图：由左向右投影的是左视图。

右视图：由右向左投影的是右视图。

-206-仰视图：由下向上投影的是仰视图。

后视图：由后向前投影的是后视图。

主视图的选择主视图是表达零件形状最重要的视图，其选择是否合理将直接影响其他视图的选择和看图是否方便，甚至影响到画图时图幅的合理利用。

一般来说，零件主视图的选择应满足【合理位置】和【形状特征】两个基本原则。

所谓【合理位置】通常是指零件的加工位置和工作位置；【形状特征】原则就是将最能反映零件形状特征的方向作为主视图的投影方向，即主视图要较多地反映零件各部分的形状及它们之间的相对位置，以满足清晰表达零件的要求。

其他视图的选择一般来讲，仅用一个主视图是不能完整反映零件的结构形状的，必须选择其他视图，包括剖视图、断面图和局部放大图等。

机械制图应用操作方法
机械制图是一种图形化的表达方法，用于表示物体的形状、尺寸与结构，并作为制造和组装物体的依据。

以下是一些机械制图的常见应用操作方法：
1. 理解图纸标准：熟悉和了解国家或行业标准的机械图纸符号、尺寸标注等基本要求，掌握图纸的绘制规范。

2. 理解图纸的图块：图块是指将整体的机械零件分解成几个部分，便于清楚地展示每个细节。

掌握图块的标准形式和符号，并将其正确应用于图纸中。

3. 绘制基本几何图形：机械制图中常见的图形包括直线、圆、弧、椭圆、多边形等。

学会使用绘图工具如直尺、圆规、量角器等工具，在图纸上准确地绘制这些基本几何图形。

4. 使用投影方法：机械制图中常用的投影方法包括主视图、俯视图、左视图、右视图等。

了解不同视图之间的关系，能够根据需要绘制出具体的视图。

5. 标注尺寸：机械制图中尺寸标注非常重要，它们表明了物体的实际尺寸。

学会使用标注工具，将尺寸标注清晰地添加到图纸中，并符合相应的标准。

6. 绘制零件细节：机械制图中还需要绘制零部件的细节，包括孔、键槽、螺纹等。

了解这些细节的符号和标记，并将它们准确地添加到零件图上。

7. 绘制装配图：机械制图中的装配图用于展示多个零件如何组装在一起。

学会使用装配图的符号和约定，并能够根据装配过程绘制出清晰的装配图。

8. 基本图纸阅读：学会阅读和理解机械图纸上的各种符号、标记和文字说明，能够正确解读图纸上的意义和信息。

以上是机械制图的一些基本应用操作方法，通过学习和实践这些方法，可以提高理解和应用机械图纸的能力。
