机械制图的表达方法培训讲义

机械制图基本知识一、培训范围本科主要讲述了机械制图中图纸幅面、比例、字体、图线、剖面符号、图样表达、尺寸标注、简单机械图样画法等的基本要求和规定。

二、培训目的了解机械制图中国家标准的有关规定，掌握识图中的各种注意事项,能够读懂基本的零件图、装配图,以及绘制简单的零件图。

三、培训内容1图纸幅面1.1绘制图样时，应优先采用下表中规定的图号，各图号幅面按约二分之一的关系递减.1.2图纸应画有图框，其格式如图2、图3、图4、图5所示，图2、图3为留有装订边的图框格式，图4、图5为不留装订边的图框格式。

在图纸上必须用粗实线画出图框。

1.3为了绘制的图样便于查阅和管理，每张图纸都必须有标题栏. 标题栏应位于图框的右下角，看图方向应与标题栏方向一致。

标题栏一般由更改区、签字区、名称及代号区、其他区组成，也可按实际需要增加或减少.1.4在装配图中一般应有明细栏，其一般配置在装配图中标题栏的上方,按由下而上的顺序填写.明细栏一般由序号、代号、名称、数量、材料、质量（单件、总计)、分区、备注等组成,也可按实际需要增加或减少。

2比例2.1绘制图样时所采用的比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比，即图形的大小与机件的实际大小之比。

2.2绘制图样一般采用下表中规定的比例。

2.3注意：1）绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写。

当某个视图需要采用不同的比例时,必须另行标注。

2）当图纸中孔的直径或板的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。

3）画图时比列不可随意确定，应按照上表选取，尽量采用1:1的比例画图.4）图样不论放大或缩小,图样上标注的尺寸均为机件的实际大小，而与采用的比例无关。

3字体3.1图样中书写的字体应做到：字体端正、笔画清楚、排列整齐、间隔均匀。

汉字应用长仿宋体书写。

3.2字体的号数，即字体的高度（单位为毫米)，分为20、14、10、7、5、3。

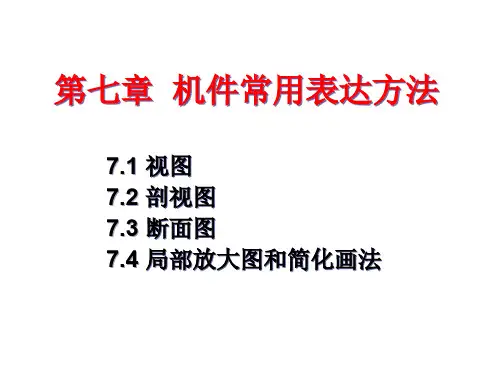

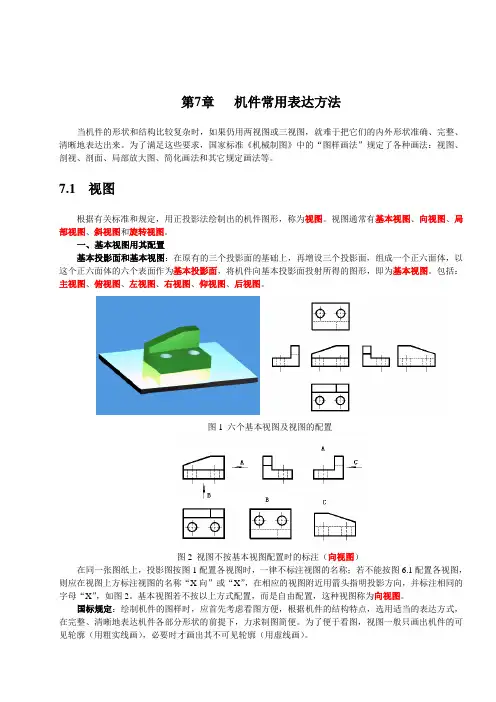

第7章机件常用表达方法当机件的形状和结构比较复杂时，如果仍用两视图或三视图，就难于把它们的内外形状准确、完整、清晰地表达出来。

为了满足这些要求，国家标准《机械制图》中的“图样画法”规定了各种画法：视图、剖视、剖面、局部放大图、简化画法和其它规定画法等。

7.1视图根据有关标准和规定，用正投影法绘制出的机件图形，称为视图。

视图通常有基本视图、向视图、局部视图、斜视图和旋转视图。

一、基本视图用其配置基本投影面和基本视图：在原有的三个投影面的基础上，再增设三个投影面，组成一个正六面体，以这个正六面体的六个表面作为基本投影面，将机件向基本投影面投射所得的图形，即为基本视图。

包括：主视图、俯视图、左视图、右视图、仰视图、后视图。

图1 六个基本视图及视图的配置图2 视图不按基本视图配置时的标注（向视图）在同一张图纸上，投影图按图1配置各视图时，一律不标注视图的名称；若不能按图6.1配置各视图，则应在视图上方标注视图的名称“X向”或“X”，在相应的视图附近用箭头指明投影方向，并标注相同的字母“X”，如图2。

基本视图若不按以上方式配置，而是自由配置，这种视图称为向视图。

国标规定：绘制机件的图样时，应首先考虑看图方便，根据机件的结构特点，选用适当的表达方式，在完整、清晰地表达机件各部分形状的前提下，力求制图简便。

为了便于看图，视图一般只画出机件的可见轮廓（用粗实线画），必要时才画出其不可见轮廓（用虚线画）。

二、局部视图将机件的某一部分向基本投影面投射所得的视图，称为局部视图。

画局部视图应注意的问题：在一般情况下，应于局部视图上方标注视图的名称“X向”或“X”，在相应的视图附近用箭头指明投影方向，并标注相同的字母“X”；当局部视图按投影关系配置时，中间又没有其它图形隔开时，可省略标注。

局部视图的断裂边界通常用波浪线表示。

当局部视图所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。

用波浪线作断裂线时，波浪线不应超过断裂机件的轮廓线，应画在机件的实体上，不可画在机件的中空处。

机械制图知识培训讲义一、定义准确地表达物体的形状、尺寸及其技术要求的图形，称为图样。

机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

工程技术人员必须掌握这种技术语言，具备画图和看图的能力，也应该具备计算机绘图的能力。

对于生产一线的生产工人要求能够看懂图样，并按照图样的要求制作出产品。

机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等。

零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理。

二、机械图样的配置内容图样的配置内容很多，如：图纸幅面、字体、比例、图线、标题栏、明细表、管理要求等。

在这里我主要讲一下图线。

图线是图样的基础。

绘制图样时，合理运用图线是正确表达设计思想的重要保证。

各种图形都是由不同的图线组成，不同型式的图线代表着各自不同的含义，一次来表达与识别图样的结构特征和相关要求。

GB/T17450-1998《技术制图图线》中规定了15种基本线型。

机械图样只用了其中的四种即：实线、虚线、点划线、双点划线。

图线的宽度分为粗线、中粗线、细线三种。

机械图样上多采用两种线宽即：粗线、细线。

各基本线型的应用A粗实线：（1）可见棱边线（2）可见轮廓线（3）.相贯线（4）剖切符号线B细实线(1)过渡线(2)尺寸线(3)尺寸界线(4)尺寸线的起止线(5)指引线和基准线(6)剖面线(7)零件成型前的折弯线C虚线(1).不可见棱边线(2)不可见轮廓线D点划线1.轴线2.对称中心线3.孔系分布的中心线4.分度圆（线）E双点划线(1).中断线(2).相邻辅助零件的轮廓线(3).轨迹线(4).成型前轮廓线三、视图1、投影法是机械制图中图样表达的基础，所要绘制的零件应通过投影法中真实的投影关系来获取图形，从而反映零件的具体结构。

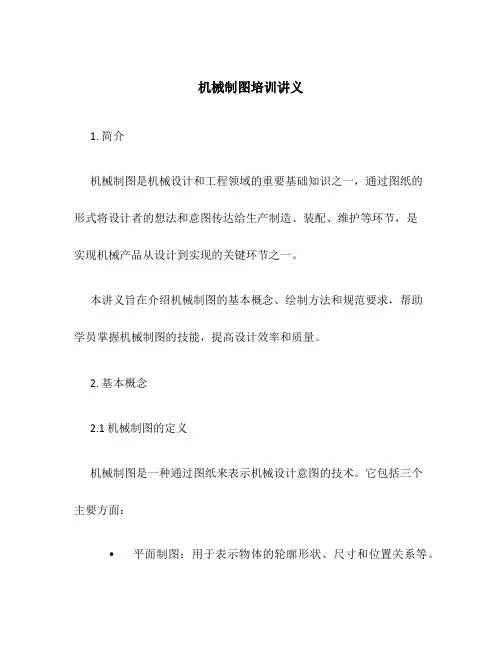

机械制图培训讲义1. 简介机械制图是机械设计和工程领域的重要基础知识之一，通过图纸的形式将设计者的想法和意图传达给生产制造、装配、维护等环节，是实现机械产品从设计到实现的关键环节之一。

本讲义旨在介绍机械制图的基本概念、绘制方法和规范要求，帮助学员掌握机械制图的技能，提高设计效率和质量。

2. 基本概念2.1 机械制图的定义机械制图是一种通过图纸来表示机械设计意图的技术。

它包括三个主要方面：•平面制图：用于表示物体的轮廓形状、尺寸和位置关系等。

•剖视图：通过切割物体来显示其内部结构和细节。

•组装图：用于表示多个零部件的装配关系和装配顺序。

2.2 制图工具和材料在机械制图中，常用的制图工具和材料有：•绘图纸：通常使用A3或A4纸张，用于绘制图纸。

•铅笔和橡皮擦：用于绘制轮廓线和修正错误。

•直尺和量规：用于测量和绘制尺寸。

•三角板：用于绘制直线和角度。

•速画板和钢笔：用于绘制精确的直线和曲线。

2.3 常用符号和标记在机械制图中，使用一些常用符号和标记来表示特定的意义，包括：线段、箭头、尺寸标注、文字注释等。

例如，实线用于表示实体轮廓；虚线用于表示截面或隐藏部分；箭头用于标注尺寸和方向等。

3. 绘图方法和规范3.1 绘图准备在进行机械制图之前，需要进行必要的准备工作，包括确定图纸尺寸、选择合适的绘图工具和材料等。

3.2 平面制图平面制图包括主视图、剖视图和局部放大等内容。

主视图是最常用的表达方式，用于展示物体的外部形状和尺寸。

在进行主视图制图时，需要确定投影方法、选择视角和标注尺寸等。

剖视图用于展示物体的内部结构和细节，通常在主视图无法完全表达时使用。

局部放大主要用于放大某一部分特定的细节，帮助观察和理解。

3.3 组装图在进行机械组装图时，需要确定总装零件和部件关系，在图纸中使用虚线表示零件的位置和安装方式。

3.4 标注和注释在制图过程中，需要进行必要的标注和注释，包括尺寸标注、文字说明、符号标识等。

尺寸标注是机械制图中的重要内容，用于表达零件尺寸和位置关系，通常有直接和间接两种标注方法。
