chb系列1-2(1)温控仪表说明书

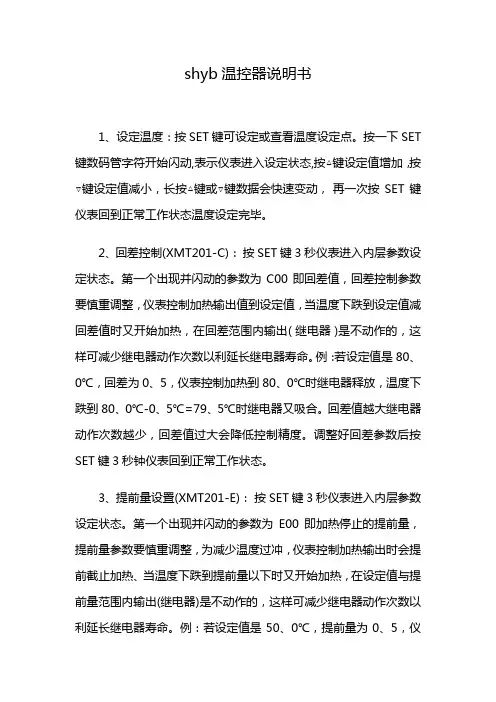

shyb温控器说明书
1、设定温度：按SET键可设定或查看温度设定点。

按一下SET 键数码管字符开始闪动,表示仪表进入设定状态,按△键设定值增加，按▽键设定值减小，长按△键或▽键数据会快速变动，再一次按SET键仪表回到正常工作状态温度设定完毕。

2、回差控制(XMT201-C)：按SET键3秒仪表进入内层参数设定状态。

第一个出现并闪动的参数为C00即回差值，回差控制参数要慎重调整，仪表控制加热输出值到设定值，当温度下跌到设定值减回差值时又开始加热，在回差范围内输出( 继电器 )是不动作的，这样可减少继电器动作次数以利延长继电器寿命。

例：若设定值是80、0℃，回差为0、5，仪表控制加热到80、0℃时继电器释放，温度下跌到80、0℃-0、5℃=79、5℃时继电器又吸合。

回差值越大继电器动作次数越少，回差值过大会降低控制精度。

调整好回差参数后按SET键3秒钟仪表回到正常工作状态。

3、提前量设置(XMT201-E)：按SET键3秒仪表进入内层参数设定状态。

第一个出现并闪动的参数为E00即加热停止的提前量，提前量参数要慎重调整，为减少温度过冲，仪表控制加热输出时会提前截止加热、当温度下跌到提前量以下时又开始加热，在设定值与提前量范围内输出(继电器)是不动作的，这样可减少继电器动作次数以利延长继电器寿命。

例：若设定值是50、0℃，提前量为0、5，仪
表控制加热到49、5、0℃时继电器释放，温度下跌到50、0℃-0、5℃=49、5℃时继电器又吸合。

提前量越大继电器动作次数越少，提前量过大会降低控制精度。

调整好提前量参数后按SET键3秒钟仪表回到正常工作状态。

TCP系列 智能温度控制仪使用说明书首先感谢你选用赫明产品，CH系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作为主控单元，采用多重数字滤波电路、干扰自动恢复、PID控制及自整定等功能。

产品具有测量精度高、控温准确稳定、抗干扰能力强、操作简单等优点、此款仪表适应性广、性价比极高。

产品符合《Q/320401HBD001-2000XMT系列PID智能温度调节仪》标准的要求□ 产品编制说明CH □ □ □ □ □ □ □ □ □ □ □（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）□ 尺寸单位：毫米□ 面板各部分说明1、设定键2、左移键3、设定值加键4、设定值减键5、设定值窗口6、采样值窗口7、输出指示灯 8、报警1指示灯 9、报警2指示灯□操作1、在PID参数设定方式，每按一次（SET）键，将按顺序显示下表参数，但是根据订货规格，有些参数可能不出现，初始值也可能有所不同。

2、如需位式控制，请修改下列参数为Pv＝0 Dv＝下回差值，SPv＝0（无需回差值，则Dv＝0）2、自整定的准确使用控温精度对仪表而言关键是PID的参数要选择合理，但由于各种加热对象差异很大，PID参数也相差甚大，对非专业人士，可以通过自整定来达到较为理想的控温较果。

在参数自整定之前，先确定该控制系统是否允许在位式控制状态下（控制量是0%或100%）工作，若不允许，PID参数就须采用手工设置。

本仪表自整定的专家经验公式是根据自整定启动后的两次过冲幅值及自整定过程所用的时间经过运算后得出来的，因此启动自整定时测量值越是小于设定值，则自整定的效果越理想。

自整定过种中不要有异常的扰动（如负载的变化，打开箱门）和修改相关的参数（如测量值）的情况。

自整定给出的参数在某些情况下可能并不是最佳的，因此用户在某些使用过程中还须在此基础上进一步修改。

3、PID参数的手工整定当系统因环境温度变化很多或系统本身的差别造成系统控温达不到使用要求时，可依以下几种情况对PID参数进行调节，以达到使用要求：a)当系统在比例带范围内加热很少而又要冲温时，应增大比例带P。

温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。

二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。

三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。

四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。

当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。

4.2 湿度控制：当被测环境湿度超过设定湿度上限时。

如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。

当被测环境湿度超过设定湿度上限时。

如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。

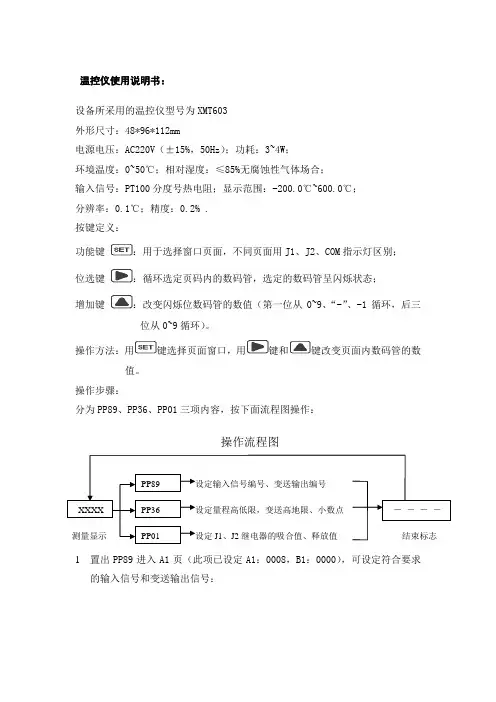

温控仪使用说明书：设备所采用的温控仪型号为XMT603 外形尺寸：48*96*112mm电源电压：AC220V （±15%，50Hz ）；功耗：3~4W ； 环境温度：0~50℃；相对湿度：≤85%无腐蚀性气体场合； 输入信号：PT100分度号热电阻；显示范围：-200.0℃~600.0℃； 分辨率：0.1℃；精度：0.2% . 按键定义： 功能键 ：用于选择窗口页面，不同页面用J1、J2、COM 指示灯区别； 位选键 ：循环选定页码内的数码管，选定的数码管呈闪烁状态； 增加键：改变闪烁位数码管的数值（第一位从0~9、“-”、-1循环，后三位从0~9循环）。

操作方法：用键选择页面窗口，用键和键改变页面内数码管的数值。

操作步骤：分为PP89、PP36、PP01三项内容，按下面流程图操作：1 置出PP89进入A1页（此项已设定A1：0008，B1：0000），可设定符合要求的输入信号和变送输出信号：PP01PP89PP36 XXXX 设定输入信号编号、变送输出编号 设定量程高低限，变送高地限、小数点 设定J1、J2继电器的吸合值、释放值― ― ― ― 测量显示结束标志操作流程图2置出PP36进入A2页（此项已设定A2：0000，B2：0000，C2：0000，D2：0000 ，E2：0001），确定输入信号对应的显示范围和变送输出范围：测量显示结束标志设定显示范围、变送输出、小数点要求如下：1)通常，A2页，B2页必须为0000，特殊修要修正时，A2页用于量程平移修正，适当填入正数或负数，修正后显示值=修正前显示值+A2页的值。

B2页用于量程满值修正，适当填入正数或负数，可使量程变大或变小，0值不变。

2)C2页填入变送低限值，D2页填入变送高限值。

3)E2页用于确定小数点位置，0001；0002；0003对应显示XXX.X、XX.XX、X.XXX；0004以上无小数点显示。

3 置出PP01进入A3页（此项由用户根据需要自行设定），通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警或二位式、三位式控制，满足现场使用要求。

C H B系列温控仪表说明书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT23. 继电器触点输出。

触点AC 3A/220V4.逻辑电平（用于固态继电器）DC 0~12V 电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出②逻辑电平输出 ③ 零触发输出NLJOUTOUTLRSSRN仪表自整定功能启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。

2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。

再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。

3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态 自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。

新的PID 参数可在仪表上查找。

CHB 系列 智能温度控制仪 使用说明书 首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。

产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标位：毫米⑴ 设定键（SET ）⑵ 移位键（R/S ）⑶ 减值键（Ⅴ） ⑷ 增值键（Λ） ⑸ 测量值显示单 元（PV ）⑹ 设定值显示单元（SV ） ⑺ 控制输出1指示灯（OUT1,绿色） ⑻ 控制输出2指示灯（OUT2,绿色） ⑼ 报警指示灯（ALM ,红色） ⑽ 自整定指示灯（AT ，红色）操作进入每一种状态的操作程序地 址：江苏省常州市新北区天安工业村A 加6楼总 机：05 销售热线：05售后服务：05传 真：05E-mail ： 网 址：H 版本号/修改号：1/2SPv=0 （无需回差值，则dv=0）。

恒温恒湿试验仪器操作手册目标本文档旨在提供有关恒温恒湿试验仪器的操作指南，以帮助用户正确、高效地使用该设备。

1. 引言恒温恒湿试验仪器用于模拟不同环境条件下的温度和湿度，以检测产品在这些条件下的性能和可靠性。

本操作手册将介绍如何正确操作恒温恒湿试验仪器。

2. 设备概述恒温恒湿试验仪器由以下主要部件组成：- 控制面板：用于设置和调节温度和湿度参数。

- 内腔：用于放置待测试产品的测试区域。

- 传感器：用于监测和测量内腔内的温度和湿度。

- 水箱：用于提供和调节试验室中的水分。

3. 操作流程请按照以下步骤正确操作恒温恒湿试验仪器：1. 开启电源并确保设备已经连接到稳定的电源供应。

2. 打开设备的控制面板。

3. 选择所需的温度和湿度参数，并进行设置。

根据产品要求和试验目的，选择合适的温湿度范围。

4. 将待测试产品放置到内腔中，并确保产品与传感器之间的距离足够，以保证准确的温湿度测量。

5. 关闭内腔门，并确保门口密封严密。

6. 确认设备的工作状态，包括温度和湿度参数。

7. 开始试验，并持续监测和记录试验过程中的温度和湿度变化。

8. 完成试验后，关闭设备并将产品取出。

4. 注意事项- 在操作设备前，请确保已阅读并理解本操作手册。

- 在设置温度和湿度参数前，请根据产品要求和试验目的进行合理的选择。

- 在打开和关闭设备时，需轻柔操作，以免造成损坏或误操作。

- 在试验过程中，注意监测内腔的温湿度变化，并及时采取措施调整。

- 使用恒温恒湿试验仪器时，请遵守相关安全操作规范，确保操作人员和设备的安全。

- 如有任何疑问或问题，请及时联系设备供应商或技术支持人员。

5. 总结本操作手册介绍了恒温恒湿试验仪器的基本操作流程和注意事项。

正确操作设备可以确保试验结果的准确性和可靠性，同时保护设备和操作人员的安全。

请在使用设备前详细阅读本手册，并遵循相关指示进行操作。

接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图1 图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 则仅有一对常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT2为同时输出3. 继电器触点输出。

触点AC 3A/220V （阻性负载）4.逻辑电平（用于固态继电器）DC 0~12V ，输出的最大电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出(NO ：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出NLJOUTOUTG1G2LNOUTLRSSRN仪表自整定功能 启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。

2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。

再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。

3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。

新的PID 参数可在仪表上查找。

AT开始AT结束AT计算SVPVON ON OFF OFFPID控制ON-OFF控制CHB 系列 智能温度控制仪使用说明书首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。

产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标额定电压 180V ～240V ，50Hz 电源功耗 5W 准确度等级 1级 分辨率 1℃环境温度 0℃～50℃ 相对湿度 35%～85%（无冷凝） 接线方式接线端子产品符合《Q/320401HBD001-2000XMT 系列PID 智能温度调节仪》标准的要求型号编制说明CHB □ □ □ □ □ □ □ □ □ □ □ (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)序 号 名 称 说 明⑴ 外 型 401: 48mm*48mm*100mm 402: 48mm*96mm*65mm 702: 72mm*72mm*85mm 902: 96mm*96mm*65mm ⑵ 控制方式 0：PID 控制 1: 位式控制 ⑶ 输入方式 1：热电偶输入 2：热电阻输入 ⑷ 输出方式 1：断续输出⑸ 制冷方式 0: 无制冷 1：位式制冷 2：比例制冷 ⑹ 报警方式 0:无报警 1:上限报警 2:下限报警 ⑺ 输入类型 1：K 分度 2：E 分度 3：Pt100 4：Cu50 6：J 分度 ⑻输出类型1：继电器触点开关输出 2:逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管） ⑼制冷类型0：无制冷输出 1：继电器触点开关输出 2：逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管）®地 址：江苏省常州市新北区天安工业村A 加6楼总 机：9 销售热线：7 售后服务：2 传 真：2E-mail ：网 址：Http/版本号/修改号：1/2B B -239105612O U T 113114O U T 2G1 -G1 -G2 +G2 +AC220V50Hz18+147A。

接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图1 图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 则仅有一对常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT2为同时输出3. 继电器触点输出。

触点AC 3A/220V （阻性负载）4.逻辑电平（用于固态继电器）DC 0~12V ，输出的最大电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出(NO ：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出NLJOUTOUTG1G2LNOUTLRSSRN仪表自整定功能 启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。

2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。

再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。

3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。

新的PID 参数可在仪表上查找。

CHB 系列 智能温度控制仪 使用说明书 首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。

它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。

产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标型号编制说明CHB □ □ □ □ □ □ □□ □ □ □ 单位：毫米⑴ 设定键（SET ） ⑵ 移位键（R/S ） ⑶ 减值键（Ⅴ） ⑷ 增值键（Λ）®地 址：江苏省常州市新北区天安工业村A 加6楼 总 机：9销售热线：7售后服务：2传 真：2E-mail ： 网 址：Http/ 版本号/修改号：1/2B B -239105612O U T 113114O U T 2G1 -G1 -G2 +G2 +AC220V50Hz18+147A。

恒温恒湿恒压培养箱温控装置使用说明书使用说明书1. 产品概述恒温恒湿恒压培养箱温控装置是一种专为实验室和科研机构设计的高精度温度和湿度控制装置，旨在提供稳定的温湿度环境，以满足各种生物学、制药学和实验室需要。

本使用说明书详细介绍了如何正确操作恒温恒湿恒压培养箱温控装置，以确保最佳的使用效果和安全性。

2. 设备安装在开始使用恒温恒湿恒压培养箱温控装置之前，请确保设备已正确安装并连接电源。

插头应连接到相应的电源插座，电源电压需符合设备标识上的电压要求。

另外，确保设备周围没有阻塞物和易燃物，以保证通风良好和安全操作。

3. 温控操作3.1 温度设置首先，按下电源开关，打开恒温恒湿恒压培养箱温控装置。

在控制面板上找到温度设置按钮，通过向上或向下按钮调整期望的温度值。

在确认设置完成后，按下确认按钮，并等待系统将温度稳定在设置的值上。

3.2 温度校正为了确保温度的准确性，我们建议在使用前定期进行温度校正。

校正步骤如下：- 将标准温度计放置在容器内，关闭恒温恒湿恒压培养箱温控装置的门。

- 打开温度校正功能，并等待系统进行温度校正。

- 在温度校正完成后，对比标准温度计的读数和恒温恒湿恒压培养箱温控装置显示屏上的读数，如有差异，可使用校正功能进行调整。

4. 湿度控制4.1 湿度设置在控制面板上找到湿度设置按钮，通过向上或向下按钮调整期望的湿度值。

在确认设置完成后，按下确认按钮，并等待系统将湿度稳定在设置的值上。

4.2 水箱管理恒温恒湿恒压培养箱温控装置配备了一个水箱，用于提供湿度所需的水分。

在使用前，请确保水箱中有足够的水。

定期检查水箱的水位，如水位过低，应添加适量的水。

5. 压力控制恒温恒湿恒压培养箱温控装置具有压力控制功能，通过控制空气流入和流出的速度，确保箱内的压力稳定。

用户可以通过控制面板上的压力调节器进行调整。

6. 预警和故障排除恒温恒湿恒压培养箱温控装置具有智能的预警和故障检测功能。

当温度、湿度或压力超出预设范围时，系统将自动发出警报。

）3、技术规格电源：85~265VAC、50Hz、7.5W使用环境：0~50 ℃10~85％RH（不结露）数字显示：5位红色LED显示显示范围：-19999~50000，超载时显示.显示分度间距：1、2、5小数点位置：可选择的5个不同位置传感器电压：10V/150mA输入信号：0~±25mV采样速度：10次/秒最大显示分度数：10000上电时显示倒计时9~0开机画面上电自动清零：自动清零范围取决于参数的范围。

比较控制输出：6种比较方式，通过设置选择：表示总值>比较设定值时输出：表示总值<比较设定值时输出：表示总值与给定值的正偏差>比较设定值时输出：表示总值与给定值的负偏差>比较设定值时输出：表示总值与给定值的偏差绝对值>比较设定值时输出：表示总值与给定值的偏差绝对值<比较设定值时输出尺寸接线端子图:5、参数一览表4、安装与接线第1组参数6、操 作6.2 参数设置说明仪表的参数分为2组，每个参数所在组在第5章《参数一览表》中列出。

★ 第1组参数之后及第2组参数均受密码控制，未设置密码时不能进入 ★、、 参数是否受密码控制可以通过参数选择。

设置为OFF 时，不受密码控制；设置为ON 时，若未设置密码，虽然可以进入、修改，但不能存入。

进入参数设置状态后，若1分钟以上无按键操作，仪表将自动退出设置状态。

6.3 比较控制输出比较值的设置方法 比较值在第1组参数。

① 按住设置键2秒以上不松开，进入设置状态，仪表显示② 单次按下键可以顺序选择本组其它参数③ 按键调出当前参数的原设定值，闪烁位为修正位④ 通过键移动修改位， 键增值、 键减值，将参数修改为需要的值⑤ 按键存入修改好的参数，自动转到下一参数。

若为本组最后1个参数，按键后将转到本组第1个参数。

重复② ~ ⑤步，可设置本组的其它参数。

★ 如果修改后的参数不能存入，是因为 参数被设置为ON ，使该参数受密码控制，应先设置密码。

TCH902温控仪说明书
使用说明书
请参照下列代码表确认送达产品是否和您选定的型号完全一致。

此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。

清除显示器上污渍请用软布或棉纸。

显示器易被划伤，禁止用硬物擦拭或触及。

禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。

控制模式
0：无
2：PID正作用(冷却型)
4：PID反作用(加热型)
8：PID/PID(加热/冷却型)
报警输出
0：无报警
3：上限绝对值报警(带保持功能)
6：下限偏差值报警
5：上限偏差值报警
4：下限绝对值报警(带保持功能)
7：上/下限偏差值报警1：上限绝对值报警
8：上限偏差值报警(带保持功能)
2：下限绝对值报警
9：下限偏差值报警(带保持功能)
3：上限绝对值报警(带保持功能)A：上/下限偏差值报警(带保持功能)
4：下限绝对值报警(带保持功能)B：上/下限偏差值区间报警
5：上限偏差值报警⑤输出
6：下限偏差值报警(加热）
7：上/下限偏差值报警
0：无输出
8：上限偏差值报警(带保持功能)R：继电器
9：下限偏差值报警(带保持功能)
V：逻辑输出(用于控制）
A：上/下限偏差值报警(带保持功能)
G：可控硅过零开关(用于控制晶闸管)
B：上/下限偏差值区间报警
C：上/下限绝对值区间报警(ALM2输出关闭
D：上/下限偏差值区间报警(ALM2输出关闭)
T：用户特殊要求
E：上限绝对值和下限偏差值区间报警(ALM2输出关闭)
H：上/下限偏差值报警(ALM2输出关闭)。

温控器接线图POWER UP PROCEDURE启动程序Verify all electrical connections have been properly made before applying power to the instrument.If the instrument is being powered for the first time, it may be desirable to disconnect the controller output connections. The instrument will be into control following the power up sequence and the output(s) may turn ON. During power up, a self-test procedure is initiated during which all LED segments in the two front panel displays appear and all LED indicators are ON. When the self-test procedure is complete, the instrument reverts to normal operation如果仪器首次被驱动的,它可能要断开控制器输出连接。

仪器会进入控制启动序列和后输出)可能打开。

在启动期间,自测过程启动期间所有LED。

自测过程完成后,仪器返回正常的操作。

.Note: A delay of about 3 seconds, when power is first applied, will be seen before the displays light up注意:延迟约3秒,当电源是第一次应用,将见过显示点亮.3.1.2 KEYPAD OPERATIONAUTO/MANUAL KEYThis key is used to:1. Enter the Auto/Manual mode and vice versa.2. Used to activate the Auto Tune mode.3. Used to confirm a change in the Program mode.自动/手动键这把键是用来:1。

HRQB温控器使用说明一、温控器的安装1.选择一个适合的位置安装温控器，确保它与室内的温度及湿度传感器能够正常交互。

2.将温控器的电源线与电源插座连接，确保供电正常。

3.配对温控器与空调系统，确保它们之间的通信稳定。

二、温控器的基本操作1.开机与关机：按下温控器的开关按钮开机，屏幕将会显示当前的室内温度和湿度。

再次按下开关按钮可关闭温控器。

2.温度调节：使用温控器上的温度调节按钮，您可以根据个人需求调整设备的温度设定。

每次按下调节按钮，温度设定值将上升或下降1度，长按可快速调整。

（注意：请不要将温度设定值调得太低或太高，以避免过度耗能或不舒适的其它问题。

）3.模式选择：温控器提供多种模式可供选择，包括自动模式、制冷模式和制热模式等。

您可以根据当前需要选择合适的模式。

（注意：在不同季节选择不同的模式，以获得最佳的舒适感。

）4.定时功能：温控器还提供定时功能，您可以预设定时开关机时间，以达到节能和舒适的目的。

（注意：在离开办公室或睡觉时，建议使用定时功能，最大程度地减少不必要的能源浪费。

）三、高级功能介绍1.能耗统计：温控器能够实时记录室内空调的能耗情况，您可以通过屏幕上的菜单查看具体数据，以便及时调整能源使用策略。

2.联网功能：温控器支持联网功能，您可以通过手机APP或者云端平台远程控制设备。

无论何时何地，都能够实现智能化的温度控制。

3.人体感应：温控器还配备了人体感应功能，当室内没有人时，它会自动调整空调的工作状态，以降低能源消耗。

四、常见问题解决1.温控器出现故障怎么办？2.温控器显示屏无显示怎么办？请检查温控器与电源的连接是否正常，以及是否设置了合适的亮度。

3.温控器无法与空调系统通信怎么办？请确认温控器与空调系统的配对过程是否正确，确保二者之间信号的稳定传输。

总结：。

CH系列数字控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并请妥善保存，以便随时参考。

警告●如果仪器失效或发生错误，可能引起系统故障，安装外部保护电路以防此类事故发生。

●为防止触电，失火或仪器失效，所有接线完成后方可供电。

●为防火，防爆或仪器失效，请在仪器所允许的范围内使用。

●严禁在有易燃、易爆气体的场所中使用该仪器。

●为防止触电，严禁触摸高压组件，如接线端子。

●为防止出现故障，严禁自行拆开，修理或修改仪器。

◆概述CH系列温度控制器有以下几个主要特点：✧双排分别显示测量值和设定值✧热电偶、热电阻、线性信号万能输入✧硬件RS485光电隔离通信接口支持MODBUS/RTU协议✧PID控制, 自整定功能✧自动/手动模式可选✧RAMP斜坡曲线控制功能✧提供DC24V馈电输出,给外部变送器供电✧光电隔离外部触点输入实现第二级菜单设定和其他功能✧主路控制输出：继电器,逻辑输出,电压,电流连续输出✧加热/制冷功能可选✧用户可以自行设定测量范围的上/下限✧可自行设定最大输出功率✧两路可编程式报警✧摄氏／华氏(℃/℉)温度单位转换◆定货代码请仔细参考以下定货代码,在定单中准确阐明所需的功能,以免出现歧义。

同时，收货后请核对所需仪表是否与此代码一致。

型号举例: CH 902 F K02 - M *AN – NN此型号表示出厂设置为:K信号输入，量程0-400?，继电器接点输出，带1路上限偏差报警，尺寸为96*96mm, 并附有AT功能，PID动作的万能输入仪表。

注：若需其它特殊功能，如自动/手动转换;RS485通信;RAMP功能等请在定单中另附说明。

◆各项功能描述⏹输入本仪表可设定为以下几种输入信号:✧IEC 584 热电偶输入信号量程区间代码量程(?)精度01 0 ~ 2000.1/1?02 0 ~ 4000.1/1?03 0 ~ 6000.1/1?04 0 ~ 8000.1/1?05 0 ~ 10000.1/1?06 0 ~ 12000.1/1?K07 0 ~ 13720.1/1?01 0 ~ 2000.1/1?02 0 ~ 4000.1/1?03 0 ~ 6000.1/1?04 0 ~ 8000.1/1?05 0 ~ 10000.1/1?J06 0 ~ 12000.1/1?01 0 ~ 16000.1/1?R* 02 0 ~ 17690.1/1?01 0 ~ 16000.1/1?S* 02 0 ~ 17690.1/1?01 400 ~ 18200.1/1?B* 02 0 ~ 18200.1/1?01 0 ~ 8000.1/1?E 02 0 ~ 10000.1/1?01 0 ~ 12000.1/1?N 02 0 ~ 13000.1/1?01 0.0 ~ 400.00.1/1?02 0.0 ~ 100.00.1/1?03 0.0 ~ 200.00.1/1?T04 0.0 ~ 350.00.1/1?✧IEC 751 热电阻输入信号量程区间代码量程(?)精度01 -199.9 ~ 649.00.1?02 -199.9 ~ 200.00.1?05 -100.0 ~ 200.00.1?08 0.0 ~ 200.00.1?Pt100订货代码为D10 0.0 ~ 500.00.1?01 -50 ~ 100.00.1?02 -50 ~ 150.00.1?03 -50 ~ 50.00.1?04 0.0 ~ 50.00.1?05 0.0 ~ 100.00.1?Cu50订货代码为C 06 0.0 ~ 150.00.1?✧线性信号输入信号代码量程精度电压0/1-5V V-1999~9999 0.2%F.S.电流0/4-20mA A-1999~9999 0.2%F.S 注：线性信号输入量程可自由设置，仪表显示及控制将与输入信号自动对应。

温湿度控制仪使用说明书温湿度控制仪，具有温湿度同时数字显示，控制值分别显示、定时打印记录等功能，仪表同时具有电压监测功能，缺水保护功能（内部有水位传感器输入接口，只要配接水位传感器，就可以适用需要缺水指示或报警的场合），内置循环定时器，使控制更加灵活，设备配上该仪表，将使其具有很高的自动控制功能。

一、主要技术指标1.1控温范围：0℃----50℃1.2控温灵敏度：±0.5℃控湿灵敏度：±2%RH1.3测温准确度：±0.3℃测湿准确度：5% ~ 7%RH1.4温、湿度控制值及上、下限：可以由用户根据需要设定。

1.5打印记录定时范围：0---999秒可设定。

1.6循环定时器定时范围：工作时间0---9.9分钟、停止时间0---9.9分钟。

1.7上位机通信定时范围：0---9.9分钟。

1.8上限工作延时设定范围：0---9.9分钟。

1.9控温输出功率：电压220V±10%AC、电流5A；控湿输出功率：电流3A；风机输出功率：电流1A。

1.10仪表工作环境条件：0℃---±45℃，相对湿度不大于85%。

1.11仪表工作电压：220V±10%；仪表功耗：<6瓦。

1.12温、湿度传感器：（智能型）1.13仪表安装开空尺寸：1 50×75（mm）。

1.14仪表外形尺寸：160×80×170（mm）。

1.15仪表重量：<1kg1.16打印机：(可扩展)二、工作原理本仪表将干、湿温传感器的等效信号转成相应的数字信号，再由微处理器进行处理后显示和智能控制。

（用户如需定时打印温度和湿度，仪表可扩展时钟和打印机接口。

扩展后，仪表能根据设定的打印时间，定时打印“年、月、日、时、分”和当时的温度、湿度。

使用时应把仪表后面板标有打印机接口（R、T）字样的两个接线端与打印机后面板对应的接线端相连，并把220V交流电源接到打印机后面板标有相，中的接线端。
