温控器说明书尊敬的用户：感谢您选择使用我们的温控器产品。
为了确保您能正确并方便地使用该产品，我们特别为您撰写了以下说明书。
请在使用前仔细阅读本说明书，并按照操作指南正确操作。
一、产品概述我们的温控器是一款先进的智能控制设备，可实现对温度的精确控制和调节。
采用先进的技术，具备稳定可靠、操作简便的特点。
二、产品特性1. 温度调节范围广泛：本温控器支持调节范围为-10°C至80°C，满足不同环境下的温控需求。
2. 精确度高：采用高精度传感器，温度控制精度可达到±0.5°C，确保温度稳定性。
3. 显示直观：液晶显示屏可直观显示当前温度、设定温度以及相关操作信息。
4. 多种工作模式：支持手动模式和自动模式切换，可根据实际需求进行选择。
5. 时钟功能：具备定时启动和关闭功能，提供更加便利的使用体验。
6. 报警功能：当温度达到设定的上下限值时，温控器会发出警报提醒，确保温度安全。
三、安装步骤1. 请将温控器正确安装在所需控制的设备上，并确保电源连接正常。
2. 打开电源开关，温控器将自动进入工作状态。
3. 根据实际需求，设置温度范围、工作模式以及定时功能。
四、功能操作1. 温度调节：通过旋转控制按钮可以调节设定温度，逆时针旋转降低温度，顺时针旋转提高温度。
2. 工作模式切换：通过长按控制按钮，可实现手动模式和自动模式间的切换。
3. 定时功能设置：按下定时设置键，并依照提示进行相应设置，可以实现定时启动和关闭功能。
五、注意事项1. 请确保温控器的安装牢固，避免受到外力的振动或碰撞。
2. 请勿将温控器接触到水、油等液体，以免损坏设备。
3. 在进行温度调节时，请根据实际需求适度调整，避免过度升温或过度降温。
4. 请勿在高温或湿度较大的环境中使用温控器，以免影响性能和寿命。
5. 请勿随意拆卸温控器，否则会造成设备损坏或安全隐患。
六、故障排除1. 温控器无法启动：请检查电源是否接通，电源线是否连接正常。
温控器说明书温控器说明书1. 简介温控器是一种用于控制温度的设备，能够自动感知环境温度，并根据设定的温度范围进行自动调节。
本说明书将介绍温控器的基本功能、特点以及使用方法。
2. 功能特点- 温度感知：温控器能够准确感知环境温度，并将温度数据实时反馈给用户。
- 温度调节：用户可以通过温控器设定温度范围，温控器会根据设定值进行自动调节。
- 显示屏：温控器配备了一个清晰的显示屏，用于显示当前温度和设定的温度范围。
- 定时功能：温控器支持定时功能，用户可以预先设置温度调节时间，方便根据需求灵活调整。
3. 使用方法3.1 查看当前温度步骤：1. 打开温控器电源。
2. 查看温控器显示屏上方的当前温度数字。
3.2 设定温度范围步骤：1. 按下温控器上的设定按钮，进入温度设定模式。
2. 在显示屏上使用调节按钮，设定所需的最低和最高温度。
3. 确认设置后，按下设定按钮以保存设定值。
3.3 手动调节温度步骤：1. 按下温控器上的调节按钮，进入手动调节模式。
2. 使用调节按钮，逐步调整温度。
3. 调整完成后，等待温控器自动稳定温度。
3.4 使用定时功能步骤：1. 按下温控器上的定时按钮，进入定时设定模式。
2. 使用调节按钮，设定所需的定时时间。
3. 确认设置后，按下定时按钮以启动定时功能。
4. 安全注意事项为了确保安全使用温控器，请注意以下事项：- 请确保在使用温控器时，电源连接良好，没有松动或损坏的情况。
- 请勿将水或其他液体溅入温控器内部，以免引发短路或其他安全问题。
- 请勿在温控器上放置易燃物品或其他有潜在危险的物品。
- 请定期检查温控器的电源线是否损坏，及时更换以避免意外发生。
5. 常见问题解答5.1 温控器显示屏不亮或显示异常怎么办？- 请检查温控器的电源是否已连接，以及电源线是否损坏。
- 如以上情况均无问题，请联系售后服务中心进行维修。
5.2 温控器无法自动调节温度怎么办？- 请检查温控器的温度传感器是否正常工作。
温控器说明书【篇一：温控器说明书】安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。
2、本温控器只能按照本公司规定的目的和方法使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。
3、使用前请您详细阅读该说明书。
设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。
4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。
5、温控器在运输时应采用原包装，以免造成机械损坏。
6、温控器不使用时，请进行防潮处理。
7、温控器使用时应注意电源等级（无特殊说明时，一般为ac220v）。
8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。
10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。
11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏pt100传感器。
12、避免在含有二氧化硫（so2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。
温控器属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控器面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。
同时感谢您使用我公司的温控器产品，不足之处请您提出宝贵意见。
模块型温度控制器本说明书对温控器设置、配线及各部分名称等进行说明，使用本产品前，请认真阅读本说明书，在理解内容的基础上正确使用。
并请妥善保存，以便需要时参考。
⊙多种输入信号类型可选⊙具有测量显示、控制输出、报警输出、变送输出、RS485通信等功能⊙多种PID 控制算法可供选择，且具有自整定功能⊙本产品使用于工业机械、机床、普通测量仪器及设备中⊙经济实用，操作简便特点一、安全使用注意周围环境条件存贮环境1、电气参数表：室内使用，温度：0～50℃ 无结露，湿度：＜85%RH，海拔小于2000m -10～60℃,无结露采样速度2次每秒供电电源整机功耗继电器容量AC 250V /3A 额定负载寿命大于10万次AC/DC 100～240V （85-265V）< 6VA四、主要技术参数三、常规型号说明二、设备型号通信接口 电流输出固态继电器输出绝缘电阻静电放电脉冲群抗扰度浪涌抗扰度电压暂降及短时中断抗扰度隔离耐压DC 24V 脉冲电平，带载<30mADC 4～20mA 带载小于500Ω，温漂250PPM RS485接口 Modbus-RTU 协议,最多接入30台输入、输出、电源对机壳＞20MΩIEC/EN61000-4-2 Contact ±4KV /Air ±8KV perf.CriGTEria B IEC/EN61000-4-4 ±2KV perf.CriGTEria B IEC/EN61000-4-5 ±2KV perf.CriGTEria BIEC/EN61000-4-29 0%～70% perf.CriGTEria B信号输入与输出及电源1500VAC 1min，60V 以下低压电路之间DC500V，1min 整机重量约 400g机壳材质面板材质停电数据保护安全标准PA66-FR(难燃度UL94V-0)PVC 胶片与PEM 硅胶按键10年，可写数据次数100万次IEC61010-1 过电压分类Ⅱ，污染等级2，等级Ⅱ（加强绝缘）2、测量信号参数表：3、隔离模式框图：*选型时请注明要求412365781）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。
WH1422温度控制器产品说明书深圳市威尔海电子有限公司电话：0755-2953 9385 传真：*************技术支持：田工功能简介:WH1422系列介绍:WH1422系列是一款双路温度控制器,温度兼容制冷/制热功能, 控制温度可任意设置,控制回差可设置. 带超温报警.超湿报警功能,内置30A继电器.型号 控制范围 控制分辨率输入电压继电器触点电流报警WH1422A -50℃～110℃ 1度 12V 110V 220V 可选 30A 有 WH1422B -58℉～230℉ 1度 12V 110V 220V 可选 30A 有 WH1422C -9.9℃～99.9℃ 0.1度 12V 110V 220V 可选 30A 有安装尺寸：两路温控的设置方法相同,设置第一路按set1,设置第二路按set2温度控制设置：指示灯状态说明：显示屏左边的WORK1指示灯作为工作指示灯使用，闪烁表示制冷或制热延时，长亮表示制冷或制热工作。
功能说明：◆开关机功能：温控器通电后默认是开机状态。
在关机状态下按“POWER1”键一次可开启温度控制功能.在开机状态下，按住“POWER1”键3秒以上，可关闭控制功能.设置控制温度：按“SET1”键一次进入控制温度设置,按“UP”或“DOWN”键调整,按住“UP”或“DOWN”键三秒不放进入快速调整模式.再按“SET1”键一次退出设置状态. 或等10秒延时退出.设置温度控制参数：同时按住“SET1”键和“UP”键三秒不放进入控制参数设置,按“UP”或“DOWN”键选择要调整的菜单,再按“SET1”键一次进入相应的控制参数设置状态,按“UP”或“DOWN”键调整需要修改的控制参数,调整好后按“POWER1”键退出,或系统延时5秒退出◆菜单代码选择：菜单代码详细说明 解释 单位 HC 制热/制冷 温控器工作模式设置 H=制热,C=制冷D 回差 开机和停机之间的温度差℃LS 设置下限 控制温度可设定的最小值℃HS 设置上限 控制温度可设定的最大值℃CA 温度较正 ℃PT 延时启动 最小开停机时间间隔 分钟AH 超高温报警 超高温报警 ℃AL 超低温报警 超低温报警 ℃◆制冷、制热功能：制冷模式：当测量温度值≥设定值+回差时，启动输出，继电器吸合；当测量温度≤设定值时，关闭输出，继电器断开。
使用说明书U-HSX1300-MICN2 1.产品介绍傻瓜式模糊PID温控器/调节仪采用模糊PID算式，无需人工整定参数，控温精度基本达±0.5℃，无超调、欠调，性价比高。
傻瓜式操作，7款外型尺寸，支持33种信号输入功能，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。
适用于工业炉，电炉，烘箱，试验设备，制鞋机械，注塑机械，包装机械，食品机械，印刷机械等行业。
支持2路报警功能，支持1路控制输出或支持采用标准MODBUS RTU协议的RS485通讯接口，1路DC24V配电输出。
输入端、输出端、电源端光电隔离。
100-240VAC/DC或12-36V DC开关电源供电，标准卡入式安装，工作环境温度在0-50℃，且相对湿度5-85%RH无凝结。
2.显示面板外观结构图（1）PV显示窗（测量值）（2）SV显示窗测量状态下显示输入类型等参数参数设定状态下显示设定值（3）第一报警（AL1）和第二报警（AL2）指示灯、运行灯（RUN）和输出灯（OUT）（4）确认键（5）移位键（6）减少键（7）增加键图1从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。
在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证防护标准。
外形尺寸开孔尺寸外形尺寸开孔尺寸160*80mm（横式）152*76mm48*96mm（竖式）45*92mm 80*160mm（竖式）76*152mm72*72mm（方式）68*68mm 96*96mm（方式）92*92mm48*48mm（方式）45*45mm 96*48mm（横式）92*45mm3.接线图2规格尺寸为A、B、C、D、E型接线图注：横竖式仪表后盖接线端子方向不一样，见示意图3图3图4规格尺寸为F型接线图图5规格尺寸为H型接线图注1：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。

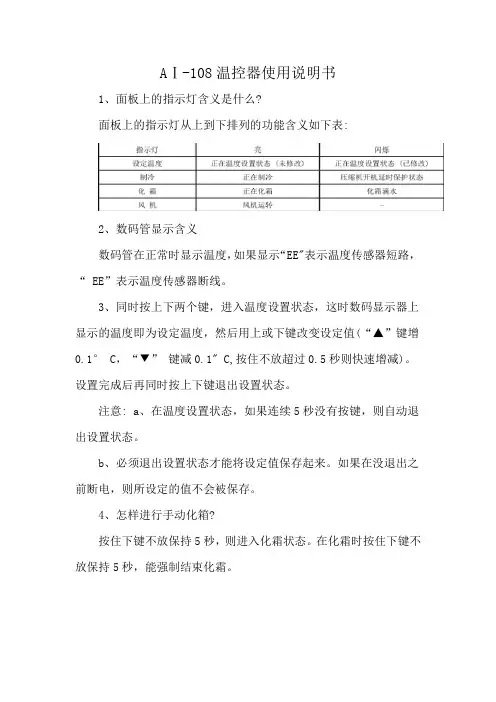

AⅠ-108温控器使用说明书
1、面板上的指示灯含义是什么?
面板上的指示灯从上到下排列的功能含义如下表:
2、数码管显示含义
数码管在正常时显示温度，如果显示“EE"表示温度传感器短路，“ EE”表示温度传感器断线。
3、同时按上下两个键，进入温度设置状态，这时数码显示器上显示的温度即为设定温度，然后用上或下键改变设定值(“▲”键增0.1° C，“▼”键减0.1" C,按住不放超过0.5秒则快速增减)。
设置完成后再同时按上下键退出设置状态。
注意: a、在温度设置状态，如果连续5秒没有按键，则自动退出设置状态。
b、必须退出设置状态才能将设定值保存起来。
如果在没退出之前断电，则所设定的值不会被保存。
4、怎样进行手动化箱?
按住下键不放保持5秒，则进入化霜状态。
在化霜时按住下键不放保持5秒，能强制结束化霜。

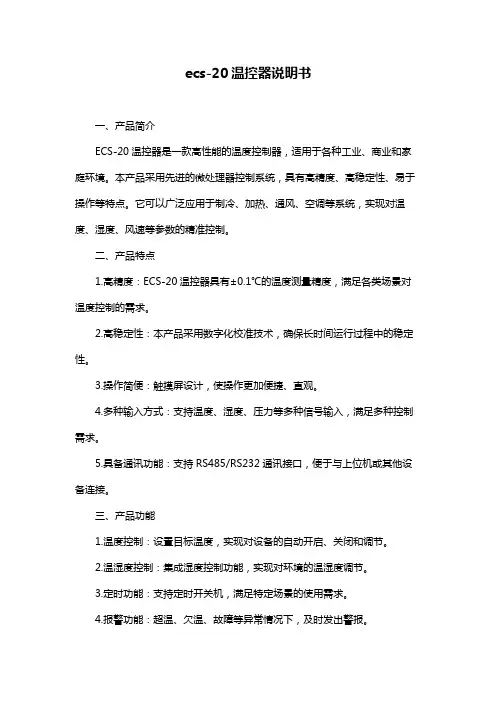

ecs-20温控器说明书一、产品简介ECS-20温控器是一款高性能的温度控制器，适用于各种工业、商业和家庭环境。
本产品采用先进的微处理器控制系统，具有高精度、高稳定性、易于操作等特点。
它可以广泛应用于制冷、加热、通风、空调等系统，实现对温度、湿度、风速等参数的精准控制。
二、产品特点1.高精度：ECS-20温控器具有±0.1℃的温度测量精度，满足各类场景对温度控制的需求。
2.高稳定性：本产品采用数字化校准技术，确保长时间运行过程中的稳定性。
3.操作简便：触摸屏设计，使操作更加便捷、直观。
4.多种输入方式：支持温度、湿度、压力等多种信号输入，满足多种控制需求。
5.具备通讯功能：支持RS485/RS232通讯接口，便于与上位机或其他设备连接。
三、产品功能1.温度控制：设置目标温度，实现对设备的自动开启、关闭和调节。
2.温湿度控制：集成湿度控制功能，实现对环境的温湿度调节。
3.定时功能：支持定时开关机，满足特定场景的使用需求。
4.报警功能：超温、欠温、故障等异常情况下，及时发出警报。
5.数据记录：实时记录温度、湿度等参数，便于后期分析和查看。
四、产品安装与使用方法1.安装：根据设备尺寸和接线要求，进行合理安装。
2.接线：连接电源线、信号线和控制线，注意接线正确无误。
3.调试：通过触摸屏进行参数设置，调整至所需控制模式。
4.使用：启动设备，观察温度控制效果，如有异常，及时调整。
五、产品维护与保养1.定期清洁：清除控制器表面灰尘，保持设备清洁。
2.检查线路：定期检查接线、电缆等，确保连接良好。
3.更换零部件：根据使用年限和磨损情况，更换零部件。
六、产品安全注意事项1.安装时，确保电源线完好无损，防止触电事故。
2.接线过程中，切勿带电操作，以免发生意外。
3.使用过程中，注意观察设备运行状况，发现异常立即停机检查。
七、产品故障处理1.故障排查：根据说明书，逐步排查故障原因。
2.故障处理：根据实际情况，采取相应措施解决问题。
温湿度控制器
一、产品概述
温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，
用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，
显示方式为数码管显示。
二、基本功能：
2.1 温度测量范围：-25℃～+80℃±1℃；
2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；
2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；
2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：
3.1电源：AC 220V±20%
3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH
3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH
3.4 本机功耗：<3W
3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，
则检测到加热或排风故障。
四、工作原理：
4.1 温度控制：
当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：
当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
4.3 手动/自动控制：
当按下“手动/自动”按键后，本控制器无条件执行加热操作；再次按下该按键，控制器切入自动控制状态。
4.4 指示灯：
面板上四个指示灯依次为：温度指示灯、湿度指示灯、加热指示灯、排风指示灯；数码管显示哪项值时对应的指示灯会亮起，加热或排风动作时相应的指示灯亮起。
4.5 固定/循环显示：
上电后产品默认显示温度值，按“上键”或“下键”切换到显示湿度值，若要自动循环显示温湿度值，
需连按三次“下键”，即切换到循环显示状态，退出循环显示时需连按三次“上键”，即可退出。
五、面板及操作 本仪器接通电源后，自动延时约10秒后开始正常工作，这是由于温湿度传感器需要一个稳定时间才能正常反映被测环境的温湿度。
开机后面板显示的是温度，此时温度指示灯亮，单位为℃。
5.1按键使用功能
“设置”键：进入设置菜单，按键依次进行5项设置；
“下翻”键：显示湿度值，在设置中则为改变所选数字大小，即减1； “上翻”键：显示温度值，在设置中则为改变所选数字大小，即增1；
“手动/自动”键：手动/自动投切加热器，在设置中则为保存设置参
数并退出设置。
5.2参数设置
本仪器提供5项用户设定参数，参数序号依次代表的是：
代码 表示参数 设定范围 单位
出厂设置值 备注 1
温度上限 1～80 ℃ 40 被测环境温度大于温度上限，启动排风。
2
温度下限 0～79 ℃ 0 被测环境温度小于温度下限，启动加热。
3
温度回差 1～10 ℃ 5 启动排风后，温度降低值低于回差值，停止排风； 启动加热后，温度升高值高于回差值，停止加热。
4
湿度上限 50～99 %RH 85 被测环境湿度大于湿度上限，启动加热；若此时温度值大于温度上限，则启动排风。
5 湿度下限 48～97 %RH 75 被测环境湿度小于湿度下限，停止加热或排风。
注意：1.不可将温度下限值设定比温度上限值高。
2.温度控制回差设定范围是：1℃～10℃，仪器出厂缺省设置是5℃，值越大，被控温度振幅越大，启停次数越少、通常越省电，反之易然。
3.湿度上限设定时尽量选择合适的控制上限，避免能源浪费。
湿度下限决定着停止排湿的终点，从节能的角度看，选择合适的湿度下限是非常重要的。
六、使用注意事项
本仪器属室内安装产品，不能户外无防护安装，不允许连接超负荷负载；
本仪器应远离具有强电磁辐射设备，无法避免时，当予以适当屏蔽；
本仪器壳内有较高电压，未经授权不可擅自拆开。
七、安装及接线
外形尺寸：面板式48×48×90（mm ） 导轨式50×70×100（mm ）
开孔尺寸：面板式45×45（mm ） 导轨式35mm 导轨
面板式接线图 导轨式接线图
设置 代码
参数值。
