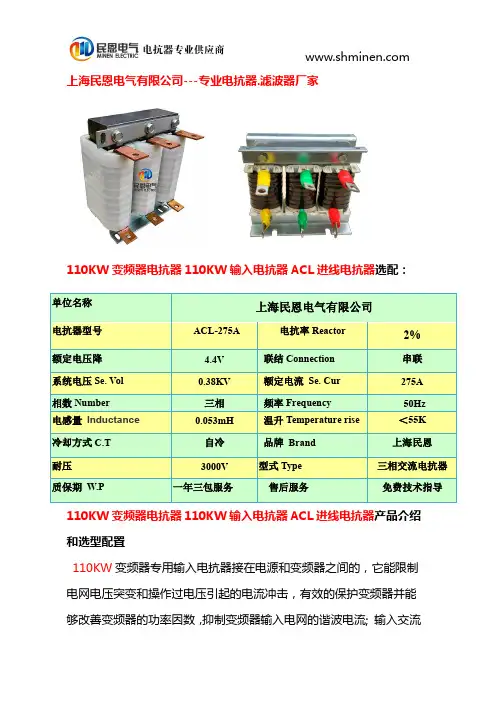

110 四象限

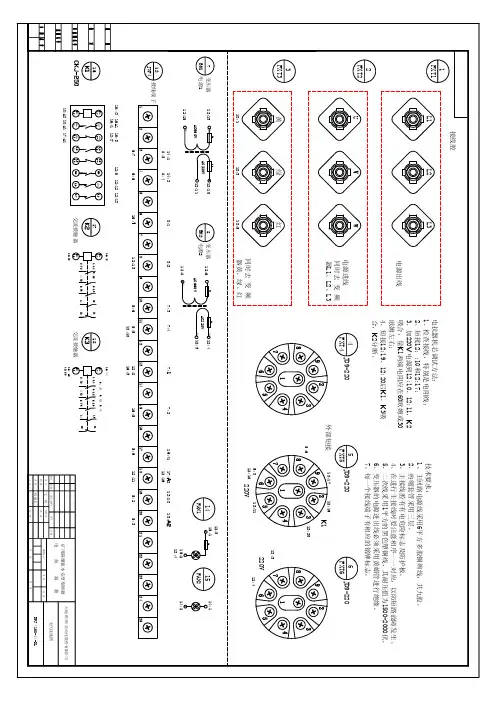

电抗器接线腔示意图
变频器接线腔示意图
电抗器和变频器的接线腔示意图分别为上图所示。动力线的连接为660V电源进线接至电抗器L1、L2、L3端子。电抗器的U、V、W端子与变频器的X、Y、Z
端子一一对应连接。变频器的U、V、W端子接至660V三相交流电机。电抗器的1、4、7号端子与变频器的1、4、7号端子一一对应连接。风机，闸电机的接线如变频器接线腔示意图所示。
控制线的连接为电抗器C号九芯盘与变频器的D号九芯盘的6、7、8、9号端子一一对应连接。电抗器B号九芯盘的2、3号端子与变频器A号九芯盘的2、3号端子连接。B号九芯盘的5、6号端子接操作台的电源进线L,N。
安邦信AM300变频器供水参数表 F0.04=1 端子COM 与X1短接启动变频器 F0.02=30 加速时间 如启动过程中出现过流报警现象请加大此值 F0.03=30 减速时间 F0.05=5 PID 控制设定 闭环控制 F0.07=50 上限频率 F0.08=30 下限频率 F4.01=1 P 型机 F9.01= 键盘预置PID 给定 压力设定（100%对应压力表满量程）1Mpa （10公斤）压力 设定值40，则设定压力为4公斤 压力表判断方法： 用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。 安邦信G7-P7系列变频器供水参数表 F9= 给定压力值（0—50对应压力表压力） F10= 1：外部端子0（本机监视） 3：外部端子1（远程监视） F11=0 本机键盘/远控键盘 F17= 下限频率，休眠启动模式下为休眠频率 F76= 运行监视功能选择 0：C00输出频率/PID 反馈 1：C01参考频率/PID 给定 6：C06机械速度（PID 模式下变频器输出频率） F80=1 PID 闭环模式有效 F87=4 比例P 增益 F88=0.2积分时间常数Ti F114= 休眠时间，10秒，0表示休眠关闭 F115= 唤醒频率，唤醒压力，此值要低于给定的压力值（小于F9）。需根据现场情况自行调整 F116= 0：G 型机 1：P 型机 压力表判断方法： 用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。
变频器工作原理图解 1 变频器的工作原理 变频器分为 1 交---交型输入是交流，输出也是交流 将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器 2 交—直---交型输入是交流，变成直流再变成交流输出 将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电 又称为间接变频器。 多数情况都是交直交型的变频器。 2 变频器的组成 由主电路和控制电路组成 主电路由整流器中间直流环节逆变器组成 先看主电路原理图
三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通 短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。由于一个电容的耐压有限，所以把两个电容串起来用。 耐压就提高了一倍。又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。 继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。 接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。我们知道， 由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压 高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。当电机较大时，还可并联外接电阻。 一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。 直流母线电压加到V1~V6 六个逆变管上，这六个大功率晶体管叫IGBT ，基极由控制电路控制。控制电路控制某三个管子的导通给电机绕组内提供电流，产生磁场使电机运转。 例如：某一时刻，V1 V2 V6 受基极控制导通，电流经U相流入电机绕组，经V W 相流入负极。下一时刻同理，只要不断的切换，就把直流电变成了交流电，供电机运转。 为了保护IGBT，在每一个IGBT上都并联了一个续流二极管，还有一些阻容吸收回路。主要的功能是保护IGBT，有了续流二极管的回路，反向电压会从该回路加到直流母线 上，通过放电电阻释放掉。 变频器主电路引出端子
如对你有帮助，请购买下载打赏，谢谢！ 安邦信AM300变频器供水参数表 F0.04=1 端子COM 与X1短接启动变频器 F0.02=30 加速时间 如启动过程中出现过流报警现象请加大此值 F0.03=30 减速时间 F0.05=5 PID 控制设定 闭环控制 F0.07=50 上限频率 F0.08=30 下限频率 F3.05=1 停机方式选择 自由停车 F4.00=1 P 型机 F9.01= 键盘预置PID 给定 压力设定（100%对应压力表满量程）1Mpa （10 公斤）压力设定值40，则设定压力为4公斤 F0.12=1 恢复出厂设置 压力表判断方法： 用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。 安邦信G7-P7系列变频器供水参数表 F9= 给定压力值（0—50对应压力表压力） F10= 1：外部端子0（本机监视） 3：外部端子1（远程监视） F11=0 本机键盘/远控键盘 F16=50 上限频率 F17= 下限频率，休眠启动模式下为休眠频率 F28=30 加速时间 F29=30 减速时间 F74=1 自由停车 F76= 运行监视功能选择 0：C00输出频率/PID 反馈 1：C01参考频率/PID 给定 6：C06机械速度（PID 模式下变频器输出频率） F80=1 PID 闭环模式有效 F87=4 比例P 增益 F88=0.2积分时间常数Ti F114= 休眠时间，10秒，0表示休眠关闭 F115= 唤醒频率，唤醒压力，此值要低于给定的压力值（小于F9）。需根据现场情况自行调整 F116= 0：G 型机 1：P 型机 F66=1 恢复出厂设置 压力表判断方法： 用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。 调试 在试运行时，可以先通过操作面板的上下键调一个比较小的值，比如10.0，然后通过端子运行，等压力稳定了，看变频器的运行情况，等运行正常后，看着远传压力表，这时候根据所需要的压力通过调节操作面板的上下键调节；调到所需要的压力；若压力不稳定，可通过调节参数F87（PID 的比例增益），参数F88（PID 的积分）使压力趋于稳定； 1、休眠功能的调试 1．1、进入休眠功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成6，让变频器运行，在没有用户用水的情况下，看变频器的运行频率，把看到的频率值再给上稍微加个几HZ(如2HZ)设定到F17下限频率中；当变频器的运行频率小于下限频率时，再经过时间F114的延时，变频器进入休眠状态； 1．2、进入唤醒功能的调试：将变频器的压力设定值调到所需要的设定值，再把参数F76调成0，让变频器运行，看变频器的反馈压力值，把看到的反馈值再给稍微减去个点儿(如2)设定到F115唤醒压力中；当实际压力小于F115唤醒压力时，变频器进入运行状态； 欧陆EV500变频器PID 供水参数 参数设置： P0.00 设为1 P 机型 P0.02 面板运行时设为0，端子运行时设为1 P0.04 设为20 加速时间（根据机型设定）(秒) P0.05 设为20 减速时间（根据机型设定）（秒） P0.10 设为20 最小频率（Hz ） P0.11 设为50 最大频率（Hz ） P1.05 设为1 自由停止 P6.00 设为 1 PID 控制 P6.01 设为2 比例，积分控制 P6.02 设为 1 压力设定通道 1面板数字设定 P6.03 设为0 反馈通道选择 V1（0-10V ） P6.07 设为0.5 比例增益 P6.08 设为 1 积分时间常数 P6.15 设为0—F6.16 PID 睡眠频率 P6.16 设为F6.16—最大频率 PID 苏醒频率（设置范围为0-100压力百分数。例如，压力设定值d-08设为30，P6.16设为25，假设远程压力表为10公斤，则当压力降为2.5公斤时变频器苏醒） P6.18 设为 30 预置频率，开始运行频率（Hz ） P6.19 设为 10 预置频率运行时间（秒）（本变频器为使系统快速达到稳定状态，避免对管网的冲击，可先预置30 Hz 运行，10秒钟后在闭环运行） d-08 设定压力值（此值为百分比形式，例：压力表量程为1Mpa(10公斤)，如果想设定压力为3公斤，则此值应设为30） P0.13 1初始化动作 压力表判断方法： 用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。 日业SY3200供水参数 0017 PI 控制反馈值 0100=1 端子FWD 与COM 短接启动变频器 运行命令选择 0105=30 加速时间，如启动过程中出现过流报警现象请加大此值 0106=30 减速时间 0107=50 上限频率 （0211=1 停电后电压恢复后再自动启动） （0212=0.0 允许停电的最大时间） 0216=1 自由停止 变频器停止方式 0500=1 PID 闭环控制 0501=0 PI 调节误差极性（正极性，反馈值减小，PI 输出频率增加） 0502=0 PI 给定信号选择（数字给定） 0503= PI 数字给定值（0.0-100.0%） 压力设定（100%对应压力表满量程）1.0Mpa （10公斤）压力表设定值为40，则设定压力为4公斤 0504=2 PI 反馈信号（外部VF ） 0506=0.4 比例增益P 0507=6 积分增益TI 0509= PI 调节最小运行频率 1017 睡眠延时 0.0—600.0S 0.1S 0.0S 1018 唤醒差值 0.0—10.0% 0.1% 10.0% 1000 22恢复出厂值设定 压力表判断方法： 用万用表欧姆档分别量压力表两端的阻值，其中阻值最大的一次万用表两表笔分别接的高端和低端，另一端为中端，与中端阻值大的一端为高端，另一端为低端。 三肯变频器IPF （同SPF ）恒压供水参数(一拖一) 1=2 外部端子信号操作面板 7=50 上限频率 8=15 下限频率 55=50 增益频率 71=3 内置PID 控制模式 120=1 122=1 PID 控制比例增益 123=0.5 PID 控制积分增益
6&+('$ $ & 6 3&% $&2',&( '$7$ 25,*,1$/( 8/7,0$ 5(9 *8,'$ 5(9 15 )* 5(9 352*(77,67$ 9,7$/, )$%,2&200(66$ 8 '(6&5,=,21(6&+('$ &219(57,725( 6,1862,'$/( ',*,7$/( (/(1&2 '2&80(17$=,21( O DVWHULVFR LQGLFD OD GRFXPHQWD]LRQH LQWHUHVVDWD GDOO XOWLPD PRGLILFD 120( 120( 120( 120( 120( ( B ( B ( B ( B ( B ( B ( B / B 7 B 7 B 0 B 127( ', 0217$**,2 1 0217 '$ 87,/,==$5( 3(5 ,/ &20321(17( 1 0217 3(51 0217 3(5 1 0217 3(51 0217 3(5 1 0217 3(51 0217 3(5 1 0217 3(51 0217 3(5 5(9 '$7$ (6(*8,7$ '$'(6&5,=,21( 02',),&$ 3URJHWWLVWD 9,7$/, )DELR &RPPHVVD ,O FRGLFH ( SURP VX ULFKLHVWD GHOO?XIILFLR 647 6LJ 3DVTXHWWL q VSRVWDWR QHOOD GLVWLQWD FRQ OD OHWWHUD ILQDOH 7 3URJHWWLVWD 9,7$/, )DELR &RPPHVVD ,O FRGLFH 3RQWH UDGGUL]]DWRUH q VWDWR WROWR GDOOD GLVWLQWD SHUFKp XWLOL]]DWR QHOO?DVVLHPH GHOO?D]LRQDPHQWR 5XQQHU %DVH 3URJHWWLVWD 9,7$/, )DELR &RPPHVVD 9DULDWR LO YDORUH GHOOD UHVLVWHQ]D 5 GD RKP D RKP ,QVHULWL L FRGLFL GHOOH IDVFHWWH QHOOH PLQXWHULH GHOOD VFKHGD
变频器原理及应用试卷 一.选择题 1．下列选项中，按控制方式分类不属于变频器的是（D ）。A．U/f B．SF C．VC D．通用变频器 2．下列选项中，不属于按用途分类的是（C ）。 A．通用变频器B．专用变频器C．VC 3．IPM是指( B )。 A．晶闸管B．智能功率模块C．双极型晶体管D．门极关断晶闸管 4．下列选项中，不是晶闸管过电压产生的主要原因的是（A ）。 A．电网电压波动太大B．关断过电压 C．操作过电压D．浪涌电压 5．下列选项中不是常用的电力晶体管的是（D ）。A．单管B．达林顿管C．GRT模块D．IPM 6．下列选项中，不是P-MOSFET的一般特性的是（D ）。A．转移特性B．输出特性C．开关特性D．欧姆定律
7．集成门极换流晶闸管的英文缩写是（B ）。A．IGBT B．IGCT C．GTR D．GTO 8．电阻性负载的三相桥式整流电路负载电阻 L R上的平均电 压 O U为（A ）。 A．2.34 2 U B．2U C．2.341U D．1U 9．三相桥式可控整流电路所带负载为电感性时，输出电压 平均值 d U为为（A ） A．2.34 2cos U B．2U C．2.341U D．1U 10．逆变电路中续流二极管VD的作用是（A ）。 A．续流B．逆变C．整流D．以上都不是11．逆变电路的种类有电压型和（A ）。 A．电流型B．电阻型C．电抗型D．以上都不是 12．异步电动机按转子的结构不同分为笼型和（A ）。A．绕线转子型B．单相C．三相D．以上都不是 13．异步电动机按使用的电源相数不同分为单相、两相和（C ）。 A．绕线转子型B．单相C．三相D．以上都
V20变频器PID控制恒压供水操作指南 1.硬件接线 西门子基本型变频器SINAMICS V20 可应用于恒压供水系统，本文提供具体的接线及简单操作流程。 通过BOP设置固定的压力目标值，使用4~20mA管道压力反馈仪表构成的PID控制恒压供水系统的接线如下图所示： 图1-1.V20变频器用于恒压供水典型接线 2调试步骤
2.1 工厂复位 当调试变频器时，建议执行工厂复位操作： P0010 = 30 P0970 = 1 (显示50? 时按下OK按钮选择输入频率，直接转至P304进入快速调试。) 2.2 快速调试 表2-1 快速调试参数操作流程 参数功能设置 P0003 访问级别=3 （专家级） P0010 调试参数= 1 （快速调试） P0100 50 / 60 Hz 频率选择根据需要设置参数值： =0: 欧洲[kW] ，50 Hz （工厂缺省值） =1: 北美[hp] ，60 Hz P0304[0] 电机额定电压[V] 范围：10 (2000) 说明：输入的铭牌数据必须与电机接线 （星形/ 三角形）一致 P0305[0] 电机额定电流[A] 范围：0.01 (10000) 说明：输入的铭牌数据必须与电机接线 （星形/ 三角形）一致 P0307[0] 电机额定功率[kW / hp] 范围：0.01 ... 2000.0 说明：如P0100 = 0 或2 ，电机功率 单位为[kW] 如P0100 = 1 ，电机功率单位为[hp] P0308[0] 电机额定功率因数（cosφ ）范围：0.000 ... 1.000 说明：此参数仅当P0100 = 0 或 2 时可见P0309[0] 电机额定效率[%] 范围：0.0 ... 99.9 说明：仅当P0100 = 1 时可见 此参数设为0 时内部计算其值。 P0310[0] 电机额定频率[Hz] 范围：12.00 ... 599.00 P0311[0] 电机额定转速[RPM] 范围：0 (40000) P0314[0] 电机极对数设置为0时内部计算其值。 P0320[0] 电机磁化电流[%] 定义相对于电机额定电流的磁化电流。 设置为0时内部计算其值。 P0335[0] 电机冷却根据实际电机冷却方式设置参数值 = 0: 自冷（工厂缺省值） = 1: 强制冷却 = 2: 自冷与内置风扇 = 3: 强制冷却与内置风扇
变频器结构及工作原理 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。如图1所示，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。 1. 整流器 它与单相或三相交流电源相连接，产生脉动的直流电压。 2. 中间电路，有以下三种作用： a. 使脉动的直流电压变得稳定或平滑，供逆变器使用。 b. 通过开关电源为各个控制线路供电。 c. 可以配置滤波或制动装置以提高变频器性能。 3. 逆变器 将固定的直流电压变换成可变电压和频率的交流电压。 4. 控制电路 它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。其主要组成部分是：输出驱动电路、操作控制电路。主要功能是： a. 利用信号来开关逆变器的半导体器件。 b. 提供操作变频器的各种控制信号。 c. 监视变频器的工作状态，提供保护功能。
现场对变频器以及周边控制装置的进行操作的人员，如果对一些常见的故障情况能作出判断和处理，就能大大提高工作效率，并且避免一些不必要的损失。为此，我们总结了一些变频器的基本故障，供大家作参考。以下检测过程无需打开变频器机壳，仅仅在外部对一些常见现象进行检测和判断。 以下检测过程无需打开变频器机壳，仅仅在外部对一些常见现象进行检测和判断。
变频器介绍：变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的。 变频器工作原理 变频器可分为电压型和电流行两种变频器。 电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。 电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。是整流器，整流器，逆变器。 而变频器的主电路由整流器、平波回路和逆变器三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路。 变频器接线图
上图是一副变频器接线图。在变频器的安装中，有一些问题是需要注意的。例如变频器本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套。又或变频器或控制柜内的控制线距离动力电缆至少100mm等等。 变频器接线方法 一、主电路的接线 1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。 2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。 3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。 4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，要把Pr．156设为1。 5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。 6、为使电压降在2%以内，应使用适当型号的导线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。
目录 1 变频器恒压供水系统简介 (1) 1.1变频恒压供水系统理论分析 (1) 1.1.1变频恒压供水系统节能原理 (1) 1.1.2 变频恒压控制理论模型 (2) 1.2恒压供水控制系统构成 (3) 1.3 变频器恒压供水产生的背景和意义 (4) 2 变频恒压供水系统设计 (5) 2.1 设计任务及要求 (5) 2.2 系统主电路设计 (5) 2.3 系统工作过程 (6) 3 器件的选型及介绍 (8) 3.1 变频器简介 (8) 3.1.1 变频器的基本结构与分类 (8) 3.1.2 变频器的控制方式 (8) 3.2 变频器选型 (9) 3.2.1 变频器的控制方式 (9) 3.2.2 变频器容量的选择 (10) 3.2.3 变频器主电路外围设备选择 (12) 3.3 可编程控制器(PLC) (14) 3.3.1 PLC的定义及特点 (14) 3.3.2 PLC的工作原理 (15) 3.3.3 PLC及压力传感器的选择 (15) 4 PLC编程及变频器参数设置 (16) 4.1 PLC的I/O接线图 (16) 4.2 PLC程序 (17) 4.3 变频器参数的设置 (21) 4.3.1 参数复位 (21) 4.3.2 电机参数设置 (21) 总结 (22) 参考文献 (23)
1 变频器恒压供水系统简介 1.1变频恒压供水系统理论分析 1.1.1变频恒压供水系统节能原理 供水系统的基本特性和工作点扬程特性是以供水系统管路中的阀门开度不 变为前提，表明水泵在某一转速下扬程H与流量Q之间的关系曲线f(Q)，如图1-1 所示。 图1-1供水系统的基本特征 由图可以看出，流量Q越大，扬程H越小。由于在阀门开度和水泵转速都不变的情况下，流量的大小主要取决于用户的用水情况，因此，扬程特性所反映的是扬程H与用水流量Q(u)间的关系。而管阻特性是以水泵的转速不变为前提，表明阀门在某一开度下，扬程H与流量Q之间的关系H J (Qu )。管阻特性反映了水泵的能量用来克服泵系统的水位及压力差、液体在管道中流动阻力的变化规律。由图可知，在同一阀门开度下，扬程H越大，流量Q也越大。由于阀门开度的改变，实际上是改变了在某一扬程下，供水系统向用户的供水能力。因此，管阻特性所反映的是扬程与供水流量Qc之间的关系H f (Qc )。扬程特性曲线和管阻特性曲线的交点，称为供水系统的工作点，如图中A点。在这一点，用户的用水流量Qu和供水系统的供水流量Qc处于平衡状态，供水系统既满足了扬程特性，也符合了管阻特性，系统稳定运行。图1-1供水系统的基本特征。
变频器工作原理：该高压变频器主电路采用模块串联方式，每个功率模块为三相输入，单相逆变输出，即通过6个独立的低压变频功率模块串联接在移相变压器副边构成逆变主回路，高压直接输入隔离变压器，输出侧通过逆变器的 PWM调制技术，输出为多电平。直接接高压电机运行。 变频器及变压器保护： 1．变频器运行时风扇应投入，并装设超温保护，当某一只变频器模块稳温度T>65时则旁通该变频器模块. 2．变频用变压器具有温度保护,自动报警:冷却风扇随变压器充电自动启动. 3．变频器电源开关未装设低电压保护,由变频器本身的欠压保护完成.正常运行时,母线电压可在+_10#范围内波动,当模块直流电压<70%时,报”轻故障信号”,延时后,仍欠压,则变频器旁通运行. 4．运行中出现模块故障(包括模块过压故障,模块过热故障,模块驱动故障)时,变频器发出轻故障信号,同时立即自动进行旁通运行,使变频器能够代故障运行.旁通功能发生作用后,系统处于旁通工作状态,其运行情况如下: a一个模块发生旁通内故障,变频器用开光将此模块旁通掉,同层的其他两个模块计算出输出为0V b 旁通后,系统运行由N级调整为N-1级运行,仍然保持对称运行. C.旁通后,系统降负荷运行,1级旁通,允许连续运行在96%额定功率下 2级旁通,允许连续运行在77%额定功率下 3级旁通,跳变频器开关,转为工频运行 5,当系统或母线发生瞬间故障,母线电压为60%时能运行5个周波,厂用电切换为慢切时,变频器将跳闸. 有关管理规定 1.由于变频器出口开关与工频开关电缆并接,故不论该泵运行或备用,二只开关的下桩头都有带电的可能,都应视为带电设备 2.当某台变频运行时,该台泵的工频开关只要没有工作(开关或保护)应放工作位置,用开关的机械保护,避免人为合工频开关的接地闸刀.当该台泵的工频开关有工作(开关或保护)才允许将该开关放试验位置,并严禁合上工频开关的接地闸刀.运行中应避免此种方式的出现,应调换成另一台泵运行. 3.由于6KV-18,19段上的凝泵工频开关,变频器电源开关下桩头的接地闸刀无法拆除,而电机工频,变频的电缆又并接在6KV-18,19段开关的下桩头,故工频开关下桩头接地闸刀的合闸应确保工频,变频回路均退出时才能进行,变频器电源开关下桩头的接地闸刀应在变频器出
第一篇 一、接线： 按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示0.0。 关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。 压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。压力表有红、黄、蓝三根引出线。 压力表电气技术参数：电阻满量程：400Ω（蓝、红）；零压力起始电阻值：≤20Ω （黄、红）；满量程压力上限电阻值：≤360Ω（黄、红）；接线端外加电压：≤10V（蓝、红） 二、开环调试： 检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示0.0，按JOG键，检查水泵的转向，若反向，改变电机相序。 按运行键RUN，运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频率上升，观察压力表的压力指示，同时用万用表直流电压档测量变频器端子VF 和GND之间电压值，随着变频器输出频率升高，压力增加，VF和GND之间的反
馈电压上升，记录下将要设定的恒定压力（比如5Kg）对应的反馈电压值（比如 3.1V）。按停车键STOP，变频器减速停车。 三、闭环变频恒压运行： 合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz到达30.0Hz后，根据用水情况自动调节，保证出水口的压力恒定为5Kg。增大F4.06的参数设定值，出水口的压力增加，减小F4.06的参数设定值，出水口的压力降低。 第二篇 一、前言 目前，应用最广泛的变频恒压供水系统是水泵出口压力恒定系统，其工作原理是在水泵出水口安装压力传感器，将测定的压力值转换成电信号输入压力控制器，压力控制器根据设定压力值与测定压力之间的差值，通过PI调节运算后，控制变频器，调节水泵的转速，使水泵出口压力保持恒定。 这种控制系统电控部分较简单，国内外采用广泛。缺点是仍有小量能量浪费且不能反映水流通过给水管网时，管网阻力持性的变化。所以当用水低峰时，虽然由于转速的改变水泵扬程能保持恒定不再升高，但管道最末端的出口水压将高于其所需的流出水头。 采用泵出口变压力控制系统，则可解决以上的不足，即泵出口的设定压力随用水量的变化而变化，使管道最末端的出口水压恒定在其所需的流出水 头。 ABB公司的ACS510系列变频器是专为风机、水泵控制系统设计的，其中参数“给定增量8103、8104和8105”可完成泵出口变压力控制功能。 二、ACS510中的变压力控制部分参数设置 在多台并联泵供水系统中，随着泵的运行数量的增加，流量会成倍的增大，管道阻力会迅速增高。如果随着流量的变化，增减恒压控制系统的设定压力，做到小流量小压力，大流量大压力，则可以最大限度的较少管道阻力对管道出口压力的影响，并且提高了节能比例。ABB公司的ACS510系列变频器就提供了上述功能。 在ACS510中，参数8103、8104、8105是给定增量参数，他们的作用是每多
变频器的安装与接线方法 主电路是给异步电动机提供调压调频电源的电力变换部分，变频器 的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。变频器接线方法 一、主电路的接线 接线端子上，一定不能接到、电源应接到变频器输入端 1R、ST、）上，否则将损坏变频器。接线后，零碎线W、变频器输出端（U、V头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。间，不要连接除建议的制动电阻器选件以外的东PR，、在端子 2+ 西，或绝对不要短路。、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分， 3可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波． 线路噪音滤波器，使干扰降到最或FR-BLF或器FR-BIFFRBSF01 小。
、长距离布线时，由于受到布线的寄生电容充电电流的影响，会 4 使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，。156设为1．要把Pr、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪 5 音滤波器。否则将导致变频器故障或电容和浪涌抑制 器的损坏。以内，应使用适当型号的导线接线。变频器和 6、为使电压降在2%电动机间的接线距离较长时，特别是低频率输出情况下， 会由于主电路电缆的电压下降而导致电机的转矩下降。以上，用万10min、运行后，改变接线的操作，必须在电源切断 7用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。二、控制电路的接线 变频器的控制电路大体可分为模拟和数字两种。 、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回 1 继电器程序回路）分开布线。路，强电回路（含200V、由于控制电路 的频率输入信号是微小电流，所以在接点输入的 2场合，为了防止 接触不良，微小信号接点应使用两个并联的节点或． 使用双生接点。 3、控制回路的接线一般选用的电缆。M0.3～0.75平方三、地线的接线 、由于在变频器内有漏电流，为了防止触电，变频器和电机必须 1 接地。、变频器接地用专用接地端子。接地线的连接，要使用镀锡处理 2 的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。、镀锡中不含铅。 3、接地电缆尽量用粗的线径，必须等于或大于规定标准，接地
系列原理图简介 一．机型简介 整个30X系列包括以下几个类型，同功率的机型在硬件上的区别就是控制板的功能上有优化，驱动板都是相同的。不同功率段的硬件设计模式上，15KW以下包括15KW采取驱动板带整流桥+单管IGBT+DSP板的模式，30KW~45KW采用可控硅+驱动板45DRV不带整流部分+IGNT模块+DSP板的模式，55KW~75KW 采用可控硅+驱动板55POWER不带整流部分+55DRV+IGNT模块+DSP板的模式,90KW以上的结构和55KW不同之处在于55DRV不同。 二．系统框图 三．4KW驱动板 驱动板按功率段分，15KW以下的驱动板模式和18.5KW以上驱动板模式。这里主要以4KW小功率机型和45KW大功率机型为例讲解。先以4KW为例进行介绍。 驱动板主要包括整流滤波+软启动+开关电源+电源指示灯+UVW电流检测 +PWM光耦隔离+电平转换+故障保护电路+母线电压检测，下面分别介绍： 3.1软启动+母线电压检测 左图母线电压检测是变压器副边输出经过电阻分压后Udc信号给DSP,标准是母线电压为530V时Udc=1.50v;右图为软启动电路,刚通电瞬间电容相当于短路,母线电流很大,通过电阻R92限流来消耗能量,到电容充好电后通过继电器将R92短路,这里设定的是母线电压为400V继电器动作.右图中还有电源指示灯电路通过电阻分压方式设计. 3.2开关电源 单端反激式开关电源由反激式变压器+UC3844电源控制芯片+MOS管,单端反激工作原理: MOS管导通,母线电压加在变压器原边线圈,副边线圈为上负下正,二极管反向,副边绕组没有电流;MOS管截止,副边线圈为上正下负,绕组中储存的能量向负载释放.根据IN=I'N'，在MOS管导通期间储存的能量在截止期间有多少释放,取决于截止时间. UC3844电源管理器主要是控制MOS管的脉冲占空比,根据IF，VF，+15V三个反馈信号调整输出脉冲占空比,IF>1v,VF>15V,+15V>15V,三种情况下都会自动调节.标准是+15V误差为±0.02V； 电感的作用，滤除占波开关电流中的脉动成份。从滤波效果看，电感量越大，效果越明显；但电感过大，会使滤波器的电磁时间常数变大，使输出电压对占空
要想做好变频器维修，当然了解变频器基础知识是相当重要的，也是迫不及待的。下面我们就来分享一下变频器维修基础知识。大家看完后，如果有不正确地方，望您指正，如果觉得还行支持一下，给我一些鼓动！ 变频器维修入门--电路分析图 对于变频器修理，仅了解以上基本电路还远远不够的，还须深刻了解以下主要电路。主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。图2.1是它的结构图。 1）驱动电路 驱动电路是将主控电路中CPU产生的六个PWM信号，经光电隔离和放大后，作为逆变电路的换流器件（逆变模块）提供驱动信号。 对驱动电路的各种要求，因换流器件的不同而异。同时，一些开发商开发了许多适宜各种换流器件的专用驱动模块。有些品牌、型号的变频器直接采用专用驱动模块。但是，大部分的变频器采用驱动电路。从修理的角度考虑，这里介绍较典型的驱动电路。图2.2是较常见的驱动电路（驱动电路电源见图2.3）。
广州科沃—工控维修的120 https://www.doczj.com/doc/2a9516855.html, 驱动电路由隔离放大电路、驱动放大电路和驱动电路电源组成。三个上桥臂驱动电路是三个独立驱动电源电路，三个下桥臂驱动电路是一个公共的驱动电源电路。 2）保护电路广州科沃—电梯维修的120 https://www.doczj.com/doc/2a9516855.html, 当变频器出现异常时，为了使变频器因异常造成的损失减少到最小，甚至减少到零。每个品牌的变频器都很重视保护功能，都设法增加保护功能，提高保护功能的有效性。 在变频器保护功能的领域，厂商可谓使尽解数，作好文章。这样，也就形成了变频器保护电路的多样性和复杂性。有常规的检测保护电路，软件综合保护功能。有些变频器的驱动电路模块、智能功率模块、整流逆变组合模块等，内部都具有保护功能。 图2.4所示的电路是较典型的过流检测保护电路。由电流取样、信号隔离放大、信号放大输出三部分组成。
系 列 原 理 一. 机型简介 整个30X 系列包括以下几个类型，同功率的机型在硬件上的区别就是控制板的 功能上有优化，驱动板都是相同的。不同功率段的硬件设计模式上， 15KW 以下 包括15KW 采取驱动板带整流桥+单管IGBT+DSP 板的模式，30KW~45KW 采用 可控硅+驱动板45DRV 不带整流部分+IGNT 模块+DSP 板的模式，55KW~75KW 采用可控硅+驱动板55POWER 不带整流部分+55DRV+IGNT 模块+DSP 板的模 式,90KW 以上的结构和55KW 不同之处在于55DRV 不同。 二. 系统框图 三. 4KW 驱动板 驱动板按功率段分，15KW 以下的驱动板模式和18.5KW 以上驱动板模式。这里 主要以4KW 小功率机型和45KW 大功率机型为例讲解。先以4KW 为例进行介 绍。 驱动板主要包括整流滤波+软启动+开关电源+电源指示灯+UVW 电流检测 +PWM 光耦隔离+电平转换+故障保护电路+母线电压检测，下面分别介绍： 3.1软启动+母线电压检测 iM 1 1 匚：「?斗 | f — I - 1 1 丄问f 丄 匸丄 ； 亠 ￡?「 | .—— i L L R 石丄^ J ——■ 左图母线电压检测是变压器副边输出经过电阻分压后 Ude 信号给DSP 标准是母 线电压为53DVWPdS=150V 右图为软启动电路，刚通电瞬间电容相当于短路,母 ,到 电容充好电后通过继电器将琴R 92短 400V 继电器动作.右图中还有电源指示灯电路通过 * 3.2开关电源 单端反激式开关电源由反激式变压器 +UC3844电源控制芯片+MOS 管,单端反 激工作原理： MOS 管导通,母线电压加在变压器原边线圈，副边线圈为上负下正，二极管反向，副 边绕组没有电流；MOS 管截止，副边线圈为上正下负，绕组中储存的能量向负载释 放.根据IN=I'N'，在MOS 管导通期间储存的能量在截止期间有多少释放,取决于 截止时间. UC3844电源管理器主要是控制 MOS 管的脉冲占空比，根据IF ，VF ，+15V 三 个反馈信号调整输出脉冲占空比，IF>1v,VF>15V,+15V>15V,三种情况下都会自动 调节标准是+15V 误差为土 0.02V ; 电感的作用，滤除占波开关电流中的脉动成份。从滤波效果看，电感量越大， 效果越明显；但电感过大，会使滤波器的电磁时间常数变大， 使输出电压对占空 线电流很大-?，通过电阻■ R9 路，这里设定的是母线电压为? 电阻分压方式设计. I — -■ ] IM 川黒 92限流来消耗能量 zr I
恒压供水 接线： 按图五所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示0.0。 关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。 压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。压力表有红、黄、蓝三根引出线。 压力表电气技术参数： 电阻满量程：400?（蓝、红） 零压力起始电阻值：≤20?（黄、红） 满量程压力上限电阻值：≤360?（黄、红） 接线端外加电压：≤6V（蓝、红） 图五 恒压供水接线图 开环调试： 检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示0.0，按JOG键，检查水泵的转向，若反向，改变电机相序。 按运行键RUN，运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频率上升，观察压力表的压力指示，同时用万用表直流电压档测量变频器端子VF和GND之间电压值，随着变频器输出频率升高，压力增加，VF和GND之间的反馈电压上升，记录下将要设定的恒定压力（比如5公斤）对应的反馈电压值（比如3.1V）。按停车键STOP，变频器减速停车。
参数设定： F1.01出厂值为0.0，设定为1 F1.23出厂值为0，设定为30.0 F2.05出厂值为0，设定为1 F2.19出厂值为0，设定为1 F4.00出厂值为0，设定为1 F4.06出厂值为0，设定为3.10 按电机名牌设定电机参数：F1.21、F5.00～F5.04 闭环变频恒压运行： 合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz到达30.0Hz后，根据用水情况自动调节，保证出水口的压力恒定为5KG。增大F4.06的参数设定值，出水口的压力增加，减小F4.06的参数设定值，出水口的压力降低。
变频器在电气控制电路中应用非常广泛，在使用的过程中，变频器不仅能够达到相同的工况要求，而且能够高效，节省，因此在工业自动化和智能化控制当中被广泛使用，变频器虽然好用，但是却广泛免不了出现各种各样的故障，当变频器出现故障的时候，及时有效的进行故障处理是每一个电气维修人员必备的技能，今天我们就来看看变频器常用的接线方法 一、变频器工作原理 常用的变频器分为电压型和电流型两种： 电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。 电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。是整流器，整流器，逆变器。 变频器是将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路，下图为变频器接线图。
二、主电路的接线 1 电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故
障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。 2 在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。 3 电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。 4 长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，要把Pr．156设为1。 5 在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。
PLC风光变频器一拖五供水控制系统 1.用户现场情况 如图1所示，市网自来水用高低水位控制器EQ来控制注水阀YV1，自动把水注满储水水池，只要水位低于高水位，则自动向水箱注水。水池的高低水位信号也直接送给PLC，作为水位报警。为了保持供水的连续性，水位上、下限传感器高低距离较少。生活用水和消防用水共用五台泵，平时电磁阀YV2处于失电状态，关闭消防管网，五台泵根据生活用水的多少，按一定的控制逻辑运行，维持生活用水低恒压。当有火灾发生时，电磁阀YV2得电，关闭生活用水管网，五台泵供消防用水使用，并维持消防用水的高恒压值。火灾结束后，五台泵改为生活供水使用。 图1 生活/消防双恒压供水系统示意图 现场设备参数如下: 型号80GDL54-14×7 流量54m3/h 扬程98m 效率70% 转速2900r/min 电机功率22KW 电机数量5台 3.系统控制要求 用户对五台泵生活/消防双恒压供水系统的基本要求是： ⑴生活供水时，系统低恒压运行，消防供水时高恒压值运行。 ⑵五台泵根据恒压的需要，采取先开先停的原则接入和退出。 ⑶在用水量小的情况下，如果一台泵连续运行时间超过1天，则要切换下一台泵，系统具有倒泵功能，避免一台泵工作时间过长。 ⑷五台泵在启动时都要有软启动功能。 ⑸要有完善的报警功能。
⑹对泵的操作要有手动控制功能；手动只在应急或检修时使用。 4.设备选型 （1）风光JD-BP32-XF型供水变频器 JD-BP32-XF型是山东新风光电子科技发展有限公司推出的专用供水变频器，使用空间电压矢量控制技术适用于各类自控场合。在恒压供水中可以采用这类变频器。JD-BP32-XF型变频器除具有变频器的一般特性外，还具有以下特性：水压高、水压低输出接口，变频器运行上限、下限频率（可以任意设定），可以方便地进行双压力控制，内置智能PI控制，以上功能非常适用于供水控制要求。在本例中选用JD-BP32-22F（22KW）风光供水变频器拖动用户水泵。 （2）PLC选型 ①控制系统的I/O点及地址分配 根据图1所示及控制要求,统计控制系统的输入、输出信号的名称，代码及地址编号如下表1所示。水位上、下限信号分别为I0.1、I0.2。
