第八章 电子光学基础
电子光学是研究带电粒子（电子、离子）在电 场和磁场中运动，特别是在电场和磁场中偏转、聚 焦和成像规律的一门科学。它与几何光学有很多相 似之处：
（1）几何光学是利用透镜使光线聚焦成像，而 电子光学则利用电、磁场使电子束聚焦成像，电、 磁场起着透镜的作用。
（2）几何光学中，利用旋转对称面作为折射面， 而电子光学系统中，是利用旋转对称的电、磁场产 生的等位面作为折射面。因此涉及的电子光学主要 是研究电子在旋转对称电、磁场中的运动规律。
20
0.00859
200
0.00251
30
0.00698
500
0.00142
50
0.00536
1000
0.00087
16
三、电子在电磁场中的运动和电子透镜
电镜中，用静电透镜作电子枪，发射电子束；用电 磁透镜做会聚透镜，起成像和放大作用。静电透镜和 电磁磁透镜统称电子透镜，它们的结构原理由Husch 奠定的。
5
60年代后，电镜开始向高电压、高分辨率发展， 100~200kV的电镜逐渐普及，1960年，法国研制 了第一台1MV的电镜，1970年又研制出3MV的 电镜。
70年代后，电镜的点分辨率达0.23nm ，晶格 （线）分辨率达0.1 nm。同时扫描电镜有了较大 的发展，普及程度逐渐超过了透射电镜。
近一、二十年，出现了联合透射、扫描，并带 有分析附件的分析电镜。电镜控制的计算机化和 制样设备的日趋完善，使电镜成为一种既观察图 象又测结构，既有显微图象又有各种谱线分析的 多功能综合性分析仪器。

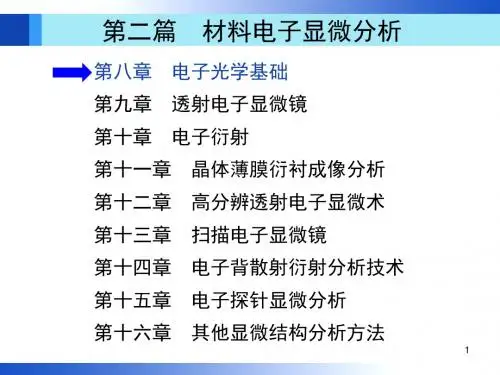

第二篇 电子显微分析
第八章 电子光学基础
1
电子显微分析是利用聚焦电子束与试 样物质相互作用产生的各种物理信号，分 析试样物质的微区形貌、晶体结构和化学 组成。 包括：
用透射电子显微镜进行的透射电子显微分析 用扫描电子显微镜进行的扫描电子显微分析 用电子探针仪进行的X射线显微分析
电子显微分析是材料科学的重要分析方 法之一，与其它的形貌、结构和化学组成分 析方法相比具有以下特点：
13
二、电子的波动性及其波长
1924年，德布罗意提出了运动着的微观粒子 也具有波粒二象性的假说。这个物质波的频率和 波长与能量和动量之间的关系如下：
E hv
(4)
P h
(5)
由此可得德布罗意波波长 ：
h h
(6)
P mv
运动中的电子也必伴随着一个波——电子波。
14
一个初速度为零的电子，在电场中从电位为
9
（3）电子光学可仿照几何光学把电子运动轨迹看 成射线，并由此引入一系列的几何光学参数来表征 电子透镜对于电子射线的聚焦成像作用。
10

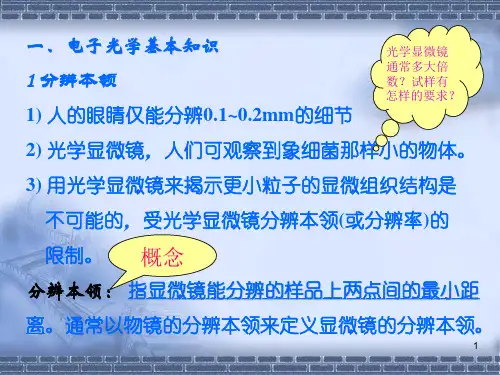

一、光学显微镜的局限性
分辨率：是指一个光学系统刚能清楚地分开两 个物点间的最小距离。距离越小，分辨能力越高。
阿贝根据衍射理论导出的光学透镜分辨能力的 公式：
限制分辨率的因素
日本电子公司生产的JEM2010
4
1、电子显微镜发展简史
1924年L. De和Broglie发现运动电子具有波粒二象 性。
1926年Busch发现在轴对称的电磁场中运动的电子 有会聚现象。
二者结合导致研制电子显微镜的伟大设想。 1931年，第一台电镜在德国柏林诞生。至1934年电 镜的分辨率可达50nm，1939年德国西门子公司第一 台电镜投放市场，分辨率优于10nm。 1935年克诺尔（Knoll）提出扫描电镜的工作原理， 1938年阿登纳（Ardenne）制造了第一台扫描电镜。
零的点受到电位为V的作用，其获得的动能和运 动速度v之间的关系为：
E
eV
1 2
mv 2
(7)
当加速电压较低时，v<<c(光速)，电子质量近 似于静止质量m0，由（6）、（7）式整理得：
h 150 12.25 (8)
2em0V
V
V
电子波长与其加速电压平方根成反比，加速电压越 高，电子波长越短。
2
1) 具有在极高放大倍率下直接观察试样 的形貌、晶体结构和化学成分。
2) 为一种微区分析方法，具有很高的分 辨率，成像分辨率达到0.2～0.3nm （TEM），可直接分辨原子，能进行 纳米尺度的晶体结构及化学组成分析。
3) 各种仪器日益向多功能、综合性方向 发展。
3
透射电子显微镜
菲利浦公司生产的 TECNAI-20
6
80年代后，又研制出了扫描隧道电镜和 原子力显微镜等新型的显微镜。
我国自1958年试制成功第一台电镜以来， 电镜的设计、制造和应用曾有相当规模的 发展。主要产地有北京和上海。但因某些 方面的原因，国产电镜逐渐被进口电镜取 代。
7
2、电镜的分类 电镜大体可划分为： 1) 透射电镜（TEM） 2) 扫描电镜（SEM） 3) 扫描透射电镜（STEM） 4) 电子探针仪（EPMA）等等
1. 电子在静电场中的运动 电子在静电场中受到电场力的作用将产生加
速度。初速度为0的自由电子零电位到达V电位时， 电子的运动速度v为：
v 2eV
(10)
m
衍射效应 像差
11
△r0：分辨本领； λ：照明源波长； n：透镜上下方介质的折射率； α：透镜的孔径半角（°）； nsina称为数值孔径，用N. A表示。 由（3）式可知，透镜的分辨率r值与N. A成
反比，与 λ 值成正比，r值越小，分辨本领 越高。
12
较好情况下，N. A值可提高到1.6。 各种照明源对应的分辨率： 1）可见光，400~780nm； 当用可见光作光源，采用组合透镜、大的孔径角、高折射 率介质浸没物镜时， 最佳情况的透镜分辨极限是200nm。 2）X射线，0.05~10nm； 要进一步提高显微镜的分辨能力，就必须用更短波长的照 明源。X射线波长很短，在0.05~ 10nm范围，但至今也 无法能使之有效聚焦成像。 3）电子波， 电子束流具有波动性，且波长比可见光短得 多。显然，如果用电子束做照明源制成电子显微镜将具有 更高的分辨本领。
15
Hale Waihona Puke 当加速电压较高时，电子运动速度增大， 电子质量也随之增大，必须用相对论进行校正：
h
12.25
(9)
2em0V
(1
eV 2m0c2
)
V (1 0.9785 106V )
加速电压 （kV）
电子波长 （nm）
加速电压 （kV）
电子波长 （nm）
1
0.0388
80
0.00418
10
0.0122
100
0.00370
