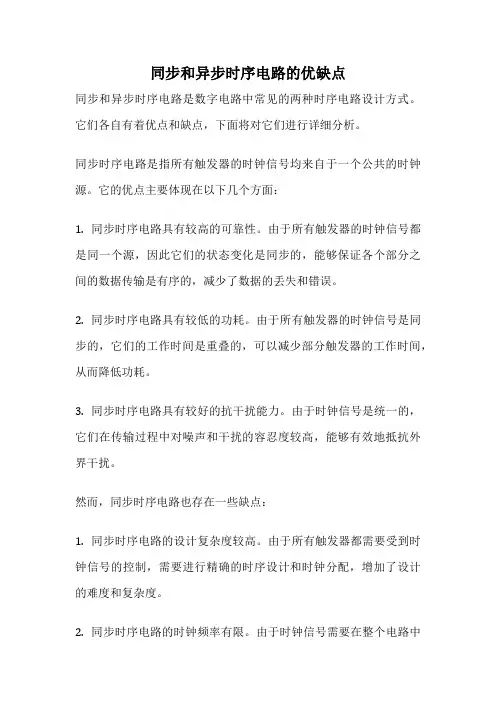

同步和异步时序电路的优缺点同步和异步时序电路是数字电路中常见的两种时序电路设计方式。
它们各自有着优点和缺点,下面将对它们进行详细分析。
同步时序电路是指所有触发器的时钟信号均来自于一个公共的时钟源。
它的优点主要体现在以下几个方面:1. 同步时序电路具有较高的可靠性。
由于所有触发器的时钟信号都是同一个源,因此它们的状态变化是同步的,能够保证各个部分之间的数据传输是有序的,减少了数据的丢失和错误。
2. 同步时序电路具有较低的功耗。
由于所有触发器的时钟信号是同步的,它们的工作时间是重叠的,可以减少部分触发器的工作时间,从而降低功耗。
3. 同步时序电路具有较好的抗干扰能力。
由于时钟信号是统一的,它们在传输过程中对噪声和干扰的容忍度较高,能够有效地抵抗外界干扰。
然而,同步时序电路也存在一些缺点:1. 同步时序电路的设计复杂度较高。
由于所有触发器都需要受到时钟信号的控制,需要进行精确的时序设计和时钟分配,增加了设计的难度和复杂度。
2. 同步时序电路的时钟频率有限。
由于时钟信号需要在整个电路中传输,当电路规模较大时,时钟信号的传输延迟会增加,从而限制了时钟频率的提高。
异步时序电路是指触发器的时钟信号不是来自公共的时钟源,而是根据输入信号的变化进行触发。
它的优点主要体现在以下几个方面:1. 异步时序电路具有较高的灵活性。
由于不受统一的时钟信号控制,可以根据输入信号的变化进行触发,灵活性更强,适用于复杂的数据交互和处理。
2. 异步时序电路的时钟频率不受限制。
由于时钟信号的触发是根据输入信号的变化进行的,不受统一时钟信号的传输延迟影响,因此可以实现较高的时钟频率。
3. 异步时序电路具有较低的延迟。
由于触发信号的传输不需要等待统一的时钟源,因此可以减少延迟,提高电路的响应速度。
然而,异步时序电路也存在一些缺点:1. 异步时序电路的设计复杂度较高。
由于触发信号的变化需要根据输入信号的变化进行触发,需要进行复杂的时序设计和状态分析,增加了设计的难度和复杂度。

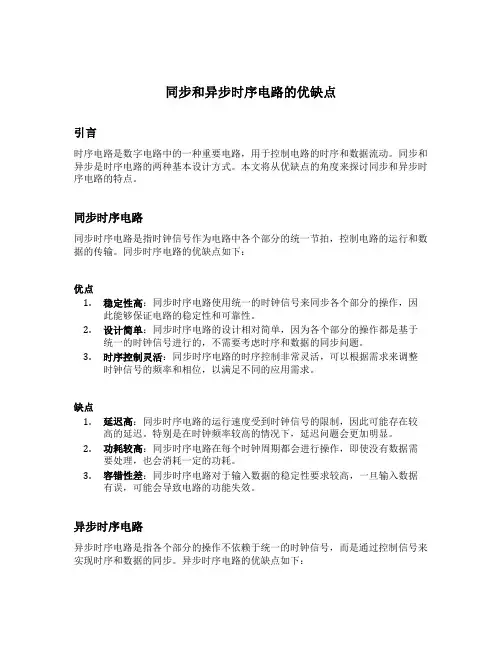

同步和异步时序电路的优缺点引言时序电路是数字电路中的一种重要电路,用于控制电路的时序和数据流动。
同步和异步是时序电路的两种基本设计方式。
本文将从优缺点的角度来探讨同步和异步时序电路的特点。
同步时序电路同步时序电路是指时钟信号作为电路中各个部分的统一节拍,控制电路的运行和数据的传输。
同步时序电路的优缺点如下:优点1.稳定性高:同步时序电路使用统一的时钟信号来同步各个部分的操作,因此能够保证电路的稳定性和可靠性。
2.设计简单:同步时序电路的设计相对简单,因为各个部分的操作都是基于统一的时钟信号进行的,不需要考虑时序和数据的同步问题。
3.时序控制灵活:同步时序电路的时序控制非常灵活,可以根据需求来调整时钟信号的频率和相位,以满足不同的应用需求。
缺点1.延迟高:同步时序电路的运行速度受到时钟信号的限制,因此可能存在较高的延迟。
特别是在时钟频率较高的情况下,延迟问题会更加明显。
2.功耗较高:同步时序电路在每个时钟周期都会进行操作,即使没有数据需要处理,也会消耗一定的功耗。
3.容错性差:同步时序电路对于输入数据的稳定性要求较高,一旦输入数据有误,可能会导致电路的功能失效。
异步时序电路异步时序电路是指各个部分的操作不依赖于统一的时钟信号,而是通过控制信号来实现时序和数据的同步。
异步时序电路的优缺点如下:优点1.速度快:异步时序电路的速度受到电路中最慢的部分的限制,可以根据具体情况来调整各个部分的运行速度,从而实现更高的工作频率。
2.功耗低:异步时序电路仅在需要处理数据时才进行操作,因此在没有数据需要处理时,可以降低功耗,提高电路的能效。
3.容错性好:异步时序电路对于输入数据的稳定性要求较低,能够容忍一定的输入数据误差,提高了电路的容错性。
缺点1.设计复杂:异步时序电路的设计相对复杂,因为需要考虑各个部分的时序和数据的同步问题,可能需要引入额外的控制电路和状态机来实现。
2.稳定性差:由于异步时序电路的各个部分操作相对独立,可能存在时序和数据的不一致问题,导致电路的稳定性较差。

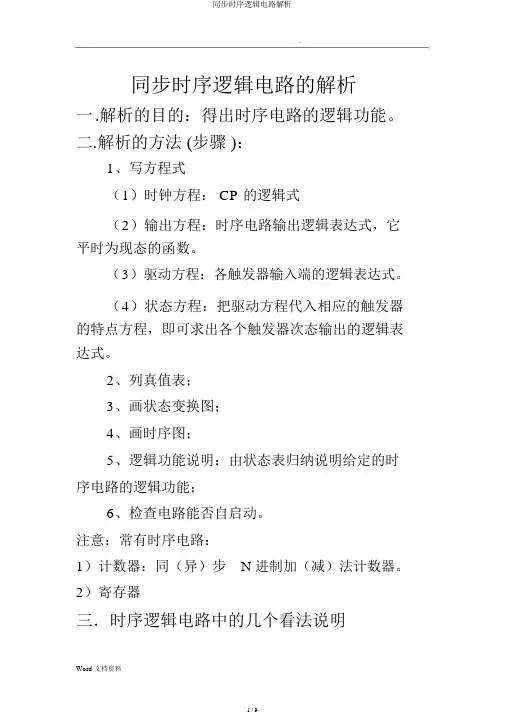

.同步时序逻辑电路的解析一.解析的目的:得出时序电路的逻辑功能。
二.解析的方法 (步骤 ):1、写方程式(1)时钟方程: CP 的逻辑式(2)输出方程:时序电路输出逻辑表达式,它平时为现态的函数。
(3)驱动方程:各触发器输入端的逻辑表达式。
(4)状态方程:把驱动方程代入相应的触发器的特点方程,即可求出各个触发器次态输出的逻辑表达式。
2、列真值表;3、画状态变换图;4、画时序图;5、逻辑功能说明:由状态表归纳说明给定的时序电路的逻辑功能;6、检查电路能否自启动。
注意:常有时序电路:1)计数器:同(异)步N 进制加(减)法计数器。
2)寄存器三.时序逻辑电路中的几个看法说明1.有效状态与有效循环有效状态:在时序电路中,凡是被利用了的状态,都称为有效状态。
有效循环:在时序电路中,凡是有效状态形成的循环,都称为有效循环。
2.无效状态与无效循环无效状态:在时序电路中,凡是没有被利用的状态,都叫无效状态。
无效循环:在时序电路中,若是无效状态形成了循环,那么这种循环就称为无效循环。
3.电路能自启动与不能够自启动能自启动:在时序电路中,诚然存在无效状态,但是它们没有形成循环,这样的时序电路叫能够自启动的时序电路。
不能够自启动:在时序电路中,既有无效状态存在,且它们之间又形成了循环,这样的时序电路被称之为不能够自启动的时序电路。
在这种电路中,一旦因某种原因使循环进入无效循环,就再也回不到有效状态了,所以,再要正常工作也就不能能了。
四.同步时序电路的解析举例例 1 试解析以下列图的时序电路的逻辑功能&Y FF0FF 1FF2Q0Q11J Q21J1JC1C1C11k1k1kQ0Q1Q2 CP解:(1)写方程式时钟方程:CP0 CP1CP2CP输出方程:Y Q2n Q1n Q0n驱动方程:J 0Q2n K 0Q2nJ1Q0n K 1Q0nJ 2Q n K2Q n 11状态方程:把驱动方程分别代入特点方程JK 触发器的特点方程:Q n 1JQ n KQ n(6-2-4 ),得状态方程:Q0n 1J 0 Q0n K 0 Q0n Q2n Q0n Q2n Q0n Q2n()Q n 1J Q n K Q n Q n Q n Q n Q n Q n1111101010Q2n 1J 2Q2n K 2Q2n Q1n Q2n Q1n Q2n Q1n(2)列状态表依次假设电路得现态Q2n Q1n Q0n,代入状态方程式和输出方程式,进行计算,求出相应得次态和输出,结果见状态表现态次态输出Qn Q n nQn 1 Q n 1n 1Y2Q 02Q 01111111 111111 1111110 11110 110 0111 11111(3)画出状态图/1/1/1/1/10 0 00 0 10 1 11 1 11 1 01 0 0/0(a )有效循环/1010101/1(b )无效循环(4)画时序图.CP1110000 Q01110000 Q11110000 Q2111111Y0(5)电路功能说明由状态图和时序图可知,该电路是一个 6 次 CP 脉冲一循环的序次发生器,又称为节拍发生器。

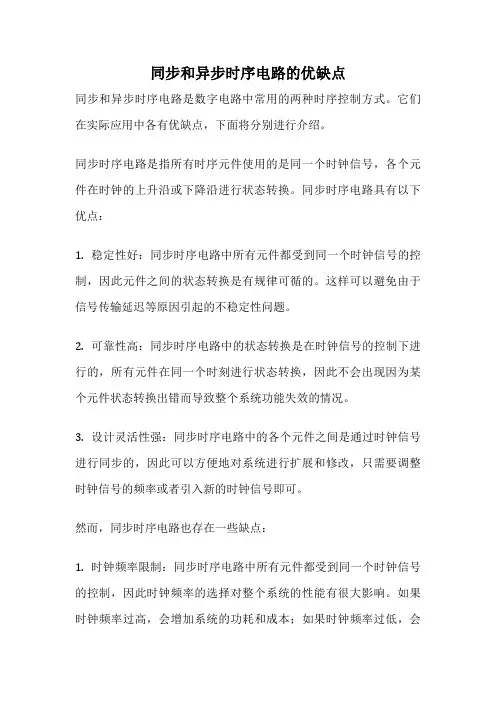

同步和异步时序电路的优缺点同步和异步时序电路是数字电路中常用的两种时序控制方式。
它们在实际应用中各有优缺点,下面将分别进行介绍。
同步时序电路是指所有时序元件使用的是同一个时钟信号,各个元件在时钟的上升沿或下降沿进行状态转换。
同步时序电路具有以下优点:1. 稳定性好:同步时序电路中所有元件都受到同一个时钟信号的控制,因此元件之间的状态转换是有规律可循的。
这样可以避免由于信号传输延迟等原因引起的不稳定性问题。
2. 可靠性高:同步时序电路中的状态转换是在时钟信号的控制下进行的,所有元件在同一个时刻进行状态转换,因此不会出现因为某个元件状态转换出错而导致整个系统功能失效的情况。
3. 设计灵活性强:同步时序电路中的各个元件之间是通过时钟信号进行同步的,因此可以方便地对系统进行扩展和修改,只需要调整时钟信号的频率或者引入新的时钟信号即可。
然而,同步时序电路也存在一些缺点:1. 时钟频率限制:同步时序电路中所有元件都受到同一个时钟信号的控制,因此时钟频率的选择对整个系统的性能有很大影响。
如果时钟频率过高,会增加系统的功耗和成本;如果时钟频率过低,会降低系统的运行速度。
2. 时钟分配问题:当系统中的元件数量较多时,会出现时钟信号的分配问题。
由于时钟信号需要同时传输到各个元件,因此会增加布线的复杂度和功耗。
异步时序电路是指各个时序元件的状态转换不依赖于统一的时钟信号,而是根据元件自身的输入信号进行控制。
异步时序电路具有以下优点:1. 灵活性强:由于异步时序电路不依赖于统一的时钟信号,因此每个元件的状态转换可以根据需要进行调整,提供了更大的设计灵活性。
2. 节约功耗:异步时序电路只有在需要进行状态转换时才会进行,而不是像同步时序电路那样在每一个时钟周期都进行状态转换。
这样可以节约功耗,提高系统的能效。
3. 抗干扰能力强:由于异步时序电路中各个元件的状态转换不依赖于统一的时钟信号,因此可以减少由于干扰信号对时钟信号的影响,提高系统的抗干扰能力。
时序逻辑电路的分析方法时序逻辑电路的分析:根据给定的电路,写出它的方程、列出状态转换真值表、画出状态转换图和时序图,而后得出它的功能。
同步时序逻辑电路的分析方法同步时序逻辑电路的主要特点:在同步时序逻辑电路中,山于所有触发器都山同一个时钟脉冲信号CP来触发,它只控制触发器的翻转时刻,而对触发器翻转到何种状态并无影响,所以,在分析同步时序逻辑电路时,可以不考虑时钟条件。
1、基本分析步骤1)写方程式:输出方程:时序逻辑电路的输出逻辑表达式,它通常为现态和输入信号的函数。
驱动方程:各触发器输入端的逻辑表达式。
状态方程:将驱动方程代入相应触发器的特性方程中,便得到该触发器的状态方程。
2)列状态转换真值表:将电路现态的各种取值代入状态方程和输出方程中进行计算,求出相应的次态和输出,从而列出状态转换真值表。
如现态的起始值已给定时,则从给定值开始计算。
如没有给定时,则可设定一个现态起始值依次进行计算。
3)逻辑功能的说明:根据状态转换真值表来说明电路的逻辑功能。
4)画状态转换图和时序图:状态转换图:是指电路山现态转换到次态的示意图。
时序图:是在时钟脉冲CP作用下,各触发器状态变化的波形图。
5)检验电路能否自启动关于电路的自启动问题和检验方法,在下例中得到说明。
11222、 分析举例例、试分析下图所示电路的逻辑功能,并画出状态转换图和时序图。
解:山上图所示电路可看出,时钟脉冲CP 加在每个触发器的时钟脉冲输入 端上。
因此,它是一个同步时序逻辑电路,时钟方程可以不写。
①写方程式:输出方程:Y = Qo 31驱动方程:业=Q^Qa"' %= Qo"芒态方豎 _ ,Q 严1= %囲+%& =1Q?+1Q O -=Q^01小詁0? + %酉=Q 7Q 0-㊉Q「Q^i 二爲 Q?+兀 Q? = Qi'Qo'Q?^ 而 Qf②列状态转换真值表:状态转换真值表的作法是:从第一个现态“000”开始,代入状态方程,得次态为“001”,代入输出方程,得输出为"0” O把得出的次态"001"作为下一轮计算的“现态”,继续计算下一轮的次态值和输出值。

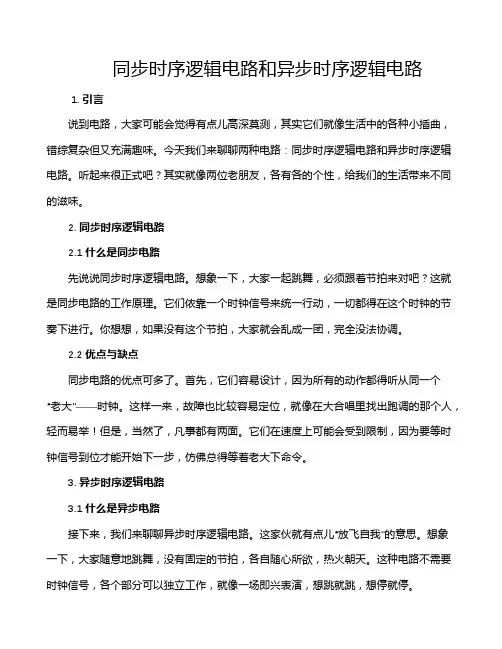

同步时序逻辑电路和异步时序逻辑电路1. 引言说到电路,大家可能会觉得有点儿高深莫测,其实它们就像生活中的各种小插曲,错综复杂但又充满趣味。
今天我们来聊聊两种电路:同步时序逻辑电路和异步时序逻辑电路。
听起来很正式吧?其实就像两位老朋友,各有各的个性,给我们的生活带来不同的滋味。
2. 同步时序逻辑电路2.1 什么是同步电路先说说同步时序逻辑电路。
想象一下,大家一起跳舞,必须跟着节拍来对吧?这就是同步电路的工作原理。
它们依靠一个时钟信号来统一行动,一切都得在这个时钟的节奏下进行。
你想想,如果没有这个节拍,大家就会乱成一团,完全没法协调。
2.2 优点与缺点同步电路的优点可多了。
首先,它们容易设计,因为所有的动作都得听从同一个“老大”——时钟。
这样一来,故障也比较容易定位,就像在大合唱里找出跑调的那个人,轻而易举!但是,当然了,凡事都有两面。
它们在速度上可能会受到限制,因为要等时钟信号到位才能开始下一步,仿佛总得等着老大下命令。
3. 异步时序逻辑电路3.1 什么是异步电路接下来,我们来聊聊异步时序逻辑电路。
这家伙就有点儿“放飞自我”的意思。
想象一下,大家随意地跳舞,没有固定的节拍,各自随心所欲,热火朝天。
这种电路不需要时钟信号,各个部分可以独立工作,就像一场即兴表演,想跳就跳,想停就停。
3.2 优点与缺点异步电路的优点就是速度快,反应灵敏。
因为没有时钟的限制,它们可以在需要的时候马上响应,特别适合处理突发事件,像是过马路时的红绿灯,红灯一亮就得停下,绿灯一闪立马走。
可是,快可不代表好,有时候这就像在一场没有指挥的音乐会上,大家都想表现,结果弄得一团糟,容易出现竞争和冲突。
4. 比较与应用4.1 各自的应用领域那么,这两种电路究竟哪种更好呢?这就要看情况了。
同步电路一般用于那些需要稳定和可靠性的地方,比如计算机和大型系统。
而异步电路则适合需要快速反应的地方,比如一些高频交易系统或者一些需要低延迟的通信设备。

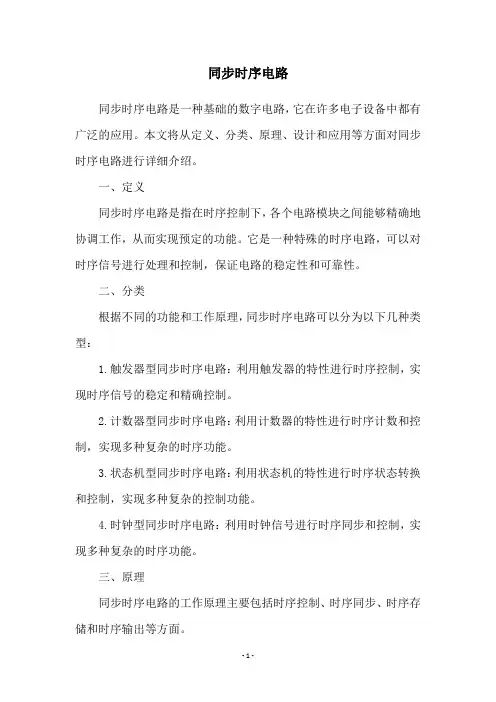

同步时序电路同步时序电路是一种基础的数字电路,它在许多电子设备中都有广泛的应用。
本文将从定义、分类、原理、设计和应用等方面对同步时序电路进行详细介绍。
一、定义同步时序电路是指在时序控制下,各个电路模块之间能够精确地协调工作,从而实现预定的功能。
它是一种特殊的时序电路,可以对时序信号进行处理和控制,保证电路的稳定性和可靠性。
二、分类根据不同的功能和工作原理,同步时序电路可以分为以下几种类型:1.触发器型同步时序电路:利用触发器的特性进行时序控制,实现时序信号的稳定和精确控制。
2.计数器型同步时序电路:利用计数器的特性进行时序计数和控制,实现多种复杂的时序功能。
3.状态机型同步时序电路:利用状态机的特性进行时序状态转换和控制,实现多种复杂的控制功能。
4.时钟型同步时序电路:利用时钟信号进行时序同步和控制,实现多种复杂的时序功能。
三、原理同步时序电路的工作原理主要包括时序控制、时序同步、时序存储和时序输出等方面。
1.时序控制:时序控制是同步时序电路的核心,它通过对时序信号进行处理和控制,实现电路的稳定和可靠工作。
2.时序同步:时序同步是同步时序电路的重要特性之一,它能够确保不同电路模块之间的时序信号同步,从而实现预定的功能。
3.时序存储:时序存储是同步时序电路的另一个重要特性,它能够将时序信号暂时存储在存储器中,以便后续处理和控制。
4.时序输出:时序输出是同步时序电路的最终结果,它通过将时序信号输出到其他电路模块中,实现预定的功能。
四、设计同步时序电路的设计需要考虑多种因素,包括电路结构、时序控制、时序同步、时序存储和时序输出等方面。
1.电路结构:电路结构是同步时序电路的基础,需要选择合适的电路结构来实现预定的功能。
2.时序控制:时序控制是同步时序电路的核心,需要合理设计时序控制电路,以实现精确的时序控制。
3.时序同步:时序同步是同步时序电路的重要特性之一,需要设计合理的时序同步电路,以确保不同电路模块之间的时序信号同步。

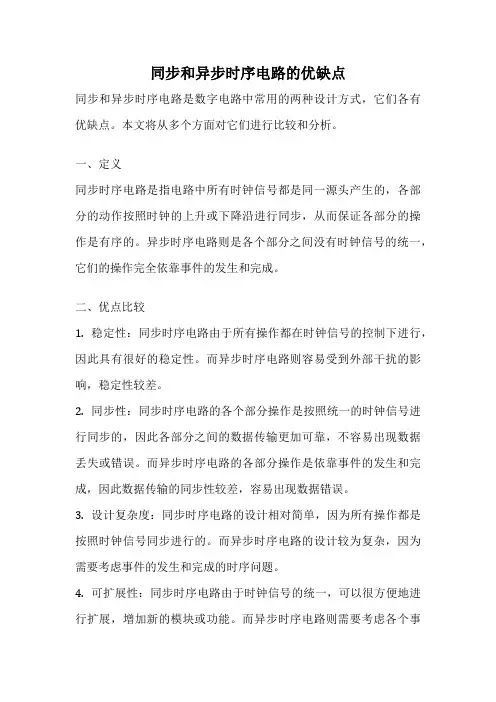

同步和异步时序电路的优缺点同步和异步时序电路是数字电路中常用的两种设计方式,它们各有优缺点。
本文将从多个方面对它们进行比较和分析。
一、定义同步时序电路是指电路中所有时钟信号都是同一源头产生的,各部分的动作按照时钟的上升或下降沿进行同步,从而保证各部分的操作是有序的。
异步时序电路则是各个部分之间没有时钟信号的统一,它们的操作完全依靠事件的发生和完成。
二、优点比较1. 稳定性:同步时序电路由于所有操作都在时钟信号的控制下进行,因此具有很好的稳定性。
而异步时序电路则容易受到外部干扰的影响,稳定性较差。
2. 同步性:同步时序电路的各个部分操作是按照统一的时钟信号进行同步的,因此各部分之间的数据传输更加可靠,不容易出现数据丢失或错误。
而异步时序电路的各部分操作是依靠事件的发生和完成,因此数据传输的同步性较差,容易出现数据错误。
3. 设计复杂度:同步时序电路的设计相对简单,因为所有操作都是按照时钟信号同步进行的。
而异步时序电路的设计较为复杂,因为需要考虑事件的发生和完成的时序问题。
4. 可扩展性:同步时序电路由于时钟信号的统一,可以很方便地进行扩展,增加新的模块或功能。
而异步时序电路则需要考虑各个事件之间的时序关系,扩展性较差。
三、缺点比较1. 延迟:同步时序电路在时钟信号的作用下,各部分操作是按照统一的时序进行的,因此会有一定的延迟。
而异步时序电路的各部分操作是依靠事件的发生和完成,因此延迟较小。
2. 功耗:同步时序电路由于所有操作都在时钟信号的控制下进行,因此会有一定的功耗。
而异步时序电路的各部分操作是依靠事件的发生和完成,因此功耗较低。
3. 灵活性:同步时序电路的各部分操作是按照统一的时钟信号进行同步的,因此灵活性较差,不容易适应复杂的场景。
而异步时序电路的各部分操作是依靠事件的发生和完成,因此灵活性较好,可以适应各种复杂的场景。
同步和异步时序电路各有优缺点,选择使用哪种方式需要根据具体的应用场景来决定。

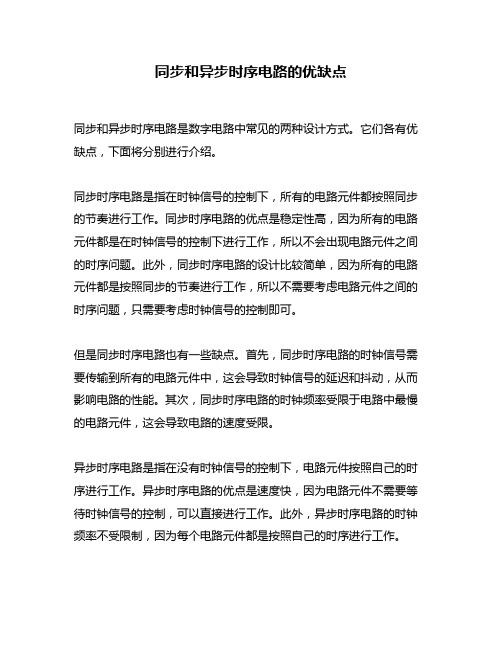

同步和异步时序电路的优缺点同步和异步时序电路是数字电路中常见的两种设计方式。
它们各有优缺点,下面将分别进行介绍。
同步时序电路是指在时钟信号的控制下,所有的电路元件都按照同步的节奏进行工作。
同步时序电路的优点是稳定性高,因为所有的电路元件都是在时钟信号的控制下进行工作,所以不会出现电路元件之间的时序问题。
此外,同步时序电路的设计比较简单,因为所有的电路元件都是按照同步的节奏进行工作,所以不需要考虑电路元件之间的时序问题,只需要考虑时钟信号的控制即可。
但是同步时序电路也有一些缺点。
首先,同步时序电路的时钟信号需要传输到所有的电路元件中,这会导致时钟信号的延迟和抖动,从而影响电路的性能。
其次,同步时序电路的时钟频率受限于电路中最慢的电路元件,这会导致电路的速度受限。
异步时序电路是指在没有时钟信号的控制下,电路元件按照自己的时序进行工作。
异步时序电路的优点是速度快,因为电路元件不需要等待时钟信号的控制,可以直接进行工作。
此外,异步时序电路的时钟频率不受限制,因为每个电路元件都是按照自己的时序进行工作。
但是异步时序电路也有一些缺点。
首先,由于电路元件是按照自己的时序进行工作,所以容易出现时序问题,如冒险、悬空等问题。
这些问题会导致电路的稳定性和可靠性下降。
其次,异步时序电路的设计比较复杂,因为需要考虑电路元件之间的时序问题,需要采用一些特殊的电路元件来解决时序问题。
综上所述,同步和异步时序电路各有优缺点。
在实际应用中,需要根据具体的需求来选择合适的设计方式。
如果要求电路稳定性高、设计简单,可以选择同步时序电路;如果要求电路速度快、时钟频率不受限制,可以选择异步时序电路。
但是需要注意的是,在选择异步时序电路时,需要特别注意时序问题,以保证电路的稳定性和可靠性。
时序逻辑电路的分析,就是从给定的时序电路的逻辑电路图出发,分析得到其逻辑功能。
具体讲,就是确定电路的输入和现态如何决定了电路的输出和次态,从而得到电路的状态迁移规律。
对于同步时序逻辑电路,其中的触发器在统一的时钟信号的控制下工作,电路分析过程比较简单。
★同步时序逻辑电路的分析步骤◆判断根据给定的逻辑电路图,判断其为同步时序,还是异步时序,如果是同步时序,就按照下面的步骤具体分析。
◆读图阅读电路图,明确电路中采用了何种触发器,以及输入、输出变量的情况;随后,根据电路的连接形式,得到电路的输出方程(输出由输入和现态决定的函数),以及触发器的激励方程(触发器的激励信号由输入和现态决定的函数)。
◆带入已知触发器类型,可知其特征方程的标准形式,将上一步中得到的激励方程带入触发器的特征方程,得到电路中各个触发器对应的状态方程。
此时就得到了电路对应的逻辑表达式,包括输出方程、状态方程(次态由输入和现态决定的函数)。
◆计算根据上一步得到的表达式,得到状态表,一般按照真值表的结构列写即可,也就是电路的真值表。
当然,列写时最好用整体分析的方法,在分析困难时,可能需要带入计算。
◆转换将电路的状态表(真值表)转换为状态图。
◆总结分析电路的状态图上表达出的状态迁移关系,从而总结得到电路的逻辑功能,同时,这里一般还需要判断电路的安全性如何。
时序逻辑电路的安全性,及安全性的判断,将在例题中具体介绍。
★以上分析步骤,可以简单总结为图8.2.3所示流程。
计算图8.2.3 同步时序逻辑电路的分析步骤图8.2.3重点总结了同步时序电路的分析时,每一步骤的目标和工作核心,应该不难理解。
★再强调一下:◆分析组合逻辑电路时,从逻辑电路图出发,最终得到对应的真值表,然后在真值表上总结得到逻辑功能;◆分析同步时序电路时,最终得到是对应的状态图,然后在状态图上总结得到逻辑功能。
有缘学习更多+谓ygd3076或关注桃报:奉献教育(店铺)。
实验八同步时序逻辑电路的分析一、实验目的⑴熟悉同步时序逻辑电路的一般分析、设计方法⑵熟悉移位寄存器和同步计数器的逻辑功能二、实验预习复习触发器的功能、特点和应用三、实验器材⑴直流稳压电源、数字逻辑实验箱⑵ 74LS00、74LS08、74LS10、74LS86、74LS74、74LS76四、实验内容和步骤1.移位寄存器型计数器⑵将集成D型触发器74LS74按图8-2接线。
电路的脉冲输入端CP接单脉冲,四个输出端Q4、Q3、Q2、Q1分别接发光二极管。
用触发器的异步清除端CLR将触发器初始状态复位为“0000”,Q4Q3Q2Q1=0000。
(同样,可以用各触发器的预置端将触发器的初始状态置为某个状态。
)逐次按动单脉冲按钮,观察在CP脉冲作用下,计数器输出端的变化状态,将结果填入自制的表中。
分析电路输出端状态变化的规律,画出状态转换图,并说明电路的功能。
实验结果:五、思考题总结同步时序逻辑电路的一般分析方法。
(1) 根据逻辑电路写出各个触发器的驱动方程,即写出每个触发器输入端的逻辑函数表达式。
(2) 根据所给触发器,将得到的驱动方程代入触发器特性方程,得到时钟脉冲作用下的状态方程。
(3) 从逻辑电路中写出输出端的逻辑函数表达式。
(4) 将任何一组输入变量的取值及电路的初始状态,代入状态转移方程中和输出函数表达式中,得到时钟信号作用下的存储电路的次态逻辑值;再以得到的次态逻辑值为初始状态,和此时的输入变量的取值,再次代入状态转移方程中和输出函数表达式中,又得到新的次态逻辑值以及电路的输出值,如此循环代入逻辑值,直到所有输入变量的取值和所有逻辑状态值全部代入。
将存储电路的状态转换以及电路的输出用表格的形式来描述它们之间的关系,称为状态转移表。
将存储电路状态之间的转换关系用图形的方式来描述,就是状态转换图。
(5) 检查状态转换图(状态转移表),如果在时钟信号和输入信号的作用下,各个状态之间能够建立联系,则说明该时序逻辑电路能够自启动,否则不能自启动。
