要点培训(OPL )
知识分类〖经验分享〗
管理编号 WJ-LZ-JLD -JY-C005
主题

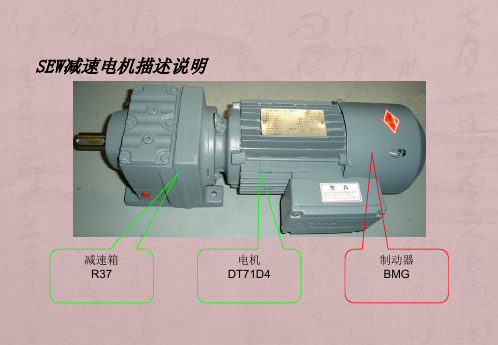

SEW 电机制动器线圈及整流块的测量与判断
制定人彭计生
审核人霍健
小组名称金龙队制定日
2015年6月8日
【图示】

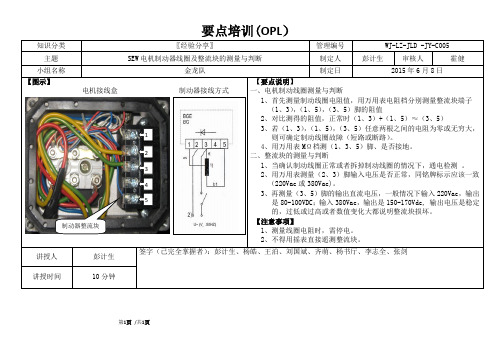

电机接线盒制动器接线方式
【要点说明】
一、电机制动线圈测量与判断
1、首先测量制动线圈电阻值,用万用表电阻档分别测量整流块端子 (1、3),(1、5),(3、5)脚的阻值
2、对比测得的阻值,正常时(1、3)+(1、5)≈(
3、5) 3、若(1、3),(1、5),(3、5)任意两根之间的电阻为零或无穷大, 则可确定制动线圈故障(短路或断路)。
4、用万用表M Ω档测(1、3、5)脚、是否接地。
二、整流块的测量与判断
1、当确认制动线圈正常或者拆掉制动线圈的情况下,通电检测。
2、用万用表测量(2、3)脚输入电压是否正常,同铭牌标示应该一致 (220Vac 或380Vac)。
3、再测量(3、5)脚的输出直流电压,一般情况下输入220Vac ,输出是80-100VDC ;输入380Vac ,输出是150-170Vdc, 输出电压是稳定的,过低或过高或者数值变化大都说明整流块损坏。
【注意事项】
1、测量线圈电阻时,需停电。
2、不得用摇表直接遥测整流块。
讲授人彭计生签字(已完全掌握者):彭计生、杨皓、王泊、刘国斌、齐萌、杨书厅、李志全、张剑
讲授时间
10分钟
1 2 3 4 5
制动器整流块。
