船舶通信与导航系统安装与操作船舶通信与导航系统是船舶上至关重要的设备，因为它能够确保船只在海上的航行安全。
这个系统集成了多个不同的组件，它们共同协同工作来提供导航、通信和安全功能。
安装和操作这个系统是一项非常重要的任务，需要合格的技术人员来完成。
本文将介绍船舶通信与导航系统的安装和操作流程。
首先是安装部分。
安装船舶通信与导航系统需要经验丰富的技术人员，并遵循一系列的步骤。
首先要分析船舶的大小、负载容量和目标，以确定船只需要哪些技术装备。
一旦这些确定下来，技术团队就可以开始为船舶安装导航和通信设备了。
在安装船舶导航设备时，必须确保所有设备都处于正确的位置，以最大程度地提高其效果。
安装设备之前，通常需要将芯片、天线和信号线等配件适当地安装在适当位置。
芯片必须放置在整个系统的核心位置，以便快速处理并分配数据。
天线通常安装在船舶的最高点，以增强接收信号的能力。
一旦安装完成，需要对所有设备进行测试，确保其正常工作。
在安装通信设备方面，需要将射频线、微波器和控制面板等配件安装在适当位置。
射频线和微波器负责将信号从船上传送，在这里我们需要设备更好的射频性能，能够帮助信号真正的传达。
控制面板则让船员可以与基站进行通信，至关重要。
与导航设备安装完毕后一样，需要对所有设备进行测试，确保其正常工作。
在这个安装流程中，最重要的一步就是确保所有设备都处于正确的位置。
安装不当会对设备的性能造成严重的影响，降低船只在海上的安全性和导航能力。
其次是操作部分。
船舶航行期间操作系统是至关重要的，必须确保系统的每个部分都能正常工作，并且船员能够熟练操作。
为了使船员掌握系统的操作和维护技能，在安装后必须进行培训。
根据船舶通信与导航系统的不同，操作人员可能需要接受不同的培训。
对于导航设备，船员需要知道如何解读各种图象，包括电子地图和天气预测。
同时他们还需要学习使用设备进行诸如航线规划、自动导航和设备故障排除等任务。
对于通信设备，最重要的是确保船员能够正常进行和地面基站的通信以及进行紧急通讯。
船舶无线电设备安装工艺规范1范围本规范规定了航海船舶无线电通信和海上遇险呼叫设备（包括中/高频无线电装置、甚射频无线电话、航行气象告警接收机，即NA VTEX接收机、卫星通讯设备等）的安装施工前准备、人员、工艺要求、工艺过程和检验。
本规范适用于各类船舶无线电设备的安装，但不包括有特殊要求的船舶。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
Q/SWS46-001-2007 船舶电缆敷设工艺规范Q/SWS46-002-2007 船舶电气设备安装工艺规范Q/SWS46-003-2007 船舶电气设备和电缆保护接地工艺规范3施工前准备3.1 技术资料施工前，首先仔细阅读无线电设备的相关电气系统图、布置图、接线图和安装图。
3.2 物资材料施工前，了解无线电系统设备的到货情况，设备均应有出厂合格证。
掌握设备支架底座的到货情况，及时领取上船安装。
3.3 施工工具施工前，应准备好螺丝刀、万用表、活络扳手、接地线、套管、锡箔纸、接地块等。
4 人员施工人员安装前应进行专业知识和安全知识的应知、应会培训，并应有工作经验的船舶电工才能上岗操作。
5工艺要求5.1 无线电设备安装完毕，外观应完好无损。
5.2 无线电设备安装位置应符合布置图要求。
5.3 电缆敷设5.3.1 无线电设备的电缆敷设应符合Q/SWS46-001-2007《船舶电缆敷设工艺规范》的规定。
5.3.2 无线电的射频电缆一般应与电力和照明电缆分开敷设，与无线电无关的电缆和管系不得经过无线电室。
5.3.3 无线电设备的天线随机电缆引入端敷设时，应保留一定余量，便于维修。
5.4 设备安装5.4.1 无线电设备的安装应符合Q/SWS46-002-2007《船舶电气设备安装工艺规范》的规定。
船舶中高频组合电台的安装与操作船舶中的高频（HF）组合电台是船舶通信系统中至关重要的一部分，它可以实现与陆地、其他船只和海岸台的通信。
在这篇文章中，我们将讨论高频组合电台的安装与操作。
1.安装高频组合电台安装高频组合电台需要考虑以下几个方面：-选择合适的位置：高频组合电台应该安装在离船舶其他设备一定距离的地方，以避免电磁干扰。
-考虑电源供应：高频组合电台需要连接到船舶的电源系统，确保电源供应稳定。
-安装天线：选择适合船舶类型和尺寸的天线，并确保天线安装在高处，以便获得更好的信号接收。
-连接辅助设备：将高频组合电台与雷达、GPS和自动识别系统等辅助设备连接起来，以实现更多功能。
2.配置高频组合电台在安装高频组合电台后，需要进行一些配置操作：-设置频率：根据船舶所在地区的通信要求，配置合适的工作频率。
-设置调制方式：高频组合电台支持AM（幅度调制）和SSB（单边带调制），根据需要选择合适的调制方式。
-预存频道：根据常用通信频率，设置一些预存频道，以便快速切换。
-设置调制参数：根据通信要求和海况，调整音频增益、压缩等参数，以获得清晰的通信效果。
3.进行高频通信在完成配置后，可以使用高频组合电台进行通信：- 建立通信：选择目标频率，按下PTT（Push to Talk）键，与对方进行通话。
-进行通信：清晰准确地传达信息，使用标准的无线电通信术语和规范。
-监听频道：在通信过程中，时刻保持听觉警惕，注意接收到的信息。
-进行紧急通信：如果船舶遇到紧急情况，按下紧急呼叫按钮，进行紧急通信。
-遵守海事通信规则：遵守国际海事通信规则，保持通信秩序和频谱使用合规。
4.进行系统维护高频组合电台作为船舶通信系统的一部分，需要进行定期的系统维护：-定期校准：根据生产商的建议，定期校准设备以保证其性能和精度。
-清洁和保养：定期清洁高频组合电台，避免灰尘或湿气进入设备，导致设备故障。
-更新软件：随着技术的不断更新，确保高频组合电台的软件始终是最新的版本。

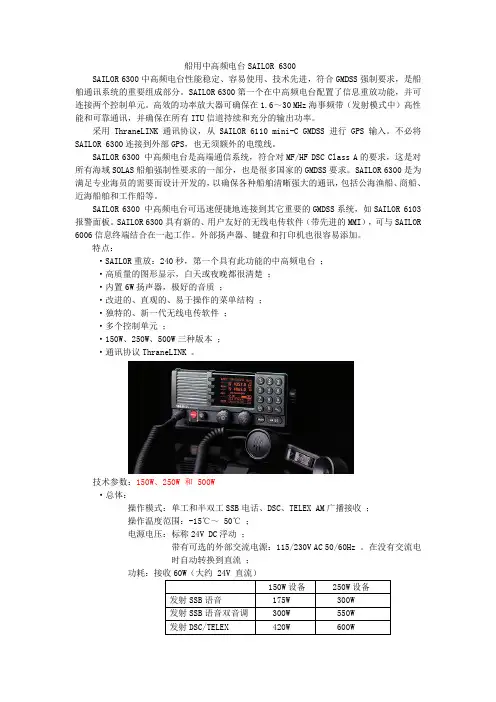

船用中高频电台SAILOR 6300SAILOR 6300中高频电台性能稳定、容易使用、技术先进，符合GMDSS强制要求，是船舶通讯系统的重要组成部分。
SAILOR 6300第一个在中高频电台配置了信息重放功能，并可连接两个控制单元。
高效的功率放大器可确保在1.6～30 MHz海事频带（发射模式中）高性能和可靠通讯，并确保在所有ITU信道持续和充分的输出功率。
采用ThraneLINK通讯协议，从 SAILOR 6110 mini-C GMDSS 进行GPS输入。
不必将SAILOR 6300连接到外部GPS，也无须额外的电缆线。
SAILOR 6300 中高频电台是高端通信系统，符合对MF/HF DSC Class A的要求，这是对所有海域SOLAS船舶强制性要求的一部分，也是很多国家的GMDSS要求。
SAILOR 6300是为满足专业海员的需要而设计开发的，以确保各种船舶清晰强大的通讯，包括公海渔船、商船、近海船舶和工作船等。
SAILOR 6300 中高频电台可迅速便捷地连接到其它重要的GMDSS系统，如SAILOR 6103报警面板。
SAILOR 6300具有新的、用户友好的无线电传软件（带先进的MMI），可与SAILOR 6006信息终端结合在一起工作。
外部扬声器、键盘和打印机也很容易添加。
特点：·SAILOR重放：240秒，第一个具有此功能的中高频电台；·高质量的图形显示，白天或夜晚都很清楚；·内置6W扬声器，极好的音质；·改进的、直观的、易于操作的菜单结构；·独特的、新一代无线电传软件；·多个控制单元；·150W、250W、500W三种版本；·通讯协议ThraneLINK 。
技术参数：150W、250W 和 500W·总体：操作模式：单工和半双工SSB电话、DSC、TELEX AM广播接收；操作温度范围：-15℃～ 50℃；电源电压：标称24V DC浮动；带有可选的外部交流电源：115/230V AC 50/60Hz 。
第一章日本古野FURUNO FS-2570 MF/HF组合电台日本FURUNO古野公司生产的GMDSS中频/高频(MF/HF)组合电台主要有三种型号，150W的FS-1570组合电台，250W的FS-2570组合电台和400W的FS-5000组合电台，下面以FURUNO FS-2570 MF/HF组合电台为例介绍FURUNO组合电台的功能。

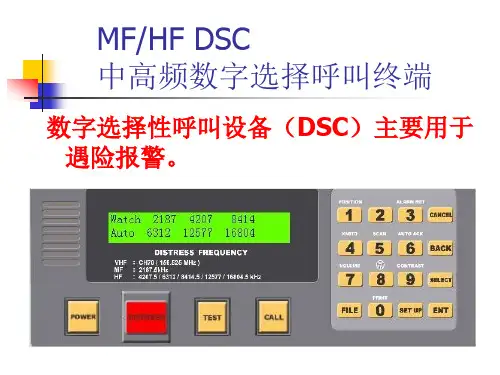

第一节面板控制键和指示灯介绍POWER(电源开关)：开启/断开电源。
DISTRESS(遇险按钮)：按住此按钮三秒以上发射遇险报警。
开始按时灯闪，大于三秒后灯亮。
收到遇险应答电报后灯灭。
如果按住此按钮少于三秒不会发射遇险报警。
CALL：发射除遇险外的呼叫。
ENTER KNOB(输入按钮和选择旋钮)：无线电话时，旋转改变TX/RX信道、灵敏度、音量等，按一下是输入功能；DSC时，旋转选择菜单项目，按一下是输入功能。
CANCEL：取消错误的数据，恢复先前的菜单，消除音响报警，取消发射，删除错误信息。
1/RT/2182：按一下从平时值守的DSC屏幕转换到SSB无线电话设置屏幕，连续按两秒以上直接转换到2182.0KHZ的遇险无线电话通信屏幕。
2/DSC：编辑DSC发射电文。
3/TEST：进行日常试验。
4/IntCom：接通/关闭与其他控制单元FS-2570C的内部通信。
5/ACK/SQ：在DSC时，改变是自动发收妥通知还是手动发收妥通知，关键点，一般不要使用自动发收妥通知，因为这样会使操作员错过许多呼叫；在SSB时，打开/关闭静噪功能。
6/SCAN：在DSC的值守屏幕，启动/停止在DSC频率上的扫描值守功能。
7/喇叭：接通/断开喇叭。
8/PRINT：打印通信日志文件、当前显示屏（除DSC准备状态屏幕和无线电话屏幕）和测试结果。
9/灯光：调节面板亮度和液晶显示器(LCD)的对比度。
FILE/CURSOR：在DSC准备屏幕打开已存储的发送文件夹，选择要发送的电文；移动光标。

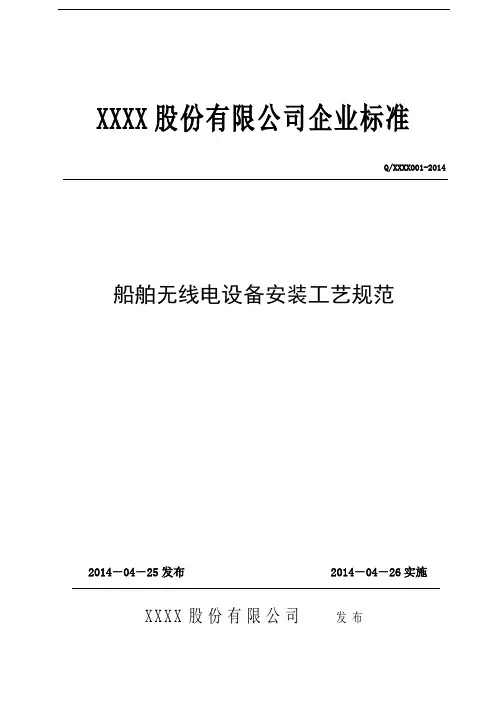

XXXX股份有限公司企业标准Q/XXXX001-2014 船舶无线电设备安装工艺规范2014－04－25发布 2014－04－26实施X X X X股份有限公司发布前言本标准为公司船舶无线电设安装工艺规范。
在编制过程中，依据《中国造船质量标准》的要求，参考其他船厂的有关资料，并结合本公司的的生产实际情况编制而成。
本标准由XXXX股份有限公司标准化技术委员会提出。
本标准由XXXX股份有限公司标准化技术委员会归口。
本标准由XXXX股份有限公司技术部负责起草。
本标准主要起草人：XXXX。
本标准于2014年03月首次发布。
1 范围1.1 主题内容本规范规定了航海船舶无线电通信和海上遇险呼叫设备（包括VHF、NAVTEX、GPS、MF/HF、INMARSAT---A.B.C.F）的安装施工前准备、人员、工艺要求、工艺过程和检验。
1.2使用范围本规范适用于各类船舶无线电设备的安装，但不包括有特殊要求的船舶。
2引用文件CB/T3908-2007 《船舶电缆敷设工艺》CB/T3908-2007 《船舶电气设备安装工艺》海法规[2011] 号文公布《国内航行海船法定检验技术规则(2011)》3施工前准备3.1 技术资料施工前，首先仔细阅读全船电气系统图，无线电系统图，无线电设备布置图和无线电设备清单。
3.2 物资材料施工前，了解无线电系统设备的到货情况，设备均应有出厂合格证。
掌握设备支架底座的到货情况，及时领取上船安装。
3.3 施工工具施工前，应准备好螺丝刀、万用表、活络扳手、接地线、套管、锡箔纸、接地块等。
4人员施工人员安装前应进行专业知识和安全知识的应知、应会培训，并应有工作经验的船舶电工才能上岗操作。
5工艺要求5.1 无线电设备安装完毕，外观应完好无损。
5.2 无线电设备安装位置应符合布置图要求。
5.3电缆敷设5.3.1 无线电设备的电缆敷设应符合《船舶电缆敷设工艺规范》的规定。
5.3.2 无线电的高频电缆一般应与电力和照明电缆分开敷设，与无线电无管的电缆和管系不得经过无线电室（如有）。

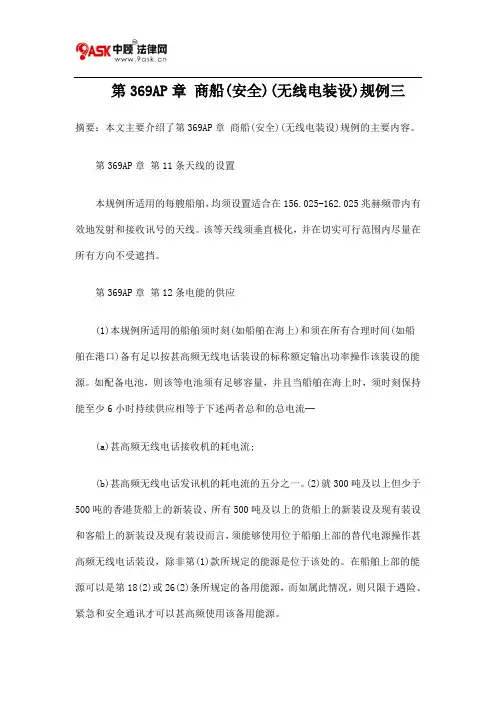

第369AP章商船(安全)(无线电装设)规例三摘要：本文主要介绍了第369AP章商船(安全)(无线电装设)规例的主要内容。
第369AP章第11条天线的设置本规例所适用的每艘船舶，均须设置适合在156.025-162.025兆赫频带内有效地发射和接收讯号的天线。
该等天线须垂直极化，并在切实可行范围内尽量在所有方向不受遮挡。
第369AP章第12条电能的供应(1)本规例所适用的船舶须时刻(如船舶在海上)和须在所有合理时间(如船舶在港口)备有足以按甚高频无线电话装设的标称额定输出功率操作该装设的能源。
如配备电池，则该等电池须有足够容量，并且当船舶在海上时，须时刻保持能至少6小时持续供应相等于下述两者总和的总电流─(a)甚高频无线电话接收机的耗电流;(b)甚高频无线电话发讯机的耗电流的五分之一。
(2)就300吨及以上但少于500吨的香港货船上的新装设、所有500吨及以上的货船上的新装设及现有装设和客船上的新装设及现有装设而言，须能够使用位于船舶上部的替代电源操作甚高频无线电话装设，除非第(1)款所规定的能源是位于该处的。
在船舶上部的能源可以是第18(2)或26(2)条所规定的备用能源，而如属此情况，则只限于遇险、紧急和安全通讯才可以甚高频使用该备用能源。
(3)凡有作出安排以使用替代电源操作甚高频无线电话装设，则须设置设施使能迅速地从一个能源转至另一能源。
第369AP章第13条使用甚高频无线电话装设的无线电话值机员使用甚高频无线电话装设的每名无线电话值机员，均须具备操作甚高频设备的实际知识，以及对适用于甚高频无线电话通讯的无线电规例(尤其是该等规例中与遇险讯号及通信、警报、紧急和安全讯号有关的部分)具备一般认识。
(1998年第315号法律公告)第369AP章第14条甚高频无线电值班(1)按照本规例装有甚高频无线电话装设的每艘船舶，当其在海上时，均须在航行驾驶台上使用156.8兆赫(甚高频16频道)维持连续守听值班。

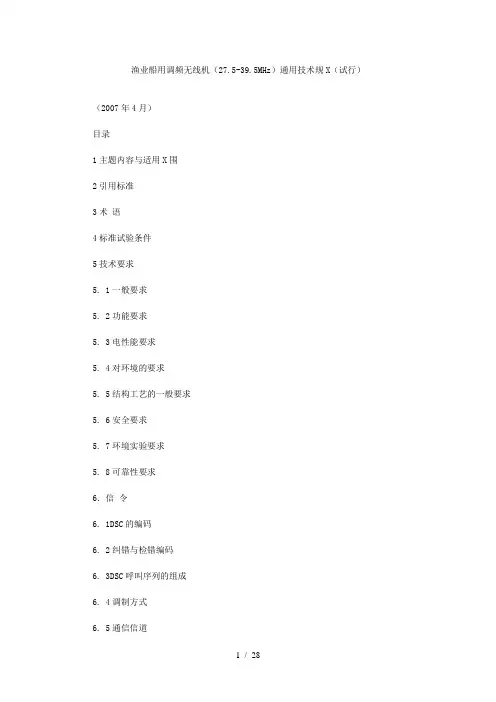

渔业船用调频无线机（27.5-39.5MHz）通用技术规X（试行）（2007年4月）目录1主题内容与适用X围2引用标准3术语4标准试验条件5技术要求5. 1一般要求5. 2功能要求5. 3电性能要求5. 4对环境的要求5. 5结构工艺的一般要求5. 6安全要求5. 7环境实验要求5. 8可靠性要求6．信令6. 1DSC的编码6. 2纠错与检错编码6. 3DSC呼叫序列的组成6. 4调制方式6. 5通信信道6. 6工作过程7．实验方法8．质量评估规则9．检验规则10．标志、包装、运输、储存附录1 信道划分附录2 .DSC 编码表1．主题内容与适用X围本规X规定了渔业船用调频无线机（27.5-39.5MHz）的术语、功能、性能、技术要求、试验方法、质量评定规则及包装运输等。
2．引用标准GB/T15844.1移动通信调频无线机通用技术条件GB/T 12192 移动通信调频无线发射机测量方法GB/T 12193 移动通信调频无线接收机测量方法GB/T15844.4移动通信调频无线机质量评定规则GB/T15842移动通信设备安全要求和试验方法GB/T9410移动通信天线通用技术规XSC/T 7002.2船用电子设备环境试验条件和方法高温SC/T 7002.3船用电子设备环境试验条件和方法低温SC/T 7002.5船用电子设备环境试验条件和方法恒定湿热SC/T 7002.7船用电子设备环境试验条件和方法盐雾SC/T 7002.8船用电子设备环境试验条件和方法正弦振动SC/T 7002.9船用电子设备环境试验条件和方法碰撞SC/T 7002.10 船用电子设备环境试验条件和方法外壳防护SC/T 7002.12 船用电子设备环境试验条件和方法长霉GB/T 14013 移动通信设备运输包装GB/T2260-1995国家行政区划代码渔业船舶法定检验规则3．术语3.1基站式无线机近海渔业安全救助通信网中，作为无人值守基站固定使用的无线机，简称基站电台。
表1两种矢量的比较矢量模式矢量起点矢量方向矢量长度矢量终端相对矢量(RV目标现在位置相对运动航向调定矢量时间预测航程调定矢量时间预测到达位置真矢量(TV目标现在位置真运动航向调定矢量时间真航程调定矢量时间预测到达真位置3矢量使用时注意事项(1相对矢量和真矢量的含义不同，如表1所示。
(2与ARPA雷达显示方式的区别。
矢量显示模式与ARPA显示方式要注意区别。
ARPA雷达真运动显示时既可以使用真矢量也可以使用相对矢量；相对运动显示时同样可使用真矢量或相对矢量。
培训过程中学员往往想当然的认为雷达真运动显示时是真矢量模式，相对运动显示时便是相对矢量模式，这是错误的，会导致错误的判断和决策。
(3正确选用的原则是确保船舶安全航行,操作时要考虑使用ARPA主要是避让还是定位。
一般在大洋航行时使用ARPA主要是观察本船与相遇船有无碰撞危险，因此常用相对运动、相对矢量、航向向上(RM、RV、CO显示模式。
在狭水道或进出港航行时，为了便于将图像与海图对照，以便定位；又为了适应在这些水域中多改向避让与图像稳定的要求，因此常用真运动、真矢量、北向上(TM、TV、NU显示模式。
必须清楚各种显示模式的特点及适用场合，以酌情使用。
4结束语矢量显示模式是IMO要求ARPA的必备显示模式，驾驶员应熟练掌握矢量的特点及其适用场合。
灵活运用矢量模式，有助于快速、正确的判断来船动态，做出正确的避让措施。
*作者:李坚•广州航海高等专科学校硕士讲师参考文献1王世远•航海雷达与ARPA.大连海事大学出版社，200562李义兵.ARPA雷达矢量线航法.世界海运,2005.第12期.3张利昌•谈雷达真尾迹和相对尾迹显示在使用上的比较•航海技术，2008第1期.************************************************船用甚高频（VHF无线电通信是指采用VHF专用频段进行船舶间、船舶内部、船岸间或经岸台与陆上通信转接的船与岸上用户间的无线电通信。
中高频无线电装置操作规程一、主要功能介绍[CALL]发射当前编辑频率/频道信息（用于DSC功能）[ACK]应答开关（用于DSC功能),ACK等于0表示打开,ACK等于X表示关掉[STOP]停止报警声响或自动遇险报警[MENV]选择主菜单[DISTRESS]按5秒后，发射DSC遇险报警信号[2182]2182KHz遇险发射键[ESC]取消设置或返回前一菜单键二、液晶显示器介绍2187值守扫描频率[H]发射输出功率高,(M)发射输出功率中,(L)发射输出功率低[AC]表示交流电源三、电源供电1）电源输入A.连接好交流、直流电源B.打开AC和DC开关C.确认AC进，DC进，DC出和绿指示灯亮。
D.打开电源开关。
2）交流供电(100-120V)3）直流供电(24V)(无交流电时,直流灯将点亮,并且自动转换到直流模式,发射输出转到低)4）电池充电四、主要功能1、单边带无线电话模式(SSB模式)1）按下SSB键，开始单边带模式。
2）按下MENU键，根据菜单显示进行：扫描类型设置、扫描频道设置、扫描频率设置（根据附表的岸台资料）、静噪（SQL）设置、发射输出功率设置、系统设置，通过岸台进行通话。
A:单边带(SSB)自检步骤:系统设置（SYSTEM SET）子菜单下选择“SELF TEST”，进行单边带(SSB)自检进入SSB模式主菜单中“SELF SET系统设置”子菜单的下一级菜单“SELF TEST”进行自检，自检“Receive接收机”、“Watch值守”、“Exciter激励器”、“Tuner调谐器”四个功能，如功能显示“good”表示通过自检，显示“Error”表示未能通过自检。
但需注意当“Gain增益调整”按钮调至过小时，“Receive接收机”会出现自检通不过情况，需调至适当位置，重新进行自检。
B:在SSB状态下2-298频道（300个频道）内设置频率a）按“CH”键，再按“ENT”键；b）输入频道号，如0098后，按”ENT“键；c）按“FREQ”键，移光标至“TX”处，按“ENT”键；d）在“TX”行输入所需设置的发射频率后，按“ENT”键；f）最后按“CH”键一下，即可。
JSS-296/596/896 (MF/HF)中高频无线电设备调试一． N AH-692电源功放部件1.1.充电功能的设定如果不需要充电功能，则在充电功能菜单上设定OFF.，步骤：1.按住[MENU]键的同时,接通电源功放部件的AC和DC开关。
