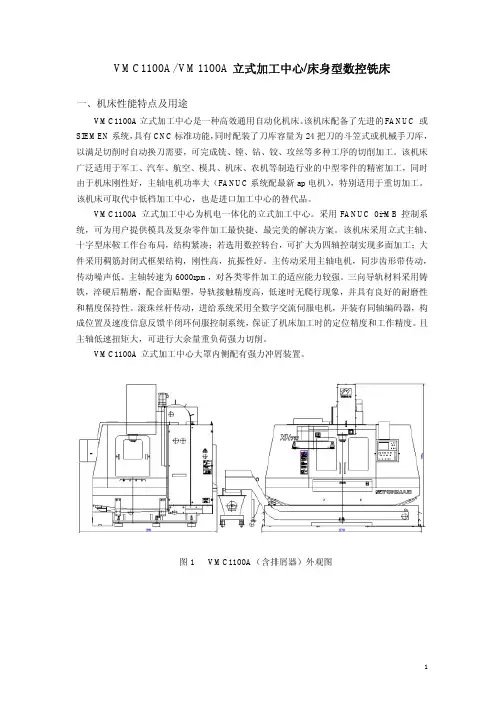

VMC1100A/ VM1100A立式加工中心/床身型数控铣床一、机床性能特点及用途VMC1100A立式加工中心是一种高效通用自动化机床。
该机床配备了先进的FANUC 或SIEMEN系统，具有CNC标准功能，同时配装了刀库容量为24把刀的斗笠式或机械手刀库，以满足切削时自动换刀需要，可完成铣、镗、钻、铰、攻丝等多种工序的切削加工。
该机床广泛适用于军工、汽车、航空、模具、机床、农机等制造行业的中型零件的精密加工，同时由于机床刚性好，主轴电机功率大（FANUC系统配最新ap电机），特别适用于重切加工。
该机床可取代中低档加工中心，也是进口加工中心的替代品。
VMC1100A立式加工中心为机电一体化的立式加工中心。
采用FANUC 0i-MB控制系统，可为用户提供模具及复杂零件加工最快捷、最完美的解决方案。
该机床采用立式主轴、十字型床鞍工作台布局，结构紧凑；若选用数控转台，可扩大为四轴控制实现多面加工；大件采用稠筋封闭式框架结构，刚性高，抗振性好。
主传动采用主轴电机，同步齿形带传动，传动噪声低。
主轴转速为6000rpm，对各类零件加工的适应能力较强。
三向导轨材料采用铸铁，淬硬后精磨，配合面贴塑，导轨接触精度高，低速时无爬行现象，并具有良好的耐磨性和精度保持性。
滚珠丝杆传动，进给系统采用全数字交流伺服电机，并装有同轴编码器，构成位置及速度信息反馈半闭环伺服控制系统，保证了机床加工时的定位精度和工作精度。
且主轴低速扭矩大，可进行大余量重负荷强力切削。
VMC1100A立式加工中心大罩内侧配有强力冲屑装置。
图1 VMC1100A（含排屑器）外观图二、主要规格参数名称单位行程1020 X轴行程 mm510 Y轴行程 mm575Z 轴行程 mm200-775主轴端面至工作台面距离 mm265-775工作台中心至立柱表面距离 mm工作台工作台面积 mm1200×5001000工作台最大承重 kg4×18H8×125T型槽槽宽 mm主轴6000主轴最高转速 rpmBT-50主轴孔锥度 -进给率24/24/20X/Y/Z轴快速位移 m/min8最大切削进给率 m/min自动换刀系统机械手（斗笠式可选）24（斗笠式：20）刀具数 pcs1.67（斗笠式：7sec）换刀时间（刀-刀） sec280刀具最大长度 mm150（相邻无刀）刀具最大直径 mm15/10（斗笠式）刀具最大重量 kg电机11/15 主轴电机 kw3/3/4X/Y/Z电机 kw0.4+0.9 冷泵电机 kw精度（jis标准）0.005 定位精度 mm0.003重复定位精度 mm机床尺寸2926 机床总高 mm3270×2811占地面积（长×宽） mm8000 机床重量 kg电力需求 kw35三、关键零部件配置略四、易损件、备件、附件目录1、易损件序号件号名称材料件数备注1 XH715-3013 Z轴斜镶条HT200 22 XH715-3012 Z轴基准镶条HT200 23 XH715-4017 Y轴基准镶条HT200 24 XH715-4018 Y轴斜镶条HT200 25 XH715-4013 X轴基准镶条HT200 26 XH715-4014 X轴斜镶条HT200 22、备件序号件号名称件数备注1 5×25 3A 玻璃熔丝管 12 LQ24-50 卤钨灯泡 1 24V 50W3 8-YU-880-70 圆弧同步内齿带 14 HTD635-5M-9 圆弧同步内齿带 13、随机附件序号名称规格件数备注1 六角螺栓 M12X18 62 单头扳手 30mm 13 油刷1寸 11套4 双头扳手 5.5mm-24mm5 内六角扳手 3mm-12mm,14mm 1套66 内凹井 M10X167 一字,十字螺批各18 手推式油枪 1对应配螺母6只9 地脚螺栓 M20X400 610 垫铁 002611 通讯电缆5米 1 屏蔽4、特殊附件（须另付钱）序号名称规格数量备注1 套式面铣刀柄 BT50-XM27-60 12 端面铣刀柄 BT50-XD32-75 13 无扁尾莫氏孔刀柄BT50-MW2-45BT50-MW3-60BT50-MW4-75111莫氏2＃莫氏3＃莫氏4＃4 弹簧夹头刀柄 BT50-QC2-90 15 弹簧夹头 QHC2 1套4～206 钻夹头刀柄 BT50-Z18-45 1B187 钻夹头J2116 3～16 1B188 刀柄拉钉 LDA-50BT 8MAS4039 排屑系统10 数控转台回转直径255、315、40011 攻丝夹套 GT3（3-12）12 攻丝夹套 GT12（12-24）13 攻丝夹头刀柄 50BT-G3-9014 攻丝夹头刀柄 50BT-G12-13015 倾斜型微调镗杆16 精密镗头17 机内对刀仪五、随机技术文件使用说明书1份电气操作说明1份操作编程手册1份电气图册1份刀库使用说明书1份合格证明书1份装箱单1份六、地基图图2 VMC1100A地基图七、BT50刀柄、拉钉尺寸图BT50刀柄（MAS503）BT50刀柄用拉钉（MAS503）。
《数控铣床加工中心加工技术》学生用书任务1 极坐标编程一、工作任务本次任务是编写如图6－1所示工件的数控铣床加工程序并进行加工，毛坯为φ90mm×18mm 的45钢。
为完成该任务，必须掌握极坐标编程相关知识。
18880508.R6904图6－1 极坐标编程实例二、任务准备1．笔记本、笔等学习用品。
2．工作服、安全帽、防护眼镜等安全用品。
3．工量具清单见表6－1。
表6－1 任务6—1工具、量具、刀具及材料清单序号 名称 规格数量 备注 1 游标卡尺 0～150 mm 0.02 mm1 2 R 规 R5～R 10 各1 3百分表0～10 mm 0.01 mm1（2）极坐标系（3）直角坐标与极坐标的互化◆思考回答：平面上任意一点P的极坐标与直角坐标之间的关系？2．掌握极坐标编程◆完成图6－2所示菱形轮廓的程序编制50560°图6－2 菱形轮廓编程◆执行指令“G90G17G16；G01X50.0Y60.0；X30.0；Y90.0；”后，刀具到达的直角坐标系的点为：（）。
A．X30.0 Y90.0 B．X0.0 Y30.0 C．X30.0 Y0.0 D．X50.0 Y90.0 3．完成本次任务加工程序的编制实践操作完成任务6－1的加工，并填写表6－2。
仔细观察圆弧凸台加工时的情况，特别是从大圆弧加工过渡到小圆弧加工时的切削状况。
表6－2 任务6—1实践过程记录表加工内容工件材料设备名称夹具名称加工起止时间～加工步骤操作过程刀具装夹工件装夹加工内容程序名及程序段号刀具相应参数设置模拟检验结果分析加工路线绘制，并标出切削速度测量工具分析加工结果思考仔细观察圆弧凸台的侧表面表面粗糙度，大圆弧与小圆弧的表面粗糙度一致吗？为什么？四、任务测评先对本次任务自己进行检测，再请同学互检，合格后交指导老师评分，经老师签字，方可进行下一任务的实训。
项目与权重序号技术要求配分评分标准检测记录得分自测互测实测程序与工艺（25％）1 程序格式规范10 不规范全扣2程序正确、完整5 不正确全扣3 加工工艺合理10 不合理全扣加工操作（55％）4坐标系设定正确7 不合格全扣5-R 8010021.656.252-103-R 17.540208图6－3 极坐标编程技能拓展课后阅读【表面粗糙度测量方法】1．表面粗糙度样板如图6－4所示。
线性导轨；
不锈钢导轨防护、Y向帘式防护；
产Z向液压平衡站；
集中自动润滑系统；
M65数控系统，三菱交流伺服系统。
置：
闭防护罩;
速器;
式铣头,
第四轴;
循环恒温系统;
排屑系统；
液系统；
热交换器；
断电系统；
稳压器；
UC,西门子数控系统。
参数以三菱系统为标准,其它系统的具体参数以合同为主。
司对产品规格,设计特性均不断研究改进,上述参数若有更改,恕不另行通知.。
ＤＴ－Ｐ
９９９９９９９
面议
1.树脂砂铸件;
2.台湾产滚珠丝杆及精密锁紧螺母;
3.台湾产增压缸；
4.台湾产油漆;
5. 台湾产带轴及皮带;
6.进口轴承；
7.台湾产主轴；
8.进口联轴器
9.进口线性导轨；
10.X向不锈钢导轨防护、Y向帘式防护；
11.台湾产Z向液压平衡站；
12.中央集中自动润滑系统；
13.三菱M65数控系统，三菱交流伺服系统。
选择配置：
1.全封闭防护罩;
2.ZF减速器;
3.齿轮式铣头,
4.加装第四轴;
5. 主轴循环恒温系统;
6.自动排屑系统；
7.切削液系统；
8.电柜热交换器；
9.自动断电系统；
10.电源稳压器；
11.FANUC,西门子数控系统。
数控铣床技术参数备注：1、重要参数红色标记2、主轴锥孔主流为BT40 7:24。
3、三轴行程越大越好；工作台面积越大越好；主轴转速越大越好；扭矩越大越好；电机功率、容量越大越好；承重越大越好；净重越大越好。
4、铣床型号X开头，车床型号C开头。
5、铣床的外围尺寸是每个厂商自定义的。
6、目前运用的最广的铣床是600系列、800系列。
600系列铣床尺寸(毫米)大概在长：2200——2500 宽：2200——2500 高：1800——2000（不计主轴电机高度）7、铣床工作台承重也是重要参数，单位是KG，专业术语是公斤而不是千克。
8、普通铣床才会分立式和卧式，卧式一般用于大工件的粗加工。
9、加工中心的刀库分为斗笠式和机械式，机械式比斗笠式跟贵，同等机床，加工中心比普通数铣贵3——4万元。
10、驱动方式：伺服机比步进电机精密度更高、价格更高、更省电。
数控铣床技术参数产品名称型号铣头回转角度(度)矩形工件台面积宽×长(毫米)主轴锥孔主轴转速(转/分)主轴中心至垂直导轨面距离(毫米)工作精度(毫米)电机功率（KW）数控装置重量(吨)外形尺寸高×宽×长(毫米)生产厂X轴Y轴Z轴定位精度重复定位可控轴数驱动方式系统承重净重数控立式XK5012250100250125×500莫氏3号120-1830155±0.02±0.015 1.53步进电机单板机0.6830×870×1630江苏省宿迁机床厂升降台铣床数控铣床XK5025680350400250×1120307:2460-4200360±0.013/350±0.005 1.54伺服微机 1.51381×1720×2196南通机床厂XK5032750350400320×1220bt407:2445-4500495±0.013/250±0.005 3.73伺服微机 2.21830×1880×2060数控立式铣床XK5032A800350主轴箱430320×1320ISO5025-2500 3.7步进电机1900×1900×2500江东机床厂XK5032650240330320×1250ISO5030-15007.53直流伺服2.72050×1779×2099自贡长征机床数字化仿型铣床XKF5032650240330320×125030-15007.53 2.92050×2183×1950厂立式数控铣床XK5040A900375410400×160030-15007.5 3.82350×2100×2640齐齐哈尔第二机床厂数控立式升降台铣床XK5040-1900350400400×1650NO.507:2412-15004000.03/300±0.017.53SCR连续 4.51964×2190×2673北京第一机床厂简易数控立式升降台铣床XKJ5040-I900350400400×1650NO.507:2412-5504000.03±0.017.53SCR点位直线4.82177×2091×2673数控双轴立式铣床XK5142500400100400×80090-1340300:±0.0253长度量仪开发公司卧式数控铣床XK6040900375400400×160030-15007.5FANUC3MA 3.42040×2100×1220齐齐哈尔第二机床厂数控立式升降台铣床RAM8762362406330×1066350±0.015±0.00752.23DC伺服1.51866×1500×1979自贡长征机床厂数控立式铣床S8J4800400机200手328381×965100-4510±0.015±0.00755.54或3AC伺服4.52000×1980×2800三座标数控仿形铣床FNC-3D555504203201500×40040#12级96-23000.03/300±0.0133电液微机 3.51520×2000×1960上海申江机械厂FNC-3D555504203201500×40040#12级96-23000.03/300±0.0133电液微机 3.51520×2000×1960数控铣床NT-J320A760297444270×122030#7:2450-2750305±0.013/250±0.005 1.53伺服微机 1.92150×1900×2200南通机床厂数控万能工具铣床AM-443390330380垂直250×600水平315×70062-2800全长0.043青海第一机床厂VF-411000700750840×11004闭环南京第二机床厂数控立式无升降台铣床XMK7151000500800500×1200NO.507:2435-3500700±0.005±0.0025153SCR连续123700×2900×3600北京第一机床厂数控立式床身铣床XK715B1320550600500×200036-18006201142830×3013×3284上海第四机床厂数控床身铣床XK7161600630700630×200037.5-1800113600×2690×3500江东机床厂数控工作台不升降立式铣床XKA7161600630650630×200030-1620全长0.047.5青海第一机床厂精密仿形数控工作台不升降铣床XKAMA-7161200630750630×200020-2000全长0.0511数控仿形立式铣床XKFM-7161000630630630×14007:2410-2800±0.01±0.005113AC伺服122808×3748×3129自贡长征机床厂XKF7181600800800×20007:2436-360015/18.53AC伺服163750×3787×3080数控转塔工作台不升降铣床XKF7261500630600630×200063-1250全长0.04青海第一机床厂数控立式立柱移动铣床XK7341200500450400×120060-300040:00.015数控立式无升降台铣床XKA7362000630650630×2500NO.507:2425-2200700±0.02/300±0.01153SCR连续185800×3300×3510北京第一机床厂XKA7382500900800900×2500NO.507:2430-30001050X:0.04Y0.025E:0.0250.02153SCR连续267220×4135×4415数控立式立柱移动铣床XKA7382500800780800×300020-1700全长0.0417青海第一机床厂数控立式无升降台铣床XKA-7310250010008001000×2500NO.507:2430-30001150Y0.025E:0.0250.02153SCR连续297220×5345×3900北京第一机床厂数控卧式床身铣床XK7541050400600(900)400×160032-16007.5 4.52220×2100×2560(2860)上海第四机床厂。

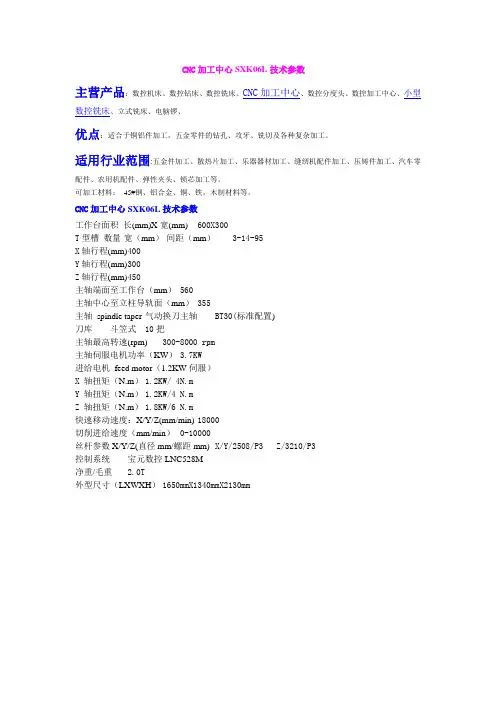

CNC加工中心SXK06L技术参数
主营产品：数控机床、数控钻床、数控铣床、CNC加工中心、数控分度头、数控加工中心、小型数控铣床、立式铣床、电脑锣、
优点：适合于铜铝件加工，五金零件的钻孔、攻牙、铣切及各种复杂加工。
适用行业范围:五金件加工、散热片加工、乐器器材加工、缝纫机配件加工、压铸件加工、汽车零配件、农用机配件、弹性夹头、锁芯加工等。
可加工材料：45#钢、铝合金、铜、铁，木制材料等。
CNC加工中心SXK06L技术参数
工作台面积长(mm)X宽(mm)600X300
T型槽数量-宽（mm）-间距（mm）3-14-95
X轴行程(mm)400
Y轴行程(mm)300
Z轴行程(mm)450
主轴端面至工作台（mm） 560
主轴中心至立柱导轨面（mm） 355
主轴spindle taper气动换刀主轴BT30(标准配置)
刀库斗笠式10把
主轴最高转速(rpm) 300-8000 rpm
主轴伺服电机功率（KW）3.7KW
进给电机feed motor（1.2KW伺服）
X 轴扭矩（N.m）1.2KW/ 4N.m
Y 轴扭矩（N.m）1.2KW/4 N.m
Z 轴扭矩（N.m）1.8KW/6 N.m
快速移动速度：X/Y/Z(mm/min)18000
切削进给速度（mm/min） 0-10000
丝杆参数X/Y/Z(直径mm/螺距mm) X/Y/2508/P3 Z/3210/P3
控制系统宝元数控LNC528M
净重/毛重 2.0T
外型尺寸（LXWXH）1650mmX1340mmX2130mm。

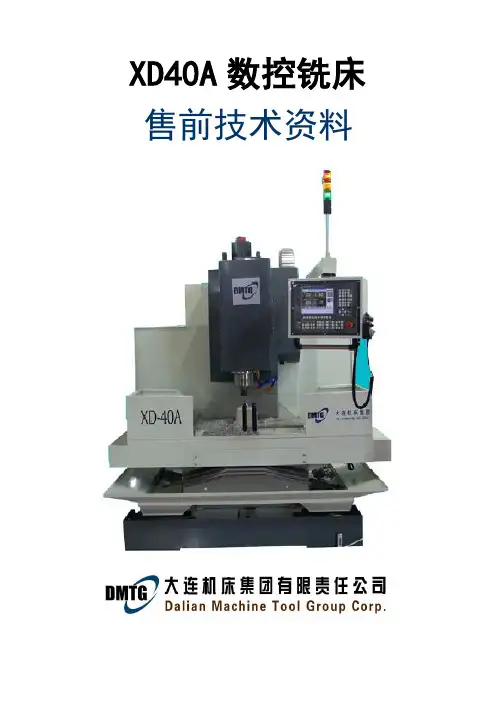

XD40A数控铣床售前技术资料第二部分XD-40A立式加工中心简介一、XD-40A主体构成二、XD-40A主要性能和特点XD-40A立式数控铣床是大连机床集团公司引进国际先进技术，自行研制开发生产的新一代数控机床，该机床独特的高速直线滚动导轨副（X、Y、Z轴）设计，该机床广泛应用于军工、航天、汽车、模具、机械制造等行业的箱体零件、壳体零件、盘形零件的加工。
机床配有自动润滑系统、冷却系统、手动喷枪及便携式手动操作装置（MPG），采用半封闭式防护罩。
1、机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度铸造成型技术，内部金相组织稳定，确保基础件的高稳定性。
铸件结构经过机床动力学分析和有限元分析，使其几何结构更加合理，与加强筋的恰当搭配，保证了基础件的高刚性。
宽实的机床底座，箱形腔立柱、加宽加长的床鞍、负荷全支撑的设计，结构符合材料力学的先进设计理念，可确保加工时的重负载能力。
2、高速、高精密主轴：(1)主轴电机通过高扭力齿形皮带传动，不打滑，并可大幅减低传动噪音及热量产生。
(2)主轴采用精密级斜角滚珠轴承和滚柱轴承，高速高精密，标准转速可达8000r/min。
(3)高性能油脂润滑主轴轴承，经济的主轴头冷却系统，有效地控制主轴高速温升。
(4)主轴利用IRD动态平衡较正设备，直接校正主轴动态平衡，使主轴在高速运转时，避免产生共振现象，确保最佳的加工精度。
3、X、Y、Z轴进给均采用直线滚动导轨支撑，配之高精度滚珠丝杠副，滚珠丝杠经预拉伸后，大大增加了传动刚度并消除了快速运动时产生的热变形影响，因而确保了机床的定位精度和重复定位精度。
主轴箱移动（Z轴）配有中央导引设计的平衡锤装置(仅限于FANUC-0i-mate、大连数控、华中数控系统、MITSUBISHI-E68系统和GSK983M系统)，即使在高速移动时，配重也不产生晃动。
配重与主轴箱重量比例精确可获得最佳的加工特性。
且使Z轴驱动电机具有良好的负载特性。
数控立式铣床机械结构设计数控机床作为一种高自动化、高柔性、高精度、高效率的机械加工设备，决定了它在现代制造业中占有越来越重要的作用。
近年来，我国在中高档数控机床关键技术上有了较大突破，创造出一批具有自主知识产权的研究成果。
目前，在实际应用中有部分工件在加工微型孑L或铣削平面时，加工精度不高。
如果我们用传统的数控铣床对其加工，将导致加工效率低且加大设备和电力的损耗。
根据这种情况，我们设计了一种小型数控立式铣床。
该铣床造价大大低于传统数控机床，还能够满足教学上的使用，提高学生对数控铣床的理解与认识。
下文就对它的机械结构设计作一介绍。
1 机床的总体布局本机床是一台采用立式布置的小型数控铣床，机床床身尺寸(长×宽×高)为600 mm×8OO mm×1 4051Tim，主要由(如图1机床的结构简图所示)机床底座，横向溜板，X、y、Z方向进给步进电动机，工作台，机床床身，三相异步电动机，主轴箱以及相关的电气系统等部分组成。
机床的加工过程为：被加工零件固定于工作台4上，能够实现横向、纵向的进给运动；铣刀装夹在主轴箱8上，能够沿立柱的上下移动，进行铣削加工。
整个加工过程由PC进行控制，实现工件的自动加工。
该数控铣床的主要技术参数为：最大钻孔直径：28 mm；最大铣削能力：平面2．6×10 mm。
；主轴箱上下移动最大行程：345 mm；工作台工作面积：730 n'ln3×350 n3n3；工作台最大纵向行程：450 mm；工作台最大横向行程：250 n3m；机床底座面积：400 ITlm×680 n3n3；主轴变速范围：8O～ 1 650 r／min2 机床主传动系统及主轴组件设计2．1 机床主传动系统数控铣床主传动系统由主轴电动机、传动系统和主轴部件等部分组成，它与普通机床主传动系统相比结构较简单，这是由于变速功能主要由无级变速电动机来承担。
XK714D数控立式床身铣床XK714D立式加工中心基本规格参数：工作台面宽度：400mm工作台面长度：900mm工作台T型槽（宽X槽数）：18mmX3工作台T型槽距离：125mmX轴运动行程：630mmY轴运动行程：400mmZ轴运动行程：500mm主轴端面与工作台面距离：125—625mm主轴锥孔：ISO No40最大刀具尺寸：Ø90X250mm最大刀具重量：6Kg工作台最大承重：600Kg快速移动速度：（X、Y）20000mm/min（Z）15000mm/min进给速度：1—5000mm/min技术参数：直线运动坐标轴的定位精度：X.0.016/300mm YZ。
0.014/300mm重复定位精度：X。
0.006mm YZ.0.008mm输出特性：1500r/min SIEMENS系统扭矩57.3（连续）-76.4N.m（30分钟）FANUC系统扭矩35.8（连续）47（α8）68（30分钟）华中系统扭矩70（连续30分钟以后）95.9（最初）电气部分概述：该机床为立式数控加工中心，主要适用于板件、盘件、壳体件等复杂零件的加工，可以进行镗、铣、扩、铰等多种工序的加工。
X轴、Y轴、Z轴、A轴、C轴编程功能：M00程序停止M01选择停止M02程序结束M03主轴正转M04主轴反转M05主轴停止M06换刀M07气冷开M08液冷开M09气、液冷停止M18解除准停M19准停M29刚性攻丝M31程序结束M45排屑器启动M46排屑器停止为安全起见，首次换刀必须对换刀动作进行单程序段操作。
必要时可将进给倍率尽可能小，确保所有动作安全无误后方可进行自动换刀。
为了进一步确保安全，对主轴旋转指令、刀库相关指令和坐标运动指令尽量不要遍在同一个程序段中，请分开编程。
使用T0;M6可将主轴上的刀具换回刀库。
操作面板。
常见机床的类型、适用范围和加工精度机械加工行业最通用的车、铣、刨、磨、镗、钻、线切割等加工设备。
针对这些加工设备的类型、适用范围、结构特点和加工精度做进一步详细的阐述。
1、车床01车床的类型车床的类型非常多，根据某机械加工工艺师手册的统计达77种之多，比较典型的大类有：仪表车床、单轴自动车床、多轴自动或半自动车床、回轮或转塔车床、曲轴及凸轮轴车床、立式车床、落地及卧式车床、仿形及多刀车、轮轴辊锭及铲齿车床等等，这其中又分为很多小型的分类，数量不一而足，而在我们机械行业比较常用的是立式车床和卧式车床，几乎有机械加工的地方都可以看到这两种车床的身影。
02车床的加工适用范围我们主要选择几种典型的车床类型来介绍加工的使用范围。
A、卧式车床、可适用于车削内外圆柱面、圆锥面、成形回转面和环形槽、车削断面和各种螺纹、可以进行钻孔、扩孔、铰孔、攻螺纹、套螺纹和滚花等工序的加工。
虽然普通的卧式车床的自动化程度较低，加工过程中的辅助时间也较多，但是因为其广泛的加工范围和良好的通用性能，该类型的机床在机械加工行业得到了广泛的应用和普及，是我们机械行业对具典型代表性的加工设备之一，也是机械加工行业不可或缺的加工设备之一。
B、立式车床、适用于各种机架、壳体类零件的加工，也适用于加工各种零件的内、外圆柱面、圆锥面、端面、沟槽、切断及钻、扩、铰孔等加工，借助于附加装置还可以实现车螺纹、车端面、仿形、铣削和磨削等加工工序。
033车床的加工精度A、通常的卧式车床的机械加工精度如下：圆度：0.015mm；圆柱度：0.02/150mm；平面度0.02/¢150mm；表面粗糙度：1.6Ra/μm。
B、立式车床的机械加工精度如下：圆度：0.02mm；圆柱度：0.01mm；平面度0.03mm。
以上的加工精度只是一个相对参考值，并不代表所有车床都符合，很多车床设备根据生产厂家的具体要求和装配的具体情况都有一定的上下浮动量，但是无论这个浮动量是多大，其加工精度值一定是满足国标对该类设备的要求的，如果在购买该中设备的时候，其加工精度要求没有达到国标的要求，采购方有权拒绝验收和付款。
立式加工中心和数控铣床的异同点
立式加工中心和数控铣床是现代工业生产中常见的两种加工设备，它们在加工工件时具有一些相似之处，也有一些不同之处。
本文将从结构、工作原理、适用范围等方面对立式加工中心和数控铣床进行比较分析。
一、结构比较：
立式加工中心和数控铣床的结构相似，都由床身、工作台、主轴箱、进给轴等部分组成。
然而，立式加工中心的主轴箱和进给轴通常是垂直于工作台的，而数控铣床的主轴箱和进给轴通常是平行于工作台的。
这是两者最明显的结构差异之一。
二、工作原理比较：
立式加工中心和数控铣床的工作原理也有一些相似之处。
它们都是通过刀具在工件上进行切削来实现加工的。
不同之处在于，立式加工中心的主轴可以在三个方向上进行移动，即X轴、Y轴和Z轴，从而实现复杂的切削工艺。
而数控铣床通常只能在X轴和Y轴上进行移动，Z轴的移动范围较小，因此适用于一些简单的平面切削工艺。
三、适用范围比较：
由于立式加工中心的主轴可以在三个方向上进行移动，因此它适用于复杂的零件加工，如曲面加工、多孔加工等。
而数控铣床由于其结构和工作原理的限制，适用于一些简单的平面加工，如平面铣削、
孔加工等。
因此，立式加工中心在航空航天、汽车制造等领域有着广泛的应用，而数控铣床则更多用于模具制造、零件加工等领域。
总结起来，立式加工中心和数控铣床在结构、工作原理和适用范围上存在一些差异。
立式加工中心具有更复杂的结构和更广泛的适用范围，适用于复杂的零件加工；而数控铣床结构相对简单，适用于一些简单的平面加工。
在实际生产中，选择使用哪种设备应根据具体的加工需求来进行判断，以确保能够获得最佳的加工效果。
数控铣床和立式加工中心技术规格设备名称：数控铣床数量：2 台设备名称：立式加工中心数量：1 台一、机床结构、性能特点1.采用立式主轴、十字型床鞍工作台布局；2.大件采用稠筋封闭式框架结构。
主传动采用伺服主轴电机。
3.三向导轨材料采用铸铁，淬硬后精磨，配合面贴塑。
4.进给系统采用全数字交流伺服电机，滚珠丝杆传动。
5.主轴低速扭矩较大，可进行重负荷强力切削。
注：立式加工中是在数控铣床上心配置上刀库，其他完全一致。
二、标准配置三轴联动数控铣床：西门子802Dsl 和FANUC Oi Mate MD各1台；立式加工中心：FANUC Oi Mate MD 主轴、三轴伺服同数控系统最高8000rpm主轴16把斗笠式刀库（立式加工中心）、BT40主轴端面冷却水管、预留气冷接口刚性攻丝Z向门帘式导轨防护罩手持单元、自动集中润滑系统三色灯随机附件、随机技术文件各一套三、主要规格参数四、主关配套件配置清单五、程序功能六、技术培训免费技术培训，使买方能熟练掌握设备性能和操作使用方法、数控加工程序的手工编制及数控机床的电气与机械维护，共5个工作日。
六、售后服务1.如客户对质量或技术反馈信息，4小时回复客户。
2.设备在使用期间出现故障，在接到通知的24小时答复解决，如需现场服务，48小时赶到现场维修。
3.“三包”期，因正常使用发生的零、部件损坏，免费进行更换；4.提供二年的质量保证期和终身技术支持、维修服务。
七、随机技术文件提供完善详细的技术文件，因包含下列文件:使用说明书电气操作说明操作编程手册电气图册合格证明书装箱单维修手册。
单元01 数控铣床基础知识一、安全知识1.安全文明生产（1）概念安全生产：安全生产是指在生产中，保证设备和人身不受伤害。
进行安全教育、提高安全意识、做好安全防护工作是生产的前提和重要保障。
如：进入车间要穿工作服，袖口要扎紧，不准穿高跟鞋、凉鞋，要戴安全帽，女生要把长发盘在帽子里，操作时站立位置要避开铁屑飞溅的地方等。
文明生产：文明生产是指在生产中，设备和工量刃辅具的正常使用，并保持设备、工量刃辅具和场地的清洁和有序。
设备和工量刃辅具要按照其正常的使用功用和使用方法使用，不能移作它用，不能超出使用范围。
还要注意量具的零配件、附件不要丢失、损坏；机床使用前应按照规范进行润滑等。
要保持设备、工量刃辅具和场地的清洁。
时常用干净的棉纱擦拭双手、擦拭操作面板、工具量具刃具辅具，经常用铁屑钩子或毛刷清理导轨和拖板上的铁屑。
下班后按照规范将机床、地面清扫干净。
保持设备、工量刃辅具和场地的有序。
工量刃辅具的摆放要规范，使用完毕后放回原处。
下班后将工量刃辅具擦拭干净，放入工具箱中。
作好交接班工作，下班时填写交接班记录并锁好工具箱门。
对于公用或借用物品要及时归还。
在批量生产中，毛抷零件、已加工零件、合格零件和不合格零件要按照规定的区域分开放置。
安全生产和文明生产合称安全文明生产。
对于安全生产的操作规范称为安全操作规程，对于文明生产的操作规范称为文明操作规程，二者合称安全文明操作规程。
对于每一种机床都有相应的安全文明操作规程来具体规定相应的安全文明操作要求。
（2）意义保证人身和设备的安全；保证设备、工量刃辅具必备的精度和性能，以及足够的使用寿命。
（3）要求1）牢固树立安全文明生产的意识。
明确数控加工的危险性，如不遵守安全操作规程，就有可能发生人身或设备安全事故。
如不遵守文明操作规程，野蛮生产，就会影响设备、工量刃辅具的使用性能和精度，大大降低使用寿命。
要理解安全操作规程的实质，善于从总结操作结经验和教训，培养安全文明生产意识。
第4章数控铣床及加工中心的操作与加工（一）教学内容1 数控铣床的结构2 数控铣床的加工工艺3 数控铣床及加工中心编程基础4 SIEMENS 802D数控系统加工中心基本操作5 加工中心的加工操作（二）教学要求1、掌握数控铣床及加工中心的程序编制的方法和基本指令。
能编写中等复杂典型零件的铣削程序。
2、熟悉数控铣床及加工中心的传动与结构，能掌握数控铣床及加工中心的操作。
3、了解数控铣床及加工中心的布局及主要技术参数。
4 1 数控铣床的结构4 1 1 数控铣床的典型布局数控铣床是机床设备中应用非常广泛的加工机床，它可以进行平面铣削、平面型腔铣削、外形轮廓铣削、三维及三维以上复杂型面铣削，还可进行钻削、镗削、螺纹切削等孔加工。
加工中心、柔性制造单元等都是在数控铣床的基础上产生和发展起来的。
数控镗铣床和加工中心(MC，Machine Center)在结构、工艺和编程等方面有许多相似之处。
特别是全功能型数控镗铣床与加工中心相比，区别主要在于数控镗铣床没有自动刀具交换装置( ATC , Automatic Toos Changer )及刀具库，只能用手动方式换刀，而加工中心因具备ATC及刀具库，故可将使用的刀具预先安排存放于刀具库内，需要时再通过换刀指令，由ATC自动换刀。
数控镗铣床和加工中心都能够进行铣削、钻削、镗削及攻螺纹等加工。
数控铣削机床的加工对象与数控机床的结构配置有很大关系。
立式结构的铣床一般适应用于加工盘、套、板类零件，一次装夹后，可对上表面进行铣、钻、扩、镗、锪、攻螺纹等工序以及侧面的轮廓加工；卧式结构的铣床一般都带有回转工作台，一次装平后可完成除安装面和顶面以外的其余四个面的各种工序加工，适宜于箱体类零件加工；万能式数控铣床，主轴可以旋转90°或工作台带着工件旋转90°，一次装夹后可以完成对工件五个表面的加工；龙门式铣床适用于大型零件的加工。
数控铣床的典型布局有四种，如图4－1(P109)4 1 2 数控铣床的组成及分类一、数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等组成。
数控铣床和立式加工中心技术规格
设备名称：数控铣床数量： 2 台
设备名称：立式加工中心数量： 1 台
一、机床结构、性能特点
1.采用立式主轴、十字型床鞍工作台布局；
2.大件采用稠筋封闭式框架结构。
主传动采用伺服主轴电机。
3.三向导轨材料采用铸铁，淬硬后精磨，配合面贴塑。
4.进给系统采用全数字交流伺服电机，滚珠丝杆传动。
5.主轴低速扭矩较大，可进行重负荷强力切削。
注：立式加工中是在数控铣床上心配置上刀库，其他完全一致。
二、标准配置
三轴联动
数控铣床：西门子802Dsl 和FANUC Oi Mate MD各1台；立式加工中心：FANUC Oi Mate MD 主轴、三轴伺服同数控系统
最高8000rpm主轴
16把斗笠式刀库（立式加工中心）、BT40
主轴端面冷却水管、预留气冷接口
刚性攻丝
Z向门帘式导轨防护罩
手持单元、自动集中润滑系统
三色灯
随机附件、随机技术文件各一套
三、主要规格参数
四、主关配套件配置清单
六、技术培训
免费技术培训，使买方能熟练掌握设备性能和操作使用方法、数控加工程序的手工编制及数控机床的电气与机械维护，共5个工作日。
六、售后服务
1.如客户对质量或技术反馈信息，4小时内回复客户。
2.设备在使用期间出现故障，在接到通知的24小时内答复解决，如需现场服务，48小时内赶到现场维修。
3.“三包”期内，因正常使用发生的零、部件损坏，免费进行更换；
4.提供二年的质量保证期和终身技术支持、维修服务。
七、随机技术文件
提供完善详细的技术文件，因包含下列文件:
使用说明书
电气操作说明
操作编程手册
电气图册
合格证明书
装箱单
维修手册。
