数控铣床及加工中心基本工作原理

数控铣床的工作原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一．数控铣床的定义数控铣床是在普通铣床上集成了数字控制系统，可以在程序代码的控制下较精确地进行铣削加工的机床。

数控铣床分为不带刀库和带刀库两大类，其中带刀库的数控铣床又称为加工中心。

数控铣床加工范围主要包括：1.平面加工：数控机床铣削平面可以分为对工件的水平面(XY)加工，对工件的正平面(XZ)加工和对工件的侧平面(YZ)加工。

只要使用两轴半控制的数控铣床就能完成这样平面的铣削加工。

2.曲面加工：如果铣削复杂的曲面则需要使用三轴甚至更多轴联动的数控铣床。

二．数控铣床的组成部分数控铣床的基础件包括：数控铣床的基础件通常是指床身、立柱、横梁、工作台、底座等结构件，其尺寸较大（俗称大件），“井”构成了机床的基本框架。

其他部件附着在基础件上，有的部件还需要沿着基础件运动。

由于基础件起着支撑和导向的作用，因而对基础件的本要求是刚度好。

除了基础件，数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等几大部分组成：1、辅助装置如液压、气动、润滑、冷却系统和排屑、防护等装置。

2、主轴箱包括主轴箱体和主轴传动系统，用于装夹刀具并带动刀具旋转，主轴转速范围和输出扭矩对加工有直接的影响。

3、控制系统数控铣床运动控制的中心，执行数控加工程序控制机床进行加工。

4、机床基础件通常是指底座、立柱、横梁等，它是整个机床的基础和框架。

5、进给伺服系统由进给电机和进给执行机构组成，按照程序设定的进给速度实现刀具和工件之间的相对运动，包括直线进给运动和旋转运动。

三．数控铣床的工作原理数控原理涉及到的内容特别多：如数控系统的总成，结构、机床插补运行的过程、位置反馈检测的过程、原理电机的种类、工作特性等、PLC的工作方式！简言之就是：工作原理是数控装置内的计算机对以数字和字符编码方式所记录的信息进行一系列处理后，向机床进给等执行机构发出命令，执行机构则按其命令对加工所需各种动作，如刀具相对于工件的运动轨迹、位移量和速度等实现自动控制，从而完成工件的加工。

加工中心工作原理
加工中心是一种用数控技术实现自动化加工的机床。

其工作原理主要由以下几个方面构成：
1. 数控系统控制：加工中心通过数控系统控制各个轴的移动，以实现工件的精确加工。

数控程序含有加工中心具体加工过程的指令，通过数控系统将这些指令转换为电信号，控制伺服驱动器驱动工作台、主轴等部件的运动。

2. 主轴转速控制：加工中心的主轴是用于切削工件的关键组成部分。

主轴的转速需要根据加工需求进行调节，并保持稳定。

通常，电机驱动主轴的转动，而数字式变频器则通过调整电机的输入频率和电压来控制主轴的转速。

3. 刀库和刀具切换：加工中心通常配备了多个刀库和刀具，用于不同工序的加工需求。

数控系统会根据加工程序的要求，通过刀库和换刀装置实现在线自动换刀，以确保在加工过程中及时选择适当的刀具。

4. 多轴运动：加工中心通常具备多个轴向的运动系统，如X、Y、Z轴等。

数控系统通过控制这些轴的运动来实现工件加工
的各种轴向移动和位置控制，从而达到所需的加工效果。

5. 自动量测装置：加工中心通常配备有自动量测装置，用于实时监测工件的尺寸精度。

数控系统可以通过与量测装置的联动，实现在线量测和反馈，以便及时调整工件加工的精度和准确度。

综上所述，加工中心的工作原理是通过数控系统控制主轴转速、刀库和刀具切换、多轴运动等关键操作，实现对工件的自动化加工。

通过不同部件的协调配合，加工中心能够实现高效、精确和灵活的加工过程。

数控机床工作原理简述
数控机床是一种通过计算机控制机床工作的自动化设备。

其工作原理主要包括以下几个方面。

首先，数控机床通过接收计算机发送的指令来控制工作过程。

计算机会将需要加工的工件信息输入到数控机床的控制系统中，控制系统会根据这些信息生成相应的加工程序。

其次，数控机床的控制系统会将加工程序转化为机床能够理解的形式，这一步叫做解译。

解译过程将加工程序中的指令翻译为机床能够识别的运动控制指令，如进给运动、主轴转速等。

然后，数控机床的控制系统将解译后的运动控制指令发送给驱动系统。

驱动系统根据接收到的指令来控制伺服电机、变频器等执行器，实现机床各个部件的运动。

最后，机床的各个部件按照控制系统发送的指令进行相应的运动。

例如，进给轴会按照指定的速度进行直线或圆弧插补运动，主轴会按照设定的转速旋转，实现对工件的加工。

总的来说，数控机床通过计算机控制系统将加工程序转化为机床能够理解的指令，驱动各个执行器实现机床部件的运动，从而实现对工件的精确加工。

这种工作原理不仅提高了加工效率和精度，并且减少了人为操作的错误。

数控机床工作原理及组成1．1．1 数控机床工作原理数控机床是采用了数控技术的机床，它是用数字信号控制机床运动及其加工过程。

具体地说，将刀具移动轨迹等加工信息用数字化的代码记录在程序介质上，然后输入数控系统，经过译码、运算，发出指令，自动控制机床上的刀具与工件之间的相对运动，从而加工出形状、尺寸与精度符合要求的零件，这种机床即为数控机床。

1．1．2 数控机床的种类由于数控系统的强大功能，使数控机床种类繁多．其按用途可分为如下三类。

①金属切削类数控机床。

金属切削类数控机床包括数控车床、数控铣床、数控磨床、数控钻床、数控镗床、加工中心等。

②金属成形类数控机床。

金属成形类数控机床有数控折弯机、数控弯管机、数控冲床与数控压力机等。

③数控特种加工机床。

数控特种加工机床包括数控线切割机床、数控电火花加工机床、数控激光加工机床，数控淬火机床等。

1．1．3 数控机床的组成数控机床一般由输入输出设备、数控装置(CNC)、伺服单元、驱动装置(或称执行机构)、可编程控制器(PLC)及电气控制装置、辅助装置、机床本体及测量装置组成。

图1—1是数控机床的硬件构成。

(1)输入与输出装置输入与输出装置是机床数控系统与操作人员进行信息交流、实现人机对话的交互设备．输入装置的作用是将程序载体上的数控代码变成相应的电脉冲信号，传送并存入数控装置内。

目前，数控机床的输入装置有键盘、磁盘驱动器、光电阅读机等，其相应的程序载体第1页为磁盘、穿孔纸带。

输出装置是显示器，有CRT显示器或彩色液晶显示器两种。

输出装置的作用是：数控系统通过显示器为操作人员提供必要的信息。

显示的信息可以是正在编辑的程序、坐标值，以及报警信号等。

(2)数控装置(CNC装置)数控装置是计算机数控系统的核心，是由硬件与软件两部分组成的。

它接受的是输入装置送来的脉冲信号，信号经过数控装置的系统软件或逻辑电路进行编译、运算与逻辑处理后，输出各种信号与指令，控制机床的各个部分，使其进行规定的、有序的动作。

加工中心工作的原理
加工中心是一种高效率、高精度的机械加工设备，其工作原理如下：
1. 控制系统：加工中心配备了先进的数控系统，通过编程控制机床的运动和操作。

操作员可以通过输入指令，控制机床的加工过程和参数。

2. 主轴和刀具：加工中心通常配备了多轴主轴，可以进行高速旋转和切削。

刀具安装在主轴上，通过刀具的切削运动，将工件进行加工。

3. 工作台：工作台是加工中心的一个重要部件，用于夹持和固定工件。

工作台可以进行多轴运动，使工件在不同方向上进行加工。

4. 自动换刀系统：加工中心通常配备了自动换刀系统，可以根据加工需要自动更换不同的刀具。

自动换刀系统可以提高加工效率和灵活性。

5. 冷却系统：加工中心通常配备冷却系统，用于冷却刀具和工件，以防止过热和损坏。

6. 编程和运动控制：操作员通过编程控制加工中心的运动和操作。

编程可以使用CAD/CAM软件生成，也可以手动编写。

编程包括设定刀具路径、加工深度、切削速度等参数。

7. 监测和检测：加工中心通常配备监测和检测设备，可以实时监测加工过程中的温度、振动等参数，以保证加工质量和安全。

总之，加工中心通过控制系统、主轴和刀具、工作台等部件的协同工作，实现高精度、高效率的机械加工。

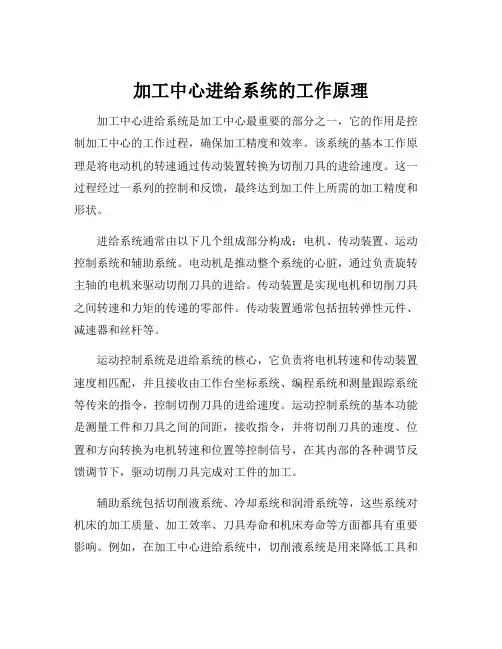

加工中心进给系统的工作原理加工中心进给系统是加工中心最重要的部分之一，它的作用是控制加工中心的工作过程，确保加工精度和效率。

该系统的基本工作原理是将电动机的转速通过传动装置转换为切削刀具的进给速度。

这一过程经过一系列的控制和反馈，最终达到加工件上所需的加工精度和形状。

进给系统通常由以下几个组成部分构成：电机、传动装置、运动控制系统和辅助系统。

电动机是推动整个系统的心脏，通过负责旋转主轴的电机来驱动切削刀具的进给。

传动装置是实现电机和切削刀具之间转速和力矩的传递的零部件。

传动装置通常包括扭转弹性元件、减速器和丝杆等。

运动控制系统是进给系统的核心，它负责将电机转速和传动装置速度相匹配，并且接收由工作台坐标系统、编程系统和测量跟踪系统等传来的指令，控制切削刀具的进给速度。

运动控制系统的基本功能是测量工件和刀具之间的间距，接收指令，并将切削刀具的速度、位置和方向转换为电机转速和位置等控制信号，在其内部的各种调节反馈调节下，驱动切削刀具完成对工件的加工。

辅助系统包括切削液系统、冷却系统和润滑系统等，这些系统对机床的加工质量、加工效率、刀具寿命和机床寿命等方面都具有重要影响。

例如，在加工中心进给系统中，切削液系统是用来降低工具和工件温度的，使加工过程更加稳定和精确。

润滑系统则是探测并保护各种传动装置，降低传动装置磨损，延长使用寿命。

总的来说，加工中心进给系统是加工中心最核心和最重要的部分之一。

它是由多个部分组成，包括电机、传动装置、运动控制系统和辅助系统等。

其中，运动控制系统是进给系统的核心，负责驱动切削刀具完成对工件的加工。

其他部分则通过调节切削液、润滑和冷却等因素来提升加工质量和机床寿命。

加工中心主轴工作原理详解
加工中心的主轴是整个加工中心的核心部件，主要负责传递转速和扭矩给刀具，从而实现切削加工。

主轴的工作原理如下：
1. 电机驱动：通常采用电机作为主轴驱动源。

电机会将电能转换为机械能，从而实现主轴的旋转。

在加工中心中，常见的电机类型包括三相交流电机和直流电机。

2. 主轴传动系统：电机的转速通常需要通过传动系统进行调节，以满足加工需求。

传动系统通常包括主轴齿轮箱、皮带传动、齿轮传动等。

其中，主轴齿轮箱可以实现不同转速的切换，以适应不同工况下的加工需求。

3. 主轴轴承：主轴的承载能力和精度往往直接影响加工质量。

为了提高主轴的刚性和稳定性，通常使用高精度的轴承来支撑主轴。

常见的主轴轴承类型包括球轴承、滚动轴承和角接触轴承等。

4. 冷却系统：由于主轴在加工过程中会产生热量，为了保证主轴的正常运行，通常需要通过冷却系统对主轴进行冷却。

常见的冷却方式包括风冷和液冷。

风冷可以通过风扇将冷却风送入主轴，而液冷则通过液压系统将冷却液传送到主轴上进行冷却。

5. 刀具夹持系统：主轴上通常装有刀具夹持系统，用于夹持切削刀具。

刀具夹持系统通常采用弹簧夹持、液压夹持或机械夹持等方式，以确保刀具能够在高速旋转的主轴上稳定运行。

总之，在加工中心中，主轴的工作原理是电机驱动主轴转动，通过传动系统实现不同转速的切换，通过轴承支撑主轴的旋转，通过冷却系统进行冷却，以及通过刀具夹持系统夹持刀具进行切削加工。

这些工作原理共同作用，使得加工中心的主轴能够高效、精准地完成加工任务。

CNC加工中心的工作原理CNC（Computer Numerical Control）加工中心是一种高效、精确的自动化加工设备，它广泛应用于工业制造领域。

本文将通过介绍CNC加工中心的工作原理，来帮助读者更好地理解该设备的运作方式。

一、CNC加工中心的基本概念CNC加工中心是利用计算机控制系统，通过预先编写好的程序指令，驱动工具在加工过程中进行加工操作的设备。

它可以实现多种加工功能，如铣削、钻孔、镗削等，具有高精度、高稳定性和高自动化程度的特点。

二、CNC加工中心的组成部分1. 机床主体：CNC加工中心由床身、滑座、主轴箱、工具库等部分构成。

其中，床身是整个机床的基础结构，用于支撑和固定各个零部件；滑座则用来支持工件和刀具，并进行工件与刀具之间的运动；主轴箱包含主轴、主轴伺服系统和主轴驱动器，用于驱动刀具的旋转。

2. 数字控制系统：CNC加工中心的数字控制系统是整个设备的核心部分，它由计算机、控制器和驱动器组成。

计算机负责运行加工程序，控制器则用于接收计算机的指令并将其转化为电信号，驱动器则负责将电信号转化为机械运动。

3. 自动换刀系统：CNC加工中心通常配备有自动换刀系统，用于实现不同加工要求下的刀具更换。

通过自动换刀系统，可以实现快速、准确的刀具切换，提高加工效率。

三、CNC加工中心的工作原理CNC加工中心的工作原理主要可以分为以下几个步骤：1. 编写加工程序：操作人员需要基于具体的加工要求，使用相应的编程软件编写加工程序。

加工程序包含了一系列指令，用于控制工具的位置、运动速度、切削力等参数。

2. 加工工件装夹：将待加工的工件装夹在机床主体上，并进行必要的固定。

装夹的方式可以根据工件的形状和尺寸选择合适的方式，如夹具固定、磁吸方式等。

3. 准备工作：操作人员需要合理安排加工刀具，并确保刀具安装正确、刀柄固定牢固。

此外，需要设置加工参数，如切削速度、进给速度等，以确保加工过程的稳定性和精度。

4. 加工操作：将编写好的加工程序加载到数字控制系统中。

论述加工中心的工作原理及组成加工中心是一种集成了磨削、钻孔、铣削等多种加工功能于一身的机床装置。

它在现代制造业中扮演着重要的角色，其高精度、高效率的加工特性使得它成为了各种工件加工的首选设备之一。

要理解加工中心的工作原理及组成，首先需要了解其基本结构和工作方式。

一、加工中心的基本结构加工中心的基本结构大致分为机身、主轴系统、进给系统、控制系统和辅助系统五大部分。

机身是其最基本的组成部分，负责支撑和固定其他部件，也是整个机床装置的基础。

主轴系统是加工中心的核心组成部分，它主要负责转动和传递动能，通常包括主轴头、主轴箱、主轴传动和主轴电机等部件。

进给系统则是用来控制工件在加工过程中的进给速度和进给方向，它包括进给轴驱动器、进给轴执行器、进给轴分度等组件。

控制系统是整个加工中心的灵魂，它由数控装置、编程系统、输入输出设备等组成，用来控制整个机床的运行状态，保证加工的精度和稳定性。

辅助系统包括冷却液系统、润滑系统、废渣处理系统等，主要是为了保证加工环境的清洁和工件的质量。

二、加工中心的工作原理加工中心的工作原理主要包括工件定位、加工控制、进给运动和切削加工等环节。

首先是工件定位，即将工件安装在加工中心的工作台上，并通过夹具夹紧工件，以确保工件在加工过程中能够稳定地固定在工作台上。

然后是加工控制，即根据加工工艺和工件要求编写相应的数控程序，将程序输入到数控系统中。

接着是进给运动，也就是通过进给系统控制工件在加工过程中的进给速度和进给方向，确保切削刀具以一定的速度和轨迹对工件进行加工。

最后是切削加工，即利用刀具对工件进行相应的切削操作，实现工件的加工目的。

三、加工中心的基本组成1. 主轴系统加工中心的主轴系统是整个机床的核心部分，它直接影响到加工中心的加工质量和效率。

主轴系统通常包括主轴头、主轴箱、主轴传动和主轴电机等组件。

主轴头是安装在主轴上的刀具夹持装置，用来固定切削刀具，支撑和传递切削力。

主轴箱是主轴系统的外壳，负责支撑和固定整个主轴系统，同时也能起到一定的散热和降噪作用。

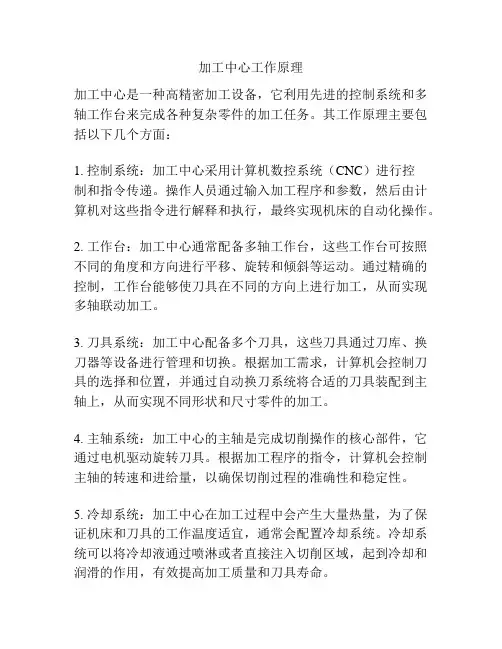

加工中心工作原理
加工中心是一种高精密加工设备，它利用先进的控制系统和多轴工作台来完成各种复杂零件的加工任务。

其工作原理主要包括以下几个方面：
1. 控制系统：加工中心采用计算机数控系统（CNC）进行控
制和指令传递。

操作人员通过输入加工程序和参数，然后由计算机对这些指令进行解释和执行，最终实现机床的自动化操作。

2. 工作台：加工中心通常配备多轴工作台，这些工作台可按照不同的角度和方向进行平移、旋转和倾斜等运动。

通过精确的控制，工作台能够使刀具在不同的方向上进行加工，从而实现多轴联动加工。

3. 刀具系统：加工中心配备多个刀具，这些刀具通过刀库、换刀器等设备进行管理和切换。

根据加工需求，计算机会控制刀具的选择和位置，并通过自动换刀系统将合适的刀具装配到主轴上，从而实现不同形状和尺寸零件的加工。

4. 主轴系统：加工中心的主轴是完成切削操作的核心部件，它通过电机驱动旋转刀具。

根据加工程序的指令，计算机会控制主轴的转速和进给量，以确保切削过程的准确性和稳定性。

5. 冷却系统：加工中心在加工过程中会产生大量热量，为了保证机床和刀具的工作温度适宜，通常会配置冷却系统。

冷却系统可以将冷却液通过喷淋或者直接注入切削区域，起到冷却和润滑的作用，有效提高加工质量和刀具寿命。

综上所述，加工中心通过控制系统、工作台、刀具系统、主轴系统和冷却系统等部件的协同作用，实现了对工件进行高精度、多功能的加工，大大提高了生产效率和产品质量。

请简述数控立式加工中心的工作原理数控立式加工中心是一种高效、精确的加工设备，它采用计算机数控技术，实现对工件进行立式加工。

下面将从工作原理、组成结构和加工过程三个方面进行详细介绍。

一、工作原理数控立式加工中心的工作原理主要包括计算机控制系统、驱动系统和工作台三个方面。

计算机控制系统负责接收和处理加工程序，将其转换为机床运动指令。

驱动系统根据指令控制各个轴向的运动，实现工件在空间中的定位和加工工艺。

工作台则固定工件，使其能够在加工过程中保持稳定。

二、组成结构数控立式加工中心的组成结构主要包括机床主体、工作台、主轴和刀库。

机床主体是整个设备的支撑部分，包括床身、立柱和横梁。

工作台则是用于固定工件的平台，可以根据需要进行旋转、倾斜等运动。

主轴是加工中心的核心部件，负责驱动刀具进行切削加工。

刀库则用于存放不同类型的刀具，方便根据加工需要进行更换。

三、加工过程数控立式加工中心的加工过程主要包括工件装夹、刀具选择、工艺参数设置、加工程序编写和加工过程监控等步骤。

首先，将待加工的工件装夹在工作台上，并进行固定。

然后，根据工件的形状和加工要求选择合适的刀具，并将其安装在主轴上。

接下来，根据加工要求设置合适的切削速度、进给速度和切削深度等工艺参数。

然后，根据工艺要求编写加工程序，并将其输入到计算机控制系统中。

最后，启动机床，监控加工过程，确保加工精度和工件质量。

数控立式加工中心通过计算机控制系统、驱动系统和工作台等组成部分，实现对工件的立式加工。

其工作原理是通过计算机控制系统接收和处理加工程序，驱动系统控制各个轴向的运动，工作台固定工件，并通过主轴驱动刀具进行切削加工。

加工过程包括工件装夹、刀具选择、工艺参数设置、加工程序编写和加工过程监控等步骤。

数控立式加工中心的应用广泛，可以用于各种金属、塑料等材料的加工，具有高效、精确的特点，为工业生产提供了重要的支持。

1．2 数控机床的组成及基本工作原理一、数控机床组成数控机床由：程序、输人/输出装置、CNC单元、伺服系统、位置反馈系统、机床本体组成。

1、程序的存储介质，又称程序载体1)穿孔纸带（过时、淘汰）；2)盒式磁带（过时、淘汰）；3)软盘、磁盘、U盘；4)通信。

2、输人/输出装置1)对于穿孔纸带，配用光电阅读机；（过时、淘汰）；2)对于盒式磁带，配用录放机；（过时、淘汰）；3)对于软磁盘，配用软盘驱动器和驱动卡；4)现代数控机床，还可以通过手动方式(MDI方式)；5)DNC网络通讯、RS232串口通讯。

3、CNC单元CNC单元是数控机床的核心，CNC单元由信息的输入、处理和输出三个部分组成。

CNC单元接受数字化信息，经过数控装置的控制软件和逻辑电路进行译码、插补、逻辑处理后，将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。

其它的还有主运动部件的变速、换向和启停信号；选择和交换刀具的刀具指令信号，冷却、润滑的启停、工件和机床部件松开、夹紧、分度台转位等辅助指令信号等。

准备功能：G00,G01,G02,G03,辅助功能：M03，M04刀具、进给速度、主轴：T，F，S4、伺服系统由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。

它的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。

对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离。

每个进给运动的执行部件都有相应的伺服驱动系统，整个机床的性能主要取决于伺服系统。

如三轴联动的机床就有三套驱动系统。

脉冲当量：每一个脉冲信号使机床移动部件移动的位移量。

常用的脉冲当量为0.001mm/脉冲。

5、位置反馈系统（检测反馈系统）伺服电动机的转角位移的反馈、数控机床执行机构(工作台)的位移反馈。

包括光栅、旋转编码器、激光测距仪、磁栅等。

（作业：让同学们网上查找反馈元件，下节课用5分钟自述所查内容）反馈装置把检测结果转化为电信号反馈给数控装置，通过比较，计算实际位置与指令位置之间的偏差，并发出偏差指令控制执行部件的进给运动。

立式加工中心和数控铣床的异同点
立式加工中心和数控铣床是现代机械加工中常用的两种设备，它们在
工作原理、结构、适用范围等方面存在一些异同点。

一、工作原理
立式加工中心和数控铣床都是通过数控系统控制刀具在工件表面上进
行切削加工。

不同的是，立式加工中心可以进行三维加工，即在X、Y、Z三个方向上进行加工，而数控铣床只能进行二维加工，即在X、Y两个方向上进行加工。

二、结构
立式加工中心和数控铣床的结构也存在一些差异。

立式加工中心通常
由机床主体、工作台、刀库、数控系统等组成，其中机床主体和工作
台可以进行多轴联动，实现三维加工。

而数控铣床则通常由机床主体、工作台、刀架、数控系统等组成，刀架只能在X、Y两个方向上移动，无法进行Z轴方向的移动。

三、适用范围
立式加工中心和数控铣床的适用范围也存在一些差异。

立式加工中心
适用于复杂的三维曲面加工，如模具加工、航空航天零部件加工等。

而数控铣床适用于平面、曲线等二维加工，如零件加工、模型制作等。

总体来说，立式加工中心和数控铣床都是现代机械加工中不可或缺的
设备，它们在工作原理、结构、适用范围等方面存在一些异同点。

在
