凸模

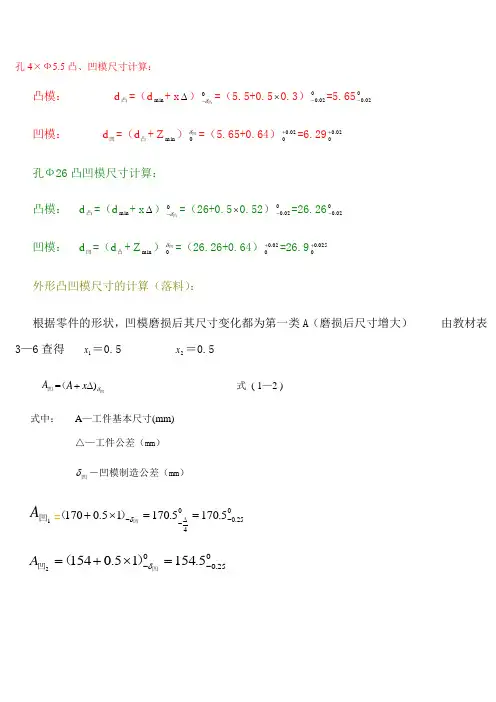

孔4×Ф5.5凸、凹模尺寸计算：凸模： d 凸=（d m in + x ∆）0凸δ-=（5.5+0.5⨯0.3）002.0-=5.65002.0-凹模： d 凹=（d 凸+ Z m in ）凹δ0=（5.65+0.64）02.00+=6.2902.00+ 孔Ф26凸凹模尺寸计算：凸模： d 凸=（d m in + x ∆）0凸δ-=（26+0.5⨯0.52）002.0-=26.26002.0- 凹模： d 凹=（d 凸+ Z m in ）凹δ0=（26.26+0.64）02.00+=26.9025.00+ 外形凸凹模尺寸的计算（落料）：根据零件的形状，凹模磨损后其尺寸变化都为第一类A （磨损后尺寸增大） 由教材表3—6查得 1x ＝0.5 2x ＝0.5凹A =凹（δ)∆+x A 式 ( 1—2 ) 式中： A —工件基本尺寸(mm) △—工件公差（mm ） 凹δ－凹模制造公差（mm ）1凹A =025.0045.1705.17015.0170-∆--==⨯+凹）（δ025.005.15415.01542--=⨯+=凹）（凹δA凹模的外形一般有矩形与原形两种。

凹模的外形尺寸应保证凹模有足够的强度与刚度。

凹模的厚度还应包括使用期内的修磨量。

凹模的外形尺寸一般是根据材料的厚度和冲裁件的最大外形尺寸来确定的。

查《冲压工艺及模具设计》万战胜主编中国铁道出版社表2—22 凹模外形尺寸得凹模最小壁厚C=52mm 凹模厚度H=36mm故凹模板的外形尺寸：长 L=L1＋2C=170＋52×2=274mm宽 B=L2＋2C=154＋52×2=258mm故L×B×H=274×258×36 mm又查《模具手册之四—冲模设计手册》编写组编著机械工业出版社表14-6 矩形和圆形凹模外行尺寸（GB2858-81）将上述尺寸改为315×250×40mm。

凸模的固定方法
凸模的固定方法有多种，以下是一些常见的固定方法，仅供参考：
1. 螺纹固定法：在凸模或固定座上加工出螺纹孔，使用螺钉将凸模固定在固定座上。

这种方法的优点是固定可靠，能承受较大的冲击力，适用于大型或形状复杂的凸模。

2. 压入法：将凸模压入固定座中，利用压力或专用压入工具进行固定。

这种方法适用于较小的凸模或形状简单的凸模。

3. 销钉固定法：在凸模或固定座上加工出销孔，使用销钉将凸模与固定座连接在一起。

这种方法的优点是安装方便，适用于形状较简单的凸模。

4. 键固定法：在凸模和固定座之间安装键，利用键的配合来固定凸模。

这种方法的优点是固定可靠，适用于形状较简单的凸模。

5. 焊接法：将凸模与固定座焊接在一起，适用于形状较简单且批量较大的凸模。

6. 低熔点合金黏接：利用低熔点合金的黏性将凸模与固定座连接在一起。

这种方法的优点是固定可靠，适用于形状较复杂且需要密封的凸模。

7. 热套法：将凸模加热后套入固定座中，利用热胀冷缩的原理进行固定。

这种方法的优点是安装方便，适用于较大直径的凸模。

不同的固定方法适用于不同的场合，需要根据具体情况选择适合的固定方法。

a) 无导向装置凸模b）有导向装置直通式凸模c）有导向装置阶梯式凸模 图２- 29 凸模的自由长度
2.6.2 凸模的设计
为了使凸模在冲裁时不发生失稳弯曲，凸模
纵向压力P∑应小于或等于临界压力P0,
即P∑≤P0
➢
根据欧拉公式：
Pc
2 EJ
l 2
故
2 EJ
l 2
P
lm ax
2E m J in 2P
2.6.2 凸模的设计
➢ 2、凸模的固定方法
➢ 凸模固定到固定板中的配合或间隙对不要求常拆 换的凸模用N7/m6或M7/m6（双边0.02mm过盈， 需要经常更换的凸模一般用H7/h6（双边0.01mm 的间隙）弹压导板模中凸模与固定板成0.1mm的 双面间隙。
1）铆接固定法：一般用作非圆形小截面直通式凸模 的固定，就是将固定板的型孔倒角（1×45°） 后，再将反铆后的凸模装入，最后一起磨平，如 图2-24左半部份所示。
2.6.2 凸模的设计
图2-30 凸模疲劳强度图算法
3） 如果对凸模寿命要求校核，则可利用疲劳强度图表进行 校核。例如图2-30，已知料厚t=4mm，抗剪强度τ=500Mpa， 凸模直径d=12mm，求得点Ⅱ在冲次n=1×105以上，故可判 断该凸模可冲105次以上。
2.6.2 凸模的设计
４、凸模护套
➢ 当凸模自由长度大于max时，则应采用护套保护凸模。图 2-31 a）、b）是两种简单的圆形凸模护套。
➢ 图a）所示护套1、凸模2均用铆接固定。 ➢ 图b）所示护套1采用台肩固定 ➢ 图c）所示护套1固定在卸料板（或导板）4上。 ➢ 图d）是一种比较完善的凸模护套，三个等分扇形块6固定
在固定板中，具有三个等分扇形的护套1固定在导板4中， 可以在固定扇形块6内滑动，因此可使凸模在任意位置均 处于三方导向与保护之中。但是结构复杂，制造比较困难。

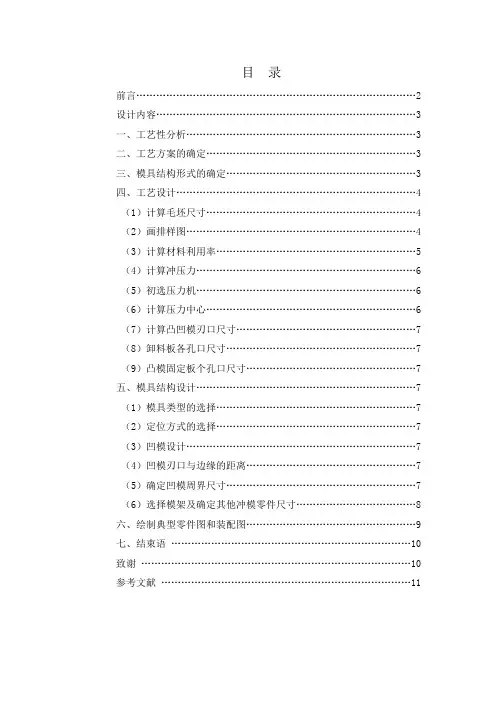

目录前言 (2)设计内容 (3)一、工艺性分析 (3)二、工艺方案的确定 (3)三、模具结构形式的确定 (3)四、工艺设计 (4)（1）计算毛坯尺寸 (4)（2）画排样图 (4)（3）计算材料利用率 (5)（4）计算冲压力 (6)（5）初选压力机 (6)（6）计算压力中心 (6)（7）计算凸凹模刃口尺寸 (7)（8）卸料板各孔口尺寸 (7)（9）凸模固定板个孔口尺寸 (7)五、模具结构设计 (7)（1）模具类型的选择 (7)（2）定位方式的选择 (7)（3）凹模设计 (7)（4）凹模刃口与边缘的距离 (7)（5）确定凹模周界尺寸 (7)（6）选择模架及确定其他冲模零件尺寸 (8)六、绘制典型零件图和装配图 (9)七、结束语 (10)致谢 (10)参考文献 (11)随着经济的发展，工业产品技术的也在不断发展，各行各业对模具的需求量越来越大，技术要求也越来越高。

虽然模具种类繁多，但在“十一五”期间其发展重点应该是既能满足大量需要，又具有较高的技术含量，特别是目前国内尚不能自给、需大量进口的模具和能代表发展方向的大型、精密、复杂、长寿命模具。

又由于模具标准件的种类、数量、水平、生产集中度等对整个模具行业的发展有重大影响。

因此，一些重要的模具标准件也必须重点发展，而且其发展速度应快于模具的发展速度，这样才能不断提高我国的模具标准化水平，从而提高模具质量，缩短模具生产周期及降低成本。

由于我国的模具产品在国际市场上占有较大的价格优势，因此对于出口前景好的模具产品也应作为重点来发展。

而且应该是目前已有一定基础，有条件、有可能发展起来的产品。

如：1.大型精密塑料模具塑料模具占我国模具总量的比例正逐年上升，发展潜力巨大。

目前虽然已有相当技术基础并正在快速发展，但技术水平与国外仍有较大差距，总量也供不应求，每年进口几亿美元。

2.主要模具标准件目前国内已有较大产量的模具标准件主要是模架、导向件、推杆推管、弹性元件等。
