第9章预应力混凝土结构构件计算1．何谓预应力混凝土结构？答：所谓预应力混凝土结构，就是在外荷载作用之前，先对混凝土施加压力，造成人为的应力状态，它所产生的预压应力能抵消外荷载所引起的部分或全部拉应力◆。
这样，在外荷载作用下，裂缝就能延缓或不会产生，即使出现了裂缝，裂缝宽度也不致过大。
2．与非钢筋混凝土结构相比较，预应力混凝土结构主要有哪几方面的优点？答：与非钢筋混凝土结构相比较，预应力混凝土结构主要有以下几方面的优点：（1）预应力混凝土结构在使用荷载作用下不出现裂缝或推迟裂缝的出现，在同样的荷载下，能减小裂缝宽度，因此也提高了构件的刚度，增加结构的耐久性。
如用在处于腐蚀性介质和潮湿环境中的结构以及海洋工程结构中，可根本解决裂缝问题，对水工建筑物的意义尤为重大。
（2）预应力混凝土结构可以合理、有效地利用高强钢筋◆和高强混凝土，从而节省材料，减轻结构自重，可建造大跨度结构。
（3）施加纵向预应力可延缓斜裂缝的形成，使受剪承载力得到提高。
（4）预应力可以降低钢筋的疲劳应力比，因而提高了构件的抗疲劳性能。
3．根据预应力对构件裂缝控制程度不同预应力混凝土结构可分成哪几类，各有何特点？答：根据预应力对构件裂缝控制程度不同预应力混凝土结构可分成：全预应力混凝土、有限预应力混凝土和部分预应力混凝土。
全预应力混凝土：在全部荷载即荷载效应的短期组合下，截面不出现拉应力的预应力混凝土，称为全预应力混凝土。
全预应力混凝土的特点是：（1）抗裂性好。
由于构件截面不出现拉应力，混凝土不开裂,因而其抗裂性能好、刚度大，常用于对抗裂或抗腐蚀性能要求较高的结构，如核电站安全壳、贮液罐、吊车梁等。
（2）抗疲劳性能好。
预应力钢筋从张拉到使用阶段的全过程中，其应力值变化幅度小，所以在重复荷载下抗疲劳性能好。
（3）反拱值可能过大。
当活荷载较大，在正常使用情况下，由于预加应力较高，引起结构的反拱过大，使混凝土在施工阶段产生裂缝，影响上部结构构件的正常使用。
（4）延性较差。
由于构件的开裂荷载与极限荷载较为接近，使构件延较差，对结构的抗震不利。
有限预应力混凝土：在全部荷载即荷载效应的短期组合下，截面拉应力不超过混凝土规定的抗拉强度；在长期荷载即荷载效应的长期组合下，截面不出现拉应力的预应力混凝土，称为有限预应力混凝土。
部分预应力混凝土：截面允许出现裂缝，但最大的裂缝宽度不得超过允许的限值，称为部分预应力混凝土。
部分预应力混凝土的特点：（1）节约钢材。
可根据结构构件的不同使用要求、荷载作用情况及环境条件等，对裂缝进行控制,降低了预应力值，从而节约预应力钢筋及锚具的用量，降低造价。
（2）反拱值不致于过大。
由于施加预应力较小，可避免产生过大反拱。
（3）延性较好。
由于配置了非预应力钢筋，可提高构件的延性，有利于结构抗震，并可改善裂缝分布，减小裂缝宽度。
（4）与全预应力混凝土相比，可简化张拉、锚固等工艺，其综合经济效果较好。
对于抗裂要求不太高的结构构件，部分预应力混凝土已得到广泛应用。
（5）计算较为复杂。
4．施加预应力的方法有哪两种，其施工的主要工序如何？答：施加预应力的方法,按施加预应力的时间可分为先张法和后张法。
先张法：先张法即先张拉预应力钢筋，后浇筑混凝土的方法。
其施工的主要工序如下：（1）在台座上按设计规定的拉力张拉钢筋，并用锚具临时固定于在台座上。
（2）支模、绑扎非预应力钢筋、浇筑混凝土构件。
（3）待构件混凝土达到一定的强度后（一般不低于混凝土设计强度等级的75％，以保证预应力钢筋与混凝土之间具有足够的粘结力），切断或放松钢筋，预应力钢筋的弹性回缩受到混凝土阻止而使混凝土受到挤压，产生预压应力。
后张法：是先浇筑混凝土构件，当构件混凝土达到一定的强度后，在构件上张拉预应力钢筋的方法。
其施工的主要工序如下：（1）浇筑混凝土构件，并在预应力钢筋位置处预留孔道。
（2）待混凝土达到一定强度（不低于混凝土设计强度等级的75％）后，将预应力钢筋穿过孔道，以构件本身作为支座张拉预应力钢筋，此时，构件混凝土将同时受到压缩。
（3）当预应力钢筋张拉至要求的控制应力时，在张拉端用锚具将其锚固，使构件的混凝土受到预压应力。
5．先张法和后张法各有何优缺点和适用？答：先张法需要有用来张拉和临时固定钢筋的台座，因此初期投资费用较大。
但先张法施工工序简单，钢筋靠粘结力自锚，在构件上不需设永久性锚具，临时固定的锚具都可以重复使用。
因此在大批量生产时先张法构件比较经济，质量易保证。
为了便于吊装运输，先张法一般宜于生产中小型构件。
后张法不需要台座，构件可以在工厂预制，也可以在现场施工，应用比较灵活，但是对构件施加预应力需要逐个进行，操作比较麻烦。
而且每个构件均需要永久性锚具，用钢量大，因此成本比较高。
后张法适用于运输不方便的大型预应力混凝土构件。
6．预应力结构构件所用的混凝土、钢筋，需满足哪些要求？目前，我国常用的预应力钢筋有哪集中？答：预应力结构构件所用的混凝土，需满足下列要求：（1）强度高。
因为高强度混凝土才能充分发挥高强度钢筋的性能，建立尽可能高的预应力，从而提高结构构件的抗裂度和刚度，有效地减小构件截面尺寸和减轻自重。
（2）收缩、徐变小。
这样可减少收缩、徐变引起的预应力损失。
（3）快硬、早强。
以便尽早施加预应力，加快施工进度，加快设备周转率。
预应力构件的混凝土强度等级不应低于C30；当采用钢丝、钢绞线和热处理钢筋作为预应力钢筋时，混凝土强度等级不宜低于C40。
预应力结构构件所用的钢筋，需满足下列要求：（1）强度高。
混凝土预压应力的大小，取决于预应力钢筋张拉应力的大小。
由于构件在制作过程中会出现各种应力损失，因此必须使用高强度的钢筋，才能建立较高的有效张拉应力。
（2）与混凝土有较好的粘结力。
先张法构件的预应力主要依靠钢筋和混凝土之间的粘结力来完成。
当采用光面高强钢丝时，需经过“刻痕”、“压波”的方法来提高粘结力。
（3）具有一定的良好的加工性能。
如良好的可焊性能，以及钢筋经过镦头后不影响原有的力学性能等。
（4）具有较好的塑性。
高强钢筋的塑性一般较低，为了保证结构或构件在破坏之前有较大的变形能力，必须保证预应力钢筋有足够的塑性。
目前，我国常用的预应力钢筋有下述几种：（1）热处理钢筋。
热处理钢丝具有强度高、松弛小等特点。
它以盘圆形式供应，可省掉对焊和整直等工序，大大方便施工。
（2）消除应力钢丝。
消除应力钢丝有光面、螺旋肋和刻痕几种形式，施工方便。
（3）钢铰线。
一般由一股3根和一肢7根不同直径的高强度钢丝绞制在一起而成，施工方便且与混凝土粘结强度高。
7．何谓有粘结预应力混凝土和无粘结预应力混凝土？答：预应力混凝土构件中，沿预应力钢筋全长均与混凝土接触表面之间存在粘结作用，称为有粘结预应力混凝土。
如对先张法，预应力钢筋张拉后直接浇筑在混凝土内；对后张法，在张拉之后要在预留孔道中压入水泥浆，以使预应力钢筋与混凝土粘结在一起。
如果预应力钢筋沿全长与混凝土接触表面之间不存在粘结作用，可产生相对滑移，则称为无粘结预应力混凝土。
8．无粘结预应力混凝土与有粘结预应力混凝土相比有何特点？ 答：无粘结预应力混凝土与有粘结预应力混凝土相比，有以下特点： （1）采用无粘结预应力混凝土不需要留孔、穿筋和灌浆，简化施工工 艺，又可在工厂制作，减少现场施工工序。
（2）如果忽略摩擦的影响，无粘结预应力混凝土中钢筋的应力沿全长是相等的，而且比有粘结预应力混凝土中钢筋的应力要低，所以无粘结预应力混凝土构件的开裂荷载低于有粘结预应力混凝土构件，裂缝疏而宽，挠度较大，需设置一定数量的非预应力钢筋以改善构件的受力性能。
（3）无粘结预应力混凝土中，预应力钢筋完全依靠端头锚具来传力，所以对锚具的质量及防腐蚀要求较高。
9．何谓锚具和夹具？简述螺丝端杆锚具、镦头锚具、锥形锚具、夹片式锚具的组成、工作原理、特点及应用。
答：通常把在构件制作完毕后，能够取下重复使用的称为夹具；锚固在构件端部，与构件联成一体共同受力，不能取下重复使用的称为锚具。
（1）螺丝端杆锚具如图9－5所示，主要用于预应力 钢筋张拉端。
预应力钢筋与螺丝端杆对 焊连接，螺丝端杆另一端与张拉千斤顶 相连。
张拉终止时，通过螺帽和垫板将 预应力钢筋锚固在构件上。
这种锚具的优点是比较简单、滑移 小和便于再次张拉；缺点是对预应力钢筋长度的精度要求高，不能太长或太短，否则螺纹长度不 够用。
需要特别注意焊接接头的质量，以防止发生脆断。
（2）镦头锚具如图9-6所示，这种锚具用于锚固钢筋束。
张拉端采用锚杯，固定端采用锚板。
先将钢丝端头镦粗成球形，穿入锚杯孔内，边张拉边拧紧锚杯的螺帽。
每个锚具可同时锚固几根到图9—5 螺丝端杆 锚具一百多根5mm~7mm 的高强钢丝，也可用于单根粗钢筋。
这种锚具的锚固性能可靠，锚固力大，张拉操作方便，但要求钢筋(丝)的长度有较高的精确度，否则会造成钢筋(丝)受力不均。
（3）锥形锚具如图9-7所示，这种锚 具是用于锚固多根直径为 5mm 、7mm 、8mm 、12mm 的平行钢丝束，或者锚固多 根直径为13mm 、15mm 的 平行钢铰线束。
锚具由锚环和锚塞两部分组成，锚环在构件混凝土浇灌前埋置在构件端部，锚塞中间有小孔作锚固后灌浆用。
由双作用千斤顶张拉钢丝后又将锚塞顶压入锚圈内，利用钢丝在锚塞与锚圈之间的摩擦力锚固钢丝。
（4）夹片式锚具如图9-8所示，这种锚具可以 根据需要，每套锚具锚固1~100根 直径为15.2mm 或12.7mm 的钢绞 线。
每套锚具是由一个锚座、一个 锚环和若干个夹片组成，钢绞线在每个孔道内通过有牙齿的钢夹片夹 住。
国内常见的夹片式锚具有HVM 、 OVM 、QM 等型号。

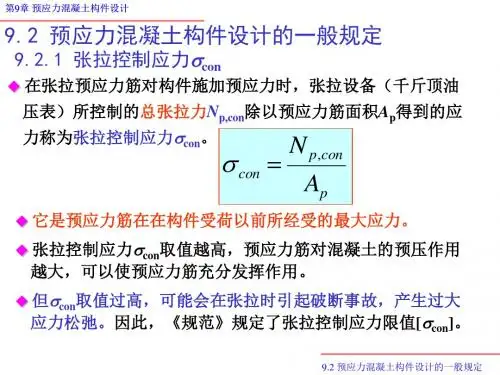

10．何谓预应力钢筋的张拉控制应力，其大小对预应力的效果有何影响？答：张拉控制应力是指张拉预应力钢筋时，预应力钢筋达到的最大应力值，即用张拉设备所控制的张拉力除以预应力钢筋截面面积所得到的应力，用σcon 表示。
张拉控制应力的大小直接影响预应力的效果。
张拉控制应力取值过低，影响预应力钢筋充分发挥作用；张拉控制应力取值越高,预应力钢筋对混凝土的预压作用越大。
但如果张拉控制应力取值过高，可能导致钢筋脆断，产生过大的应力松弛。
11．何谓预应力损失？引起预应力损失的因素有哪些？这些因素是如何产生的？答：由于张拉工艺和材料性能等原因，从张拉钢筋开始到构件使用整个过程中，张拉控制应力将不断降低，这种现象称为预应力损失。
引起预应力损失的因素有：张拉端锚具变形和钢筋内缩引起的预应力损失σl1；预应力图9-7 锥形锚具图9-6镦头锚具1- 锚杯；2-固定用锚帽；3-锚板（圆形）；4-工具式拉杆；5-连接套筒；6-千斤顶；7-钢丝束；8-镦粗头；9-构件（屋架下弦）筋与孔道壁之间的摩擦引起的预应力损失σl2；混凝土加热养护时，受张拉的钢筋与承受拉力的设备之间的温差引起的预应力损失σl3；预应力筋应力松弛引起的预应力损失σl4；混凝土收缩和徐变引起的预应力损失σl5；螺旋式预应力筋挤压混凝土引起的预应力损失σl6。
