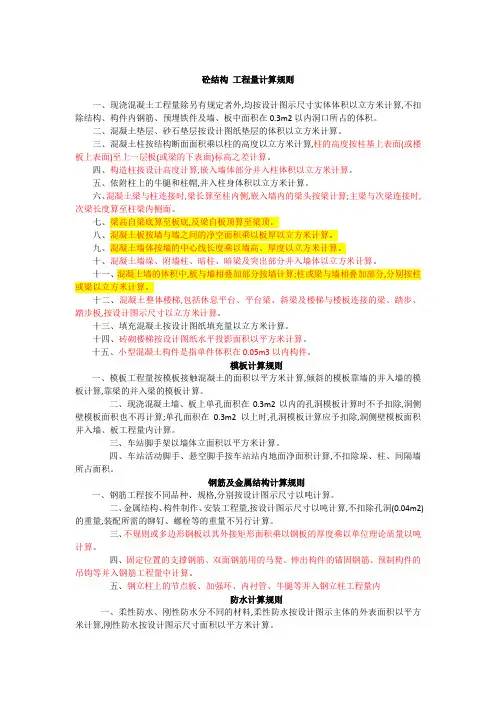

砼结构工程量计算规则一、现浇混凝土工程量除另有规定者外,均按设计图示尺寸实体体积以立方米计算,不扣除结构、构件内钢筋、预埋铁件及墙、板中面积在0.3m2以内洞口所占的体积。
二、混凝土垫层、砂石垫层按设计图纸垫层的体积以立方米计算。
三、混凝土柱按结构断面面积乘以柱的高度以立方米计算,柱的高度按柱基上表面(或楼板上表面)至上一层板(或梁的下表面)标高之差计算。
四、构造柱按设计高度计算,嵌入墙体部分并入柱体积以立方米计算。
五、依附柱上的牛腿和柱帽,并入柱身体积以立方米计算。
六、混凝土梁与柱连接时,梁长算至柱内侧,嵌入墙内的梁头按梁计算;主梁与次梁连接时,次梁长度算至柱梁内侧面。
七、梁高自梁底算至板底,反梁自板顶算至梁顶。
八、混凝土板按墙与墙之间的净空面积乘以板厚以立方米计算。
九、混凝土墙体按墙的中心线长度乘以墙高、厚度以立方米计算。
十、混凝土墙垛、附墙柱、暗柱、暗梁及突出部分并入墙体以立方米计算。
十一、混凝土墙的体积中,板与墙相叠加部分按墙计算;柱或梁与墙相叠加部分,分别按柱或梁以立方米计算。
十二、混凝土整体楼梯,包括休息平台、平台梁、斜梁及楼梯与楼板连接的梁、踏步、踏步板,按设计图示尺寸以立方米计算。
十三、填充混凝土按设计图纸填充量以立方米计算。
十四、砖砌楼梯按设计图纸水平投影面积以平方米计算。
十五、小型混凝土构件是指单件体积在0.05m3以内构件。
模板计算规则一、模板工程量按模板接触混凝土的面积以平方米计算,倾斜的模板靠墙的并入墙的模板计算,靠梁的并入梁的模板计算。
二、现浇混凝土墙、板上单孔面积在0.3m2以内的孔洞模板计算时不予扣除,洞侧壁模板面积也不再计算;单孔面积在0.3m2以上时,孔洞模板计算应予扣除,洞侧壁模板面积并入墙、板工程量内计算。
三、车站脚手架以墙体立面积以平方米计算。
四、车站活动脚手、悬空脚手按车站站内地面净面积计算,不扣除垛、柱、间隔墙所占面积。
钢筋及金属结构计算规则一、钢筋工程按不同品种、规格,分别按设计图示尺寸以吨计算。
11G101与03G101变化解析11G101系列新平法2011年9月1日正式实施:《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台)》 11G101-311G101系统平法图集较03G101系列图集较大变化有:一、适用范围变化:11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计,以及各类结构中的现浇混凝土板(包括有梁楼盖和无梁楼盖)、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板(包括有梁楼盖和无梁楼盖)等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化:11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe,以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化:11G101-1中抗震KZ边柱和角柱柱顶纵筋构造,较03G101有如下变化:1、新图集中各个节点可以进行组合使用;2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内;(与原图集一致)3、A节点,外侧伸入梁内钢筋不小于梁上部钢筋时,可以弯入梁内作为梁上部纵向钢筋。
(新增的构造)4、所有节点内侧钢筋按中柱节点走;5、BC节点,区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘;超过的,外侧配筋率>1.2%分批截断,错开20d;没有超过的,弯折部分要>=15d,总长>1.5labe,同样错开20d;6、D节点是未伸入梁内的外侧钢筋构造,(与原图集一致)7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况,与节点A组合使用;外侧柱纵筋到柱顶截断;梁上部钢筋伸入柱1.7labe。

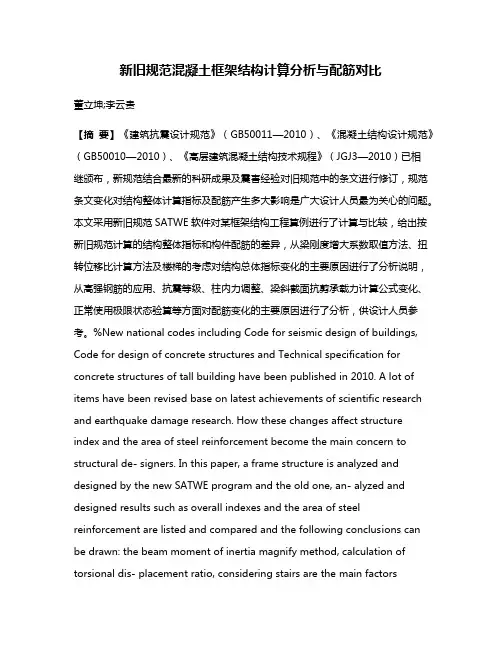

新旧规范混凝土框架结构计算分析与配筋对比董立坤;李云贵【摘要】《建筑抗震设计规范》(GB50011—2010)、《混凝土结构设计规范》(GB50010—2010)、《高层建筑混凝土结构技术规程》(JGJ3—2010)已相继颁布,新规范结合最新的科研成果及震害经验对旧规范中的条文进行修订,规范条文变化对结构整体计算指标及配筋产生多大影响是广大设计人员最为关心的问题。
本文采用新旧规范SATWE软件对某框架结构工程算例进行了计算与比较,给出按新旧规范计算的结构整体指标和构件配筋的差异,从梁刚度增大系数取值方法、扭转位移比计算方法及楼梯的考虑对结构总体指标变化的主要原因进行了分析说明,从高强钢筋的应用、抗震等级、柱内力调整、梁斜截面抗剪承载力计算公式变化、正常使用极限状态验算等方面对配筋变化的主要原因进行了分析,供设计人员参考。
%New national codes including Code for seismic design of buildings, Code for design of concrete structures and Technical specification for concrete structures of tall building have been published in 2010. A lot of items have been revised base on latest achievements of scientific research and earthquake damage research. How these changes affect structure index and the area of steel reinforcement become the main concern to structural de- signers. In this paper, a frame structure is analyzed and designed by the new SATWE program and the old one, an- alyzed and designed results such as overall indexes and the area of steel reinforcement are listed and compared and the following conclusions can be drawn: the beam moment of inertia magnify method, calculation of torsional dis- placement ratio, considering stairs are the main factorscontributing to the overall index difference ; the use of high strength steel reinforcement, seismic design grade of structural members, modification of column internal force , calculation of shear capability and checking of serviceability limit states are the main factors contributing to the area of steel reinforcement. The conclusions can be a reference for designers.【期刊名称】《土木建筑工程信息技术》【年(卷),期】2012(000)003【总页数】7页(P1-7)【关键词】框架结构;震害;规范;配筋【作者】董立坤;李云贵【作者单位】中国建筑科学研究院,北京100013;中国建筑科学研究院,北京100013【正文语种】中文【中图分类】TU2021 前言我国处于环太平洋地震带和亚欧地震带,是世界上地震灾害最严重的国家之一,地震强度大,分布广,频率高,损失重[1]。
建筑结构各构件的计算方法施工与预确实是基本有区不的,预算的原那么是该粗那么粗,该细那么细,寻求得出结果与付出本钞票的平衡。
所谓精确也基本上相对的,没有尽对的精确,因此能简化的依然简化的好。
假如按这位读者精确计算理念,我们在计算混凝土的实体量时,是不是也要精细到扣除钢筋所占的体积呢?一般教材中给出的构造柱工程量计算公式是:V=〔B+b〕×A×H+K1、V--构造柱砼体积。
2、B--构造柱宽度(注:指同墙轴线方向平行的尺寸)。
3、b---马牙搓宽度(注重:马牙搓两边有时,计算一边的宽度;马牙搓一边有时,计算一边的一半宽度)。
4、A--构造柱厚度(注:指同墙轴线方向垂直的尺寸)。
5、H--构造柱高度〔自根底上外表至构造柱顶面之间的距离〕。
6、K--构造柱根底工程量。
第八章混凝土及钢筋混凝土工程§8.1现浇混凝土工程一、定额工程划分及要紧工作内容现浇混凝土工程按照结构构件划分定额子目,具体划分结果见表8.1。
二、工程量计算规那么〔一〕全然计算原那么1.混凝土及钢筋混凝土构件的工程量,除注明者外,均按图示尺寸以实体积计算。
不扣除钢筋、铁件所占体积。
2.现浇混凝土及钢筋混凝土墙、板等构件,均不扣除面积在0.3㎡以内的孔洞、缺口所占体积,其预留孔工料不增加。
面积超过0.3㎡的孔洞、缺口所占的体积应扣除。
〔二〕混凝土、钢筋混凝土根底图8.1阶梯形、梯形根底断面图8.2条形根底应分不按毛石混凝土和混凝土独立根底,以设计图示尺寸的实体积计算。
其高度从垫层上外表算至柱基上外表。
杯形根底的形式如图8.3所示,其工程量按图示几何体的体积计算,扣除杯口局部所占体积。
图8.3杯形根底满堂根底要紧有板式〔无梁式〕满堂根底、梁板式〔有梁式〕满堂根底和箱式满堂根底,如图8.4、图8.5、图8.6所示。
〔1〕有梁式满堂根底工程量=根底底板面积×板厚+梁截面面积×梁长。
〔2〕无梁式满堂根底工程量=底板面积×板厚+柱帽总体积。
混凝土及工程量计算混凝土是一种广泛应用于建筑工程中的材料,它主要由水泥、砂、碎石和水组成。
混凝土的强度和耐久性使其成为建筑工程中不可或缺的材料。
在进行混凝土工程时,需要进行工程量计算,以确保材料的准确配比和施工进度的控制。
首先,我们需要明确以下几个关键的工程量指标:1.混凝土用量:混凝土用量是根据不同的工程要求进行计算的。
常见的计算方法是根据建筑结构的需求来确定混凝土梁、柱、板等构件的体积,然后根据混凝土的密度进行换算得到所需用量。
2.水泥用量:水泥的用量可以通过混凝土用量来计算得出。
根据混凝土的换算比例,可以确定所需的水泥用量。
一般情况下,水泥的比例为混凝土总体积的10%-15%。
3.骨料用量:骨料主要指的是砂和碎石。
混凝土中的骨料用量也可以通过混凝土用量来计算得出。
骨料的比例一般为混凝土总体积的60%-70%。
4.水用量:水的用量是混凝土中的重要组成部分,它能使水泥颗粒与骨料颗粒黏结在一起形成坚固的混凝土。
水的用量一般为混凝土总体积的15%-20%。
另外,在进行混凝土工程量计算时,还需要考虑到混凝土的强度等级、施工条件和施工方法等因素。
以下是一些常用的混凝土工程量计算方法:1.钢筋混凝土构件的体积计算:根据建筑图纸中的相关尺寸,计算混凝土构件的体积。
常见的混凝土构件包括梁、柱、板等。
2.混凝土配比计算:根据混凝土的设计强度等级和使用要求,确定混凝土的配比。
根据配比可以计算出水泥、砂、碎石和水的用量。
3.混凝土表面积计算:根据建筑图纸中的地坪面积,计算混凝土地坪的表面积。
根据表面积可以计算出所需的混凝土用量。
4.混凝土模板计算:根据混凝土模板的尺寸和布置方式,计算混凝土模板的总面积。
根据总面积可以计算出所需的模板数量和材料用量。
混凝土工程量计算是建筑工程中的重要一环,它能够确保混凝土施工的质量和进度。
准确的工程量计算可以为工程的材料采购和施工计划提供依据,从而保证施工的顺利进行。
因此,在进行混凝土工程时,需要进行详细的工程量计算,并根据实际情况进行调整和修正,以实现工程的质量和经济效益的最佳平衡。
工程量计算规则一、现浇混凝土模板:1. 现浇混凝土模板除另有规定者外,应区分模板不同材质,按混凝土与模板接触面以面积计算;不扣除墙、板单孔面积在 1.0m 2 以内的孔洞面积,洞侧壁模板也不增加;扣除单孔面积在 1.0m 2 以外的孔洞面积,洞侧壁模板面积并入相应模板项目计算;不扣除柱与梁、梁与梁、梁与墙连接重叠部分面积,但应扣除梁与板、柱与墙、墙与墙连接重叠部分面积。
2. 基础、墙、板、其他构件模板均扣除后浇带模板所占面积。
3. 基础:(1) 带形基础、桩承台外墙按基础中心线计算,内墙按基础上口净长度计算;带形基础、桩承台内外墙交接部分面积不扣除,基础端头的模板不另计算;带形基础与独立基础连接时,带形基础的长度按其两端独立基础上口的净长度计算。
(2) 独立基础、桩承台与带形基础、桩承台连接部分的面积不扣除。
(3) 满堂基础、桩承台按底板与梁模板接触面积之和计算;外墙基础梁长度按中心线长度计算,内墙基础梁长度按净长度计算;基础梁交接部分面积不扣除,基础梁端头的模板不另计算。
(4) 基础梁的长度按基础或柱之间的净长度计算;梁与梁交接部分的面积不扣除;梁端头的模板不另计算。
(5) 设备基础螺栓套按不同长度以个计算。
4. 柱:(1) 柱高:有梁板的柱高应自柱基上表面( 或楼板上表面) 至上一层楼板上表面之间的高度计算;无梁板的柱高应自柱基上表面( 或楼板上表面) 至柱帽下表面之间的高度计算;框架柱的柱高应自柱基上表面至柱顶的高度计算;构造柱的柱高应自柱底至柱顶( 梁底) 的高度计算;(2) 依附柱上牛腿的模板面积并入柱工程量中;(3) 先砌墙的构造柱模板的工程量按图示外露部分的最大宽度乘以柱高计算。
5. 墙:(1) 高度:由墙基上表面( 或楼板上表面) 算至上一层楼板( 或梁) 下表面。
板厚不同时,按板面积最大的板厚扣除;(2) 长度:墙均按净长计算。
墙与墙交接部分的长度应扣除,墙端头的模板面积应增加。
【钢筋混凝土受弯构件的裂缝宽度和挠度计算】一、引言钢筋混凝土结构是现代建筑中常见的结构形式之一,而受弯构件作为其重要组成部分,其裂缝宽度和挠度的计算是设计过程中的关键内容。
在本文中,我将分析钢筋混凝土受弯构件的裂缝宽度和挠度计算,并对其进行深度探讨,希望能为您提供有价值的信息。
二、裂缝宽度计算1.裂缝宽度计算公式钢筋混凝土受弯构件的裂缝宽度计算可以使用以下公式进行:\[w_k = k \times \frac{f_s}{f_y} \times \frac{M_s}{b \times d}\]其中,\(w_k\)为裂缝宽度,\(k\)为调整系数,\(f_s\)为梁内应力,\(f_y\)为钢筋的屈服强度,\(M_s\)为抗弯强度矩,\(b\)为截面宽度,\(d\)为截面有效高度。
2.裂缝宽度计算包含的因素在裂缝宽度计算中,需要考虑梁内应力、钢筋的屈服强度以及抗弯强度矩等因素。
通过对这些因素的综合考虑,可以准确计算出钢筋混凝土受弯构件的裂缝宽度,从而确保结构的安全性。
三、挠度计算1.挠度计算公式钢筋混凝土受弯构件的挠度计算可以使用以下公式进行:\[f = \frac{5 \times q \times l^4}{384 \times E \times I}\]其中,\(f\)为挠度,\(q\)为荷载,\(l\)为构件长度,\(E\)为弹性模量,\(I\)为惯性矩。
2.挠度计算的影响因素在挠度计算中,荷载、构件长度、弹性模量和惯性矩等因素都会对挠度产生影响。
通过对这些因素进行综合考虑,并结合实际工程情况,可以准确计算出钢筋混凝土受弯构件的挠度,从而满足设计要求。
四、个人观点和理解钢筋混凝土受弯构件的裂缝宽度和挠度计算是结构设计中的重要内容,它直接关系到结构的安全性和稳定性。
在实际工程中,我们需要充分理解裂缝宽度和挠度计算的原理和方法,结合设计规范和实际情况,确保结构设计的合理性和可行性。
五、总结与展望通过本文的分析,我们深入探讨了钢筋混凝土受弯构件的裂缝宽度和挠度计算,并对其进行了详细介绍。
受弯构件斜截面受剪承载力计算一、有腹筋梁受剪承载力计算基本公式1. 矩形、T 形和Ⅰ形截面的一般受弯构件,斜截面受剪承载力计算公式为: 0025.17.0h s A f bh f V V sv yv t cs +=≤ (5-6)式中 t f 一混凝土抗拉强度设计值;b 一构件的截面宽度,T 形和Ⅰ形截面取腹板宽度;0h 一截面的有效高度;yv f 一箍筋的抗拉强度设计值;sv A 一配置在同一截面内箍筋各肢的全部截面面积,1sv sv nA A =;n 一在同一截面内箍筋的肢数;1sv A 一单肢箍筋的截面面积;s 一箍筋的间距。
2.集中荷载作用下的独立梁(包括作用多种荷载,且其中集中荷载对支座截面或节点边缘所产生的剪力值占总剪力值的75%以上的情况),斜截面受剪承载力按下式计算: 000.175.1h s A f bh f V V sv yv t cs ++=≤λ (5-7)式中 λ一剪跨比,可取0/h a =λ,a 为计算截面至支座截面或节点边缘的距离,计算截面取集中荷载作用点处的截面。
当λ小于 1.5 时,取5.1=λ;当λ大于 3.0 时,取0.3=λ。
独立梁是指不与楼板整浇的梁。
构件中箍筋的数量可以用箍筋配箍率sv ρ表示:bs A sv sv =ρ (5-8)3.当梁内还配置弯起钢筋时,公式(5-4)中s sb y b A f V αsin 8.0=(5-9) 式中y f 一纵筋抗拉强度设计值;sb A 一同一弯起平面内弯起钢筋的截面面积; s α一斜截面上弯起钢筋的切线与构件纵向轴线的夹角,一般取o 45,当梁较高时,可取o60。
剪压破坏时,与斜裂缝相交的箍筋和弯起钢筋的拉应力一般都能达到屈服强度,但是拉应力可能不均匀。
为此,在弯起钢筋中考虑了应力不均匀系数,取为0.8。
另外,虽然纵筋的销栓作用对斜截面受剪承载力有一定的影响,但其在抵抗受剪破坏中所起的作用较小,所以斜截面受剪承载力计算中没有考虑纵筋的作用。
钢筋砼结构中钢筋体积占砼的比例换算1)砼实际用量:混凝土实际用量=构件体积-钢筋体积-预埋件体积-洞口体积。
(根据定额规定钢筋砼结构砼的计算规则为0.3m2以内小洞口所占的体积、钢筋、预埋件所占体积均不扣除)2)比例换算:钢筋占混凝土的体积的比例也是需要测算的,不能全根据系数来测算,因为不同地区,不同的结构,不同的部位,不同的构件,不同的设计,其配筋率和含钢量是不同的,钢筋占混凝土的比例系数也就不同,所以系数法并不可靠。
并且不仅仅是知道个系数,更是要清楚它的来历和计算原理,经验系数是计算和积累出来的。
系数法也先测算钢筋指标,再测算混凝土指标,最后得出钢筋与混凝土之比系数,就能很容易计算出实际混凝土用量。
系数法根据含钢量或钢筋指标而来,假设钢筋每平方指标为0.07t,混凝土每平方指标为0.4m3,则钢筋系数=0.07÷7.85÷0.4=0.02229设钢筋所占体积系数为0.02229,则实际混凝土量=定额混凝土量(不扣洞口)×(1-0.02229)。
设建筑面积为10000㎡,钢筋重量为700 t,混凝土量为40003,混凝土实际用量= 4000×(1-0.02229)=3910.83㎡。
3)计算原理:计算钢筋工程量时,先计算钢筋长度,再乘以根数,得出总长度,然后乘以单位钢筋重量(公斤/米),得出钢筋重量。
如果计算钢筋体积则进行换算,钢筋体积等于钢筋重量除以钢筋比重7.85,1m3钢筋=7.85t钢筋。
我们可以精细化到构件、楼层。
如一根框架梁重量为2t,则折合成体积=2÷7.85=0.25 m3。
如一层钢筋重量70吨t,则一层钢筋所占混凝土体积=70÷7.85=8.917 m34)经验总结:由于钢筋所占的比例较小,对总造价影响不大,在计价时没必要扣除,只有在成本测算时才去计算钢筋体积。
项目管理者也能知道真实的用量和成本,如果按定额规则计算,以定额量进行材料计划和成本分析则大谬不然也。
附录A 素混凝土结构构件计算A.1 一般规定第附录A.1.1条素混凝土构件主要用于受压构件。
素混凝土受弯构件仅允许用于卧置在地基上的情况以及不承受活荷载的情况。
第附录A.1.2条素混凝土结构构件应进行正截面承载力计算;对承受局部荷载的部位尚应进行局部受压承载力计算。
第附录A.1.3条素混凝土墙和柱的计算长度l可按下列规定采用:1两端支承在刚性的横向结构上时,lo=H;2具有弹性移动支座时:lo=1.25H~1.50H;3对自由独立的墙和柱:lo=2H。
此处,H为墙或柱的高度,以层高计。
第附录A.1.4条素混凝土结构伸缩缝的最大间距,可按附表A.1.4的规定采用。
整片的素混凝土墙壁式结构,其伸缩缝宜做成贯通式,将基础断开。
素混凝土结构伸缩缝最大间距(m) 表A.1.4A.2 受压构件第附录A.2.1条素混凝土受压构件,当按受压承载力计算时,不考虑受拉区混凝土的工作,并假定受压区的法向应力图形为矩形,其应力值等于素混凝土的轴心抗压强度设计值,此时,轴向力作用点与受压区混凝土合力点相重合。
素混凝土受压构件的受压承载力应符合下列规定:1对称于弯矩作用平面的截面N≤φfcc A'c(A.2.1-1)受压区高度x应按下列条件确定:e c =e(A.2.1-2)此时,轴向力作用点至截面重心的距离eo尚应符合下列要求:e 0≤0.9y'(A.2.1-3)2矩形截面(图A.2.1)N≤φfcc b(h-2e) (A.2.1-4)式中N——轴向压力设计值;φ——素混凝土构件的稳定系数,按表A.2.1采用;f cc ——素混凝土的轴心抗压强度设计值,按本规范表4.1.4规定的混凝土轴心抗压强度设计值fc值乘以系数0.85取用;A'c——混凝土受压区的截面面积;ec——受压区混凝土的合力点至截面重心的距离;y'——截面重心至受压区边缘的距离;b——截面宽度;h——截面高度。
当按公式(A.2.1-1)或公式(A.2.1-4)计算时,对eo ≥0.45y'o的受压构件,应在混凝土受拉区配置构造钢筋,其配筋率不少于构件截面面积的0.05%。
预应力混凝土结构构件计算一、预应力损失值计算 (一)基本公式1.张拉端锚具变形和钢筋内缩引起的预应力损失σl 1 (1)对预应力直线钢筋S1E l al =σ(9-1) 式中 a ——张拉端锚具变形和钢筋内缩值(mm ),按表9-2取用❖;l ——张拉端至锚固端之间的距离(mm );E S ——预应力筋弹性模量(N/mm 2)。
表9-2 锚具变形和钢筋内缩值a注 ①表中的锚具变形和钢筋内缩值也可根据实测数据或有关规范规定;②其他类型(如大型预应力钢索)的锚具变形和钢筋内缩值应根据专门研究或试 验确定。
(2)对于后张法构件的预应力曲线钢筋(预应力筋为圆弧曲线,对应的圆心角θ不大于30o)⎪⎪⎭⎫⎝⎛-⎪⎪⎭⎫⎝⎛+f c f con 112l x k r l x l μσσ= (9-2)⎪⎪⎭⎫⎝⎛+=k r aE l f c con s1000μσ(9-3)式中l f _____预应力曲线钢筋与孔道壁之间反向摩擦影响长度,m ;r c _____圆弧曲线预应力筋的曲率半径,m ;μ_____预应力筋与孔道壁的摩擦系数,按表9-3取用;κ_____考虑孔道每米长度局部偏差的摩擦系数,按表9-3取用; x _____张拉端至计算截面的距离,m ,且应符合x ≤l f 的规定;其余符号的意义同前。
表9-3 摩 擦 系 数κ、μ注:当采用钢丝束的钢制锥形锚具时,尚应考虑锚环口处的附加摩擦损失,此值可根据实测数据确定。
2.预应力筋与孔道壁之间的摩擦引起的预应力损失σl 2⎪⎭⎫ ⎝⎛-=+μθσσkx l e11con 2 (9-4)式中 x ——张拉端至计算截面的孔道长度,m ,当曲线曲率不大 时也可近似取该段孔道在纵 轴上的投影长度;θ——从张拉端至计算截面曲线 孔道部分切线的夹角,rad 。
当kx +μθ≤0.2时,σl 2可按下列近 似公式计算σl 2 =(kx +μθ)σcon (9-5)3.混凝土加热养护时,受张拉的钢筋与承受拉力的设备之间的温差引起的预应力损失σl 325s 3N/mm 2100.200001.0t tt E l ∆=∆⨯⨯⨯=∆=ασ(9-6)式中 α——钢筋的温度线膨胀系数,近似取为1×10—5/℃;∆t ——混凝土加热养护时,受张拉的钢筋与承受拉力的设备之间的温差; E s ——预应力钢筋的弹性模量。
混凝土及钢筋混凝土工程量计算规则混凝土及钢筋混凝土工程量计算规则是指在建筑工程中,根据设计图纸和施工方案,计算混凝土及钢筋混凝土的用量及配比的一项技术活动。
准确的工程量计算可以保证施工过程中的材料供应及施工进度的控制,保证工程的质量和安全。
混凝土工程量计算规则:1.根据设计图纸确定工程结构的尺寸,计算混凝土的体积。
一般计算公式如下:V=S×h,其中V为混凝土的体积,S为截面积,h为高度。
2.根据工程要求及设计标准,确定混凝土配合比。
配合比一般包括水泥、砂、石子和水的比例。
3.根据混凝土的体积及配合比,计算所需要的材料用量。
例如,计算水泥用量,可以根据配合比中水泥的比例和混凝土体积计算得出。
4.在计算材料用量时,一般要考虑到浪费和损耗。
浪费一般是按照一定比例进行计算,通常为5%-10%。
损耗则根据工程的实际情况进行估算。
5.根据计算的材料用量,确定混凝土的总成本,包括人工、机械等直接费用及间接费用。
钢筋混凝土工程量计算规则:1.根据设计图纸和工程要求,计算钢筋混凝土结构的体积。
计算方法和混凝土工程量计算类似。
2.根据设计要求和规范,确定钢筋的配筋率。
配筋率一般以百分比表示,是指钢筋截面面积与混凝土截面积的比值。
3.根据钢筋的配筋率,计算所需要的钢筋用量。
钢筋的计算一般按照长度进行,根据配筋率和结构的长度计算得出。
4.在计算钢筋用量时,同样需要考虑到浪费和损耗。
浪费和损耗的计算方法与混凝土工程量计算一致。
5.根据计算的钢筋用量,确定钢筋的总成本和加工费用。
总结起来,混凝土及钢筋混凝土工程量计算规则是根据设计要求和规范,通过计算来确定混凝土和钢筋的用量及配比,以保证施工过程中的材料供应和施工进度的控制,从而保证工程的质量和安全。
这种计算工作需要进行详细的施工方案和图纸的分析,并且需要对各种材料的性质和性能有一定的了解,才能进行准确的计算。
2-3 混凝土结构计算2-3-1 混凝土结构基本计算规定1.结构构件应根据承载能力极限状态及正常使用极限状态的要求。
分别进行下列计算和验算:(1)承载力及稳定:所有结构构件均应进行承载力(包括失稳)计算,必要时应进行结构的倾覆、滑移及漂浮验算;处于地震区的结构,尚应进行结构构件抗震的承载力验算;(2)疲劳:直接承受吊车的构件,应进行疲劳强度验算;但直接承受安装或检修用吊车的构件,根据使用情况和设计经验可不作疲劳验算;(3)变形:对使用上需控制变形值的结构构件,应进行变形验算;(4)抗裂及裂缝宽度:对使用上要求不出现裂缝的构件,应进行混凝土拉应力验算;对使用上允许出现裂缝的构件,应进行裂缝宽度验算;对叠合式受弯构件,尚应进行纵向钢筋拉应力验算。
2.结构构件的承载力(包括失稳)计算和倾覆、滑移及漂浮验算,均应采用荷载设计值;疲劳、变形、抗裂及裂缝宽度验算均应采用相应的荷载代表值;直接承受吊车的结构构件,在计算承载力及验算疲劳、抗裂时,应考虑吊车荷载的动力系数。
预制构件尚应按制作、运输及安装时的荷载设计值进行施工阶段的验算。
预制构件吊装的验算,应将构件自重乘以动力系数,动力系数可取1.5,但根据构件吊装时受力情况,可适当增减。
对现浇结构,必要时应进行施工阶段的验算。
3.根据建筑结构破坏后果的严重程度,建筑结构划分为三个安全等级(表2-37)。
建筑结构的安全等级表2-37建筑物中各类结构构件的安全等级,宜与整个结构的安全等级相同,对其中部分结构构件和安全等级,可根据其重要程度适当调整,但不得低于三级。
4.受弯构件的最大挠度应按荷载效应的标准组合并考虑荷载长期作用影响进行计算,其计算值不应超过表2-38的限值。
受弯构件的挠度限值表2-38注:1.如果构件制作时预先起拱,而且使用上也允许,则在验算挠度时,可将计算所得的挠度值减去起拱值。
预应力混凝土构件尚可减去预加应力所产生的反拱值。
2.表中括号中的数值,适用于使用上对挠度有较高要求的构件。
