低频电子线路2013-2014试题A

学院2013—2014学年第1学期《计算机网络安全》课程考试（A）卷一、单选题（共40分，每题1分）1．（）不属于网络安全的5大特征要求。

A．可控性B．可操作性 C．完整性D．机密性2．机房安全、建筑/防火/防雷/、通信线路安全性、电源/空调等属于网络安全的（）内容。

A．实体安全B．应用安全C．系统安全D．运行安全3．通过计算机及其网络或部件进行破坏，属于（）网络安全威胁类型。

A．资源耗尽B．篡改C．陷阱门D．物理破坏4．“熊猫烧香”病毒在几分钟之内就能感染近千万台机器，具有（）特点。

A．操作性和扩散性B．欺骗性和控制性C．扩散性和欺骗性D．操作性和控制性5．采用防火墙是网络安全技术的（）方式。

A．物理隔离B．身份认证C．逻辑隔离D．防御网络攻击6．SSL协议是（）间实现加密传输的协议。

A．物理层和网络层B．网络层和系统层C．传输层和应用层D．物理层和数据层7．以下（）不属于网络安全消息层面的要求特征。

A．完整性B．可操作性C．不可否认性D．保密性8．加密安全机制提供了数据的（）。

A．可靠性和安全性B．保密性和可控性C．完整性和安全性D．保密性和完整性9．抗抵赖性服务对证明信息的管理与具体服务项目和公证机制密切相关，通常建立在（）之上。

A．物理层B．网络层C．传输层D．应用层10．适用于企业业务处理和家庭使用浏览、收发、打印和共享文件等安全需求的无线网络安全技术是（）。

A．TKIP B．AES C．WPA D．IEEE 802．1x11．以下（）不属于对计算机网络系统管理的内容。

A．应用和可用管理B．性能和系统管理C．保密和可重复管理D．服务和存储/数据管理12．计算机网络安全管理的主要功能不包括（）。

A．性能和配置管理功能B．安全和计费管理功能C．故障管理功能D．网络规划和网络管理者的管理功能13．用来衡量网络的利用率，必须与性能管理相结合的网络安全管理功能是（）。

A．计费管理B．配置管理C．故障管理D．安全管理14．网络安全管理技术涉及网络安全技术和管理的很多方面，从广义上的范围来看，（）是安全网络的一种手段。

长安大学2013－2014学年第二学期试题（ A ）卷课程名称电力系统分析理论考试日期2014年6月12日共题学生姓名学院电控学院班级学号一、填空题（每题1分，共10分）1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。

2．电力系统中性点有效接地方式指的是中性点直接接地。

3．输电线路的电气参数包括电抗、电导、电纳和电阻。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5．电力系统的潮流分布一般是用各节点的电压和功率表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的频率。

7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为零。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。

二、选择题（每题1分，共10分）1.组成电力系统的几种主要元件是： BA 电源、电阻、电感、电容B 发电机、变压器、线路、负荷C 发电厂、变电所、变压器、线路D 发电机、变压器、线路、开关2.对电力系统运行的基本要求是： CA 在优质前提下，保证安全，力求经济；B 在经济前提下，保证安全，力求优质；C 在安全前提下，保证质量，力求经济；D 在安全前提下，力求经济，保证质量。

3．同步发电机的转速和系统频率之间是否有严格的关系 BA.否B.是C.不一定D.根据发电机的形式定4．三绕组变压器的结构、通常将高压绕组放在 CA.内层B.中间层C.外层D.独立设置第 1页 (共 2页)5．在同一时间内，电力网的电能损耗与供电量之比的百分值称为 BA.负载率B.网损率C.供电率D.厂用电率6．电力系统的频率主要决定于 BA.无功功率的平衡B.有功功率的平衡C.电压质量D.电流的大小7．关于顺调压电压调整方式的描述，错误的是（ B ）A.高峰负荷时允许中枢点电压略低B.低谷负荷时允许中枢点电压略低C.适用于用户对电压要求不高的场合D.适用于供电线路不长的场合8．通过改变变压器变比，实质上（ C ）A.改变了电压损耗的数值B.改变了负荷变化时次级电压的变化幅度C.改变了电力网的无功功率分布D.增加了整个电力系统的无功功率容量9.相同截面的导线，使用的电压等级越高，其电阻 AA 一样B 越大C 越小D 都不对10.在变压器的等值电路中，其导纳是 BA GT+jBTB GT-jBTC -GT+jBTD -GT-jBT三、简答题（每题3分，共30分）1．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

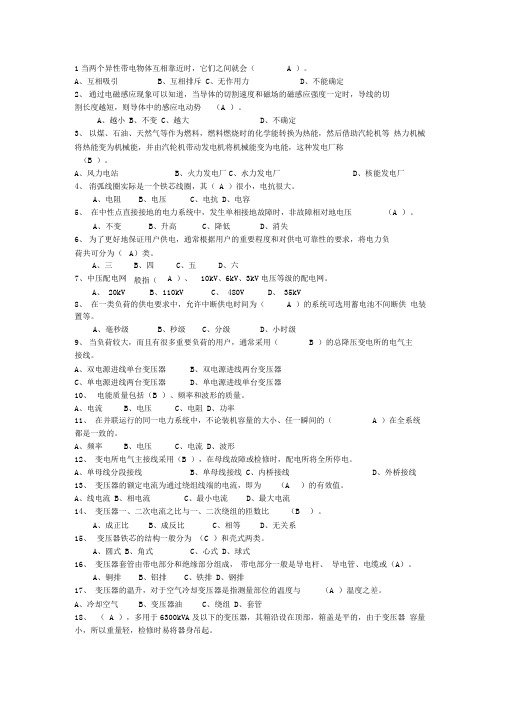

1当两个异性带电物体互相靠近时，它们之间就会（ A ）。

A、互相吸引B、互相排斥C、无作用力D、不能确定2、通过电磁感应现象可以知道，当导体的切割速度和磁场的磁感应强度一定时，导线的切割长度越短，则导体中的感应电动势（A ）。

A、越小B、不变C、越大D、不确定3、以煤、石油、天然气等作为燃料，燃料燃烧时的化学能转换为热能，然后借助汽轮机等热力机械将热能变为机械能，并由汽轮机带动发电机将机械能变为电能，这种发电厂称（B ）。

A、风力电站B、火力发电厂C、水力发电厂D、核能发电厂4、消弧线圈实际是一个铁芯线圈，其（A ）很小，电抗很大。

A、电阻B、电压C、电抗D、电容5、在中性点直接接地的电力系统中，发生单相接地故障时，非故障相对地电压（A ）。

A、不变B、升高C、降低D、消失6、为了更好地保证用户供电，通常根据用户的重要程度和对供电可靠性的要求，将电力负荷共可分为（A）类。

A、三B、四C、五D、六7、中压配电网- 般指（ A ）、10kV、6kV、3kV电压等级的配电网。

A、20kVB、110kVC、480VD、35kV8、在一类负荷的供电要求中，允许中断供电时间为（ A ）的系统可选用蓄电池不间断供电装置等。

A、毫秒级B、秒级C、分级D、小时级9、当负荷较大，而且有很多重要负荷的用户，通常采用（ B ）的总降压变电所的电气主接线。

A、双电源进线单台变压器B、双电源进线两台变压器C、单电源进线两台变压器D、单电源进线单台变压器10、电能质量包括（B ）、频率和波形的质量。

A、电流B、电压C、电阻D、功率11、在并联运行的同一电力系统中，不论装机容量的大小、任一瞬间的（ A ）在全系统都是一致的。

A、频率B、电压C、电流D、波形12、变电所电气主接线采用（B ），在母线故障或检修时，配电所将全所停电。

A、单母线分段接线B、单母线接线C、内桥接线D、外桥接线13、变压器的额定电流为通过绕组线端的电流，即为（A ）的有效值。

⾼频电⼦线路复习考试题与答案2013—2014学年第⼆学期《⾼频电路》期末考试题（A ）使⽤教材：主编《⾼频电⼦线路》、适⽤班级：电信12（4、5、6）命题⼈：⼀、填空题（每空1分，共X 分）1.调幅的⼏种调制⽅式是AM 、DSB 、SSB 。

3．集电极调幅，应使被调放⼤器⼯作于过压______状态。

5. 电容三点式振荡器的发射极⾄集电极之间的阻抗Z ce 性质应为容性，发射极⾄基极之间的阻抗Z be 性质应为容性，基极⾄集电极之间的阻抗Z cb 性质应为感性。

6. 通常将携带有信息的电信号称为调制信号，未调制的⾼频振荡信号称为载波，通过调制后的⾼频振荡信号称为已调波。

8. 解调是调制的逆过程。

振幅调制信号的解调电路称为振幅检波电路，它的作⽤是从⾼频已调信号中恢复出调制信号。

9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。

10. 某⾼频功率放⼤器原来⼯作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放⼤器的负载阻抗P R 变⼩时，则放⼤器的⼯作状态过渡到⽋压状态，回路两端电压cm U 将减⼩，若负载阻抗增加时，则⼯作状态由临界过渡到过压状态，回路两端电压cm U 将增⼤。

11. 常⽤的混频电路有⼆极管混频、三极管混频和模拟乘法器混频等。

12. 调相时，最⼤相位偏移与调制信号幅度成正⽐。

13. 模拟乘法器的应⽤很⼴泛，主要可⽤来实现调幅、解调和混频等频谱搬移电路中。

14. 调频和调幅相⽐，调频的主要优点是抗⼲扰性强、频带宽和调频发射机的功率放⼤器的利⽤率⾼。

15. 谐振功率放⼤器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加⽽变化的特性。

16. 混频器按所⽤⾮线性器件的不同，可分为⼆极管混频器、三极管混频器和模拟乘法器混频器等。

17. 在双踪⽰波器中观察到如下图所⽰的调幅波，根据所给的数值，它的调幅度应为2/3。

江苏省启东中等专业学校2013～2014学年第一学期《汽车电工电子》期末试卷班级：______ 姓名：________ 学号：_________一、填空题（每空0.5分，共18分）1.正弦交流电路是指电路中的电压、电流均随时间按正弦规律变化的电路。

2. 欧姆定律的内容是：导体中的电流强度电源电动势成正比跟整个电路内外电阻之和成反比，数学表达式为： I=E/R+r 。

3.已知一正弦交流电的电流有效值是20A4. 电容量的大小取决于极板面积、两板间的距离、介电质的材料。

5.在纯电感正弦交流电路中，若电源频率提高一倍，其他条件不变，则电路中的电流将减小一倍。

6. 电容的大小取决于标称容量、额定工作电压、绝缘电阻。

7.居民用电全部采用三相四线制，它可以同时提供两种电压，一种是 220V ；另一种是 380V 。

8.基尔霍夫定律主要用于复杂电路的计算，它包含基尔霍夫电流定律和基尔霍夫电压定律。

9.正弦交流电的三要素：最大值、角频率、初相位。

10.物体具有吸引铁、钴、镍等物质的性质叫磁性。

11. 三相电源有两种连接方式，一种是三角形连接另一种是星形连接。

12.电流磁场是导线通入电流，在导体的周围就产生磁场，这一现象又称为电流的磁效应。

13.磁感线的切线方向即为改点磁感线强度B的方向。

14.电磁铁是利用通电的铁心线圈所产生的磁场力吸引衔铁而做成的一种电器。

15.继电器是一种利用小电流来控制大电流电路的电磁开关。

16. 汽车继电器常见的有三类：动合继电器、动断继电器、混合型继电器。

二、选择题（每题2分，共28分）1.阻值均为20Ω的两个电阻并联后的总阻值是（ B ）Ω。

A.5B. 10C. 20D. 402.星形连接的三相电源的公共点叫三相电源的（ D ）。

A．接地点B．参考点C．零点 D．中性点3.鸟儿落在110V的高压输电线上,虽然通电的高压线是裸露电线,但鸟儿仍安然无恙,这是因为（ C ）。

A.鸟有耐高压的天性B.鸟儿是干燥的,所以鸟体不导电C.鸟两脚间的电压几乎为零D.鸟体电阻极大所以无电流通过4.在纯电容交流电路中，电容的电压与电流频率相同，电流的相位超前外加电压。

2013－2014年度第一学期高三电工电子专业理论期末试卷（满分 300分时间150分钟）一．选择题（本大题共18小题，每小题4分，共88分。

请将唯一正确的答案填涂在答题卡上）1．题1图所示电路中，电阻R的阻值为：。

A．4Ω B．2Ω C．3Ω D．1Ω题1图题2图题3图2．题2图所示电路中，U S=10V，且恒压源U S的功率为0，则恒流源I S的功率为：。

A．0W B．2W C．60W D．－60W3．题3图所示电路中，R1=2R2，C1=2C2，则下列说法中正确的是：。

A．S 闭合瞬间，的指针向负刻度方向偏转B．由于电桥平衡，故S 闭合瞬间，的指针不发生偏转C．S 闭合瞬间，的指针向正刻度方向偏转D．S 闭合，电路达稳态时，的指针停留在负刻度上4．题4图所示电路中，灯泡A与B的规格均为“0.2W，8V w”，电源电压U S=8V，则下列说法中错误的是：。

A．S闭合后，A灯逐渐变暗直至熄灭，B灯逐渐变亮B．S闭合后，B灯的初始功率为0.1WC．S断开后，A灯的初始功率为0.2WD．S断开后，A灯突然变亮，然后逐渐变暗直至熄灭题4图题5图5．在R—L串联正弦交流电路中，下列表达式正确的是( )A．U=UR+UL B．Z=R+XL，C．U2=UR2+UL2 D．S=P+Q6．题5图所示单相交流电路中， A1表读数为0.50A，A2表读数为2.83A，A3表的读数为2.00A，则A表的读数及电路性质为：。

A．3.33A，感性 B．3.33A，容性 C．2.50A，容性 D．2.50A，感性7．题6图所示电路中，能使输出电压u0超前输入电压u i的是：图。

题6图8．题7图（a）所示电路中，稳压管的稳定电压V Z=8V，若用示波器观测到的v O波形如图（b）所示，则说明：。

A．滤波电容断路 B．滤波电容被击穿C．有一只整流管被击穿 D．稳压管接反了题7图9．题8图所示电路中，三极管为理想型的。

欲使三极管饱和，R P ：。

低频电子线路课程理论考试题（A 卷）参考教材： 《电子线路》 机械工业出版社 林理明【闭卷】班级： 学号： 姓名： 成绩：1、电子线路包含了3门主要课程，它们是 。

A 、 模拟电子线路、数字电子线路、电子线路B 、 低频电子线路、高频电子线路、数字电子线路C 、 电工、电子技术、数字电子线路D 、 移动通信、模拟通信、数字通信2、一个PN 结构成了一个二极管，二极管具有 。

A 、双向导电性 B 、单向导电性 C 、双向绝缘性 D 、放大作用3、三极管在放大状态下的电流分配关系是 。

A 、E I =B I +C I B 、E I ＜B I +C I C 、E I ＞B I +C I D 、E I ≠B I +C I4、外加电压使三极管的 ，三极管工作于放大状态。

A 、发射结零偏，集电结零偏 B 、发射结反偏，集电结反偏 C 、发射结正偏，集电结正偏 D 、发射结正偏，集电结反偏5、放大电路的静态是指输入交流信号 时的电路状态。

A 、幅值不变 B 、频率不变 C 、幅值为零 D 、相位不变6、某放大器的输入信号电压为10mV ，输出电压是1V ，则电压放大倍数 V A 倍A 、10B 、100C 、1D 、10007、放大电路引入反馈之后，如果反馈信号x f 与输入信号x i 反相，使净输入信号减少，这种反馈方式称为 。

A 、正反馈B 、交流反馈C 、直流反馈D 、负反馈8、在负反馈放大电路中，反馈元件通常接在 之间。

A、电源与地B、输入与地C、输出与地D、输入与输出9、要提高放大电路的输入电阻，降低放大电路的输出电阻，应引入负反馈。

A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈10、直接耦合放大电路产生零点漂移的主要原因是。

A、放大倍数太小B、放大倍数太大C、外界存在干扰太大D、环境温度的变化引起器件参数变化11、抑制零点漂移最有效的措施是放大电路采用。

A、直接耦合放大电路B、差分放大电路C、负反馈放大电路D、正反馈放大电路12、在下图所示的复合管中，组合方式是合理的。

低频电子线路课程理论考试题（D卷）参考教材：《电子线路》机械工业出版社林理明一、单项选择：（从下列四个答案中，选出一个正确的答案填入空格）40分1、电子技术中所说的“信号”是指：A、变化的电压B、变化的电流C、变化的电压或电流D、变化的功率2、关于对扩音机的描述，下列哪个正确：A、扩音机是一种常见的小信号放大电路B、扩音机只能对微弱的电信号进行电压放大，不能进行功率放大C、扩音机是把微弱的电信号经过电压放大和功率放大后，输出较强的电信号驱动扬声器D、扩音机的输出功率比输入功率小3、如果一个二极管的正、反向电阻值都很小，则该二极管：A、正常B、已被击穿C、内部断路D、无法判断4、三极管是一种的半导体器件。

A、电压控制B、电流控制C、既是电压控制又是电流控制D、既不是电压控制也不是电流控制5、NPN型三极管处于放大状态时，三个电极中电位最高的是：A、基极B、集电极C、发射极D、无法判断6、有四只晶体三极管，除β和I CBO不同外，其他参数一样，用作放大器件时，应选用管为好。

A、β=50，I CBO=0.5μAB、β=100，I CBO= 2.5μAC、β=10，I CBO=3μAD、β=40，I CBO=0.5μA7、三级管内部有二个PN结，三极管具有。

A、电流放大作用B、电压放大作用C、双向导电性D、既有电流放大作用，也有电压放大作用8、放大电路的交流通路是指。

A、电压回路B、电流流过的路径C、交流信号流过的路径D、直流信号流过的路径9、共射极放大电路的输入信号加在三极管的之间。

A、基极和发射极B、基极和集电极C、发射极和集电极D、基极和电源10、小信号放大电路采用分压式偏置电路，主要目的是。

A、降低输出阻抗B、稳定静态工作点C、提高输入阻抗D、提高放大能力11、某工艺要求选用一个输入电阻大，输出电阻小的单管放大电路作为阻抗变换电路，应选用。

A、基本放大电路B、分压式偏置电路C、射极输出器D、任意一个单管放大电路12、要使放大电路的输出电阻提高，应选用负反馈。

五、设计题（8分）用运算放大器设计一个单级放大电路，要求其电压放大倍数为21，并希望输入电阻尽可能放大。

若选负反馈电阻为200kΩ，试画出电路图；并求出电路中的其他电阻值。

用一个同相放大电路就可以了，这个同相放大电路到处都能找到，相信你在你的课本里也很容易找到吧反馈电阻是200K，则其余两个电阻大小是10K和10K//200K=9.5K,它的输入电阻是正无穷（实际取决于运放的输入电阻）很简单吧，应该能满足你的要求了如果不满足实际应用，可以考虑使用仪用放大电路，这个也很容易找到，增益和电阻计算方法一般也都随图给出，可以自己考虑使用参考。

四，证明题。

（8分）试着证明如图8的电路为除法电路。

课本（312页）三、计算题6.已知某反馈放大电路开环放大倍数Au=1000 要求闭环放大倍数Auf=100 ,则必须使反馈系数F为多少才满足（6分）由Auf=Au/(1+Au*F)的 F=(Au-Auf)/(Au*Auf)=0.0095.电路图七所示的串联型稳定电路中，稳压管为2CW14，其稳定电压U z=7V，采样电阻，R1=3KΩ，R2=2k ou ,R3=3Kou ,试估算输出电压的调节范围（8分）解：稳压电路输出电压的调节范围是(11.2～18.7V)Uomax=(R1+R2+R3)/(R3) * Uz =18.7VUomin=(R1+R2+R3)/(R2+R3) * Uz = 11.2v4.电路如图所示的OTL 电路和 OCL电路的Vcc=20V，R2=16V，Vces=2V,试分别估算两个电路的最大输出功率Pmax.(8分）3.电路如图的数据放大电路中，设R1=2Kou ,R2=R3=1kou,R4=R5=2Kou ,R6=R7=100Kou ,试求放大电路倍数Au=Uo/Ui=?（8分）已知集成运放A1、A2的开环放大倍数Aod=10^5,差模输入电阻Rid=2Mou,求放大器的输入电阻。

（1）100)2121(2100211246-=⨯+-=⎪⎪⎭⎫ ⎝⎛+-==R R R R U U A i o u （2）Ω⨯=⨯⎥⎦⎤⎢⎣⎡⨯⨯++⨯=⎥⎦⎤⎢⎣⎡⨯++=M R A R R R R id od i 552111022)1012221(22122电路如图的电压串联负反馈电路中，设集成运放开环差模放大倍数A=10^5,R1=2k Ω Rf=18K Ω. (8分）1试估算反馈系数F 和反馈深度（1+AF)2试着估算放大电路的闭环电压放大倍数Af.1电路如图三，已知Rb1=2.5k,Rb2=7.5K,Rc=2k,Re =1K Vcc=12V,β=30，rbe=650.(8分）1试估算放在电路的静态，工作点（Ibq, Icq,Uceq)2 画出微变等效电路，求电路放大倍数Av,输入电阻Ri和输出电阻Ro二、判断题（17分）1在放大电路中测试算得6组的三极管的电位。

、2012—2013学年度第二学期期末考试《高频电子线路》试卷（A）一、填空题（每空1分，共35分）1、在r、L，C组成的串联谐振回路中，当输入信号的频率等于谐振时，回路的阻抗⑴，电感上的电压是电阻r上的电压的⑵倍。

2、高频小信号放大器中，产生自激的原因是_⑶ _，通常克服自激的方法有⑷和⑸。

3、谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为⑹波，由于集电极负载的⑺作用，输出的是与输入信号相同的不失真的余弦波。

4、当谐振功率放大器的负载由小到大的变化时，谐振功率放大器的工作状态的变化规律是(8) 。

5、为了有效地实现基极调幅，放大器须工作在_⑼状态的线性部分，实现集电极调幅，放大器须工作在⑽状态的线性部分。

6、单频的单边调制信号的输出波形是_ ⑾ __，其⑿不再反映调制信号的变化规律。

7、变频跨导的定义为⒀_ _，混频时将晶体管视为⒁_ 元件，当收音机接收931KHz的广播电台时，会受到1KHz的啸叫，这种干扰称为⒂。

8、振荡器的振荡频率是由⒃条件来确定的，一般⒄选频回路的谐振频率，但近似相等。

9、二极管大信号串联峰值包络检波器特有的非线性失真有⒅和⒆。

10、线性时变电路是⒇性电子电路，其作用是(21) 。

11、将调制信号先(22) ，然后用该信号进行(23) 可以得到调频，这种调频叫做(24) 。

12、调频波的解调可以分为(25) 解调和非线性解调两种，其非线性解调一般又可以分为(26) 、(27) 和(28) 三种方法。

13、反馈控制系统是一种自动调节系统，根据需要比较和调节的参量不同，反馈控制电路可以分为：(29) 、(30) 和(31) 。

14、在变容二极管直接调频电路中，常采用部分接入的方式，其原因是变容二极管的变容指数一般大于(32) 。

15、(33) 是将调频波频率的变化转换成幅度成线性关系的(34) 波，然后通过包络检波器进行解调的。
