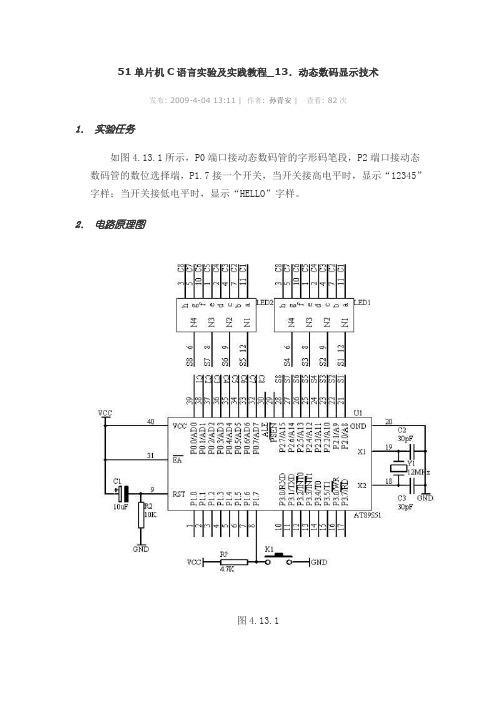

51单片机C语言实验及实践教程_13．动态数码显示技术发布: 2009-4-04 13:11 | 作者: 孙青安 | 查看: 82次1．实验任务如图4.13.1所示，P0端口接动态数码管的字形码笔段，P2端口接动态数码管的数位选择端，P1.7接一个开关，当开关接高电平时，显示“12345”字样；当开关接低电平时，显示“HELLO”字样。
2．电路原理图图4.13.13．系统板上硬件连线（1．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7用8芯排线连接到“动态数码显示”区域中的a－h端口上；（2．把“单片机系统”区域中的P2.0/A8－P2.7/A15用8芯排线连接到“动态数码显示”区域中的S1－S8端口上；（3．把“单片机系统”区域中的P1.7端口用导线连接到“独立式键盘”区域中的SP1端口上；4．程序设计内容（1．动态扫描方法动态接口采用各数码管循环轮流显示的方法，当循环显示频率较高时，利用人眼的暂留特性，看不出闪烁显示现象，这种显示需要一个接口完成字形码的输出（字形选择），另一接口完成各数码管的轮流点亮（数位选择）。
（2．在进行数码显示的时候，要对显示单元开辟8个显示缓冲区，每个显示缓冲区装有显示的不同数据即可。
（3．对于显示的字形码数据我们采用查表方法来完成。
5．程序框图图4.13.26．汇编源程序ORG 00HSTART: JB P1.7,DIR1MOV DPTR,#TABLE1SJMP DIRDIR1: MOV DPTR,#TABLE2DIR: MOV R0,#00HMOV R1,#01HNEXT: MOV A,R0MOVC A,@A+DPTRMOV P0,AMOV A,R1MOV P2,ALCALL DAYINC R0RL AMOV R1,ACJNE R1,#0DFH,NEXTSJMP STARTDAY: MOV R6,#4D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETTABLE1: DB 06H,5BH,4FH,66H,6DHTABLE2: DB 78H,79H,38H,38H,3FHEND7．C语言源程序#include <AT89X51.H>unsigned charcode table1[]={0x06,0x5b,0x4f,0x66,0x6d}; unsigned char codetable2[]={0x78,0x79,0x38,0x38,0x3f}; unsigned char i;unsigned char a,b;unsigned char temp;void main(void){while(1){temp=0xfe;for(i=0;i<5;i++){if(P1_7==1){P0=table1[i];}else{P0=table2[i];}P2=temp;a=temp<<(i+1);b=temp>>(7-i);temp=a|b;for(a=4;a>0;a--)for(b=248;b>0;b--);}} }。
51单片机数码管0到99循环程序代码1. 概述在嵌入式系统的开发中，数码管是一种常见的输出设备，可以用于显示数字、字符等信息。
而51单片机是一种广泛应用的微控制器，其结合了强大的功能和灵活的应用，能够很好地驱动数码管。
本文将介绍如何使用51单片机编写一个循环显示0到99的程序，通过数码管输出这些数字。
2. 电路连接我们需要连接51单片机和数码管。
通常我们使用的是共阴数码管，其连接方式如下：- VCC连接到5V电源- GND连接到GND- DIO（数据输入/输出）连接到51单片机的IO口3. 程序设计下面是一个简单的C语言程序设计，用于控制数码管显示0到99的数字。
```c#include <reg51.h>sbit DIO = P2^0; // 数码管数据输入/输出sbit CL = P2^1; // 数码管片选信号unsigned char code numCode[10] = { 0xc0, // 00xf9, // 10xa4, // 20xb0, // 30x99, // 40x92, // 50x82, // 60xf8, // 70x80, // 80x90 // 9};//延时函数void delay(unsigned int i) {unsigned int j,k;for (j=i;j>0;j--)for(k=110;k>0;k--);}void display(unsigned char num) { CL = 1; //关闭片选DIO = numCode[num / 10]; //十位 delay(2);CL = 0;DIO = 0xff; //消隐delay(2);CL = 1; //关闭片选DIO = numCode[num 10]; //个位 delay(2);CL = 0;DIO = 0xff; //消隐delay(2);}void m本人n() {unsigned char i,j;while(1) {for(i=0;i<10;i++) {for(j=0;j<10;j++) {display(i * 10 + j);}}}}```4. 程序说明- 首先定义了数码管的连接引脚，以及0~9的显示编码。
51单片机动态数码管实验报告一、背景动态数码管是一种常见的显示装置，它由多个LED组成，可以显示数字、字母和符号等信息。
在嵌入式系统中，动态数码管常用于显示各种信息，如温度、湿度、时间等。
本次实验旨在通过学习51单片机动态数码管的使用方法，了解动态数码管的工作原理和使用技巧。
二、分析动态数码管由多个共阴极或共阳极LED组成，每个LED都可用于显示一个数字或字符。
动态数码管的显示是通过快速切换数码管的管脚电平实现的，每个数码管显示部分的亮度和显示时间取决于刷新速度。
本次实验涉及到四位数码管，所以需要控制四个共阳极或共阴极数码管，通过快速切换显示四个数码管的方式实现动态显示效果。
实验所需要的材料有：51单片机开发板、数码管模块、面包板、杜邦线等。
以下是步骤：1.将数码管模块的共阳极或共阴极连接到51单片机开发板的IO口。
根据数码管模块的引脚连接方式，选择合适的IO口。
2.在51单片机开发板上搭建实验电路。
首先将开发板的VCC引脚连接到面包板的正电源线上，GND引脚连接到面包板的地线上。
然后将数码管模块的VCC引脚连接到面包板的正电源线上，GND引脚连接到面包板的地线上。
最后将数码管模块的信号引脚连接到51单片机开发板选择的IO口上。
3.编写程序。
使用C语言编写代码，通过控制IO口的电平和延时实现数码管的动态显示功能。
根据所需显示的数字和字符，选择合适的代码逻辑。
4.将编写好的程序下载到51单片机开发板上。
使用USB转串口工具将开发板与电脑连接，使用相应的下载软件将程序下载到开发板。
5.执行程序。
将开发板上的动态数码管模块打开，观察数码管的显示效果。
根据实际需求，调整程序中的显示内容和显示速度。
三、结果经过以上步骤，可以成功实现51单片机动态数码管的显示功能。
根据编写的程序和韦氏编码表，可以显示各种数字、字母和符号等信息。
通过调整程序中的显示内容和显示速度，可以实现不同的显示效果。
四、建议在进行实验过程中，需要注意以下几点：1.确保电路连接正确。
