51单片机 数码管显示

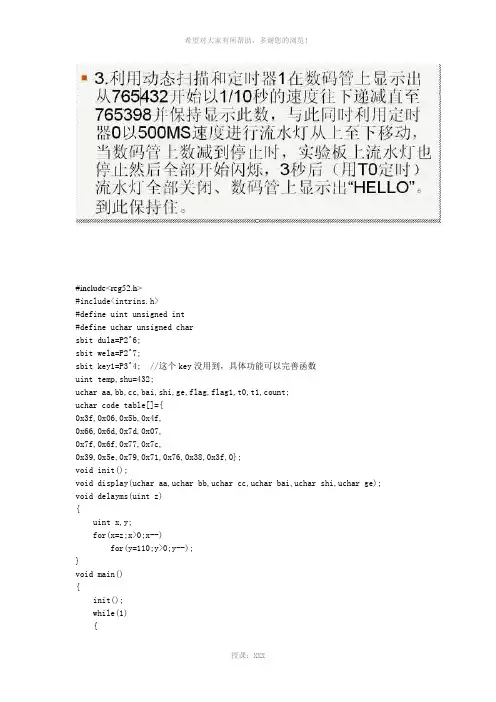

#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned charsbit dula=P2^6;sbit wela=P2^7;sbit key1=P3^4; //这个key没用到，具体功能可以完善函数uint temp,shu=432;uchar aa,bb,cc,bai,shi,ge,flag,flag1,t0,t1,count;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x76,0x38,0x3f,0};void init();void display(uchar aa,uchar bb,uchar cc,uchar bai,uchar shi,uchar ge); void delayms(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){init();while(1){if(flag!=1)//减数还未到指定值{temp=_crol_(temp,1);//流水灯P1=temp;//赋值给P1口delayms(10);//流水延时10msdisplay(7,6,5,bai,shi,ge);}// if(t0%4==0) t0这个变量是T0溢出时间的倍数值，每次到指定的倍数值都会被清零，所以这个判断语句错误// if(t0==60) t0每次到10都会被清零，所以这个判断语句错误else if(count!=100) //没有到指定的时间3s，但这里设置的是5s，因为led闪烁的时间是50ms，这样闪烁的次数就多一点，便于看清效果{temp=0xff;P1=temp;delayms(50);//闪烁延时temp=0x00;P1=temp;}else{display(16,14,17,17,18,19);temp=0xff;//关闭ledP1=temp;//这里我们可以看出在位带操作的时候P1是已定义变量，不需要中间变量过度}}}void init(){TMOD=0x11;TH0=(65535-5000)/256;TL0=(65535-5000)%256;TH1=(65535-5000)/256;TL1=(65535-5000)%256;EA=1;ET0=1;ET1=1;TR0=1;temp=0xfe;P1=temp;}void timer0()interrupt 1{TH0=(65535-5000)/256;TL0=(65535-5000)%256;t0++;if(t0==10)t0=0;//闪烁间隔时间10*50msif(flag==1){count++;//计数3sif(count==100){EA=0;//关闭总中断，也可以写TR0=0，因为在数码管停止减数的时候已经关闭了TR1}}}void timer1()interrupt 3{TH1=(65535-5000)/256;TL1=(65535-5000)%256;t1++;if(t1==2){t1=0;shu--;bai=shu/100;shi=shu%100/10;ge=shu%10;if(shu==398){TR1=0;//关闭定时器1，数码管显示的内容不变TR0=0;//这里也可以不关闭TR0直接清零TH0=(65535-5000)/256;TL0=(65535-5000)%256;TR0=1;//这里的定时器0计数值的清零初始是为了3s的算时（函数里设置了5s）flag=1;}}void display(uchar aa,uchar bb,uchar cc,uchar bai,uchar shi,uchar ge) {dula=1;P0=table[aa];dula=0;wela=1;P0=0xfe;wela=0;delayms(1);dula=1;P0=table[bb];dula=0;wela=1;P0=0xfd;wela=0;delayms(1);dula=1;P0=table[cc];dula=0;wela=1;P0=0xfb;wela=0;delayms(1);dula=1;P0=table[bai];dula=0;wela=1;P0=0xf7;wela=0;delayms(1);dula=1;P0=table[shi];dula=0;wela=1;P0=0xef;wela=0;delayms(1);dula=1;P0=table[ge];dula=0;wela=1;P0=0xdf;wela=0;delayms(1);}（注：可编辑下载，若有不当之处，请指正，谢谢!）。

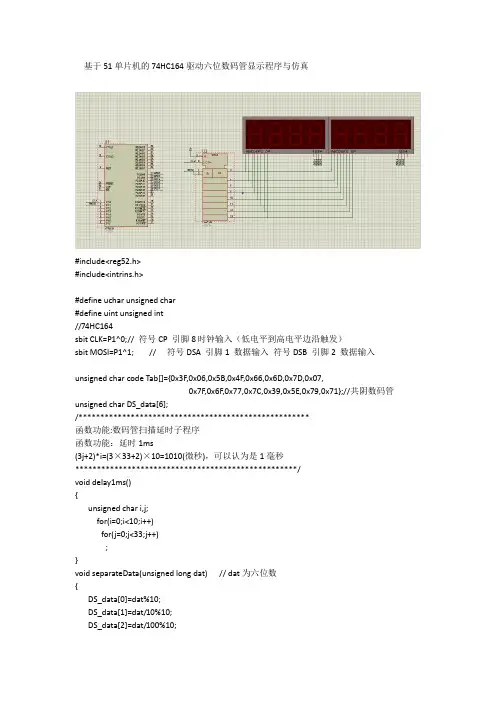

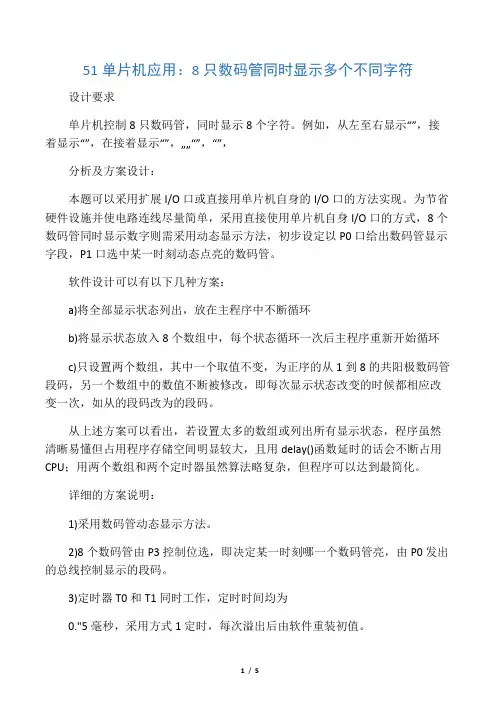

51单片机应用：8只数码管同时显示多个不同字符设计要求单片机控制8只数码管，同时显示8个字符。

例如，从左至右显示“”，接着显示“”，在接着显示“”，……“”，“”，分析及方案设计：本题可以采用扩展I/O口或直接用单片机自身的I/O口的方法实现。

为节省硬件设施并使电路连线尽量简单，采用直接使用单片机自身I/O口的方式，8个数码管同时显示数字则需采用动态显示方法，初步设定以P0口给出数码管显示字段，P1口选中某一时刻动态点亮的数码管。

软件设计可以有以下几种方案：a)将全部显示状态列出，放在主程序中不断循环b)将显示状态放入8个数组中，每个状态循环一次后主程序重新开始循环c)只设置两个数组，其中一个取值不变，为正序的从1到8的共阳极数码管段码，另一个数组中的数值不断被修改，即每次显示状态改变的时候都相应改变一次，如从的段码改为的段码。

从上述方案可以看出，若设置太多的数组或列出所有显示状态，程序虽然清晰易懂但占用程序存储空间明显较大，且用delay()函数延时的话会不断占用CPU；用两个数组和两个定时器虽然算法略复杂，但程序可以达到最简化。

详细的方案说明：1)采用数码管动态显示方法。

2)8个数码管由P3控制位选，即决定某一时刻哪一个数码管亮，由P0发出的总线控制显示的段码。

3)定时器T0和T1同时工作，定时时间均为0."5毫秒，采用方式1定时，每次溢出后由软件重装初值。

4)设置中间变量temp，用于不断左移并给P3赋值；数组display[]为code 即取之不变的数组，数组show[]中的取值变化。

5)每次T0计数溢出时，temp左移一次，相应的P3左移一次，数码管由第i 个点亮变为第i+1个点亮，与此同时赋给P0口的值由show[i]变为show[i+1]，达到动态显示的效果。

6)定时器T1也是每0."5毫秒计数溢出一次，但只有到1秒时才执行定时器1中断中修改数组show[]取值的程序，用变量t记录T1溢出的次数，达到200次时数组show[]中的内容开始进行修改并且t清零。

第1篇一、实验目的1. 熟悉数码显示模块的结构和工作原理；2. 掌握51单片机控制数码显示模块的方法；3. 学会使用移位寄存器实现数码显示的动态扫描；4. 提高单片机编程能力和实践操作能力。

二、实验原理数码显示模块是一种常见的显示器件，主要由7段LED组成，可以显示0-9的数字以及部分英文字符。

51单片机通过控制数码显示模块的段选和位选，实现数字的显示。

移位寄存器是一种常用的数字电路，具有数据串行输入、并行输出的特点。

在本实验中，使用移位寄存器74HC595实现数码显示的动态扫描。

三、实验仪器与材料1. 51单片机实验板；2. 数码显示模块；3. 移位寄存器74HC595；4. 电阻、电容等电子元件；5. 电路连接线；6. 编译软件Keil uVision；7. 仿真软件Proteus。

四、实验步骤1. 电路连接（1）将51单片机的P1口与数码显示模块的段选端相连；（2）将74HC595的串行输入端Q（引脚14）与单片机的P0口相连；（3）将74HC595的时钟端CLK（引脚11）与单片机的P3.0口相连；（4）将74HC595的锁存端LR（引脚12）与单片机的P3.1口相连；（5）将数码显示模块的位选端与74HC595的并行输出端相连。

2. 编写程序（1）初始化51单片机的P1口为输出模式，P3.0口为输出模式，P3.1口为输出模式；（2）编写数码显示模块的段码数据表；（3）编写74HC595的移位和锁存控制函数；（4）编写数码显示模块的动态扫描函数；（5）编写主函数，实现数码显示模块的循环显示。

3. 编译程序使用Keil uVision编译软件将编写的程序编译成hex文件。

4. 仿真实验使用Proteus仿真软件进行实验，观察数码显示模块的显示效果。

五、实验结果与分析1. 编译程序后，将hex文件下载到51单片机实验板上；2. 使用Proteus仿真软件进行实验，观察数码显示模块的显示效果；3. 通过实验验证，数码显示模块可以正常显示0-9的数字以及部分英文字符；4. 通过实验，掌握了51单片机控制数码显示模块的方法，学会了使用移位寄存器实现数码显示的动态扫描。

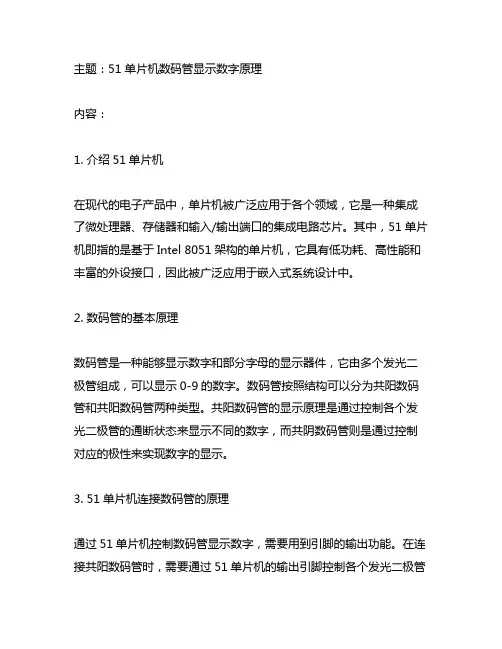

主题：51单片机数码管显示数字原理内容：1. 介绍51单片机在现代的电子产品中，单片机被广泛应用于各个领域，它是一种集成了微处理器、存储器和输入/输出端口的集成电路芯片。

其中，51单片机即指的是基于Intel 8051架构的单片机，它具有低功耗、高性能和丰富的外设接口，因此被广泛应用于嵌入式系统设计中。

2. 数码管的基本原理数码管是一种能够显示数字和部分字母的显示器件，它由多个发光二极管组成，可以显示0-9的数字。

数码管按照结构可以分为共阳数码管和共阳数码管两种类型。

共阳数码管的显示原理是通过控制各个发光二极管的通断状态来显示不同的数字，而共阴数码管则是通过控制对应的极性来实现数字的显示。

3. 51单片机连接数码管的原理通过51单片机控制数码管显示数字，需要用到引脚的输出功能。

在连接共阳数码管时，需要通过51单片机的输出引脚控制各个发光二极管的状态；而在连接共阴数码管时，则是通过控制对应的极性来实现数字的显示。

4. 51单片机连接数码管的实现步骤由于51单片机有多个通用IO口，因此可以连接多个数码管。

连接数码管的步骤如下：1）确定数码管的类型，共阴还是共阳2）连接数码管的正极和负极到单片机的对应IO口3）编写程序控制51单片机的IO口输出状态，以显示所需的数字5. 51单片机连接数码管的程序设计下面是一个简单的示例程序，演示了如何使用51单片机连接数码管，并控制其显示数字的过程：```C#include <reg51.h>sbit DIG1 = P0^0; // 数码管第一位sbit DIG2 = P0^1; // 数码管第二位sbit DIG3 = P0^2; // 数码管第三位sbit DIG4 = P0^3; // 数码管第四位void m本人n(){unsigned char DisplayData[] ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; // 0-9的显示码unsigned char i;while(1){for(i=0; i<10; i++){DIG1=0; // 打开第一位数码管P2=DisplayData[i]; // 发送段码delay(100); // 延时DIG1=1; // 关闭第一位数码管// 同样的方法依次打开其他位数码管并发送段码// 这里省略其他三个数码管的控制}}}通过以上程序设计，我们可以实现用51单片机控制数码管显示0-9的数字。

期中大作业学院：物理与电子信息工程学院课题：【利用8255和51单片机实现数码管显示按键数值的程序】要求：【4*4矩阵键盘，按0到15，数码管上分别显示0~9，A~F】芯片资料：8255：8255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O口。

具有3个通道3种工作方式的可编程并行接口芯片（40引脚）。

其各口功能可由软件选择，使用灵活，通用性强。

8255可作为单片机与多种外设连接时的中间接口电路。

8255作为主机与外设的连接芯片，必须提供与主机相连的3个总线接口，即数据线、地址线、控制线接口。

同时必须具有与外设连接的接口A、B、C口。

由于8255可编程,所以必须具有逻辑控制部分，因而8255内部结构分为3个部分：与CPU连接部分、与外设连接部分、控制部分。

8255特性：1.一个并行输入/输出的LSI芯片,多功能的I/O器件,可作为CPU总线与外围的接口。

2.具有24个可编程设置的I/O口,即3组8位的I/O口，分别为PA口、PB口和PC 口。

它们又可分为两组12位的I/O口：A组包括A口及C口(高4位,PC4~PC7),B组包括B口及C口(低4位,PC0~PC3)。

A组可设置为基本的I/O口,闪控(STROBE)的I/O闪控式,双向I/O三种模式;B组只能设置为基本I/O或闪控式I/O两种模式,而这些操作模式完全由控制寄存器的控制字决定.引脚说明RESET:复位输入线，当该输入端处于高电平时，所有内部寄存器（包括控制寄存器）均被清除，所有I/O口均被置成输入方式。

CS:芯片选择信号线，当这个输入引脚为低电平时,即CS=0时,表示芯片被选中，允许8255与CPU进行通讯；CS=1时，8255无法与CPU做数据传输。

RD:读信号线，当这个输入引脚为低电平时,即CS=0且RD=0时,允许8255通过数据总线向CPU发送数据或状态信息，即CPU从8255读取信息或数据。

WR:写入信号，当这个输入引脚为低电平时,即CS=0且WR=0时,允许CPU将数据或控制字写入8255。

51单片机（四位数码管的显示）程序基于单片机V1或V2实验系统，编写一个程序，实现以下功能：1）首先在数码管上显示“P_ _ _”4个字符；2）等待按键，如按了任何一个键，则将这4个字符清除，改为显示“0000”4个字符（为数字的0）。

最佳答案下面这个程序是4x4距阵键盘,LED数码管显示，一共可以到0-F显示，你可以稍微改一下就可以实现你的功能了，如还有问题请发信息，希望能帮上你！#include<at89x52.h>unsigned char codeDig[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1 ,0x86,0x8e}; //gongyang数码管0-F 代码unsigned char k; //设置全局变量k 为键盘的键值/************************************键盘延时函数****************************/void key_delay(void) //延时函数{int t;for(t=0;t<500;t++);}/************************************键盘扫描函数******************************/void keyscan(void) //键盘扫描函数{unsigned char a;P2 = 0xf0; //键盘初始化if(P2!=0xf0) //有键按下？{key_delay(); //延时if(P2!=0xf0) //确认真的有键按下？{P2 = 0xfe; //使行线P2.4为低电平，其余行为高电平key_delay();a = P2; //a作为缓存switch (a) //开始执行行列扫描{case 0xee:k=15;break;case 0xde:k=11;break;case 0xbe:k=7;break;case 0x7e:k=3;break;default:P2 = 0xfd; //使行线P2.5为低电平，其余行为高电平a = P2;switch (a){case 0xed:k=14;break;case 0xdd:k=10;break;case 0xbd:k=6;break;case 0x7d:k=2;break;default:P2 = 0xfb; //使行线P2.6为低电平，其余行为高电平a = P2;switch (a){case 0xeb:k=13;break;case 0xdb:k=9;break;case 0xbb:k=5;break;case 0x7b:k=1;break;default:P2 = 0xf7; //使行线P2.7为低电平，其余行为高电平a = P2;switch (a){case 0xe7:k=12;break;case 0xd7:k=8;break;case 0xb7:k=4;break;case 0x77:k=0;break;default:break;}}}break;}}}}/****************************** ***主函数*************************************/ void main(void){while(1){keyscan(); //调用键盘扫描函数switch(k) //查找按键对应的数码管显示代码{case 0:P0=Dig[0];break;case 1:P0=Dig[1];break;case 2:P0=Dig[2];break;case 3:P0=Dig[3];break;case 4:P0=Dig[4];break;case 5:P0=Dig[5];break;case 6:P0=Dig[6];break;case 7:P0=Dig[7];break;case 8:P0=Dig[8];break;case 9:P0=Dig[9];break;case 10:P0=Dig[10];break;case 11:P0=Dig[11];break;case 12:P0=Dig[12];break;case 13:P0=Dig[13];break;case 14:P0=Dig[14];break;case 15:P0=Dig[15];break;default:break; //退出}}}/**********************************end***************************************/。

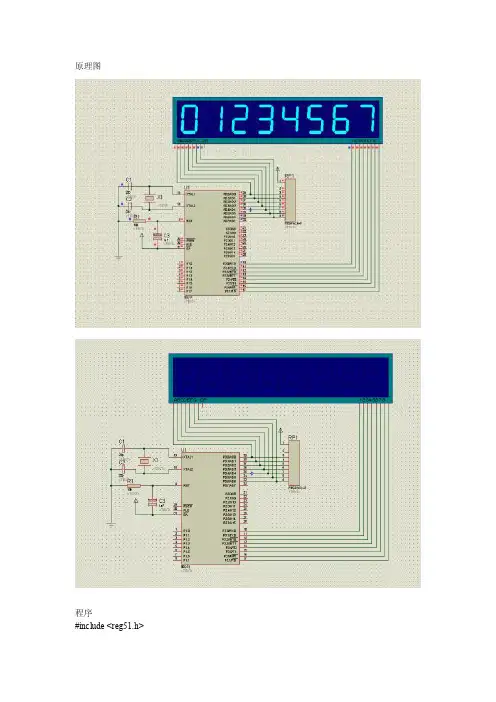

原理图程序#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intuchar code SEG[]= {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(){uint i;for(i=0;i<520;i++); }main(){while(1){uchar i;P3=0x7f;for(i=0;i<8;i++){P3=_crol_(P3,1);P0=SEG[i];DELAY();}}}教你如何用WORD文档(2012-06-27 192246)转载▼标签：杂谈1. 问：WORD 里边怎样设置每页不同的页眉？如何使不同的章节显示的页眉不同？答：分节，每节可以设置不同的页眉。

文件――页面设置――版式――页眉和页脚――首页不同。

2. 问：请问word 中怎样让每一章用不同的页眉？怎么我现在只能用一个页眉，一改就全部改了？答：在插入分隔符里，选插入分节符，可以选连续的那个，然后下一页改页眉前，按一下“同前”钮，再做的改动就不影响前面的了。

简言之，分节符使得它们独立了。

这个工具栏上的“同前”按钮就显示在工具栏上，不过是图标的形式，把光标移到上面就显示出”同前“两个字来。

3. 问：如何合并两个WORD 文档，不同的页眉需要先写两个文件，然后合并，如何做？答：页眉设置中，选择奇偶页不同与前不同等选项。

4. 问：WORD 编辑页眉设置，如何实现奇偶页不同比如：单页浙江大学学位论文，这一个容易设；双页：（每章标题），这一个有什么技巧啊？答：插入节分隔符，与前节设置相同去掉，再设置奇偶页不同。

5. 问：怎样使WORD 文档只有第一页没有页眉，页脚？答：页面设置－页眉和页脚，选首页不同，然后选中首页页眉中的小箭头，格式－边框和底纹，选择无，这个只要在“视图”――“页眉页脚”，其中的页面设置里，不要整个文档，就可以看到一个“同前”的标志，不选，前后的设置情况就不同了。

51单片机数码管显示实验报告实验目的：1.学习51单片机的编程方法和硬件连接方法；2.掌握使用51单片机驱动数码管显示的方法。

实验器材：1.51单片机开发板；2.公共阳极共阳向数码管一个；3.若干杜邦线。

实验原理：数码管是一种数字显示器件，由7个发光二极管和若干个选通器件构成。

每个发光二极管可以发出两种颜色的光，通常使用红色和绿色。

这篇实验报告以共阳数码管为例，共阳数码管的每个发光二极管的阳极都连接到电源VCC上，而七个阴极分别用来选择一些数字进行显示。

当要选择一些数码管显示时，需要对对应的阴极进行低电平使能，而使能其他阴极保持高电平，这样就可以通过控制每个数码管的阴极低电平使能来选择要显示的数字。

实验步骤：1.将51单片机开发板上的数码管连接到51单片机开发板的P1口和P0口上，连接方式如下图所示：```-----------------VCC-P0.0--，a，-----------------P0.1--，b，------P0.2--，c，---，数字2P0.3--，d，------P0.4--，e，------P0.5--，f，---，数字1P0.6--，g，------P0.7--，h，-----------------------P1.0P1.1```2. 在Keil µVision中新建工程，编写程序。

3.利用P0口控制数码管的阴极，利用P1口选择数码管要显示的数字。

4.在主程序中循环选择每个数码管，并通过P0口设置要显示的数字。

实验结果：```---------------------------------P1.0P1.1P0.6P0.7空空数字2数字1abcdefgh---------------------------------```实验结论：通过本次实验，学习了51单片机的编程方法和硬件连接方法，并掌握了使用51单片机驱动数码管显示的方法。

同时，还了解了数码管的工作原理和编程的基本步骤。

51单片机（四位数码管的显示）程序基于单片机V1或V2实验系统，编写一个程序，实现以下功能：1）首先在数码管上显示“P_ _ _”4个字符；2）等待按键，如按了任何一个键，则将这4个字符清除，改为显示“0000”4个字符（为数字的0）。

最佳答案下面这个程序是4x4距阵键盘,LED数码管显示，一共可以到0-F显示，你可以稍微改一下就可以实现你的功能了，如还有问题请发信息，希望能帮上你！#include<at89x52.h>unsigned char codeDig[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1 ,0x86,0x8e}; //gongyang数码管0-F 代码unsigned char k; //设置全局变量k 为键盘的键值/************************************键盘延时函数****************************/void key_delay(void) //延时函数{int t;for(t=0;t<500;t++);}/************************************键盘扫描函数******************************/void keyscan(void) //键盘扫描函数{unsigned char a;P2 = 0xf0; //键盘初始化if(P2!=0xf0) //有键按下？{key_delay(); //延时if(P2!=0xf0) //确认真的有键按下？{P2 = 0xfe; //使行线P2.4为低电平，其余行为高电平key_delay();a = P2; //a作为缓存switch (a) //开始执行行列扫描{case 0xee:k=15;break;case 0xde:k=11;break;case 0xbe:k=7;break;case 0x7e:k=3;break;default:P2 = 0xfd; //使行线P2.5为低电平，其余行为高电平a = P2;switch (a){case 0xed:k=14;break;case 0xdd:k=10;break;case 0xbd:k=6;break;case 0x7d:k=2;break;default:P2 = 0xfb; //使行线P2.6为低电平，其余行为高电平a = P2;switch (a){case 0xeb:k=13;break;case 0xdb:k=9;break;case 0xbb:k=5;break;case 0x7b:k=1;break;default:P2 = 0xf7; //使行线P2.7为低电平，其余行为高电平a = P2;switch (a){case 0xe7:k=12;break;case 0xd7:k=8;break;case 0xb7:k=4;break;case 0x77:k=0;break;default:break;}}}break;}}}}/****************************** ***主函数*************************************/ void main(void){while(1){keyscan(); //调用键盘扫描函数switch(k) //查找按键对应的数码管显示代码{case 0:P0=Dig[0];break;case 1:P0=Dig[1];break;case 2:P0=Dig[2];break;case 3:P0=Dig[3];break;case 4:P0=Dig[4];break;case 5:P0=Dig[5];break;case 6:P0=Dig[6];break;case 7:P0=Dig[7];break;case 8:P0=Dig[8];break;case 9:P0=Dig[9];break;case 10:P0=Dig[10];break;case 11:P0=Dig[11];break;case 12:P0=Dig[12];break;case 13:P0=Dig[13];break;case 14:P0=Dig[14];break;case 15:P0=Dig[15];break;default:break; //退出}}}/**********************************end***************************************/。
