单片机数码管显示

单片机数码管显示实验总结单片机数码管显示实验总结一、实验目的本次实验旨在通过单片机控制数码管显示，掌握数码管的工作原理、编程控制方法以及单片机与数码管的接口技术。

通过实验，提高自己的动手能力和编程技能，为今后的学习和实际工作打下坚实的基础。

二、实验原理数码管是一种常用的电子显示器件，它由多个LED组成，通过控制各个LED的亮灭来显示不同的数字或字符。

本次实验采用的是共阴极数码管，它由8个LED组成，通过单片机控制每个LED的亮灭状态来显示不同的数字或字符。

三、实验步骤1.硬件准备（1）选择合适的单片机开发板，如Arduino、STM32等。

（2）购买数码管及相应的驱动电路。

（3）准备杜邦线、电阻、电容等电子元件。

2.硬件连接（1）将数码管与单片机开发板连接起来。

（2）根据数码管驱动电路的要求，连接电源、地线和控制信号线。

（3）连接电源后，打开开发板电源，观察数码管的显示效果。

3.编程控制（1）在开发板上编写程序，控制数码管显示不同的数字或字符。

（2）使用相应的编译器将程序编译成可执行文件，上传到开发板上。

（3）观察数码管的显示效果，调试程序，使其达到预期效果。

4.测试与评估（1）在不同情况下测试数码管的显示效果，如按键输入、传感器数据等。

（2）对程序进行优化和改进，提高程序的效率和稳定性。

（3）总结实验过程中的问题和解决方法，为今后的学习和实际工作提供参考。

四、实验结果及分析1.实验结果在实验过程中，我们成功地实现了对数码管的编程控制，使其能够根据不同的输入显示不同的数字或字符。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

经过调试和改进，我们解决了这些问题，使数码管的显示效果更加理想。

2.结果分析通过本次实验，我们深入了解了数码管的工作原理和编程控制方法，掌握了单片机与数码管的接口技术。

同时，我们也发现了一些问题，如数码管的亮度不够、显示的数字不清晰等。

这些问题的出现可能与硬件连接、编程控制等方面有关。

一、实验目的1. 掌握数码管动态扫描显示的原理和编程实现方法；2. 熟悉单片机与数码管之间的接口连接；3. 学会使用定时器中断控制数码管的动态显示；4. 培养动手能力和问题解决能力。

二、实验原理数码管动态显示是通过单片机控制多个数码管同时显示不同的数字或字符，利用人眼的视觉暂留效应，实现快速切换显示内容，从而在有限的引脚数下显示更多的信息。

实验中，我们采用动态扫描的方式，依次点亮数码管，通过定时器中断控制扫描速度。

三、实验器材1. 单片机开发板（如51单片机、AVR单片机等）；2. 数码管（共阳/共阴自选）；3. 连接线；4. 电阻；5. 实验台；6. 编译器（如Keil、IAR等）。

四、实验步骤1. 设计电路图：根据实验要求，设计单片机与数码管的连接电路图，包括数码管的段码、位选信号、电源等。

2. 编写程序：使用C语言或汇编语言编写程序，实现数码管的动态显示功能。

（1）初始化：设置单片机的工作模式、定时器模式、端口方向等。

（2）显示函数：编写显示函数，实现数码管的点亮和熄灭。

（3）定时器中断服务程序：设置定时器中断，实现数码管的动态扫描。

3. 编译程序：将编写的程序编译成机器码。

4. 烧录程序：将编译后的程序烧录到单片机中。

5. 连接电路：将单片机与数码管连接好，包括数码管的段码、位选信号、电源等。

6. 运行实验：打开电源，观察数码管的显示效果。

五、实验结果与分析1. 实验结果：数码管按照预期实现了动态显示功能，依次点亮每位数码管，并显示出不同的数字或字符。

2. 分析：（1）通过调整定时器中断的周期，可以改变数码管的扫描速度，从而控制显示效果。

（2）在编写显示函数时，要考虑到数码管的共阳/共阴特性，选择合适的点亮和熄灭方式。

（3）在实际应用中，可以根据需要添加其他功能，如显示时间、温度等。

六、实验总结1. 通过本次实验，掌握了数码管动态显示的原理和编程实现方法。

2. 熟悉了单片机与数码管之间的接口连接，提高了动手能力。

动态显示1．掌握LED数码管显示及其一般电路结构；2．掌握LED动态显示程序的一般设计方法。

一、实验内容动态显示，也称为扫描显示。

显示器由6个共阴极LED数码管构成。

单片机的P0口输出显示段码，由一片74LS245输出给LED管；由P1口输出位码，经74LS04输出给LED显示。

二、实验步骤1、打开Proteus ISIS编辑环境，按下表所列的元件清单添加元件。

图1 动态显示实验电路原理图2、按实验要求在KeilC中创建项目，编辑、编译程序。

3、将编译生成的目标码文件（后缀为.Hex）传入Proteus的实验电路中。

4、在Proteus ISIS仿真环境中运行程序，观察实验运行结果并记录。

三、实验要求1.编写一显示程序显示201071；2.显示特殊字符good；3.调整软件延时子程序的循环初值，逐渐加大每一位LED点亮的时间，观察程序运行结果。

四、参考程序dbuf equ 30h ;置存储区首址temp equ 40h ;置缓冲区首址org 00hmov 30h,#2 ;存入数据mov 31h,#0mov 32h,#1mov 33h,#0mov 34h,#7mov 35h,#1mov r0,#dbufmov r1,#tempmov r2,#6 ;六位显示器mov dptr,#segtab ;段码表首地址dp00: mov a,@r0 ;取要显示的数据movc a,@a+dptr ;查表取段码mov @r1,a ;段码暂存inc r1inc r0djnz r2,dp00disp0: mov r0,#temp ;显示子程序mov r1,#6 ;扫描6次mov r2,#01h ;从第一位开始dp01: mov a,@r0mov p0,a ;段码输出mov a,r2 ;取位码mov p1,a ;位码输出acall delay ;调用延时mov a,r2rl amov r2,ainc r0djnz r1,dp01sjmp disp0segtab: db 3fh,06h,5bh,4fh,66hdb 6dh,7dh,07h,7fh,6fhdelay: mov r4,#03h ;延时子程序aa1: mov r5,0ffhaa: djnz r5,aadjnz r4,aa1retend实验原理MCS－51单片机内设置了两个可编程的16位定时器T0和T1，通过编程，可以设定为定时器和外部计数方式。

实验一八段数码管显示1、实验目的:(1)了解数码管动态显示的原理。

(2)了解74LS164扩展端口的方法。

2、实验要求:利用实验仪提供的显示电路,动态显示一行数据.3、实验电路图LED1LED2LED3LED4LED5LED64、实验器材：（1）超想-3000TB综合实验仪 1 台（2）超想3000仿真器 1 台（3）计算机 1 台5、实验连线无 6、实验说明:（1）本实验仪提供了8段码LED 显示电路，学生只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，用动态方式显示。

8段数码管是由8155的PB0、PB1经74LS164“串转并”后输出得到。

6位位码由8155的PA0口输出，经Ua2003反向驱动后，选择相应显示位。

74LS164是串行输入并行输出转换电路，串行输入的数据位由8155的PB0控制，时钟位由8155的PB1控制输出。

写程序时，只要向数据位地址输出数据，然后向时钟位地址输出一高一低两个电平就可以将数据位移到74LS164中，并且实现移位。

向显示位选通地址输出高电平就可以点亮相应的显示位。

本实验仪中数据位输出地址为0e102H ，时钟位输出地址为0e102H ，位选通输出地址为 0e101H 。

本实验涉及到了8155 I0/RAM 扩展芯片的工作原理以及74LS164器件的工作原理。

（2）七段数码管的字型代码表显示字形g f e d c b a 段码 0 0 1 1 1 1 1 1 3fh 1 0 0 0 0 1 1 0 06h 2 1 0 1 1 0 1 16bh 3 1 0 0 1 1 1 1 4fh 4 1 1 0 0 1 1 0 66h 5 1 1 0 1 1 0 1 6dh 6 1 1 1 1 1 0 1 7dh 7 0 0 0 0 1 1 1 07h 8 1 1 1 1 1 1 1 7fh 9 1 1 0 1 1 1 1 6fh A 1 1 1 0 1 1 1 77h B 1 1 1 1 1 0 0 7ch C 0 1 1 1 0 0 1 39h D 1 0 1 1 1 1 05ehE 1 1 1 1 0 0 1 79h F1111 71hab c def g dp7、程序框图8、实验步骤1.将KEIL仿真器上40芯排线一端和实验箱上51CPU板上的40芯排针连接起来，将仿真器连接的USB或串口线与PC机对应的USB或串口连接起来，打开实验箱电源。

主题：51单片机数码管显示数字原理内容：1. 介绍51单片机在现代的电子产品中，单片机被广泛应用于各个领域，它是一种集成了微处理器、存储器和输入/输出端口的集成电路芯片。

其中，51单片机即指的是基于Intel 8051架构的单片机，它具有低功耗、高性能和丰富的外设接口，因此被广泛应用于嵌入式系统设计中。

2. 数码管的基本原理数码管是一种能够显示数字和部分字母的显示器件，它由多个发光二极管组成，可以显示0-9的数字。

数码管按照结构可以分为共阳数码管和共阳数码管两种类型。

共阳数码管的显示原理是通过控制各个发光二极管的通断状态来显示不同的数字，而共阴数码管则是通过控制对应的极性来实现数字的显示。

3. 51单片机连接数码管的原理通过51单片机控制数码管显示数字，需要用到引脚的输出功能。

在连接共阳数码管时，需要通过51单片机的输出引脚控制各个发光二极管的状态；而在连接共阴数码管时，则是通过控制对应的极性来实现数字的显示。

4. 51单片机连接数码管的实现步骤由于51单片机有多个通用IO口，因此可以连接多个数码管。

连接数码管的步骤如下：1）确定数码管的类型，共阴还是共阳2）连接数码管的正极和负极到单片机的对应IO口3）编写程序控制51单片机的IO口输出状态，以显示所需的数字5. 51单片机连接数码管的程序设计下面是一个简单的示例程序，演示了如何使用51单片机连接数码管，并控制其显示数字的过程：```C#include <reg51.h>sbit DIG1 = P0^0; // 数码管第一位sbit DIG2 = P0^1; // 数码管第二位sbit DIG3 = P0^2; // 数码管第三位sbit DIG4 = P0^3; // 数码管第四位void m本人n(){unsigned char DisplayData[] ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; // 0-9的显示码unsigned char i;while(1){for(i=0; i<10; i++){DIG1=0; // 打开第一位数码管P2=DisplayData[i]; // 发送段码delay(100); // 延时DIG1=1; // 关闭第一位数码管// 同样的方法依次打开其他位数码管并发送段码// 这里省略其他三个数码管的控制}}}通过以上程序设计，我们可以实现用51单片机控制数码管显示0-9的数字。

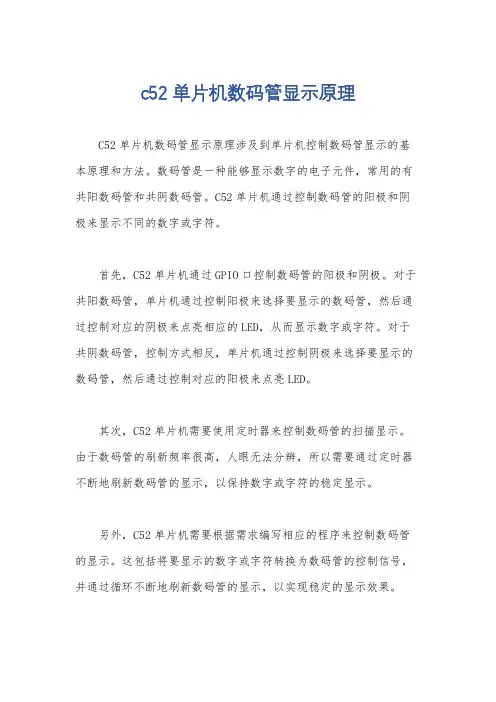

c52单片机数码管显示原理
C52单片机数码管显示原理涉及到单片机控制数码管显示的基本原理和方法。

数码管是一种能够显示数字的电子元件，常用的有共阳数码管和共阴数码管。

C52单片机通过控制数码管的阳极和阴极来显示不同的数字或字符。

首先，C52单片机通过GPIO口控制数码管的阳极和阴极。

对于共阳数码管，单片机通过控制阳极来选择要显示的数码管，然后通过控制对应的阴极来点亮相应的LED，从而显示数字或字符。

对于共阴数码管，控制方式相反，单片机通过控制阴极来选择要显示的数码管，然后通过控制对应的阳极来点亮LED。

其次，C52单片机需要使用定时器来控制数码管的扫描显示。

由于数码管的刷新频率很高，人眼无法分辨，所以需要通过定时器不断地刷新数码管的显示，以保持数字或字符的稳定显示。

另外，C52单片机需要根据需求编写相应的程序来控制数码管的显示。

这包括将要显示的数字或字符转换为数码管的控制信号，并通过循环不断地刷新数码管的显示，以实现稳定的显示效果。

总的来说，C52单片机控制数码管显示的原理包括通过GPIO口控制数码管的阳极和阴极，使用定时器来控制数码管的扫描显示，并编写相应的程序来实现所需的显示效果。

这些都是实现数码管显示的基本原理和方法。

单片机数码管显示原理数码管是一种常见的显示元件，广泛应用于各种电子设备中，比如计算器、电子钟等。

而在这些设备中，数码管的显示原理是通过单片机来实现的。

本文将介绍单片机数码管的显示原理及其相关知识。

一、什么是单片机数码管？数码管是一种由发光二极管（LED）组成的显示元件，通常由7或8个发光二极管组成，呈现出数字、字母和符号等。

单片机数码管是指通过单片机控制的数码管。

二、单片机数码管的类型根据不同的需求，单片机数码管可以分为共阳极和共阴极两种类型。

共阳极表示数码管的阳极（正极）连接在一起，而共阴极表示数码管的阴极（负极）连接在一起。

三、单片机数码管的显示原理单片机数码管的显示原理是通过控制数码管的阳极或阴极的电平来实现。

以共阳极为例，当需要显示某个数字时，单片机会向对应的数码管的阳极引脚发送高电平信号，使得该数码管发光。

而当不需要显示该数字时，单片机会向该数码管的阳极引脚发送低电平信号，使得该数码管不发光。

四、单片机数码管的控制方法单片机数码管的控制方法一般可以分为两种：静态显示和动态显示。

1. 静态显示静态显示是指单片机通过控制数码管的每个发光二极管的状态来实现显示。

具体操作是，单片机依次给每个数码管的每个发光二极管引脚设置高电平或低电平，从而实现需要显示的数字、字母或符号。

2. 动态显示动态显示是指单片机通过频繁的切换数码管的显示来实现显示。

具体操作是，单片机会快速轮流地给每个数码管发送高电平信号，每个数码管只显示一个数字的一部分，通过快速的切换，使得人眼感觉到所有数码管都在同时显示。

五、单片机数码管的控制步骤单片机数码管的控制步骤一般包括以下几个方面：1. 初始化：首先需要对单片机进行初始化设置，包括设置引脚的工作模式、设置数码管的类型等。

2. 数码管数据转换：将需要显示的数字、字母或符号转换成对应的二进制码，然后存储到单片机的内存中。

3. 显示控制：根据转换后的二进制码，控制数码管的显示。

通过设置数码管的阳极或阴极引脚的电平，实现对应位置的数码管发光或不发光。

单片机数码管显示控制数码管是一种常见的电子显示器件，广泛应用于计时器、仪表、温度显示器等场合。

在单片机应用中，通过控制数码管的显示，我们可以实现对数据的可视化处理和展示。

本文将从引言、数码管的原理和类型、单片机的接口和控制、数码管显示控制的原理和方法四个方面进行论述。

引言数码管的使用在日常生活中非常普遍。

它可以直观地显示数字和有限的字母，广泛应用于各个领域。

在单片机的应用中，控制数码管的显示成为一项关键技术，给工程师提供了更多的创造空间。

在下文中，我们将对数码管的原理和类型、单片机的接口和控制、数码管显示控制的原理和方法进行详细阐述。

数码管的原理和类型数码管是利用光电效应将电信号转化为可见光的装置。

它由多个称为数码管段的发光二极管（LED）组成，每个数码管段能够显示不同的字母和数字。

常见的数码管类型包括共阴极和共阳极两种。

共阴极的数码管段由共性的阴极控制，当控制信号为高电平时，该段就会发光；共阳极的数码管段由公共的阳极控制，当控制信号为低电平时，该段就会发光。

单片机的接口和控制单片机通过IO口来控制数码管，其中IO口可分为输入口和输出口。

在数码管的显示中，控制信号需要通过输出口发出，以控制数码管的显示内容。

此外，还需使用外部电阻来限制电流和保护单片机。

要实现数码管的显示控制，首先需要了解单片机的接口引脚定义和功能，然后根据需要设置相应的输出电平，控制数码管的显示。

数码管显示控制的原理和方法数码管的控制需要根据具体的显示需求来进行编程。

常见的数码管显示控制方法有静态显示和动态显示两种。

静态显示即通过控制信号直接给数码管的各个数码管段提供高或低电平，使其显示所需的数字或字母。

而动态显示则是通过不停地刷新数码管显示内容，通过高频率的交替显示来形成连续的图形。

这种方法在数字钟、计时器等场合使用较多。

总结通过本文的介绍，我们了解了数码管的原理和类型，单片机的接口和控制以及数码管显示控制的原理和方法。

数码管在单片机应用中起到了重要的作用，为工程师提供了更多的创造空间。

单片机led数码管的静态控制显示方式实验报告开发环境：
本实验使用的是Keil uV5，MCU为STC89C52RC，和四位数码管模块。

实验目的：
本次实验是静态控制数码管显示，目的是使用单片机控制四位数码管上显示一个数字。

实验准备：
硬件：STC89C52RC单片机模块，4位数码管模块；
软件：Keil uV51.3 + STC-ISP软件；
实验原理：
单片机控制数码管显示，需要使用三个管脚控制，分别为A，B，C，当A为高电平时，B和C同时为低电平时，这时显示第一个数字；当B为高电平时，A和C同时为低电平时，这时显示第二个数字；当C为高电平时，A和B同时为低电平时，这时显示第三个数字。

实验步骤：
1. 设计电路：确定STC89C52RC控制四位数码管控制连接。

2. 安装软件：安装Keil uV5以及STC-ISP软件。

3. 编程：根据原理进行程序编写，编写完整的显示代码，实现任意数字的显示。

4. 烧录：将编写的程序通过STC-ISP软件烧录，然后重新启动单片机。

5. 测试：当烧写完成，四位数码管显示正确且稳定时，表示实验测试成功。

实验结果：
实验成功，STC89C52RC控制四位数码管显示正确且稳定。

实验结论：
实验证明，基于STC89C52RC芯片，通过编写程序，可以实现不同数字或字母在四位
数码管上的显示，达到定量和定性的要求。

#include<STC12.h>#include<AD.H>#include<stdio.h>#define uchar unsigned char#define uint unsigned intuint AD_DATE;sbit LE1=P2^0; //位选573锁存器使能sbit LE2=P2^1; //段选573锁存器使能uchar code dis[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,// 0 1 2 3 4 5 6 70x7F,0x6F};// 8 9void delay(uint time) //int型数据为16位,所以最大值为65535 {uint i,j; //定义变量i,j,用于循环语句for(i=0;i<time;i++) //for循环,循环50*time次for(j=0;j<100;j++); //for循环,循环50次}void smg_show(uint n){//显示千位P0=0xef; //0xbf=1011 1111,即选通个位LE1=1; //锁存位LE1=0; //断开锁存,位选573的Q7~Q0仍保持P0=dis[n/1000]; //dis[n/10]为0~9的编码LE2=1; //锁存段码LE2=0; //断开锁存,段选573的Q7~Q0仍保持delay(10);P0=0x00;LE2=1;LE2=0; //清除P1口数据，以免造重影//显示百位P0=0xdf; //0xbf=1011 1111,即选通个位LE1=1; //锁存位LE1=0; //断开锁存,位选573的Q7~Q0仍保持P0=dis[n%1000/100]; //dis[n/10]为0~9的编码LE2=1; //锁存段码LE2=0; //断开锁存,段选573的Q7~Q0仍保持delay(10); //延时保持一下,延时过大会闪动，延时过小会有重影 P0=0x00;LE2=1;LE2=0; //清除P1口数据，以免造重影 //延时保持一下,延时过大会闪动，延时过小会有重影//显示十位P0=0xbf; //0xbf=1011 1111,即选通个位LE1=1; //锁存位LE1=0; //断开锁存,位选573的Q7~Q0仍保持P0=dis[n%100/10]; //dis[n/10]为0~9的编码LE2=1; //锁存段码LE2=0; //断开锁存,段选573的Q7~Q0仍保持delay(10); //延时保持一下,延时过大会闪动，延时过小会有重影P0=0x00;LE2=1;LE2=0; //清除P1口数据，以免造重影//显示个位P0=0x7f; //0xbf=0111 1111,即选通十分位LE1=1; //锁存位LE1=0; //断开锁存,位选573的Q7~Q0仍保持P0=dis[n%10]; //0~9的编码LE2=1; //锁存段码LE2=0; //断开锁存,段选573的Q7~Q0仍保持delay(10); //延时保持一下,延时过大会闪动，延时过小会有重影 P0=0x00;LE2=1;LE2=0; //清除P1口数据，以免造重影}main(){while(1){AD();AD_DATE=ee;smg_show(AD_DATE);}}。

单片机数码管显示实验心得
一、实验介绍
本次实验是单片机数码管显示实验，通过单片机控制数码管的显示，
学习单片机的基本操作和编程技巧。

二、实验器材
1. 单片机开发板
2. 数码管模块
3. 杜邦线
三、实验原理
数码管是一种数字显示器件，由多个发光二极管组成。

常见的数码管
有共阳极和共阴极两种类型。

共阳极数码管的所有阳极都连接在一起，而共阴极数码管的所有阴极都连接在一起。

在控制数码管时，需要根
据具体情况选择合适的驱动方式。

四、实验步骤
1. 连接硬件：将数码管模块与单片机开发板通过杜邦线连接。

2. 编写程序：使用Keil C51软件编写程序，实现对数码管的控制。

3. 下载程序：将程序下载到单片机开发板中。

4. 调试程序：通过调试工具观察程序运行情况，并进行调试修改。

五、编程要点
1. 数字转换：将需要显示的数字转换为对应的七段码。

2. 位选控制：根据具体情况选择共阳极或共阴极驱动方式，并实现位选控制。

3. 时序控制：通过延时函数或定时器实现数码管的动态显示效果。

六、实验心得
本次实验让我深入了解了单片机的基本操作和编程技巧，对数码管的控制有了更深入的了解。

在编写程序过程中，我遇到了一些问题，如数字转换不正确、位选控制不准确等，通过查阅资料和调试程序最终得以解决。

同时，在进行实验前需要认真检查硬件连接是否正确，避免出现连接错误导致无法正常工作的情况。

总之，本次实验让我收获颇丰，对单片机编程有了更深入的理解和掌握。

单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。

最终按照要求实现了单片机控制数码管的计数器。

关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。

本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。

本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。

通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。

二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。

表示不同数字的符号被编码成一个数字码。

七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。

51单片机数码管显示实验报告实验目的：1.学习51单片机的编程方法和硬件连接方法；2.掌握使用51单片机驱动数码管显示的方法。

实验器材：1.51单片机开发板；2.公共阳极共阳向数码管一个；3.若干杜邦线。

实验原理：数码管是一种数字显示器件，由7个发光二极管和若干个选通器件构成。

每个发光二极管可以发出两种颜色的光，通常使用红色和绿色。

这篇实验报告以共阳数码管为例，共阳数码管的每个发光二极管的阳极都连接到电源VCC上，而七个阴极分别用来选择一些数字进行显示。

当要选择一些数码管显示时，需要对对应的阴极进行低电平使能，而使能其他阴极保持高电平，这样就可以通过控制每个数码管的阴极低电平使能来选择要显示的数字。

实验步骤：1.将51单片机开发板上的数码管连接到51单片机开发板的P1口和P0口上，连接方式如下图所示：```-----------------VCC-P0.0--，a，-----------------P0.1--，b，------P0.2--，c，---，数字2P0.3--，d，------P0.4--，e，------P0.5--，f，---，数字1P0.6--，g，------P0.7--，h，-----------------------P1.0P1.1```2. 在Keil µVision中新建工程，编写程序。

3.利用P0口控制数码管的阴极，利用P1口选择数码管要显示的数字。

4.在主程序中循环选择每个数码管，并通过P0口设置要显示的数字。

实验结果：```---------------------------------P1.0P1.1P0.6P0.7空空数字2数字1abcdefgh---------------------------------```实验结论：通过本次实验，学习了51单片机的编程方法和硬件连接方法，并掌握了使用51单片机驱动数码管显示的方法。

同时，还了解了数码管的工作原理和编程的基本步骤。

单片机数码管显示实验单片机数码管显示实验一、实验目的本实验旨在通过单片机控制数码管显示，掌握单片机的基本操作和数码管显示原理，培养实践能力和创新意识。

二、实验原理1.单片机基本原理单片机是一种微型计算机，广泛应用于各种嵌入式系统中。

它具有体积小、功耗低、功能强大、可靠性高等优点。

本实验采用常见的8051单片机进行操作。

2.数码管显示原理数码管是一种常见的电子显示器件，可以显示数字和某些特定字符。

它由多个LED段组成，通过控制不同段的亮灭来显示不同的数字或字符。

本实验采用共阴极数码管进行显示。

三、实验步骤1.硬件准备（1）选择合适的单片机开发板和数码管；（2）连接数码管的阳极和单片机的某个端口；（3）连接数码管的各个段到单片机的其他端口；（4）连接电源和地线。

2.程序编写使用单片机开发软件（如Keil）编写程序，控制数码管显示不同的数字或字符。

程序中需要定义数码管的段码，以及选择要显示的数字或字符。

3.调试与测试将程序下载到单片机中，接通电源，观察数码管是否正常显示。

如果出现问题，检查硬件连接是否正确，或者修改程序中的控制逻辑。

四、实验结果与分析在本实验中，我们成功地实现了数码管的显示。

通过编写程序，我们可以控制数码管显示不同的数字和字符。

例如，我们可以编写一个循环程序，让数码管依次显示0-9的数字，或者某个特定的字符。

通过实验，我们深入了解了单片机的操作和数码管显示原理。

在实践中，我们需要注意硬件连接的正确性，以及控制程序的逻辑性。

如果硬件连接不正确，可能会导致数码管无法正常显示；如果程序逻辑有误，则可能导致显示的数字或字符不正确。

因此，我们需要认真检查硬件连接和程序逻辑，确保实验结果的准确性。

五、实验总结与展望本实验通过单片机控制数码管显示，使我们对单片机的操作和数码管显示原理有了更深入的了解。

在实验过程中，我们需要注意硬件连接的正确性和程序逻辑的准确性。

通过不断调试和测试，我们可以提高自己的实践能力和创新意识。

简述单片机控制数码管动态显示的工作原理一、概述数码管动态显示是一种常见的技术，它通过单片机控制多个数码管以实现同时显示多路数据。

这种技术广泛应用于各种电子设备中，如数字仪表、电子时钟、智能仪表等。

单片机作为一种低功耗、低成本、高集成度的芯片，成为了实现数码管动态显示的核心器件。

二、工作原理1.硬件连接数码管动态显示通常需要连接多个数码管和单片机。

每个数码管需要一个行驱动器，用于控制数码管的亮灭。

单片机通过串行接口与行驱动器相连，以控制多个数码管的显示。

同时，单片机还需要连接一个时钟电路，以实现定时刷新数码管的数据。

在实际应用中，行驱动器通常采用共阳极接法，而单片机则采用串行数据传输方式与行驱动器进行通信。

此外，为了实现数码管的动态显示，通常还需要连接多个限流电阻和限位电阻等元器件。

2.显示方式数码管动态显示主要有静态显示和动态显示两种方式。

静态显示是指每个数码管轮流显示，实现多路数据的依次显示，但由于需要为每个数码管分配单独的接口，因此适用于数据量较小的场景。

而动态显示则是通过控制数码管的行驱动器轮流导通，实现多个数码管的依次显示，从而适用于数据量较大的场景。

行驱动器通常采用轮流导通的方式控制多个数码管，以达到同时显示多路数据的目的。

3.控制方式单片机通过串行接口向行驱动器发送控制信号，包括数据信号和时钟信号。

数据信号用于传输要显示的数据，时钟信号则用于定时刷新数据。

此外，单片机还可以通过中断控制方式，根据需要实时更新显示内容。

在实际应用中，为了提高刷新速度和显示效果，通常需要优化单片机的处理速度和行驱动器的驱动能力。

此外，单片机还可以通过PWM（脉宽调制）控制行驱动器的电流大小，以实现更好的亮度调节和动态效果。

4.刷新速度数码管动态显示的刷新速度取决于单片机的处理速度和行驱动器的驱动能力。

为了获得更好的显示效果和更长的使用寿命，通常需要较高的刷新速度和适当的行驱动器驱动电流。

此外，可以通过优化软件算法和代码来实现更高的刷新速度和更好的显示效果。

单片机数码管动态显示实验报告实验名称：单片机数码管动态显示实验实验目的：1.了解数码管的动态显示原理；2.掌握单片机控制数码管动态显示的方法；3.培养对数字信号处理的能力。

实验器材：1.STC89C52单片机开发板；2.DC560A数码管模块；3.连接线。

实验原理：数码管是由多个发光二极管组成的，每个数字在数码管上的显示方式是通过快速地轮流点亮数码管的每个段来实现的。

在本实验中，采用时分复用的方法控制数码管动态显示相关数字。

实验步骤：1.连接单片机和数码管模块。

将数码管的共阳或共阴引脚分别连接到单片机的相应IO口上，并接上合适的电阻。

将数码管的A~G引脚连接到单片机的相应IO口上。

2.编写程序代码。

程序主要功能是通过切换数码管的显示段和位，实现数码管动态显示。

4.打开电源，观察行程显示的效果。

实验结果：在实验中，通过编写程序控制单片机，成功实现了数字的动态显示。

数码管能够按顺序显示出所要显示的数字，并且在多个数码管之间进行切换，显示效果非常理想。

实验分析：1.数码管动态显示的原理是通过快速地轮流点亮每个段来实现的。

这个过程发生的速度非常快，人眼无法察觉到。

2.单片机的IO口输出高或低电平，控制数码管的亮灭。

通过逐位切换和循环控制，实现了数字的动态显示。

3.单片机的频率和控制方式对动态显示效果有一定影响。

适当调整程序中的延时时间和控制方式，可以改变数码管的显示效果。

实验总结：本实验通过对单片机数码管动态显示的实现，加深了对数码管原理和单片机控制的认识。

掌握了数字信号动态显示的基本原理和方法。

在今后的学习和工作中，这将有助于对数字信号处理和显示技术的更深入理解和应用。

实验拓展：可以尝试在实验中通过按键按下的方式改变数码管显示的数字，进一步扩展单片机的应用范围和实用性。

此外，还可以尝试改变数码管的显示效果，比如实现数码管的闪烁、呼吸灯等特殊效果。

这将对单片机的编程和数码管的控制提出更高的要求，同时也增加了实验的趣味性和实用性。

单片机指令的数码管显示学习如何使用单片机指令进行数码管显示在学习如何使用单片机指令进行数码管显示之前，我们首先需要了解什么是单片机和数码管。

一、单片机简介单片机是一种集成电路芯片，具有微处理器、存储器和各种接口电路等功能。

它具有体积小、功耗低、成本低等特点，广泛应用于电子设备、通信设备、汽车电子等领域。

二、数码管简介数码管是一种电子数字显示器件，常用来显示数字信息。

常见的数码管有共阴极数码管和共阳极数码管，其中共阴极数码管的极性是负极大，共阳极数码管的极性是正极大。

接下来，我们将学习如何使用单片机指令控制数码管进行显示。

1. 准备工作首先，我们需要准备以下材料：- 单片机开发板- 数码管（可以根据需要选择共阴极还是共阳极数码管）- 面包板- 连接线2. 硬件连接将数码管的引脚与单片机开发板上的引脚相连接，确保连接稳固。

3. 编写代码使用单片机开发工具（如Keil、Arduino等）编写相应的代码。

下面以Keil例举一个简单的示例。

```#include <reg51.h>sbit digit1 = P2^0;sbit digit2 = P2^1;sbit digit3 = P2^2;sbit digit4 = P2^3;sbit segA = P0^0; // 数码管A段sbit segB = P0^1; // 数码管B段sbit segC = P0^2; // 数码管C段sbit segD = P0^3; // 数码管D段sbit segE = P0^4; // 数码管E段sbit segF = P0^5; // 数码管F段sbit segG = P0^6; // 数码管G段sbit segDP = P0^7; // 数码管小数点段void delay(unsigned int n){unsigned int i, j;for(i = 0; i < n; i++)for(j = 0; j < 120; j++);}void displayDigit(unsigned char digit){switch(digit){case 0:segA = 0; segB = 0; segC = 0; segD = 0; segE = 0; segF = 0; segG = 1; segDP = 1;break;case 1:segA = 1; segB = 0; segC = 0; segD = 1; segE = 1; segF = 1; segG = 1; segDP = 1;break;case 2:segG = 0; segDP = 1;break;case 3:segA = 0; segB = 0; segC = 0; segD = 0; segE = 1; segF = 1; segG = 0; segDP = 1;break;case 4:segA = 1; segB = 0; segC = 0; segD = 1; segE = 1; segF = 0; segG = 0; segDP = 1;break;case 5:segA = 0; segB = 1; segC = 0; segD = 0; segE = 1; segF = 0; segG = 0; segDP = 1;break;case 6:segA = 0; segB = 1; segC = 0; segD = 0; segE = 0; segF = 0; segG = 0; segDP = 1;break;case 7:segG = 1; segDP = 1;break;case 8:segA = 0; segB = 0; segC = 0; segD = 0; segE = 0; segF = 0; segG = 0; segDP = 1;break;case 9:segA = 0; segB = 0; segC = 0; segD = 1; segE = 1; segF = 0; segG = 0; segDP = 1;break;default:break;}}void main(){unsigned char i;while(1){for(i = 0; i < 10; i++){displayDigit(i);delay(1000);}}}```4. 烧写程序将编写好的代码烧写到单片机开发板上。
