双电源切换开关使用说明双电源切换开关是一种用于切换电源供电的设备，可以同时连接两个电源，并在其中一个电源供电中断或故障时自动切换到另一个电源供电。
本文将为您提供双电源切换开关的使用说明，希望能帮助您了解如何正确操作和维护该设备。
一、双电源切换开关的结构和工作原理二、双电源切换开关的安装1.确定合适的安装位置：选择一个离电源和负载均较近的位置，确保电线的连接方便。
2.连接电源和负载：将电源A的正、负极分别与开关的A1、A2端子相连，将电源B的正、负极分别与开关的B1、B2端子相连。
将负载的正极与开关的C1端子相连，并将负载的负极与开关的C2端子相连。
3.接地：连接适当的接地线，确保设备的安全运行。
4.检查连接：仔细检查所有接线，确保连接牢固，以免引起电流异常或其他故障。
三、双电源切换开关的操作1.手动切换：切换开关通常有手动操作和自动操作两种模式。
在手动模式下，您可以通过旋转开关上的切换按钮来手动切换电源。
a.将切换按钮旋转至"A"端，此时，电源A将为负载供电，电源B处于断开状态。
b.将切换按钮旋转至"B"端，此时，电源B将为负载供电，电源A处于断开状态。
2.自动切换：在自动模式下，当电源A的电流异常或故障时，开关会自动切换到电源B。
a.将切换按钮旋转至"AUTO"端，此时，开关将自动检测电源A和电源B的状态，并在电源A异常时切换到电源B。
四、双电源切换开关的注意事项1.避免过载：确保负载的额定功率不超过开关的额定功率，以免造成开关过载，影响设备的正常工作。
2.注意电流方向：在连接电源和负载时，确保正、负极的连接方向正确，避免电流逆向或短路引起的故障。
3.定期检查和维护：定期检查开关的连接和固定情况，确保各部件正常工作。
同时，定期清洁开关的外壳，避免灰尘或杂物进入设备内部。
4.防止高温和潮湿环境：避免安装开关在高温或潮湿环境中，以免影响设备的正常运行和寿命。

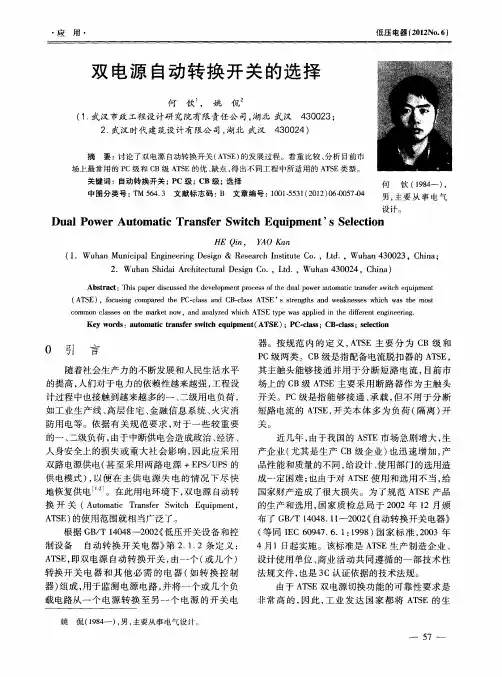

双电源自动转换开关的选型双电源自动转换开关（英文简称为ATSE）在现今的工作中已经发挥着越来越重要的作用，特别是在一些用电场所。
通常情况下，双电源自动切换开关通过一个备用电源，来保证在常用电源出问题后，依然你能够正常使用，具有十分好的可靠性和应急性，从而广受欢迎。
可是一些客户在选购时存在误差，仅关注其额定电流和级数，而对决定双电源自动转换开关工作特性的关键指标：转换条件、使用类别和转换时间未加注意。
所以很有必要介绍下其基本参数，从而帮助选购。
要正确选择双电源自动转换开关的首要条件，就必需明确以下几点参数：额定工作电压Ue、额定工作电流Ie、频率、相数、额定限制短路电流、转换条件、使用类别、转换时间等。
额定工作电压、频率、电流和相数这些参数仅仅表明双电源自动转换开关满足作为“导体”最基本的要求，其必需能够满足所在地的电压、频率、电流和相数要求，一般电气工程师已经很熟悉。
注：电压、频率、相数通常由双电源自动转换开关所在位置的相应参数决定。
额定电流按照《IEC62091固定式消防泵控制器》标准规定，用于消防泵的ATSE，额定电流不得低于电机额定电流的115%，从安全的角度考虑，建议ATSE的额定电流统一采用负荷电流的125%（新民规也建议为125%）。
转换条件我们需要ATSE的目的，就是需要在“特定”的条件下ATSE能够自动可靠的转换。
这个“特定条件”就是ATSE的转换条件，或转换前提，是选择ATSE首要考虑要素。
1 、如果常用电源没有故障，双电源自动转换开关就不能够转换。
这是许多用户（甚至厂家）都忽视的问题。
双电源自动转换开关的控制器必需能够识别各种电压的瞬间波动，包括非电源故障的短时失压。
例如，变电室低压配电母联开关切换属于正常的电源中断，不应该将母联开关切换时的断电判定为电源故障，需要能够判定这种“正常”的断电。
控制器必须通过EMC试验，不能够在外部电磁干扰下误动作。
注：转换条件由控制器的功能决定，对电源故障的判断方式（包括故障类型的识别）是控制器的核心技术，一般产品资料是不会介绍的，完全看制造商的研发水平和行业经验，需要设计师了解产品的判断机理。

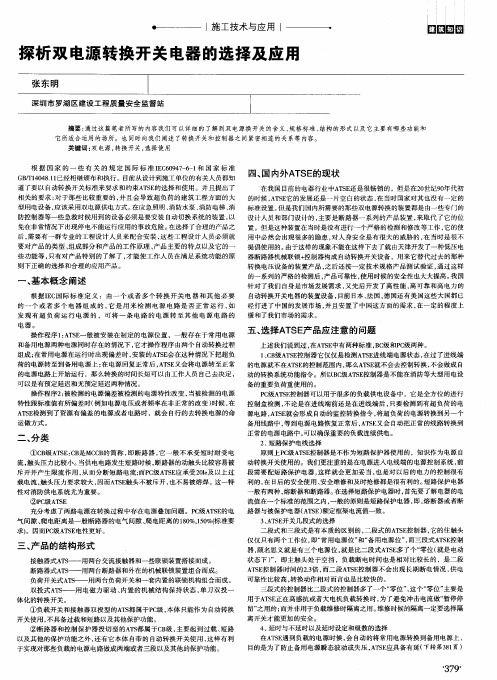

双电源转换开关的选用（三）一、概述：自动转换开关电器，即ATSE(Automatic Transfer Switching Equipment)。
主要适用于交流不超过1000V 或直流不超过1500V 的紧急供电系统，用于两路电源切换，以确保重要负荷（一、二级用电负荷）连续安全、可靠运行。
ATSE 常常应用在重要用电场所，至少是二级负荷用户，其产品的可靠性尤为重要。
转换一旦失败，其后果是很严重的。
目前在工程设计中双电源自动切换开关电器（ATSE）的应用越来越广泛，对产品的正确认识，合理选择，合理使用也变得越来越重要。
下面笔者就此类问题谈几点认识和体会，希望对同行们的设计有所帮助。
二、ATSE 的定义和分类：1、定义：根据GB/T14048.11-2002《自动转换开关电器》的定义，ATSE 是由一个（或几个）转换开关电器和其他必需的电器组成，用于监测电源电路，并将一个或多个负载电路从一个电源转至另一个电源的电器。
2、分类：根据GB/T14048.11-2002 标准规定，自动转换开关电器可分为PC 级和CB 级两个级别。
PC 级：能够接通、承载、但不用于分断短路电流的ATSE。
CB 级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
3、目前在本地市场上这两种级别的产品很多，CB 级产品有：常熟开关厂的CA1 系列，天津万高的WATSNB 系列，深圳森先的SEQ 系列，天津百利的TQ30 系列等；PC 级产品有：扬州新菱的XLS9 系列，常熟开关厂的CAP1 系列，天津万高的WATSG 系列，深圳森先WE/WN 系列，深圳泰永TBBQ3 系列，南京亚派APEQ2 系列，无锡韩光WHK 系列，溯高美SMVE/ATYS，天津百利的TQ40P 系列等。
三、ATSE 的结构形式：无论什么型式的ATSE，从结构看都是由三部分构成：开关本体（或者称为主触头开关）、传动机构（包括驱动机构和传动机构）、控制器。
双电源自动切换开关的选型及极数选择双电源自动切换开关（简称双电源）在不允许断电的重要供电场所已经发挥着越来越重要的作用。
产品对两路电源(常用电源和备用电源)的相电压同时检测，当常用电源出现异常可实现备用电源的自动/手动转换，具有十分好的可靠性和应急性，从而广受欢迎。
可是一些客户在选购时存在误差，仅关注产品额定电流和使用极数，而对决定双电源自动切换开关工作特性的关键指标：使用类别、转换条件和转换时间未加注意。
为了帮助客户正确选购，下面就双电源选型时的关键指标做如下介绍：要正确选择双电源自动切换开关，就必需明确以下几点参数：一、额定工作电压、额定工作电流、频率、相数二、转换条件三、转换时间、使用类别一、额定工作电压、频率、电流和相数以上参数是双电源自动切换开关满足作为“导体”最基本的要求，其必需能够满足所在工作场所要求，一般电气工程师对该类参数已经很熟悉。
注：按照《IEC62091固定式消防泵控制器》标准关于额定电流的规定，用于消防泵的双电源，额定电流不得低于电机额定电流的115%，从安全的角度考虑，建议双电源的额定电流采用负荷电流的125%。
二、转换条件我们需要双电源的目的，就是需要在“特定”的情况下完成双电源的自动可靠转换。
这个“特定条件”就是双电源的转换前提，或转换条件，是选择双电源首要考虑要素。
A. 电源故障状况下转换由于电源故障种类很多，所以需要明确哪些故障情况下必需转换。
因为用户需求的复杂性，一般供应商都提供多种功能的控制器，所以，设计时必需根据负载对电源质量的要求明确注明转换条件，否则，因为业主对双电源了解不多以及双电源自动转换开关市场供应的混乱，导致最后使用的产品往往就只能够在完全失电一种条件下才能够转换，而其它电源故障（包括缺相、过欠电压等）不会转换，失去转换的意义。
注：因为双电源自动转换开关的功能还没有标准化，设计仅标注产品型号，并不能够保证用户了解所选型号的转换条件，导致实际选用的产品与设计要求相差较大，建议设计注明转换条件。
双电源转换开关的分类应用以及原理一、什么是双电源转换开关双电源自动转换开关（ATSE）分为CB级和PC级两个级别。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
PC级：能够接通、承载，但不用于分断短路电流的ATSE。
使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=0.5。
使用类别：AC-31B，适用无感或微感负载，接通与分断电流为1.5le,cosφ=0.8。
二、双电源转换开关应用以及分类双电源自动转换开关主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。
因此，双电源自动转换开关常常应用在重要用电场所，其产品可靠性尤为重要。
双电源自动转换开关的控制器对两路电压/电流同时进行检测，对高于额定值(可调)的电源电压判为过电压，对低于额定值(可调)的判为欠电压。
微机控制电路对上述检测结果进行逻辑判断，处理结果通过延时(可调)电路驱动相应的指令向电动操动机构发出分闸或合闸指令。
双电源自动转换开关一般由两部分组成：开关本体+控制器而开关本体又有PC级（整体式）与CB级（断路器）之分。
PC级：能够接通、承载、但不用于分断短路电流的ATSE。
其主体是负荷（隔离）开关，为机电一体式开关电器，转换机构由电机或励磁驱动。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
由断路器（微型断路器或塑壳断路器）另配机械联锁装置。
控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源。
三、双电源自动转换开关结构以及四种形式双电源自动切换开关是由两台三极或四极BM1系列塑壳断路器及附件(辅助、报警触头)、电机传动机构、机械联锁机构、智能控制器等组成。
ATSE选用规范一、建议双电源自动转换开关电器（ATSE）采用专用型PC级，驱动方式采用励磁驱动机构（专用型）。
目前市场上性价比高。
专用型PC级产品是最新一代的双电源转换开关产品（业内称为第四代），是代表双电源产品发展的方向，这在最新版《民规》里专门做了说明。
1、双电源四代产品的划分：第一代为交流接触器型、第二代为电机驱动断路器型即派生型CB级产品、第三代为电机驱动隔离开关型即派生型PC级产品）划分依据：《合理选择与使用自动转换开关电器（ATSE）》（作者：曲德刚 GB14048.11国家标准首席起草人、上海电科所副总工、中国低压电器行业协会会长）2、双电源产品的发展方向依据：国家JGJ 16-2008《民用建筑电气设计规范》2008版中首次对双电源自动转换开关进行了描述：7．5 低压电器的选择7．5．4 近几年，配电系统中采用的双电源转换技术，已经由电器元件组装式双电源自投箱过渡到一体化的自动转换开关电器(ATSE)。
注：组装式即是派生型拼装结构，一体化即是专用型励磁一体结构。
专用型PC级产品完全满足消防、应急负荷使用要求。
依据：GB 14048.11—2008《低压开关设备和控制设备第6-1部分：多功能电器--转换开关电器》（起草人：曲德刚）；JB/T 10980—2010《转换开关电器（TSE）选择和使用导则》（起草人：曲德刚）；GB/T 21208-2007《低压开关设备和控制设备-固定式消防泵驱动器的控制器》（起草人：曲德刚）；这三个标准的要求是：消防泵负载及其它消防电器如消防电梯、正压送风机、排烟风机等消防设施选用TSE的原则是：自动转换开关电器应符合GB/T 14048.11中PC级（见GB/T 14048.11中第3章）的要求，同时其操作机构应能保证负载电路不能长时间地与常用电源和备用电源断开1）。
1）是指ATSE仅具有二个工作位置。
应急负载停止运行后可能带来生命和财产的危害，因此，选用TSE 时应重视其可靠性、安全性。
双电源切换开关使用说明
一、总体介绍
双电源切换开关（Dual-Power Switch，以下简称双电源）旨在提供
多路电源的可自动切换能力，以达到多路备用或阻断路的电源效果，一般
用于定位系统中的电源转换作用。
它是一种全自动电源切换开关，它采用
双电源技术，可自动在两个电源之间切换，以满足系统的不同需求。
一般
双电源可用于喇叭、音箱等模拟音频设备的电源备用，以及电子设备的电
源切换，以改善电源电压的可靠性和稳定性，保障设备正常工作。
二、产品特性
1、采用双电源技术，能够自动切换电源，避免了电源的失效及损坏；
2、可实现多种电源备用或阻断路的电源效果，满足双电源配置的多
需求；
3、开关采用智能电路控制，自动检测电源状态，自动切换电源；
4、可以根据实际应用需求设计布线，调节电源电压，确保电源的正
常运行；
5、有高低电压继电器输出，可通过智能控制确保安全性和稳定性；
6、独特的定位系统，可精确定位电源切换状态；
7、抗干扰能力强，可抗全局干扰，保护电源性能；
8、独立系统采用低功耗芯片，可有效降低耗电；。
