双电源转换开关的选择及应用绝对

双电源自动切换开关作用及如何选择双电源自动切换开关？双电源切换开关就是因故停电自动切换到另外一个电源的开关，一般双电源切换开关是广泛应用于高层建筑、机房、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。

什么双电源自动切换开关？双电源自动切换开关指的是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。

系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电），使设备仍能正常运行。

最常见的是电梯、消防、监控上、照明等。

双电源自动切换开关的功能特点两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性，采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩），具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上，机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高。

双电源自动切换开关具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能,自动转换参数可在外部自由设定，有操作电机智能保护功能，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态，留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置，电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸，在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。

双电源自动切换开关正常工作条件（1）周围空气温度：周围空气温度上限+40℃，周围空气温度下限-5℃，周围空气温度24h的平均值不超过+35℃。

供配电系统中的双电源自动转换开关的应用摘要:按照美国国家标准中的概念，ATSE一般包括CB级和Pc级两种。

CB级一般是指带有大电流脱扣器的ATSE，其主触头可以连接并用来切断短路电压，而目前美国市场上的CB级ATSE大多使用断路器作为主触头的。

PC级是指一种可以连接、负载，而不是用来切断或短路电压的ATSE，开关电源本身一般是负载式（隔离）开关电源。

近几年，由于中国的ASTE市场发展迅速扩大，生产商（尤其是制造CB级企业）数量迅速增多，产品特性与产品质量之间的巨大差异，给设计、使用单位的选择带来了一定障碍;更因为对ATSE设计的选择错误，给国家财产带来了巨大经济损失。

关键词：供配电系统；双电源自动转换开关；应用引言双电源自动转换开关是一种由微处理器进行监测、控制的开关装置，当指定的正常电路供电突然中断时，转换开关（TSE）迅速切换至备用电路，以保证负载端持续稳定的工作，降低因断电造成不必要的损失。

随着时代的进步，双电源自动转换开关的应用越来越广，许多重要场所、重要设备都需要24小时不间断供电，如银行、医院、学校、政府重要建筑、消防、电梯、监控、通信基站设备等。

在日常生活中，像手机、广播、电子产品等产生的各种信号，增加了电磁环境的复杂度，对双电源自动转换开关的质量提出更高的要求。

一、工作原理ATSE通常由以下三个部分构成:开关电源本身、动态机构和继电器。

而PC级与CB级ATSE的控制器结构和操作原理基本上是一样的。

但它们之间最大的不同点主要集中在控制器本身上。

ATSE品质的高低、稳定性好坏，也体现在开关电源生活本身上。

其主要工作原理是，可以使用传感器立即监测双向电源的状态，检测点通常位于ATSE开关电源的前面。

当开始工作的电源电路出现故障（通常为失压、欠压、断相或频繁出错）时，控制器在收到命令后发送动态命令，ATSE操作机构将开关电源本身（电源断路器或负载开关）的动态手柄推至备用电源电路，以确保负载端不间断供电。

双电源自动转换开关的选型双电源自动转换开关（英文简称为ATSE）在现今的工作中已经发挥着越来越重要的作用，特别是在一些用电场所。

通常情况下，双电源自动切换开关通过一个备用电源，来保证在常用电源出问题后，依然你能够正常使用，具有十分好的可靠性和应急性，从而广受欢迎。

可是一些客户在选购时存在误差，仅关注其额定电流和级数，而对决定双电源自动转换开关工作特性的关键指标：转换条件、使用类别和转换时间未加注意。

所以很有必要介绍下其基本参数，从而帮助选购。

要正确选择双电源自动转换开关的首要条件，就必需明确以下几点参数：额定工作电压Ue、额定工作电流Ie、频率、相数、额定限制短路电流、转换条件、使用类别、转换时间等。

额定工作电压、频率、电流和相数这些参数仅仅表明双电源自动转换开关满足作为“导体”最基本的要求，其必需能够满足所在地的电压、频率、电流和相数要求，一般电气工程师已经很熟悉。

注：电压、频率、相数通常由双电源自动转换开关所在位置的相应参数决定。

额定电流按照《IEC62091固定式消防泵控制器》标准规定，用于消防泵的ATSE，额定电流不得低于电机额定电流的115%，从安全的角度考虑，建议ATSE的额定电流统一采用负荷电流的125%（新民规也建议为125%）。

转换条件我们需要ATSE的目的，就是需要在“特定”的条件下ATSE能够自动可靠的转换。

这个“特定条件”就是ATSE的转换条件，或转换前提，是选择ATSE首要考虑要素。

1 、如果常用电源没有故障，双电源自动转换开关就不能够转换。

这是许多用户（甚至厂家）都忽视的问题。

双电源自动转换开关的控制器必需能够识别各种电压的瞬间波动，包括非电源故障的短时失压。

例如，变电室低压配电母联开关切换属于正常的电源中断，不应该将母联开关切换时的断电判定为电源故障，需要能够判定这种“正常”的断电。

控制器必须通过EMC试验，不能够在外部电磁干扰下误动作。

注：转换条件由控制器的功能决定，对电源故障的判断方式（包括故障类型的识别）是控制器的核心技术，一般产品资料是不会介绍的，完全看制造商的研发水平和行业经验，需要设计师了解产品的判断机理。

电网双电源自动切换的选用摘要：本文基于电网双电源供电的产生背景和实施价值，对电网双电源系统建设的必要性及其设计要点作简要的分析与介绍，结合电网双电源日常运行实践，对双电源自动转换开关的发生机理和实施技术关键点作一定的讨论与阐述，参考当下电网双电源自动开关应用的实际，着重对双电源自动切换开关选择的原则和方法以及应用的方式做详细的探讨，旨在为现实的理论和实践发展提供借鉴与参考。

关键词：电网双电源；自动切换开关；应用在传统的电网供电运营过程中，往往通过单一电路系统承载着区域内全站的电力供应负荷，一旦设备和线路出现故障，就极易造成全站的失压，因而已经难以高效满足当下社会经济发展对于电力供应的高需求和高要求。

特别是在分布式能源逐步实现并网现代化发展趋势中，单电源供应的可靠性和稳定性极难得到有效的保证，因此，为了提升电网的供电能力，通过新建一路电路系统，实现供电负荷在主电源和备用电源系统间的灵活适应性转换承担，从而达到停电等事故发生率和持续时间全面降低的现代化发展目的。

1、电网双电源的系统的必要性及其设计要点在现实的社会运行发展过程中，停电不仅会造成生产、生活品质与效率的低下，还会带来人身安全的威胁及财产的损失。

而利用电网双电源由两个变电站或由一个有着多台独立运行变压器组成的变电站通过两个独立的供电线路承担着相同区域的供电负荷，从而实现在一个电源发生故障时，供电依旧能够稳定维持的更加坚强、可靠电网结构构建，能够极大减少停电的发生频率和延续时间，进而有效提升了供电系统对于社会经济生活的全面安全和质量保障水平。

而在实现有效双电源供电的现实应用中，便需要通过双电源切换系统来达到常用电源和备用电源之间的灵活替换，即当常用电源突然出现故障（失压、过压、欠压、频率偏差等）或停电时，双电源转换系统能够自动投入到备用电源，使负载设备可以正常运行[1]。

最初利用接触器建立的双电源转换系统不仅接线复杂、容易出错，而且在时效性和灵敏性上不具现实适用性。

双电源转换开关的选用（三）一、概述：自动转换开关电器，即ATSE(Automatic Transfer Switching Equipment)。

主要适用于交流不超过1000V 或直流不超过1500V 的紧急供电系统，用于两路电源切换，以确保重要负荷（一、二级用电负荷）连续安全、可靠运行。

ATSE 常常应用在重要用电场所，至少是二级负荷用户，其产品的可靠性尤为重要。

转换一旦失败，其后果是很严重的。

目前在工程设计中双电源自动切换开关电器（ATSE）的应用越来越广泛，对产品的正确认识，合理选择，合理使用也变得越来越重要。

下面笔者就此类问题谈几点认识和体会，希望对同行们的设计有所帮助。

二、ATSE 的定义和分类：1、定义：根据GB/T14048.11-2002《自动转换开关电器》的定义，ATSE 是由一个（或几个）转换开关电器和其他必需的电器组成，用于监测电源电路，并将一个或多个负载电路从一个电源转至另一个电源的电器。

2、分类：根据GB/T14048.11-2002 标准规定，自动转换开关电器可分为PC 级和CB 级两个级别。

PC 级：能够接通、承载、但不用于分断短路电流的ATSE。

CB 级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

3、目前在本地市场上这两种级别的产品很多，CB 级产品有：常熟开关厂的CA1 系列，天津万高的WATSNB 系列，深圳森先的SEQ 系列，天津百利的TQ30 系列等；PC 级产品有：扬州新菱的XLS9 系列，常熟开关厂的CAP1 系列，天津万高的WATSG 系列，深圳森先WE/WN 系列，深圳泰永TBBQ3 系列，南京亚派APEQ2 系列，无锡韩光WHK 系列，溯高美SMVE/ATYS，天津百利的TQ40P 系列等。

三、ATSE 的结构形式：无论什么型式的ATSE，从结构看都是由三部分构成：开关本体（或者称为主触头开关）、传动机构（包括驱动机构和传动机构）、控制器。

双电源自动切换开关的选型及极数选择双电源自动切换开关（简称双电源）在不允许断电的重要供电场所已经发挥着越来越重要的作用。

产品对两路电源(常用电源和备用电源)的相电压同时检测，当常用电源出现异常可实现备用电源的自动/手动转换，具有十分好的可靠性和应急性，从而广受欢迎。

可是一些客户在选购时存在误差，仅关注产品额定电流和使用极数，而对决定双电源自动切换开关工作特性的关键指标：使用类别、转换条件和转换时间未加注意。

为了帮助客户正确选购，下面就双电源选型时的关键指标做如下介绍：要正确选择双电源自动切换开关，就必需明确以下几点参数：一、额定工作电压、额定工作电流、频率、相数二、转换条件三、转换时间、使用类别一、额定工作电压、频率、电流和相数以上参数是双电源自动切换开关满足作为“导体”最基本的要求，其必需能够满足所在工作场所要求，一般电气工程师对该类参数已经很熟悉。

注：按照《IEC62091固定式消防泵控制器》标准关于额定电流的规定，用于消防泵的双电源，额定电流不得低于电机额定电流的115%，从安全的角度考虑，建议双电源的额定电流采用负荷电流的125%。

二、转换条件我们需要双电源的目的，就是需要在“特定”的情况下完成双电源的自动可靠转换。

这个“特定条件”就是双电源的转换前提，或转换条件，是选择双电源首要考虑要素。

A. 电源故障状况下转换由于电源故障种类很多，所以需要明确哪些故障情况下必需转换。

因为用户需求的复杂性，一般供应商都提供多种功能的控制器，所以，设计时必需根据负载对电源质量的要求明确注明转换条件，否则，因为业主对双电源了解不多以及双电源自动转换开关市场供应的混乱，导致最后使用的产品往往就只能够在完全失电一种条件下才能够转换，而其它电源故障（包括缺相、过欠电压等）不会转换，失去转换的意义。

注：因为双电源自动转换开关的功能还没有标准化，设计仅标注产品型号，并不能够保证用户了解所选型号的转换条件，导致实际选用的产品与设计要求相差较大，建议设计注明转换条件。

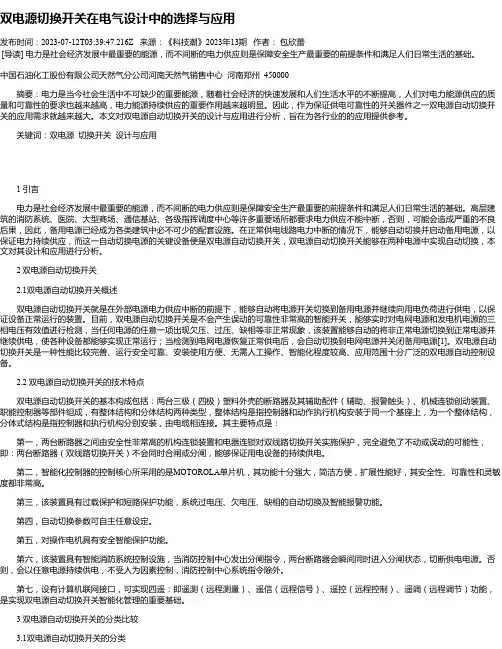

双电源切换开关在电气设计中的选择与应用发布时间：2023-07-12T03:39:47.216Z 来源：《科技潮》2023年13期作者：包欣蕾[导读] 电力是社会经济发展中最重要的能源，而不间断的电力供应则是保障安全生产最重要的前提条件和满足人们日常生活的基础。

中国石油化工股份有限公司天然气分公司河南天然气销售中心河南郑州 450000摘要：电力是当今社会生活中不可缺少的重要能源，随着社会经济的快速发展和人们生活水平的不断提高，人们对电力能源供应的质量和可靠性的要求也越来越高，电力能源持续供应的重要作用越来越明显。

因此，作为保证供电可靠性的开关器件之一双电源自动切换开关的应用需求就越来越大。

本文对双电源自动切换开关的设计与应用进行分析，旨在为各行业的的应用提供参考。

关键词：双电源切换开关设计与应用1 引言电力是社会经济发展中最重要的能源，而不间断的电力供应则是保障安全生产最重要的前提条件和满足人们日常生活的基础。

高层建筑的消防系统、医院、大型商场、通信基站、各级指挥调度中心等许多重要场所都要求电力供应不能中断，否则，可能会造成严重的不良后果，因此，备用电源已经成为各类建筑中必不可少的配套设施。

在正常供电线路电力中断的情况下，能够自动切换并启动备用电源，以保证电力持续供应，而这一自动切换电源的关键设备便是双电源自动切换开关，双电源自动切换开关能够在两种电源中实现自动切换，本文对其设计和应用进行分析。

2 双电源自动切换开关2.1双电源自动切换开关概述双电源自动切换开关就是在外部电源电力供应中断的前提下，能够自动将电源开关切换到备用电源并继续向用电负荷进行供电，以保证设备正常运行的装置。

目前，双电源自动切换开关是不会产生误动的可靠性非常高的智能开关，能够实时对电网电源和发电机电源的三相电压有效值进行检测，当任何电源的任意一项出现欠压、过压、缺相等非正常现象，该装置能够自动的将非正常电源切换到正常电源并继续供电，使各种设备都能够实现正常运行；当检测到电网电源恢复正常供电后，会自动切换到电网电源并关闭备用电源[1]。

双电源转换开关(ATSE)的选择和设计问题分析摘要：近年电气专业新规范频频推出，新技术发展愈来愈快，对供电的可靠性要求也越来越高，本文通过对双电源转换开关（ATSE）的选择及在电气设计中的常见问题进行了较深入的分析,指出了双电源目前存在的问题,并提出了具体建议和改进办法,对建筑电气中双电源的选型和设计具有借鉴作用。

关键词：ATSE的概念分类；CB级；PC级；ATSE的合理选择；设计缺陷和分析1引言双电源转换开关(ATSE)的作用主要是用于电网系统中网电与网电或网电与发电机等备用电源启动切换的装置，可使电源连续源供电，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，能够保证负载用电的连续性。

双电源自动转换开关(ATSE)在消防负荷上的作用尤为重要，是决定消防系统能够正常运行的一个重要因素。

随着近年来技术长足发展，设计要求也越来越高，在双电源开关(ATSE)的电气设计上，还存在一些问题值得探讨和研究。

2自动转换开关（ATSE）的概念及分类2.1自动转换开关(ATSE)的定义和构成以GB/T14048.11-2016《低压开关设备和控制设备》对自动转换开关的定义为：自动转换开关电器（ATSE）是由必需的电器和一个（或几个）转换开关电器组成，并将单个或若干个负载电路从一个电源自动转换至另一个电源用于监测电源电路的电器。

自动转换开关（ATSE）一般包括通过进线端相连的控制器和开关本体。

在电源的工作状况中，一旦控制器监测到电源发生故障时，控制器立即发出动作命令。

双电源转换开关(ATSE)本体的功能则是带着负载完成从一个电源至另一个电源的自动转换。

开关本体又分为CB级和PC级，CB级开关本体主要由两个相同的断路器和机械连锁操作机构组成；PC级开关本体有两种结构形式，一种是由两个相同的隔离开关或负荷开关和机械连锁操作机构组成，另一种是整体式专用PC级自动转换开关，整个开关（包括触头材料、压力、分离速度、灭弧机构、传动机构等）都是独立重新设计的。

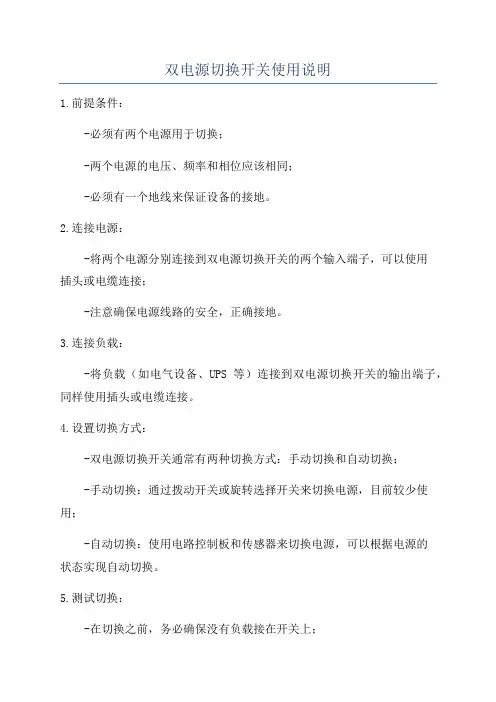

双电源切换开关使用说明1.前提条件：-必须有两个电源用于切换；-两个电源的电压、频率和相位应该相同；-必须有一个地线来保证设备的接地。

2.连接电源：-将两个电源分别连接到双电源切换开关的两个输入端子，可以使用插头或电缆连接；-注意确保电源线路的安全，正确接地。

3.连接负载：-将负载（如电气设备、UPS等）连接到双电源切换开关的输出端子，同样使用插头或电缆连接。

4.设置切换方式：-双电源切换开关通常有两种切换方式：手动切换和自动切换；-手动切换：通过拨动开关或旋转选择开关来切换电源，目前较少使用；-自动切换：使用电路控制板和传感器来切换电源，可以根据电源的状态实现自动切换。

5.测试切换：-在切换之前，务必确保没有负载接在开关上；-测试各个电源的输出电压、频率和相位是否正常；-如果是手动切换方式，先将切换开关置于中间位置，然后依次测试每个电源的输出；-如果是自动切换方式，可以按照操作手册上的步骤进行测试；-确保切换过程中不会造成电压的中断，以免影响负载设备的正常运行。

6.切换电源：-如果是手动切换方式，将切换选择开关置于需要的电源位置；-如果是自动切换方式，可以按需设置切换策略，如优先选择备用电源或正常电源故障时切换。

7.监控和报警：-部分双电源切换开关带有电源状态监控和报警功能，可以通过显示屏或报警灯等方式监控电源的状态；-在切换过程中，如果发生了电源故障或其他异常情况，开关会自动报警，提醒操作人员进行修复。

8.维护和保养：-定期检查双电源切换开关的连接器、接线端子和开关部件是否松动或脱落；-定期检查电源和负载的工作状态，确保它们的正常运行；-定期清洁设备，防止灰尘和杂物积聚；双电源切换开关一般都有详细的使用说明书，用户在操作时应仔细阅读说明，并按照说明进行操作，以确保正常使用并避免故障和安全事故的发生。

此外，用户也应具备一定的电气知识和操作技能，以保证操作的准确性和安全性。

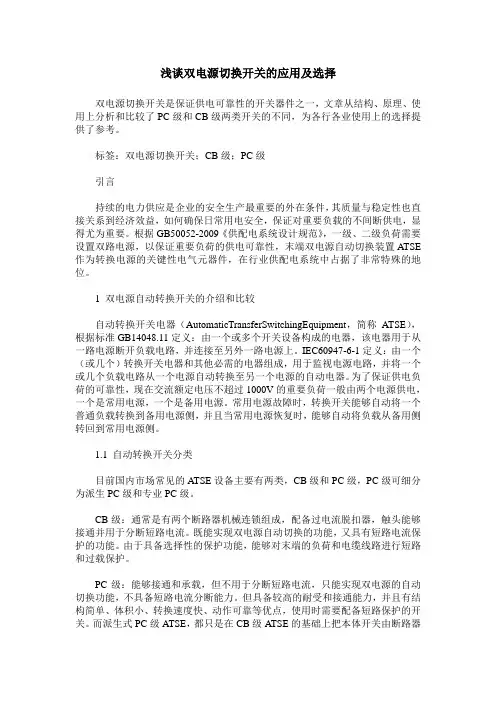

浅谈双电源切换开关的应用及选择双电源切换开关是保证供电可靠性的开关器件之一，文章从结构、原理、使用上分析和比较了PC级和CB级两类开关的不同，为各行各业使用上的选择提供了参考。

标签：双电源切换开关；CB级；PC级引言持续的电力供应是企业的安全生产最重要的外在条件，其质量与稳定性也直接关系到经济效益，如何确保日常用电安全，保证对重要负载的不间断供电，显得尤为重要。

根据GB50052-2009《供配电系统设计规范》，一级、二级负荷需要设置双路电源，以保证重要负荷的供电可靠性，末端双电源自动切换装置ATSE 作为转换电源的关键性电气元器件，在行业供配电系统中占据了非常特殊的地位。

1 双电源自动转换开关的介绍和比较自动转换开关电器（AutomaticTransferSwitchingEquipment，简称ATSE），根据标准GB14048.11定义：由一个或多个开关设备构成的电器，该电器用于从一路电源断开负载电路，并连接至另外一路电源上。

IEC60947-6-1定义：由一个（或几个）转换开关电器和其他必需的电器组成，用于监视电源电路，并将一个或几个负载电路从一个电源自动转换至另一个电源的自动电器。

为了保证供电负荷的可靠性，现在交流额定电压不超过1000V的重要负荷一般由两个电源供电，一个是常用电源，一个是备用电源。

常用电源故障时，转换开关能够自动将一个普通负载转换到备用电源侧，并且当常用电源恢复时，能够自动将负载从备用侧转回到常用电源侧。

1.1 自动转换开关分类目前国内市场常见的ATSE设备主要有两类，CB级和PC级，PC级可细分为派生PC级和专业PC级。

CB级：通常是有两个断路器机械连锁组成，配备过电流脱扣器，触头能够接通并用于分断短路电流。

既能实现双电源自动切换的功能，又具有短路电流保护的功能。

由于具备选择性的保护功能，能够对末端的负荷和电缆线路进行短路和过载保护。

PC级：能够接通和承载，但不用于分断短路电流，只能实现双电源的自动切换功能，不具备短路电流分断能力。

双电源自动转换开关常识符合标准IE60947-6-1：1998（版）《低压开关设备和控制设备第六部份、自动转换开关电器》《低压开关设备和控制设备、自动转换开关电器》名词术语双电源自动转换开关（ATSE）分为CB级和PC级两个级别。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

PC级：能够接通、承载，但不用于分断短路电流的ATSE。

使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=。

使用类别：AC-31B，适用无感或微感负载，接通与分断电流为,cosφ=。

双电源自动转换开关的选择与使用当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。

按转换时间选择和使用ATS1? 根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。

当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。

2? 对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。

为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤），安全照明≤。

3? 当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。

四极型ATS的选择与使用⑴⑵带漏电保护的双电源转换开关应采用四极型开关。

两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。

⑶两种不同接地系统间的电源转换开关应采用四极型开关。

供配电电气设计选型系统接地型式目录1.系统接地型式2.常用低压电器的计算3.框架、塑壳、微断选择4.双电源切换开关选择5.电动机起动方案6.无功补偿方案选型7.防雷接地8.弧光保护、火灾报警、智能仪表供配电电气设计选型双电源切换开关根据IEC-60947-6国际标准规定，自动转换开关电器可分为PC级或CB级两个级别：PC级：能够接通、承载，但不用于分断短路电流的ATSE。

本体只能作为自动转换开关使用，不具备过载和短路以及其它保护功能。

常见的结构形式有接触器式、负荷开关式、单刀双投式。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

本体作为自动转换开关使用外，还具备过载、短路以及其它保护功能，从而实现对负载的两段或三段及其它保护功能。

执行元件通常为两台断路器。

ATS 的使用类别–电器使用类别，是根据电器使用环境的负载类型确定，对于ATSE ，主要考核指标是额定接通与分断能力要求和电气与机械操作性能要求。

在GB/T14048.11-2008中的表1规定了ATSE 的标准使用类别。

–从表中可以看到，AC 类从31、32、33i 到33，负载类型越来越复杂，负载性质越来越恶虐。

从典型用途来说，除了35、36类特殊负载，AC-33类别基本上包括了民用及工业绝大部分用途，这就是XDQ3为什么一定要达到AC-33的原因。

至于尾缀“A”和“B”，就是频繁操作（“A 操作”）和不频繁操作（“B 操作”）的区别。

使用类别双电源转换开关选型–计算实例：接上例，本项目中有30kW一用一备室外消火栓泵，如右图。

电机额定电流为57.6A，起动电流为414.7A，控制箱处短路电流12kA。

请为该消火栓泵选择双电源装置。

计算实例双电源转换开关选型–解：考虑负载为消防泵，在该项目中属“一级负荷”，供电可靠性要求极高，此处选择PC级转换开关。

由于上级电源为市电与发电机，装置极数应为4极。

–In≥1.25Ic=1.25×57.6A=72A，In取80A。

浅谈自动转换开关的选择和应用摘要：自动转换开关电器，即ATSE(Automatic Transfer Switching Equipment)，是主要适用于交流50Hz不超过1000V的应急供电系统，用于两路电源切换，在转换电源期间不中断向负载供电的低压电器产品。

作为目前在建筑电气工程设计经常采用的配电设备之一，ATSE的设计与选用直接关系到整个配电系统的可靠性和安全性。

关键词：自动转换开关电器；两路电源切换；ATSE；可靠性；安全性引言由于CB级和PC级双电源自动转换开关广泛运用于低压配电系统中，为更合理的在两者之中做出选择，以达到使用合理、节省成本的目的，在这里谈谈CB级和PC级自动转换开关在设计应用的选择和应用。

1.CB级和PC级自动转换开关的区别1.1CB级能够接通并用于分断短路电流，PC级能够接通和承载但不用于分断短路电流。

1.2.CB级由两个断路器作为电流分断单元，并配备电流脱扣器，具备一定的保护能力，断路器的接通／分断能力比继电器高很多，PC级采用了弹簧储能、瞬时释放的加速机构，能快速接通、分断电路或进行电路的转换，产品操作性能可靠。

1.3.CB级是由两个断路器、电动机、机械连锁等配件组成，切换时间1000毫秒-2500毫秒。

相对PC的价格更低一点，适合切换时间要求不是很高的场所。

PC级是由电磁驱动切换迅速，切换时间为120毫秒-250毫秒，具有灭弧室，体积小。

1.4CB级一般选择银钨、银碳化钨材料等触头材料，由于备用触头经常暴露于空气中，经空气的氧化其表面易形成一种物质，此种物质阻碍导电且不易消除。

PC级则采取措施避免了此种备用触头投入使用时PC触头温升增高造成开关烧毁甚至爆炸的安全隐患。

2.CB级和PC级双电源自动转换开关整定电流选用2.1.当采用PC级自动转换开关时，应能耐受回路的预期短路电流，且转换开关的额定电流不应小于回路计算电流的1.25倍。

2.2.当采用CB级自动转换开关为消防负荷供电时，应采用仅具短路保护的断路器组成的自动转换开关，其保护选择性应与上下级保护电器相配合。

耀亮双电源的功能作用及应用
耀亮双电源开关的作用：
作为执行元件，配以单片机为核心的自动控制器和带机电联锁的控制机构，是一种性能完善、安全可靠、自动化程度高、使用范围广的双电源开关。

产品适用于交流50/60Hz、690V及以下，额定电流自6A至1250A及以下的两路电源(常用电源N和备用电源或发电机电源R)的供电系统中，因一路电源发生故障(停电、欠压、过压、断相、频率偏移)而进行电源之间的自动切换，以保证供电的可靠性和安全性。

耀亮双电源开关的功能：
两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性。

该机构已获国家专利产品。

★智能化控制器采用单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高。

★具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能。

★自动转换参数可在外部自由设定。

★具有操作电机智能保护功能。

★本装置带有消防控制电路，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态。

★留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。

耀亮双电源的应用：
广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所，实现无人值守连续供电。

如何合理选择双电源自动转换开关技术作者：林善泉来源：《西部论丛》2019年第28期摘要：随着经济的高速发展，对电力的供电可靠性及安全性、方便性提出了更高的要求。

双电源自动转换开关在实际运用中也就越来越普遍了。

在实际设计中，我发现有些设计图纸为CB级自动转换开关，有些又设计为PC级自动转换开关，到底哪一类的自动转换开关更可靠，更合理呢？根据这个问题，我浅谈自己的见解和体会。

关键词：双电源转换;自动转换技术;合理选择在设计的过程中，经常会遇到一级负荷或二级负荷电源的设计。

根据设计规范，一、二级负荷需要双电源或双回路供电，实现不同电源之间如何切换，这就不可避免地会使用到双电源切换开关，如何合理选择双电源自动转换开关技术是本文讨论的重点。

一、双电源自动转换开关的定义和作用双电源自动转换开关电器简称为ATSE，是Automatictransfer switching equipment的缩写。

ATSE主要用在紧急供电系统，将负载电路从一个电源自动转换至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。

因此，ATSE常常应用在重要用电场所，其产品可靠性尤为重要。

转换一旦失败将会造成以下二种危害之一，其电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的，这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。

因此，双电源自动转换开关电器的生产、使用必须列为重点产品加以限制与规范。

在设计过程中，就要先期避免设计不合理的设计方案。

ATSE一般由两部分组成，即开关本体和控制器。

而开关本体又有PC级（整体式）与CB 级（断路器）之分。

其中PC级能够接通、承载，但不用于分断短路电流的ATSE。

而CB级是指配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，图1是典型ATSE应用电路。

广东建材２００６年第４期１概述自动转换开关电器简称为ＡＴＳＥ，是Ａｕｔｏｍａｔｉｃ－ｔｒａｎｓｆｅｒｓｗｉｔｃｈｉｎｇｅｑｕｉｐｍｅｎｔ的缩写。

它由一个（或几个）转换开关电器和其它必需的电器（转换控制器）组成，用于监测电源电路、并能将一个或几个负载电路从一个电源转换至另一个电源。

作为消防负荷和其它重要负荷的末端互投装置，ＡＴＳＥ在工程中得到了广泛的应用，正确合理的选择ＡＴＳＥ可确保重要负荷的可靠供电，ＡＴＳＥ在重要负荷的供电系统中是不可缺少的。

ＡＴＳＥ一般由两部分组成：开关本体＋控制器。

而开关本体又有ＰＣ级（整体式）与ＣＢ级（断路器）之分。

ＰＣ级：能够接通、承载、但不用于分断短路电流的ＡＴＳＥ。

ＣＢ级：配备过电流脱扣器的ＡＴＳＥ，它的主触头能够接通并用于分断短路电流。

控制器主要用来检测被监测电源（两路）的工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，控制器与开关本体进线端相连。

国内市场用于两路电源转换的电器产品目前有四类。

第一类．是由接触器组成的ＡＴＳＥ；第二类是由断路器组成的ＡＴＳＥ；第三类用电动负荷开关（符合ＧＢｌ４０４８３标准）完成两路电源转换的产品，第四类为ＰＣ级（一体式）ＡＴＳＥ。

两接触器型转换开关为第一代，是我国最早生产的双电源转换开关，它由两台接触器搭接而成，这种装置因机械联锁不可靠、耗电大等缺点，工程中越来越少采用。

两断路器式转换开关为第二代，就是我国国家标准和ＩＥＣ标准中提到的ＣＢ级ＡＴＳＥ。

它由两断路器改造而成，另配机械联锁装置，具有短路或过电流保护功能。

但是机械联锁不可靠。

励磁式专用转化开关为第三代，它由励磁式接触器外加控制器构成一个整体，机械联锁可靠，由电磁线圈产生吸引力来驱动开关转换，速度快。

电动式专用转换开关为第四代，是ＰＣ级ＡＴＳＥ。

其主体为负荷隔离开关，为机电一体式开关电器。

双电源自动转换开关(ATSE)的选用及应用研究摘要：通过现行制造和设计规范的要求，结合市场现状和应用场景，探讨双电源自动转换开关（ATSE）的选型及应用要点。

关键词：转换开关电器（TSE）、自动转换开关（ATSE）、PC级、使用类别、转换时间、控制器、设计位置、市场现状。

Wuhuizhou(Shanghai Lujiazui Financial and Trade Zone Development Co., Ltd., Shanghai, 200123)Abstract: According to the requirements of current manufacturing and design specifications, combined with the current market situation and application scenarios, this paper discusses the selection and application points of dual power automatic transfer switch (ATSE).Key words: transfer switching equipment (TSE), automatic transfer switch (ATSE), PC level, use category, transfer time, controller,design location, market status.引言自动转换开关（ATSE）作为民用项目里最重要的元器件之一，肩负着项目中的消防负荷、重要负荷的保障任务，一直是各元器件设备商的必争之地，因此出现了滥用ATSE的现象，标书中也出现了很多屏蔽竞争品牌的技术要求。

本文将通过现行制造和设计规范的要求，结合市场现状和应用场景，探讨双电源自动转换开关的选型及应用要点。

浅谈TSE的选择应用双电源转换开关电器（TSE）的相关国际标准IEC60947-6-1和国家标准GB/T14048. 11已经相继颁布和执行。

目前从设计到施工单位的有关人员都知道了要以转换开关标准来要求和约束TSE的选择和使用。

但考虑到很多实际工程和负载的特殊性，仅满足国家标准的TSE并不一定都能满足施工要求，本文结合实际工程中的应用加以分析。

结合一些实际工程和负载的具体情况，在此通过列举几项实际工程中常遇到的问题，对TSE的选用加以论述。

【分断能力—短路耐受容量】在供电系统中，短路电流是不可避免的，所以选择电气开关时，必须考虑短路电流及其影响。

众所周知，对于断路器这种有保护功能的开关来说，选择时除了考虑额定电流，还要考虑短路分断容量，也就是说在发生短路故障时，断路器有多大的能力来克服短路电流带来的动能、热能的急剧变化，完成回路的分断。

这就是断路器的“额定短路分断容量”，也就是分断能力。

对于PC级的ATS、负荷开关、隔离开关、交流接触器等不具备保护功能的开关来说，发生短路故障时，这些开关只能承受着，直到起保护作用的断路器、熔断器动作切除短路电流。

所以这些自身没有保护功能的开关在选择时，不但要考虑其额定电流值，还应该考虑分断能力。

从定义和相关国家标准来说，短路耐受容量是包含了“耐受时间”和“耐受电流”这两个概念，也就是在多长的时间范围内可以承受多大的短路电流。

我们知道导体通过电流时是要发热的，不考虑电流变化带来的电磁影响（动稳定性），一般将开关烧坏的主要是热能。

我们知道，导体通电发热量与流过导体的电流平方和时间成正比，对导体作用的电流越大，时间越长，产生的热能就越多。

如果我们要提高开关耐受短路电流I值，我们只能提高开关的熔点，或者缩短作用时间t。

从理论上讲，提高开关的熔点也就是选择高熔点的金属（例如金、钨、硅合金等）做触头，增大开关和触头尺寸（便于降低电阻和散热），但这会增加开关的成本和增大开关的尺寸，而且高熔点合金技术为国外各公司所保密，所以实现起来并不容易。
