例析物理竞赛中纯电阻电路的简化和等效变换
李进
山东省邹平县第一中学
计算一个电路的电阻，通常从欧姆定律出发，分析电路的串并联关系。实际电路中，电阻的联接千变万化，我们需要运用各种方法，通过等效变换将复杂电路转换成简单直观的串并联电路。本节主要介绍几种常用的计算复杂电路等效电阻的方法。
1、等势节点的断接法
在一个复杂电路中，如果能找到一些完全对称的点（以两端连线为对称轴），那么可以将接在等电势节点间的导线或电阻或不含电源的支路断开（即去掉），也可以用导线或电阻或不含电源的支路将等电势节点连接起来，且不影响电路的等效性。
这种方法的关键在于找到等势点，然后分析元件间的串并联关系。常用于由等值电阻组成的结构对称的电路。
【例题1】在图8-4甲所示的电路中，R1 = R2 = R3 = R4 = R5 = R ，试求A、B两端的等效电阻RAB 。
模型分析：这是一个基本的等势缩点的事例，用到的是物理常识是：导线是等势体，用导线相连的点可以缩为一点。将图8-4甲图中的A、D缩为一点A后，成为图8-4乙图。
答案：RAB = 83R 。
【例题2】在图8-5甲所示的电路中，R1 = 1Ω ，R2 = 4Ω ，R3 = 3Ω ，R4 = 12Ω ，,.
R5 = 10Ω ，试求A、B两端的等效电阻RAB 。
模型分析：这就是所谓的桥式电路，这里先介绍简单的情形：将A、B两端接入电源，并假设R5不存在，C、D两点的电势相等。
因此，将C、D缩为一点C后，电路等效为图8-5乙
对于图8-5的乙图，求RAB是非常容易的。事实上，只要满足21RR=43RR的关系，该桥式电路平衡。
答案：RAB = 415Ω 。
【例题3】在如图所示的有限网络中，每一小段导体的电阻均为R ，试求A、B两点之间的等效电阻RAB 。
【例题4】用导线连接成如图所示的框架，ABCD是正四面体，每段导线的电阻都是1。求AB间的总电阻。 A
电阻电路的超节点分析方法
电阻电路是电路中最基本、最简单的一种电路，是电子电路学习的基础。在电路分析中，超节点分析方法可以有效地简化计算过程，提高求解效率。本文将介绍电阻电路的超节点分析方法及其应用。
一、超节点分析方法的基本原理
超节点分析方法是基于电路中的电压节点和电流节点之间的关系来进行电路分析的一种方法。在超节点分析中，将两个或多个相邻的节点视为一个整体，以简化分析过程。通过建立超节点方程，可以有效地解决电路中复杂的节点关系。
二、超节点分析方法的应用步骤
1. 确定超节点
在电路中，通过观察节点间的电压关系，可以确定是否可以将相邻节点合并为一个超节点。当两个节点之间仅有电阻连接，没有电压源或电流源连接时，可以将这两个节点合并为一个超节点。
2. 建立超节点方程
将电路中的超节点与其他节点连接的支路按照电流的正方向标记，建立超节点方程。根据基尔霍夫定律，可以得到超节点方程的表达式。
3. 解超节点方程
通过求解超节点方程，可以得到未知电流或电压的值。可以利用代数法、矩阵法、节点电压法等方法进行求解。 4. 检验结果
对求解得到的电流或电压进行检验，确保计算的准确性。可以通过比较电流或电压源的功率来进行检验。
三、示例分析
为了更好地理解超节点分析方法的具体应用，以下以一个电阻电路的例子进行分析。
假设有一个由3个电阻连接的电路，其中两个电阻连接的节点可以合并为一个超节点。电路连接如下图所示：
+---R1---+
| |
V1 | |
+---R2---+---R3---+
|
GND
根据电路示意图可以确定一个超节点，节点A和B合并为超节点。
建立超节点方程：
(V1 - VA) / R1 + (VA - VB) / R2 + VB / R3 = 0
解超节点方程，求得VA和VB的值。 检验结果，计算电压源V1的功率和电阻R1、R2、R3上的电流是否满足功率守恒定律。
简单电路电流与电阻的关系
电流和电阻是电路中最基本的两个物理量，它们之间存在着密切的关系。在电路中，电流是指电荷在单位时间内通过导体的数量，而电阻则是指电路中导体对电流的阻碍程度。下面我们将从不同角度来探讨电流与电阻的关系。
1.欧姆定律揭示电流与电阻之间的关系
欧姆定律是电学中最基本的定律之一，它揭示了电流与电阻之间的关系。欧姆定律的表述为：在恒定温度下，电路中通过电阻的电流与电阻成正比，与电压成反比。即I=U/R，其中I为电流，U为电压，R为电阻。这个公式告诉我们，电阻越大，电流就越小；电阻越小，电流就越大。这是因为电阻对电流的限制作用，阻碍了电流的流动。
2.电流和电阻的关系对电路的影响
电路中的电流和电阻之间的关系对电路的性能有着重要的影响。在电路中，电流的大小决定了电路的功率，而电阻的大小则决定了电路的效率。当电路中的电流增大时，会导致电阻发热，从而影响电路的效率。因此，在设计电路时，需要考虑电流和电阻之间的平衡，以保证电路的稳定性和效率。
3.电阻的种类和影响
在电路中，电阻有多种类型，包括固定电阻、可变电阻、电感电阻、电容电阻等。每种电阻都有不同的特点和应用场景。例如，固定电阻常用于稳定电路的电阻值，而可变电阻则可以根据需要调节电路的电阻值。电感电阻和电容电阻则可以用于滤波和降噪等应用。不同类型的电阻对电路的性能和效率都有着不同的影响。
4.电路中电流和电阻的测量
电流和电阻是电路中最基本的物理量，测量它们的值对于电路的设计和维护都非常重要。在电路中，电流可以通过电流表或万用表来测量，而电阻则可以通过万用表或电阻表来测量。在测量电流和电阻时，需要注意测量工具的精度和测量范围，以确保测量结果的准确性。
总之，电流和电阻是电路中最基本的物理量，它们之间存在着密切的关系。了解电流和电阻的关系对于电路的设计和维护都非常重要。在电路设计中，需要考虑电流和电阻之间的平衡，以保证电路的稳定性和效率。同时，不同类型的电阻对电路的性能和效率都有着不同的影响，需要根据具体应用场景选择合适的电阻。

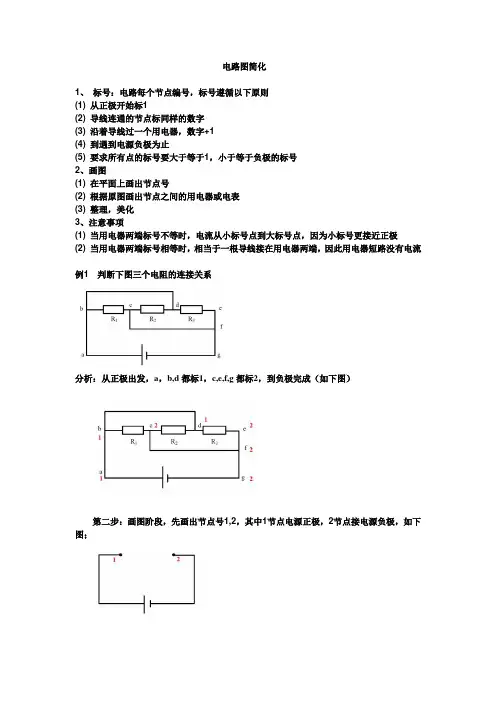

电路图简化
1、 标号：电路每个节点编号，标号遵循以下原则
(1) 从正极开始标1
(2) 导线连通的节点标同样的数字
(3) 沿着导线过一个用电器，数字+1
(4) 到遇到电源负极为止
(5) 要求所有点的标号要大于等于1，小于等于负极的标号
2、画图
(1) 在平面上画出节点号
(2) 根据原图画出节点之间的用电器或电表
(3) 整理，美化
3、注意事项
(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极
(2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流
例1 判断下图三个电阻的连接关系
分析：从正极出发，a，b,d都标1，c,e,f,g都标2，到负极完成（如下图）
第二步：画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如下图；
第三部：查找每个电阻两端的节点标号，放到简化图中对应标号之间
例2：简化3个电路图。
(1) 电源正极接A,负极接C，只闭合S2；
(2) (2) 只闭合S3；
(3) (3) 电源正极接A，负极接B，只断开S2
分析：（1）第一步 标号，A点出来a、b、c、d都标1，S1断开，所以e、f点不能标1；过R1后，e、f、h标2，S2闭合，所以l也标2；过R2,i,j,k都标3。有同学问，能否由i过R3,在g点标4？这是不可以的，参看口诀第五条，g点的标号不能比i大，而且g点后面S3断开，使得电流无处流了，所以正确答案是这个电路图R3并没有被接入电路。标号结果参看下图（左）
第二步. 画图，先画三个节点（如上图右）； 第三部：查找每个电阻两端的节点标号，放到简化图中对应标号之间（下图）
