电流源和电压源

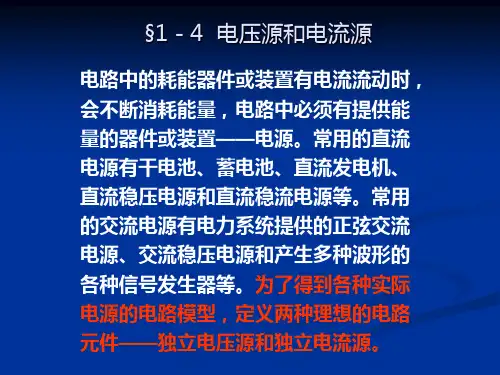

电压源与电流源实际电源有电池、发电机、信号源等。

电压源和电流源是从实际电源抽象得到的电路模型，它们是有源二端元件。

一、电压源电池是人们日常使用的一种电源，它有时可以近似地用一个理想电压源来表示。

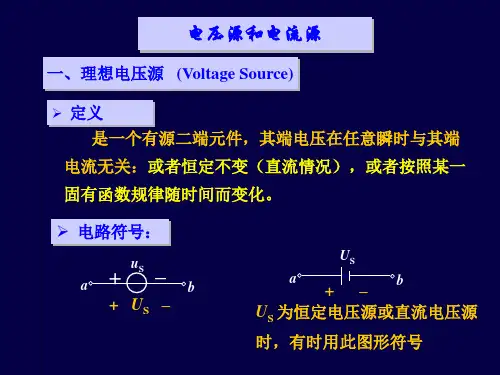

理想电压源简称电压源，它是这样一种理想二端元件：它的端电压总可以按照给定的规律变化而与通过它的电流无关。

常见的电压源有交流电压源和直流电压源。

电压源的图形符号如图1-16所示。

图1-16（a）既可表示交流电压源又可表示直流电压源，图1-16（b）仅表示直流电压源符号。

电压源具有以下两个特点：①电压源对外提供的电压总保持定值US 或者是给定的时间函数us（t），不会因所接的外电路不同而改变。

②通过电压源的电流的大小由外电路决定，随外接电路的不同而不同。

图1-17给出了直流电压源的伏安特性，它是一条与横轴平行的直线，表明其端电压与电流的大小无关。

由于实际电源的功率有限，而且存在内阻，因此恒压源是不存在的，它只是理想化模型，只有理论上的意义。

需要说明的是，将端电压不相等的电压源并联，是没有意义的。

将端电压不为零的电压源短路，也是没有意义的。

图1-16 电压源的图形符号图1-17 直流电压源的伏安特性二、电流源理想电流源简称为电流源。

电流源是这样一种理想二端元件：电流源发出的电流总可以按照给定的规律变化而与其端电压无关。

电流源的图形符号如图1-18（a）所示，直流伏安特性如图1-18（b）所示。

图1-18 电流源的图形符号及其伏安特性电流源有以下两个特点：①电流源向外电路提供的电流总保持定值IS 或者是给定的时间函数is（t），不会因所接的外电路不同而改变。

②电流源的端电压的大小由外电路决定，随外接电路的不同而不同。

恒流源是理想化模型，现实中并不存在。

实际的恒流源一定有内阻，且功率总是有限的，因而产生的电流不可能完全输出给外电路。

需要说明的是，将电流不相等的电流源串联，是没有意义的。

将电流不为零的电流源开路，也是没有意义的。

电路中的电流源和电压源电路中的电流源和电压源是电子学中常见的两种基本电源元件。

它们在各个电子设备中起着重要的作用，为电路提供稳定的电流或电压。

本文将介绍电流源和电压源的定义、特点以及在电路中的应用。

一、电流源的定义与特点电流源是一种能够在电路中提供稳定电流的元件。

它可以被看作是一个恒定电流输出的装置，不受外部负载的影响，始终保持输出电流不变。

电流源的主要特点如下：1. 恒定输出电流：电流源能够提供稳定的输出电流，无论外部负载是多大还是多小，输出电流都保持不变。

2. 内部电阻无穷大：电流源内部电阻被认为是无穷大，因此可以看作是电流不受外部负载影响。

3. 串联连接方式：电流源一般与电路中的负载串联连接，以保证输出电流的恒定。

二、电压源的定义与特点电压源是一种能够在电路中提供稳定电压的元件。

它可以被看作是一个恒定电压输出的装置，不受外部负载的影响，始终保持输出电压不变。

电压源的主要特点如下：1. 恒定输出电压：电压源能够提供稳定的输出电压，无论外部负载是多大还是多小，输出电压都保持不变。

2. 内部电阻为零：电压源的内部电阻被认为是零，因此可以看作是电压不受外部负载影响。

3. 并联连接方式：电压源一般与电路中的负载并联连接，以保证输出电压的恒定。

三、电流源和电压源在电路中的应用1. 电流源的应用：电流源常用于需要恒定电流的电路中，例如电流驱动器、传感器电路等。

由于电流源能够提供稳定的输出电流，可以使电路中其他元件正常工作，保证电路的稳定性。

2. 电压源的应用：电压源常用于需要恒定电压的电路中，例如放大器、滤波器等。

由于电压源能够提供稳定的输出电压，可以满足电路中其他元件对电压的需求，保证电路的正常运行。

总结：电路中的电流源和电压源是两种基本的电源元件，它们在电子学中扮演着重要的角色。

电流源提供稳定的输出电流，而电压源提供稳定的输出电压。

它们在各个电子设备中得到广泛应用，保证电路的正常工作。

在设计和搭建电子电路时，我们应根据实际需求选择合适的电流源和电压源，以提高电路的稳定性和可靠性。

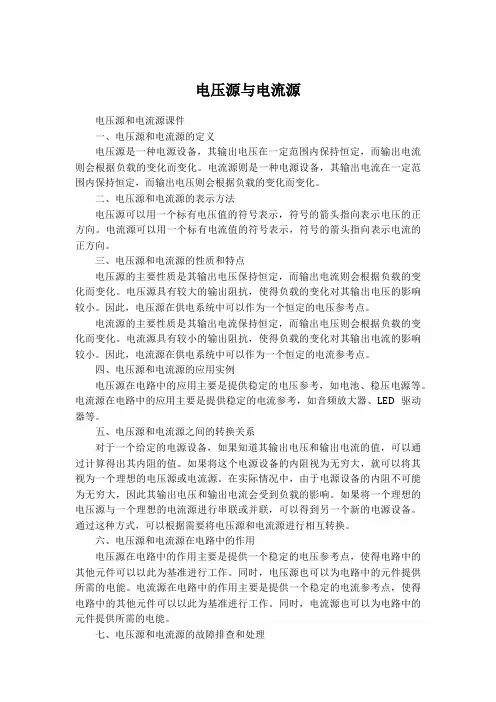

电压源与电流源电压源和电流源课件一、电压源和电流源的定义电压源是一种电源设备，其输出电压在一定范围内保持恒定，而输出电流则会根据负载的变化而变化。

电流源则是一种电源设备，其输出电流在一定范围内保持恒定，而输出电压则会根据负载的变化而变化。

二、电压源和电流源的表示方法电压源可以用一个标有电压值的符号表示，符号的箭头指向表示电压的正方向。

电流源可以用一个标有电流值的符号表示，符号的箭头指向表示电流的正方向。

三、电压源和电流源的性质和特点电压源的主要性质是其输出电压保持恒定，而输出电流则会根据负载的变化而变化。

电压源具有较大的输出阻抗，使得负载的变化对其输出电压的影响较小。

因此，电压源在供电系统中可以作为一个恒定的电压参考点。

电流源的主要性质是其输出电流保持恒定，而输出电压则会根据负载的变化而变化。

电流源具有较小的输出阻抗，使得负载的变化对其输出电流的影响较小。

因此，电流源在供电系统中可以作为一个恒定的电流参考点。

四、电压源和电流源的应用实例电压源在电路中的应用主要是提供稳定的电压参考，如电池、稳压电源等。

电流源在电路中的应用主要是提供稳定的电流参考，如音频放大器、LED驱动器等。

五、电压源和电流源之间的转换关系对于一个给定的电源设备，如果知道其输出电压和输出电流的值，可以通过计算得出其内阻的值。

如果将这个电源设备的内阻视为无穷大，就可以将其视为一个理想的电压源或电流源。

在实际情况中，由于电源设备的内阻不可能为无穷大，因此其输出电压和输出电流会受到负载的影响。

如果将一个理想的电压源与一个理想的电流源进行串联或并联，可以得到另一个新的电源设备。

通过这种方式，可以根据需要将电压源和电流源进行相互转换。

六、电压源和电流源在电路中的作用电压源在电路中的作用主要是提供一个稳定的电压参考点，使得电路中的其他元件可以以此为基准进行工作。

同时，电压源也可以为电路中的元件提供所需的电能。

电流源在电路中的作用主要是提供一个稳定的电流参考点，使得电路中的其他元件可以以此为基准进行工作。

什么是电路的电流源和电压源电流源和电压源是电路中常见的两种基本元件，它们在电路中扮演着重要的角色，用于提供电流和电压以供电路正常运行。

本文将详细介绍电流源和电压源的定义、特点以及在电路中的应用。

一、电流源电流源是指能够稳定输出电流的电子元件或设备。

它可以提供恒定电流，不论负载电阻的变化如何。

电流源的主要特点是输出电流恒定，内部电阻无穷大。

1.1 电流源的定义电流源是电路中一种能够稳定输出电流的元件或设备，其输出电流保持不变，不受外部负载电阻的影响。

电流源可以理解为一个恒定的电流供应器。

1.2 电流源的特点（1）输出电流恒定：无论外部负载电阻如何变化，电流源都能提供稳定的输出电流。

（2）内部电阻无穷大：电流源的内部电阻可以视作无穷大，即理想情况下，电流源对外部电路的影响可以看作完全不受阻抗匹配的影响。

1.3 电流源的应用电流源在电路中有广泛的应用，例如：（1）电路分析：在电路分析中，常常使用电流源来简化复杂的电路模型，便于计算和分析。

（2）传感器供电：电流源可以用于为各种传感器提供恒定的电流，保证传感器工作的可靠性和稳定性。

（3）模拟电子设备：在一些模拟电子设备中，电流源被用来提供精确的电流控制。

二、电压源电压源是指能够稳定输出电压的电子元件或设备。

它可以提供恒定电压，不论负载电流的变化如何。

电压源的主要特点是输出电压恒定，内部电阻为零。

2.1 电压源的定义电压源是电路中一种能够稳定输出电压的元件或设备，其输出电压保持不变，不受电流变化的影响。

电压源可以理解为一个恒定的电压供应器。

2.2 电压源的特点（1）输出电压恒定：无论外部负载电流如何变化，电压源都能提供稳定的输出电压。

（2）内部电阻为零：电压源的内部电阻可以理想化为零，即不会对外部电路产生电阻损失。

2.3 电压源的应用电压源在电路中有广泛的应用，例如：（1）电路建模：在电路建模和仿真中，电压源经常被用来代替实际的电源，简化电路模型的复杂性。

电路中的电压源与电流源在电路中，电源是提供电能给电路中的元件进行正常工作的设备。

电路中常见的两种电源是电压源和电流源，它们的作用和性质有所不同。

一、电压源电压源是一种将电能转化为电势差的设备，通过电势差来驱动电流在电路中流动。

它可以提供一个稳定的电压输出，不受电流变化的影响。

电压源的符号常用V表示。

电压源有两种类型：理想电压源和非理想电压源。

1. 理想电压源理想电压源是一种精确提供稳定电压的设备，其输出电压不受外部条件的影响，可以看作是一个完全独立的电源。

理想电压源的电压输出不会因电路中其他元件的电流变化而改变。

它的电动势可以一直保持不变。

2. 非理想电压源非理想电压源是实际应用中常见的一种电压源，其输出电压会受到电路中其他元件的电流变化的影响。

在实际电路中，非理想电压源的输出电压可能有一定的内阻，并且在不同负载下其输出电压会有所变化。

二、电流源电流源是一种将电能转化为电流的设备，通过提供稳定的电流来驱动电路中的元件正常工作。

电流源的符号常用I表示。

电流源也有两种类型：理想电流源和非理想电流源。

1. 理想电流源理想电流源是一种输出电流不受外界条件限制的设备，其输出电流可以一直保持不变。

在理想条件下，电流源可以看作是一个完全独立的元件，其输出电流与电路中的其他元件无关。

2. 非理想电流源非理想电流源是一种实际应用中常见的电流源，其输出电流会受到电路中其他元件的电压变化的影响。

在实际电路中，非理想电流源的输出电流可能有一定的内阻，并且在不同负载下其输出电流会有所变化。

三、电压源与电流源的应用电压源和电流源在电路中有着不同的应用场景。

1. 电压源的应用电压源常用于需要提供稳定电压的场合，例如电池、稳压电源等。

在电子设备中，电压源可以为芯片、集成电路等提供恒定的工作电压，确保它们正常运行。

2. 电流源的应用电流源常用于需要提供恒定电流的场合，例如电子测量仪器、电流源驱动的灯光设备等，其能够保证元件正常工作所需的电流不会发生变化。

电路基础原理电路中的电流源与电压源电路基础原理：电路中的电流源与电压源在日常生活中，我们经常会听到电路中的电流源和电压源这两个名词。

它们在电路中扮演着非常重要的角色，起着供电和控制电流的作用。

本文将深入探讨电路中的电流源和电压源，揭示它们的工作原理和应用场景。

一、电流源电流源是一种能够稳定提供恒定电流的装置。

它可以看作是一个“电流出口”，将电子流注入电路中。

通常情况下，电流源的内阻非常大，可以忽略不计。

这意味着不论电路中存在多大的电阻，电流源都能够保持恒定的输出电流。

电流源在各个领域有着广泛的应用。

例如，在电子设备中，电流源常被用于驱动电子器件，如二极管、晶体管等。

此外，在实验室中，电流源也经常被用于供电实验电路或为其他仪器提供恒定的电流。

二、电压源电压源是一种能够提供恒定电压差的装置。

与电流源类似，电压源可被视为一个“电压输出口”，将电压施加到电路中。

不同的是，电压源的内阻相对较小，它能够自动地调节输出电流以保持恒定的电压。

电压源广泛应用于各个电子系统中。

例如，手机、计算机等电子设备中的电池就是一种电压源。

电池能够提供恒定的电压供电，并通过内部电化学反应维持电压稳定。

三、电流源与电压源的比较电流源和电压源在电路中发挥着不同的作用。

电流源提供稳定的电流，适用于需要恒定电流的电路。

而电压源则提供稳定的电压，适用于需要恒定电压的电路。

此外，电流源和电压源在使用上也存在一些不同之处。

电流源通常需要与负载电阻串联连接，以便电流能够流过负载。

而电压源则需与负载电阻并联连接，以便电流能够流入负载。

四、电流源与电压源的应用示例为了更好地理解电流源和电压源的应用，下面将从实际案例中进行说明。

在电动车中，电池可以看作一个电压源。

它能够提供恒定的电压，使电机能够正常运转。

此外，控制器中的电流源则负责控制电机的转速和输出功率。

另一个例子是放大器。

在音频放大器电路中，电流源常常用于驱动放大器的输入级，保证输入信号的恒定电流。

电路中的电压源和电流源电路中的电压源和电流源是两种常见的电路元件，它们在电子学和电路设计中起着至关重要的作用。

本文将介绍电压源和电流源的作用、特性以及它们在电路中的应用。

1. 电压源电压源是电路中常见的一种元件，它能够提供恒定的电压输出。

电压源的特点是内部电阻很大，因此它能够尽量保持输出电压不随负载变化而改变。

在电路中，电压源常用符号为一个长方形、平行线上有加号和减号的图形表示(\textbf{+}和-)。

电压源在电路设计中的应用广泛。

例如，在直流电路中，电压源可以为其它元件提供恒定的电压，从而使电路中的元件工作在一个稳定的电压条件下。

在交流电路中，电压源可以为其它元件提供特定频率和幅值的交流电压，从而实现信号的传输和处理。

2. 电流源电流源是另一种常见的电路元件，它能够提供恒定的电流输出。

电流源的特点是内部电阻很小，因此它能够尽量保持输出电流不随负载变化而改变。

在电路中，电流源常用符号为一个长方形、平行线上有箭头的图形表示(\textbf{→})。

电流源同样在电路设计中扮演着重要的角色。

例如，在直流电路中，电流源可以为电路中的元件提供恒定的电流，确保元件能够在一个稳定的电流条件下工作。

在交流电路中，电流源可以为其它元件提供特定频率和幅值的交流电流，实现信号的传输和处理。

3. 电压源和电流源的转换在一些特殊的电路设计中，有时需要将电压源转化为电流源，或将电流源转化为电压源。

这种转换可以通过使用电阻、电容或电感等元件，根据欧姆定律、基尔霍夫定律等电路定律来实现。

例如，可以使用电阻和电压源来构建一个电流源电路。

通过串联一个大电阻，就可以将电压源的输出电压转化为电流源的输出电流。

同样地，可以使用电容和电流源来构建一个电压源电路。

通过并联一个大电容，就可以将电流源的输出电流转化为电压源的输出电压。

4. 总结电路中的电压源和电流源是电路设计中常见的两种元件，它们分别用于提供恒定的电压和电流输出。

电压源保持输出电压与负载无关，电流源保持输出电流与负载无关。

电路中的电流源和电压源电路理论是电气工程学科中非常重要的一部分，掌握电路理论可以帮助我们更好地理解和设计电路。

电路由电路元件、电路集合和多种电路元素构成。

其中，电路元素可以分为一般电路元件和电子元件。

电子元件的本质是一种在电子器件中具有一定的电特性的材料，通常指半导体元件。

而电路中的电流源和电压源也起着至关重要的作用，下面我们将详细介绍电路中的电流源和电压源。

一、电流源电流源是一种能够将恒定电流输出到电路中的电子设备。

也就是说，电流源通过自身电路元器件的电特性，将稳定恒定的电流输出到电路中。

电流源常用于与电阻匹配的电路或感性负载匹配的电路中，以保证整个电路的正常工作。

常见的电流源包括恒流二极管、可调电流源等。

1. 恒流二极管恒流二极管，也称为恒流二极管管子（Constant-current diode，CCD），是一种可以产生稳定恒定电流的二极管。

它是在正向偏置时，由于扩散晶格和禁带中的少数载流子的注入，产生一个稳定的电流。

恒流二极管的输出电流与电压差的关系呈现非线性，这种非线性与开关二极管很相似，而开关二极管通常用于通过二极管控制开关状态的电路。

恒流二极管主要应用于恒流源电路中。

2. 可调电流源可调电流源是一种能够按照要求调节输出电流的电子设备。

它利用电路中的电特性，通过调节电路元器件的状态，来实现输出电流的调节。

可调电流源通常包括一个固定电流源和一个可变电阻，通过调节可变电阻的电阻值，控制输出电流的大小。

可以通过多种电路实现可调电流源。

二、电压源电压源是一种能够将恒定电压输出到电路中的电子设备。

也就是说，电压源通过自身电路元件产生一个稳定的电压，并将其输出到电路中。

电压源常用于需要与电流型元件匹配的电路或与容性负载匹配的电路中，以保证整个电路的正常工作。

常见的电压源包括恒压二极管、稳压器等。

1. 恒压二极管恒压二极管也称为稳压管或Zener二极管，是一种特殊的二极管，它可以将稳定的电压输出到电路中。

电流源，即理想电流源，是从实际电源抽象出来的一种模型，其端钮总能向外部提供一定的电流而不论其两端的电压为多少。

电压源，即理想电压源，是从实际电源抽象出来的一种模型，在其两端总能保持一定的电压而不论流过的电流为多少。

电流源具有两个基本的性质：第一，它提供的电流是定值I或是一定的时间函数I(t)与两端的电压无关。

第二，电流源自身电流是确定的，而它两端的电压是任意的。

电压源具有两个基本的性质：第一，它的端电压定值U或是一定的时间函数U(t)与流过的电流无关。

第二，电压源自身电压是确定的，而流过它的电流是任意的。

电压源，就是能够提供电压的电源。

是生活中最常见的一类电源，干电池，铅酸电池，锂电池都是这种电压源。

从模型上来分，我们又分为直流源，交流源，也有其他形式的。

须注意，电压源不能短路，否则会导致电流过大，发热烧坏电源或电路。

而在做测试测量等研究中应用，一般使用理想的电压源。

如果电压源的内阻等于零，那么它就叫做理想电压源。

理想电压源输出的路端电压值恒等于电源电动势，且与输出电流的大小无关。

电流源，能够提供稳定电流的电源。

生活中不常见，主要是跟它的工作特性有关。

常见的有太阳能电池板。

它的特点是电流由自身确定，电压由外界电路确定。

电流源不能开路，否则会电压过高烧坏电路。

应用于半导体激光器生产和测试测量科研等领域的电流源，内阻为无穷大，被称为理想电流源。

电流学中的电压源与电流源分析电流学是研究电流、电压和电阻等电学现象的学科。

在电流学中，电压源和电流源是两个重要的概念，它们在电路分析和设计中起着至关重要的作用。

本文将从电压源和电流源的定义、特性以及在电路分析中的应用等方面进行探讨。

一、电压源的定义与特性电压源是一种能够提供稳定电压输出的器件或元件。

它的主要特点是在不同负载下输出的电压保持不变。

根据输出电压的极性，电压源可以分为正极性电压源和负极性电压源。

正极性电压源的输出电压的正极性始终与负极性相对，而负极性电压源则相反。

电压源的电压输出可以通过直流电源或交流电源实现。

直流电压源通过直流电池或直流发电机等设备提供稳定的电压输出。

交流电压源则通过交流发电机或变压器等设备将交流电转换为稳定的电压输出。

电压源还有一个重要特性是其内阻。

内阻是指电压源内部的电阻，它会影响电压源输出电压的稳定性和负载特性。

内阻越小，电压源在不同负载下输出电压的稳定性越好。

二、电流源的定义与特性电流源是一种能够提供稳定电流输出的器件或元件。

它的主要特点是在不同负载下输出的电流保持不变。

根据输出电流的方向，电流源可以分为正方向电流源和负方向电流源。

正方向电流源的输出电流的方向始终与负方向相对，而负方向电流源则相反。

电流源的电流输出可以通过直流电源或交流电源实现。

直流电流源通过直流电池或直流发电机等设备提供稳定的电流输出。

交流电流源则通过交流发电机或变压器等设备将交流电转换为稳定的电流输出。

电流源的另一个重要特性是其内阻。

与电压源类似，电流源也存在内阻，它会影响电流源输出电流的稳定性和负载特性。

内阻越小，电流源在不同负载下输出电流的稳定性越好。

三、电压源与电流源在电路分析中的应用电压源和电流源在电路分析中起着重要的作用，它们可以模拟电路中的电压和电流信号，简化电路分析的复杂性。

在电路分析中，电压源可以用来模拟电路中的电源或电压信号。

通过连接一个恒定电压的电压源，可以使得电路中的某个节点保持恒定电压。
