电压源和电流源的区别

课题：电压源与电流源教学目标：1．了解实际和理想电压源和电流源2．掌握电压源与电流源的变换教学重点：电压源与电流源的变换教学难点：电压源与电流源的变换教学过程：2.5 电压源与电流源电源是将其它形式的能量(如化学能、机械能、太阳能、风能等)转换成电能后提供给电路的设备。

本节主要介绍电路分析中基本电源：电压源和电流源。

2.5.1电压源和电流源我们所讲的电压源和电流源都是理想化的电压源和电流源。

1.电压源电压源是指理想电压源，即内阻为零，且电源两端的端电压值恒定不变（直流电压），如图2.17所示。

它的特点是电压的大小取决于电压源本身的特性，与流过的电流无关。

流过电压源的电流大小与电压源外部电路有关，由外部负载电阻决定。

因此，它称之为独立电压源。

电压为Us的直流电压源的伏安特性曲线，是一条平行于横坐标的直线，如图2.18所示，特性方程U = Us （2-26）如果电压源的电压Us=0，则此时电压源的伏安特性曲线，就是横坐标，也就是电压源相当于短路。

图2.17 电压源图2.18 直流电压源的伏安特性曲线2.电流源电流源是指理想电流源，即内阻为无限大、输出恒定电流I S的电源。

如图2.19所示。

它的特点是电流的大小取决于电流源本身的特性，与电源的端电压无关。

端电压的大小与电流源外部电路有关，由外部负载电阻决定。

因此，也称之为独立电流源。

图2.19 电流源 图2.20 直流电流源的伏安特性曲线电流为I S 的直流电流源的伏安特性曲线，是一条垂直于横坐标的直线，如图2.20所示，特性方程I = I S （2-27）如果电流源短路，流过短路线路的电流就是I S ，而电流源的端电压为零。

2.5.2实际电源的模型1. 实际电压源实际电压源可以用一个理想电压源Us 与一个理想电阻r 串联组合成一个电路来表示，如图2.21(a)所示。

特征方程 U = U S –Ir （2-28）实际电压源的伏安特性曲线如图2.21(b)所示,可见电源输出的电压随负载电流的增加而下降。

电流源和电压源在电路中，电流源（Current Source）和电压源（Voltage Source）是两种非常常见的电子元件。

它们分别被用来提供稳定的电流和电压，以供电路中其他元件使用。

本文将介绍电流源和电压源的基本原理、类型以及在电路设计中的应用。

一、电流源（Current Source）1. 基本原理电流源是能够提供恒定电流的电子元件。

它的基本原理是通过封装在电路中的一系列元件来稳定电流大小，使其在电路中的不同条件下保持恒定。

2. 类型常见的电流源有两种类型，分别为固定电流源和可变电流源。

•固定电流源：固定电流源能够在特定条件下提供确定的电流输出，无论负载的变化如何，它的输出电流保持不变。

在设计电路中，固定电流源常用于提供给特定元件、电路模块或者传感器等所需的固定电流。

•可变电流源：可变电流源则可以根据需要调节输出电流。

通过控制电路中的电压、电阻或电流传感器等元件，可以实现可变电流源的设计。

3. 应用电流源在电路设计中有着广泛的应用。

以下是几个常见的应用场景：•模拟电路：在模拟电路中，电流源可以被用于稳定传感器和放大器的工作。

例如，在温度传感器电路中，电流源可以提供一个稳定的电流，以便产生一个与温度成正比的电压。

•LED驱动：LED（Light-Emitting Diode）驱动电路中常常需要提供一个稳定的电流源，以确保LED的亮度和寿命。

电流源可以通过与LED串联的电阻来实现，从而控制LED的工作电流。

•运算放大器（Operational Amplifier）：运算放大器电路中，电流源可以用于稳定运算放大器的偏置电流。

这对于增强放大器的性能和稳定性非常重要。

二、电压源（Voltage Source）1. 基本原理电压源是能够提供恒定电压的电子元件。

它的基本原理是通过封装在电路中的一系列元件来稳定电压大小，使其在电路中的不同条件下保持不变。

2. 类型常见的电压源有两种类型，分别为固定电压源和可变电压源。

电路基础原理电流源与电压源的区别与应用在电路中，电流源和电压源是两个基本的电子元件。

它们在电路中扮演着不同的作用，并且有着各自的特点和应用。

本文将探讨电流源和电压源的区别以及它们在电路中的应用。

一、电流源和电压源的区别1.1 电流源电流源是一个能够持续地提供稳定电流的元件。

当电路中存在电流源时，该源会向电路提供稳定的电流，无论电路中其他元件的电阻值如何，电流源的输出电流都不会改变。

电流源的电流输出是独立于电路中其他元件的。

1.2 电压源电压源是一个能够持续地提供稳定电压的元件。

电压源会向电路提供恒定的电压，无论电路中其他元件的电阻值如何，电压源的输出电压都不会改变。

电压源的电压输出是独立于电路中其他元件的。

1.3 区别与联系电流源和电压源的最大区别在于它们的输出特性。

电流源输出的是稳定的电流，而电压源输出的是稳定的电压。

此外，电流源和电压源通常可以相互转换，通过不同电路的设计可以将电流源转换为电压源，或者将电压源转换为电流源。

二、电流源和电压源的应用2.1 电流源的应用电流源在电路中有着广泛的应用。

一个常见的应用场景是在实验室中，用于提供稳定的电流供给。

例如，在进行电阻的测量时，需要一个稳定的电流源。

此外，电流源还常被应用于常流源电路中，通过控制电流的大小来实现对其他元件的工作状态的控制。

2.2 电压源的应用电压源同样在电路中有重要的应用。

一个例子是在直流电路中，电压源可以被用作电路的电源，为电路提供恒定的电压。

另外，在电子设备和电器中，我们常常使用电池和电源适配器作为电路的电压源，为设备提供所需的电压。

电压源的应用还包括在放大器电路中，通过控制电压源的大小来控制放大倍数。

2.3 电流源与电压源的组合应用在一些复杂的电路中，电流源和电压源可以结合使用，在实现不同的功能和控制上起到互补的作用。

例如，在集成电路设计中，常常使用电流源作为参考电流源，通过与其他电路元件配合使用来提供恒定的电流和电压。

这种组合应用能够满足电路对恒定电流和电压的要求，提高整体电路的性能和稳定性。

电路中的电流源和电压源电路中的电流源和电压源是电子学中常见的两种基本电源元件。

它们在各个电子设备中起着重要的作用，为电路提供稳定的电流或电压。

本文将介绍电流源和电压源的定义、特点以及在电路中的应用。

一、电流源的定义与特点电流源是一种能够在电路中提供稳定电流的元件。

它可以被看作是一个恒定电流输出的装置，不受外部负载的影响，始终保持输出电流不变。

电流源的主要特点如下：1. 恒定输出电流：电流源能够提供稳定的输出电流，无论外部负载是多大还是多小，输出电流都保持不变。

2. 内部电阻无穷大：电流源内部电阻被认为是无穷大，因此可以看作是电流不受外部负载影响。

3. 串联连接方式：电流源一般与电路中的负载串联连接，以保证输出电流的恒定。

二、电压源的定义与特点电压源是一种能够在电路中提供稳定电压的元件。

它可以被看作是一个恒定电压输出的装置，不受外部负载的影响，始终保持输出电压不变。

电压源的主要特点如下：1. 恒定输出电压：电压源能够提供稳定的输出电压，无论外部负载是多大还是多小，输出电压都保持不变。

2. 内部电阻为零：电压源的内部电阻被认为是零，因此可以看作是电压不受外部负载影响。

3. 并联连接方式：电压源一般与电路中的负载并联连接，以保证输出电压的恒定。

三、电流源和电压源在电路中的应用1. 电流源的应用：电流源常用于需要恒定电流的电路中，例如电流驱动器、传感器电路等。

由于电流源能够提供稳定的输出电流，可以使电路中其他元件正常工作，保证电路的稳定性。

2. 电压源的应用：电压源常用于需要恒定电压的电路中，例如放大器、滤波器等。

由于电压源能够提供稳定的输出电压，可以满足电路中其他元件对电压的需求，保证电路的正常运行。

总结：电路中的电流源和电压源是两种基本的电源元件，它们在电子学中扮演着重要的角色。

电流源提供稳定的输出电流，而电压源提供稳定的输出电压。

它们在各个电子设备中得到广泛应用，保证电路的正常工作。

在设计和搭建电子电路时，我们应根据实际需求选择合适的电流源和电压源，以提高电路的稳定性和可靠性。

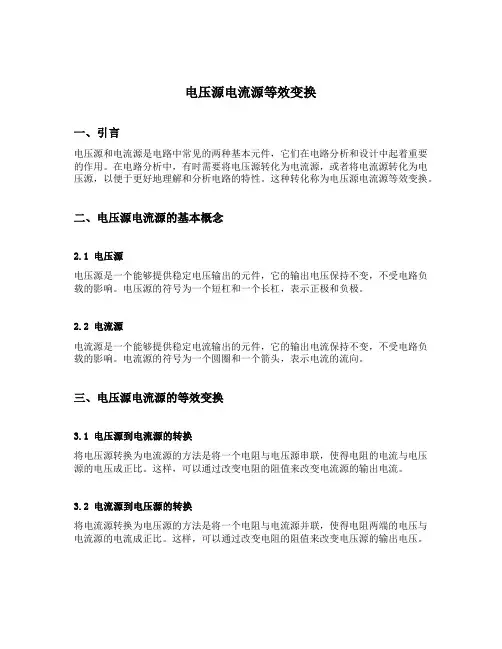

电压源电流源等效变换一、引言电压源和电流源是电路中常见的两种基本元件，它们在电路分析和设计中起着重要的作用。

在电路分析中，有时需要将电压源转化为电流源，或者将电流源转化为电压源，以便于更好地理解和分析电路的特性。

这种转化称为电压源电流源等效变换。

二、电压源电流源的基本概念2.1 电压源电压源是一个能够提供稳定电压输出的元件，它的输出电压保持不变，不受电路负载的影响。

电压源的符号为一个短杠和一个长杠，表示正极和负极。

2.2 电流源电流源是一个能够提供稳定电流输出的元件，它的输出电流保持不变，不受电路负载的影响。

电流源的符号为一个圆圈和一个箭头，表示电流的流向。

三、电压源电流源的等效变换3.1 电压源到电流源的转换将电压源转换为电流源的方法是将一个电阻与电压源串联，使得电阻的电流与电压源的电压成正比。

这样，可以通过改变电阻的阻值来改变电流源的输出电流。

3.2 电流源到电压源的转换将电流源转换为电压源的方法是将一个电阻与电流源并联，使得电阻两端的电压与电流源的电流成正比。

这样，可以通过改变电阻的阻值来改变电压源的输出电压。

四、电压源电流源等效变换的应用4.1 电路分析在电路分析中，有时需要将复杂的电路转化为简化的等效电路，以便于更好地理解和分析电路的特性。

电压源电流源等效变换提供了一种将电路中的电压源和电流源进行转化的方法，能够简化电路分析的过程。

4.2 电路设计在电路设计中，有时需要根据特定的要求选择合适的电压源或电流源。

电压源电流源等效变换可以帮助设计师将电路中的电压源和电流源进行转化，从而满足设计要求。

五、总结电压源电流源等效变换是电路分析和设计中常用的方法之一，它可以将电路中的电压源和电流源进行转化，以便于更好地理解和分析电路的特性。

通过电压源电流源等效变换，可以简化电路分析的过程，满足电路设计的要求。

在实际应用中，需要根据具体情况选择合适的等效变换方法，并注意电路参数的变化。

电压源和电流源的区别
一、电压源
电路中的功能元件称为电源，，可以采纳两种模型表示，即电压源和电流源。

1 ．抱负电压源（恒压源）
（1 ）符号：
（2 ）特点：无论负载电阻如何变化，输出电压即电源端电压总保持为给定的U S 或u s (t) 不变，电源中的电流由外电路打算，输出功率可以无穷大，其内阻为0 。

例：如图: U S =10V
则当R 1 接入时：I =5A
当R 1 、R 2 同时接入时：I =10A
(3) 特性曲线
2 ．实际电压源
（1 ）符号：
（2 ）特点：由抱负电压源串联一个电阻组成，R S 称为电源的
内阻或输出电阻，负载的电压U = U S – IR S ，当R S = 0 时，电压源模型就变成恒压源模型。

（3 ）特性曲线
二、电流源
1 ．抱负电流源（恒流源）
(1) 符号:
(2) 特点：
无论负载电阻如何变化，总保持给定的Is 或i s (t) ，电流源的端电压由外电路打算，输出功率可以无穷大，其内阻无穷大。

例：如图: I S =1 A
则: 当R =1 W 时，U =1V ，R =10 W 时，U =10 V
（3 ）特性曲线
2 ．实际电流源
（1 ）符号：
（2 ）特点：由抱负电流源并联一个电阻组成，负载的电流为I =
I S – U ab / R S ，当内阻R S = 时，电流源模型就变成恒流源模型。

（3 ）特性曲线：
3 ．恒压源和恒流源的比较。

电路中的电压源和电流源电路中的电压源和电流源是两种常见的电路元件，它们在电子学和电路设计中起着至关重要的作用。

本文将介绍电压源和电流源的作用、特性以及它们在电路中的应用。

1. 电压源电压源是电路中常见的一种元件，它能够提供恒定的电压输出。

电压源的特点是内部电阻很大，因此它能够尽量保持输出电压不随负载变化而改变。

在电路中，电压源常用符号为一个长方形、平行线上有加号和减号的图形表示(\textbf{+}和-)。

电压源在电路设计中的应用广泛。

例如，在直流电路中，电压源可以为其它元件提供恒定的电压，从而使电路中的元件工作在一个稳定的电压条件下。

在交流电路中，电压源可以为其它元件提供特定频率和幅值的交流电压，从而实现信号的传输和处理。

2. 电流源电流源是另一种常见的电路元件，它能够提供恒定的电流输出。

电流源的特点是内部电阻很小，因此它能够尽量保持输出电流不随负载变化而改变。

在电路中，电流源常用符号为一个长方形、平行线上有箭头的图形表示(\textbf{→})。

电流源同样在电路设计中扮演着重要的角色。

例如，在直流电路中，电流源可以为电路中的元件提供恒定的电流，确保元件能够在一个稳定的电流条件下工作。

在交流电路中，电流源可以为其它元件提供特定频率和幅值的交流电流，实现信号的传输和处理。

3. 电压源和电流源的转换在一些特殊的电路设计中，有时需要将电压源转化为电流源，或将电流源转化为电压源。

这种转换可以通过使用电阻、电容或电感等元件，根据欧姆定律、基尔霍夫定律等电路定律来实现。

例如，可以使用电阻和电压源来构建一个电流源电路。

通过串联一个大电阻，就可以将电压源的输出电压转化为电流源的输出电流。

同样地，可以使用电容和电流源来构建一个电压源电路。

通过并联一个大电容，就可以将电流源的输出电流转化为电压源的输出电压。

4. 总结电路中的电压源和电流源是电路设计中常见的两种元件，它们分别用于提供恒定的电压和电流输出。

电压源保持输出电压与负载无关，电流源保持输出电流与负载无关。

电路基础原理中的电压源与电流源解析电路是电子工程中最基本的概念之一，而电压源与电流源则是电路中最基本的元件。

它们分别代表电路中产生电势差和电流的源头。

在本文中，我们将对电压源与电流源进行详细解析，并讨论它们在电路中的应用。

1. 电压源电压源是一个能够提供稳定电压的元件。

它的作用是将电能转化为电势差，推动电子流动。

在电路中，电压源可以看做一个独立的能源，不受电路的其他部分影响。

电压源的符号通常为一条平行的两端带有加号和减号的线段。

它的正极表示高电势端，负极表示低电势端。

电压源可以是直流电压源，也可以是交流电压源，根据不同的应用需求来选择。

在电路中，电压源可以用来提供电子所需的电势差，推动电子从高电势端流向低电势端。

它是电路中各个元件之间的驱动力。

当电路中存在多个电压源时，它们可以串联或并联连接，得到不同的电压供应。

2. 电流源电流源是一个能够提供稳定电流的元件。

它的作用是将电能转化为电子流动。

与电压源类似，电流源也可以看做一个独立的能源，不受电路的其他部分影响。

电流源的符号通常为一个带有箭头的线段。

箭头的方向表示电流的流动方向，它从正极流向负极。

电流源可以是直流电流源，也可以是交流电流源。

在电路中，电流源可以用来提供电子所需的电流，推动电子在电路中流动。

它是电路中各个元件之间的供给。

当电路中存在多个电流源时，它们可以串联或并联连接，得到不同的电流供应。

3. 电压源与电流源的应用在实际的电子工程中，电压源与电流源的应用非常广泛。

它们在电路的设计与分析中起着重要的作用。

在直流电路中，电压源常常用于为电路提供稳定的电压供应。

例如，直流电源可以为电子设备提供所需的稳定直流电压。

电流源则常常用于驱动负载电阻，使其产生稳定的电流。

在交流电路中，电压源和电流源均扮演着重要的角色。

交流电路中的电压源可以通过变压器的原理来实现。

而交流电路中的电流源可以采用振荡器等方式来产生。

它们分别提供了电路中所需要的稳定的电压和电流。
