《电⼯基础》教案2-8电压源与电流源及其等效变换第周第课时⽉⽇课题电压源与电流源及其等效变换知识⽬标理解电压源与电流源的概念能⼒⽬标掌握电压源与电流源等效变换的条件教学内容及组织教法[课题引⼊]1、提问相关知识2、引⼊本节课题[新课内容]（以讲解为主）⼀、电压源实际电源可以⽤恒定电动势E和内阻r串联起来表⽰，它以输出电压的形式向负载供电，输出电压(端电压)的⼤⼩为如果电源的内阻r越⼤，则在输出相同电流的条件下，端电压越⼩。
若电源内阻，r=0，则端电压U=E与输出电流的⼤⼩⽆关。

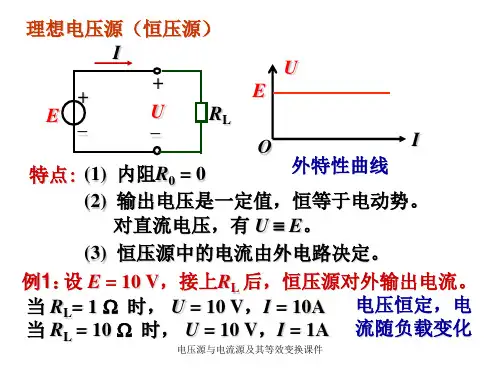

这种内阻r=0，输出恒定电压U=E的电源叫做理想电压源或恒压源，其符号如图2—34所⽰。
如果电源的内阻极⼩，可近似看成理想电压源，如稳压电源。
⼀般电源内部的电阻不可忽略，可⽤⼀个理想电压源E和内阻r串联起来表⽰，叫做实际电源的电压源模型，简称电压源。
⼆、电流源电流源的路端电压U=E-rI，电路中的电流(参考⽅向如图2—36所⽰)为式中 I s——电源的短路电流，I0——内阻上的电流， I——电源的输出电流。
I0＝U/r电源以输出电流的形式对负载供电，恒定电流I s在内阻上的分流为I0，在负载R上的分流为I。
电源的输出电流I总是⼩于电源的短路电流I s，当电源的内阻r远⼤于负载电阻R时，内阻上的电流I0减⼩，输出电流加⼤，接近I s值。
如果内阻r=∞时，则不管负载电阻如何变化，电源输出的电流I=I s恒定不变。
把内阻r=∞的电流源叫做理想电流源。
实际的电流源可⽤⼀个理想电流源与内阻r并联表⽰，叫做实际电源的电流源模型，简称电流源。
三、电压源与电流源的等效变换电压源以输出电压的形式向负载供电，电流源以输出电流的形式向负载供电。
电压源和电流源可以等效变换。
等效变换指对外电路等效，即把它们与相同的负载连接，负载两端的电压，负载中的电流，负载消耗的功率都相同，如图2—38所⽰。
两种电源等效变换关系由下式决定应⽤上式可将电压源等效变换成电流源，内阻r阻值不变，要注意将其改为并联；应⽤下式可将电流源等效变换成电压源，内阻r阻值不变，将其改为串联。
